本篇讲述网线连接不稳定的问题。
如图一：西门子1513plc,西门子触摸屏，笔记本电脑，2套AKD伺服驱动器通过TP-LINK链接到一起。
出现一个现象如图二：所有设备上电后，有一台AKD伺服驱动器profinet接口不能正常链接，且指示灯未亮起。
多次重新插拔AKD伺服驱动器网线接口，以及更换TP-LINK网线接口，多次重启驱动器后。AKD伺服驱动器依然不能链接。
图一
如图二，多次重启，插拔网线后左侧伺服驱动器依然未连接。但是右侧驱动器网络链接正常。将图二两条网线对调使用，发现黄色网线（预铸线）可以使左侧驱动器连接。初步判断灰色网线(自己压制)有问题，然后将灰色网线(自己压制)插在笔记本电脑网口上，笔记本可以正常链接到TP-LINK。从图一可以看出，灰色网线(自己压制)在PLC，HMI接口正常使用。
图二
现将灰色网线(自己压制) ，及黄色网线（预铸线）适用的设备接口列举出来：
仔细观察图三驱动器以太网接口，图四网线接头，发现只有图三中的金属弹片，挤压进网线接头的导向槽与水晶头铜片接触，才可以正常通讯。
依据上表对比不可以直接判定灰色网线(自己压制)是坏的，但可以直接判定AKD伺服驱动器网线接口与灰色网线(自己压制)不匹配。

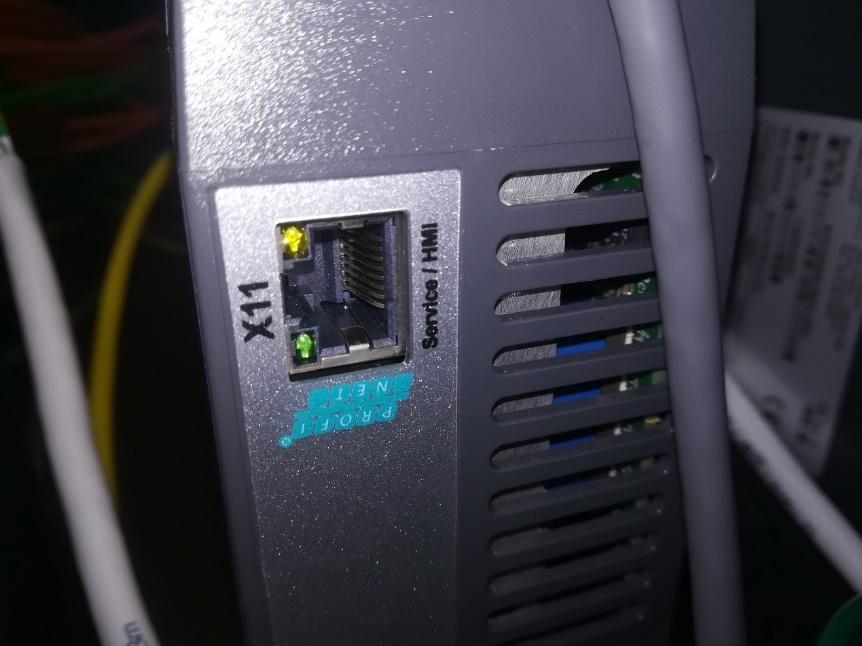

图三

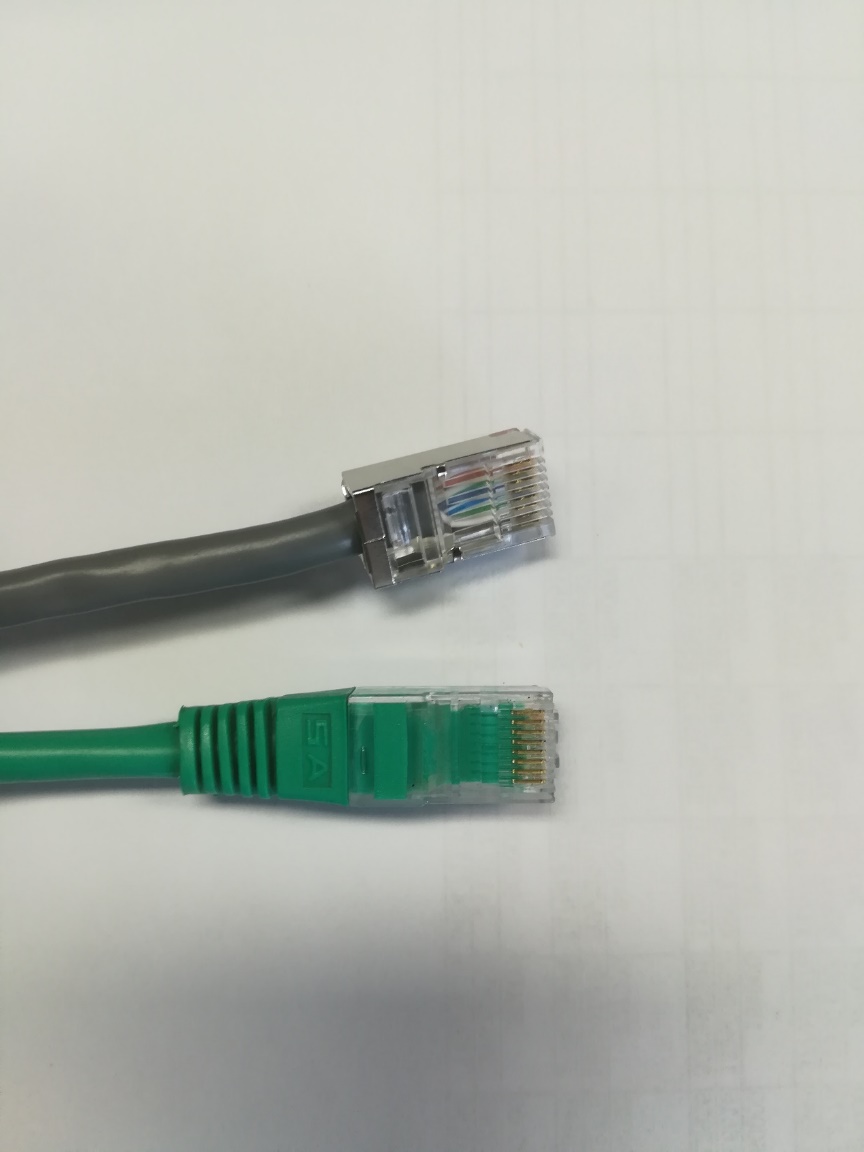

图四
那进一步思考，要想AKD伺服驱动器网线接口与灰色网线(自己压制)匹配可用怎么办？那就将水晶头导向槽扩宽，使得金属弹片可以挤压进去与水晶头铜片正常接触。操作如图五，图六。

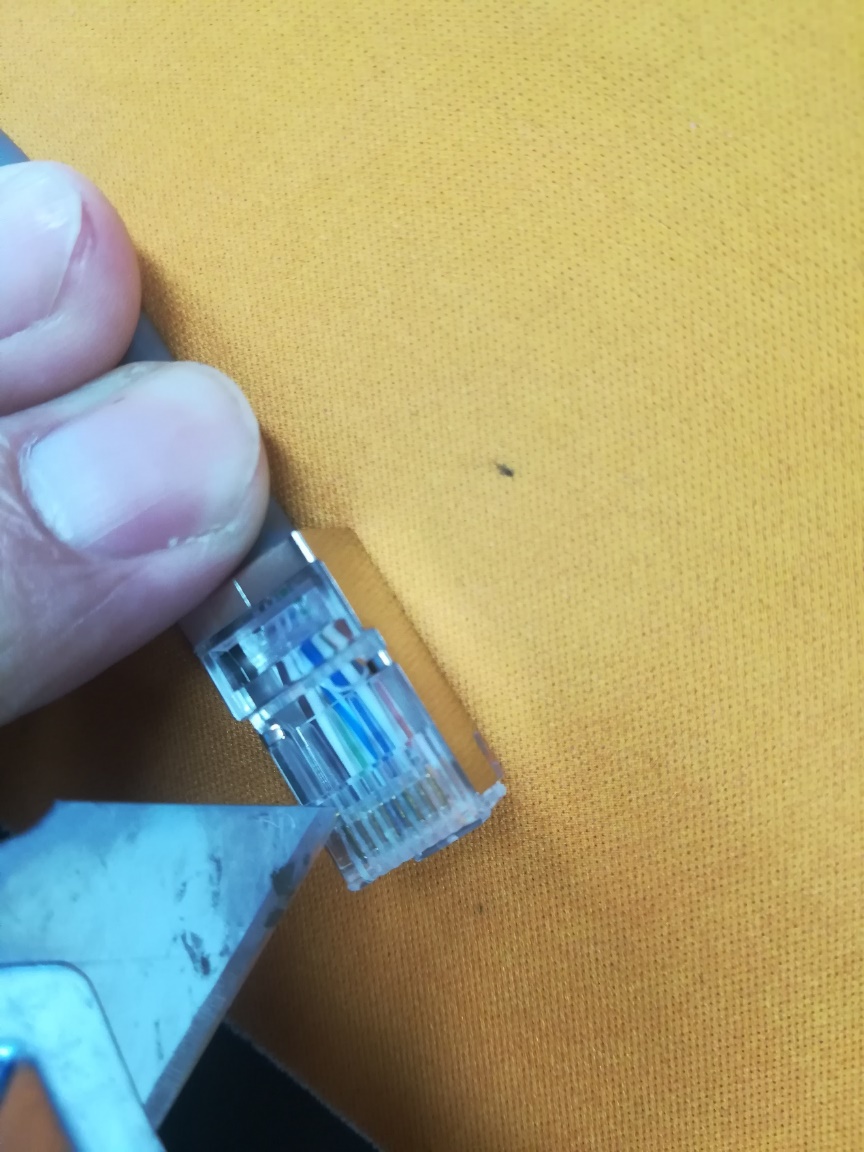

图五 扩宽导向槽

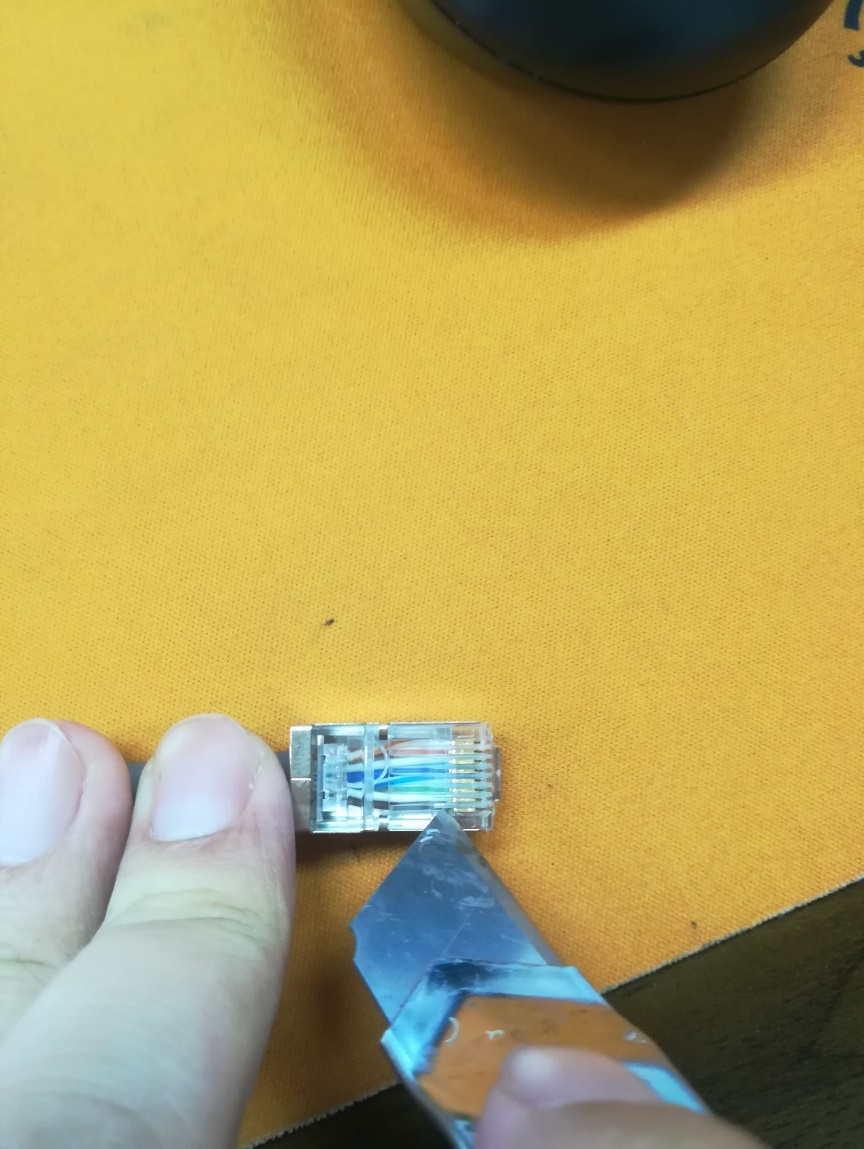

图六 扩宽导向槽

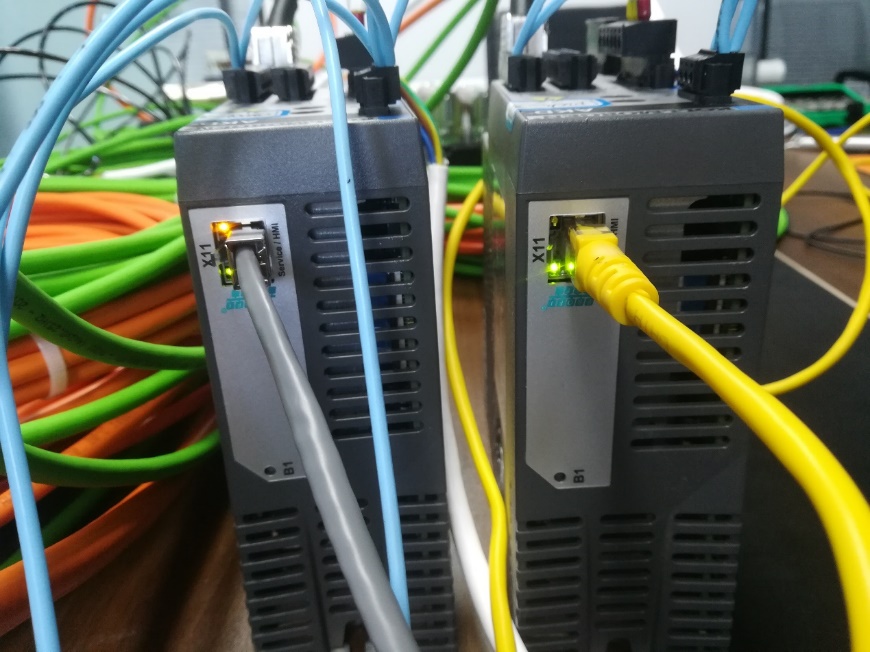

将处理好的网线重新插到AKD驱动器上，结果如图七连接正常。
图七
总结：网线连接不稳定是研发人员经常遇见的实际情况。若想节省排查网线连接不稳定的时间，建议购买预铸接头的网线。如果需要自制网线建议购买质量较好的水晶头，最要紧的是买一把好用的压线钳，防止将水晶头挤压变形导致接触不良。如果现有的网线连接不正常也可以使用上面的方法扩宽导向槽，后测试。
