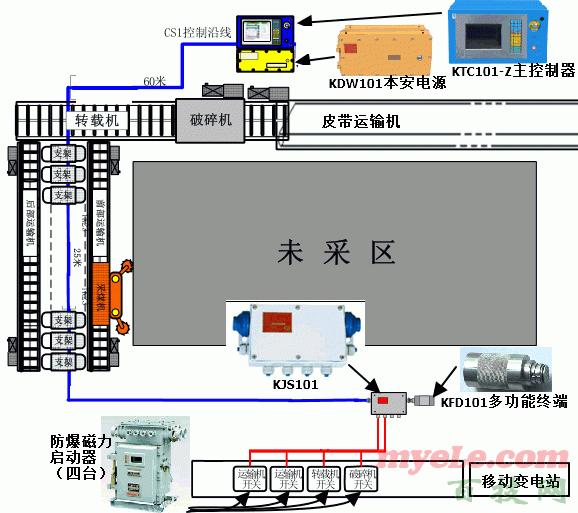

学习知识最快的方法是在工作或实际生活中遇到问题亟待解决。这时候来学习相关知识，学的最快、记得最牢。但是每每等到问题出现的时候再去学习，不免有些为时过晚，耽误事儿。这就要在平时闲暇之余，做一些知识储备。而看书、学习对于多数人来说，是一件很乏味的事。所以这篇教程的编写，使用案例来进行讲解，先用KTC101控制几台设备，然后逐步添加设备及各种功能。到最后形成一个尽量靠近工作实际的系统。以此来解决大家看书的乏味，同时内容由浅入深，容易理解。 既然您来看这篇教程，应该是从事与煤矿相关工作的，对采煤工作面应该有一定的了解。下图是采煤工作面中的一些设备。两部刮板运输机，一台*碎机破**，一台转载机。
图1.1
这四台设备分别由四台开关控，使用的时候，要逐台开关送电，比较麻烦。现在，使用KTC101系统来控制这四台设备，用KTC101主控制器对这四台设备实现启停。要想实现这个功能，首先需要一台KTC101主控制器（图1.2），他的型号为KTC101-Z，Z是汉语拼音zhu（主）的第一个字母，意思是主控制器，很好理解。
图1.2
为了下一步控制皮带运输机， 我们把主控制器放在*碎机破**与皮带运输机的交界处。转载机等四台设备的开关（防爆磁力启动器）与移动变电站放在一起，设备位置如图1.1。 KTC101主控制器内部是没有电源模块的，要想让它工作，必须给它配上一个电源模块。就像我们的手机充电，并不是把手机直接接到220v的电源上，它还需要有一个充电器。
图1.3

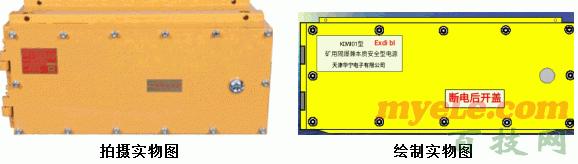

主控器电源模块如图1.4，它的全称是“KDW101型矿用隔爆兼本质安全型电源”。记住，我们平时所说的KTC101是一个控制系统，它由很多部件组成，我们现在已经接触到了这个系统中的两个部件，KTC101-Z主控制器和KDW101本安型电源。你一定要记住前面的型号，并且知道这个型号所代表部件。因为部件众多，只有型号才能分清具体是哪个部件。
图1.4

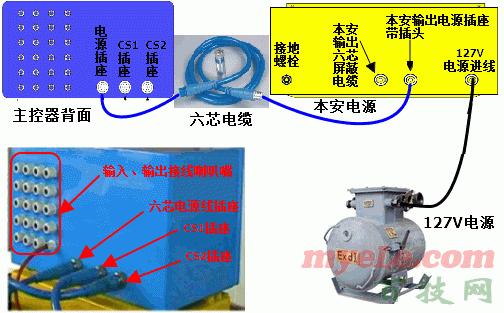

主控制器与电源的连接安装很简单。在主控制器的背部有一个六芯电源插座，KDW101电源的背部，也有一个六芯的电源插座，将这两个插座使用两端带插头的六芯电源电缆连接，然后将KDW101电源丁烷127V电源端子使用橡套电缆与井下127V电源连接。
图1.5

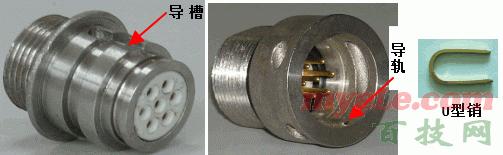

在安装插头的时候要注意，在不锈钢插座内有一个突出的导轨，在插头上有一个凹下的导槽。插接的时候，要将导轨对准导槽插件。插件完成后，使用U型销将插头与插座销在一起，防止脱落。
图1.6
主控器连接完电源，送上电，主控器的屏幕就有显示了，但是现在还没有与转载机等设备的控制开关连接，还不能正常使用。
