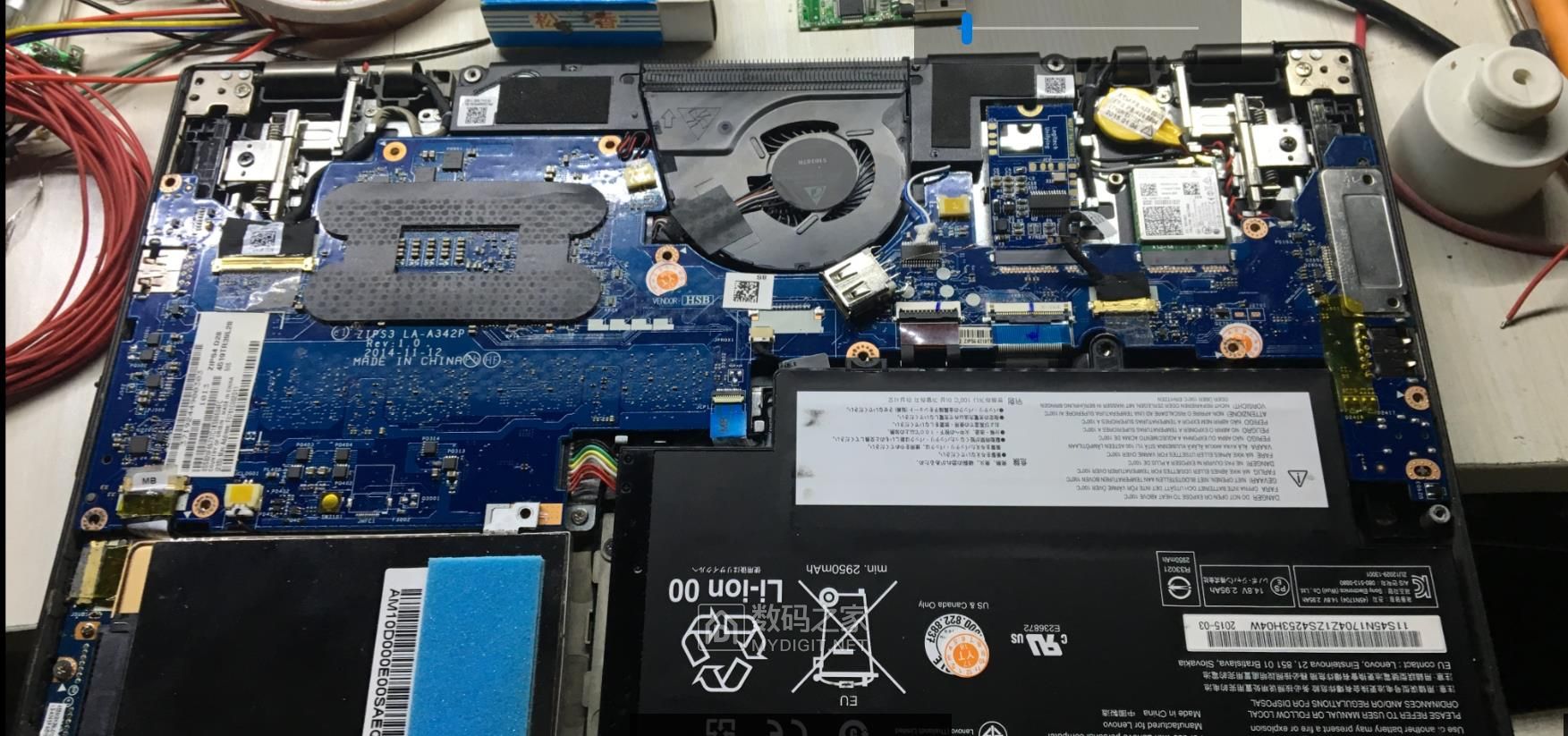

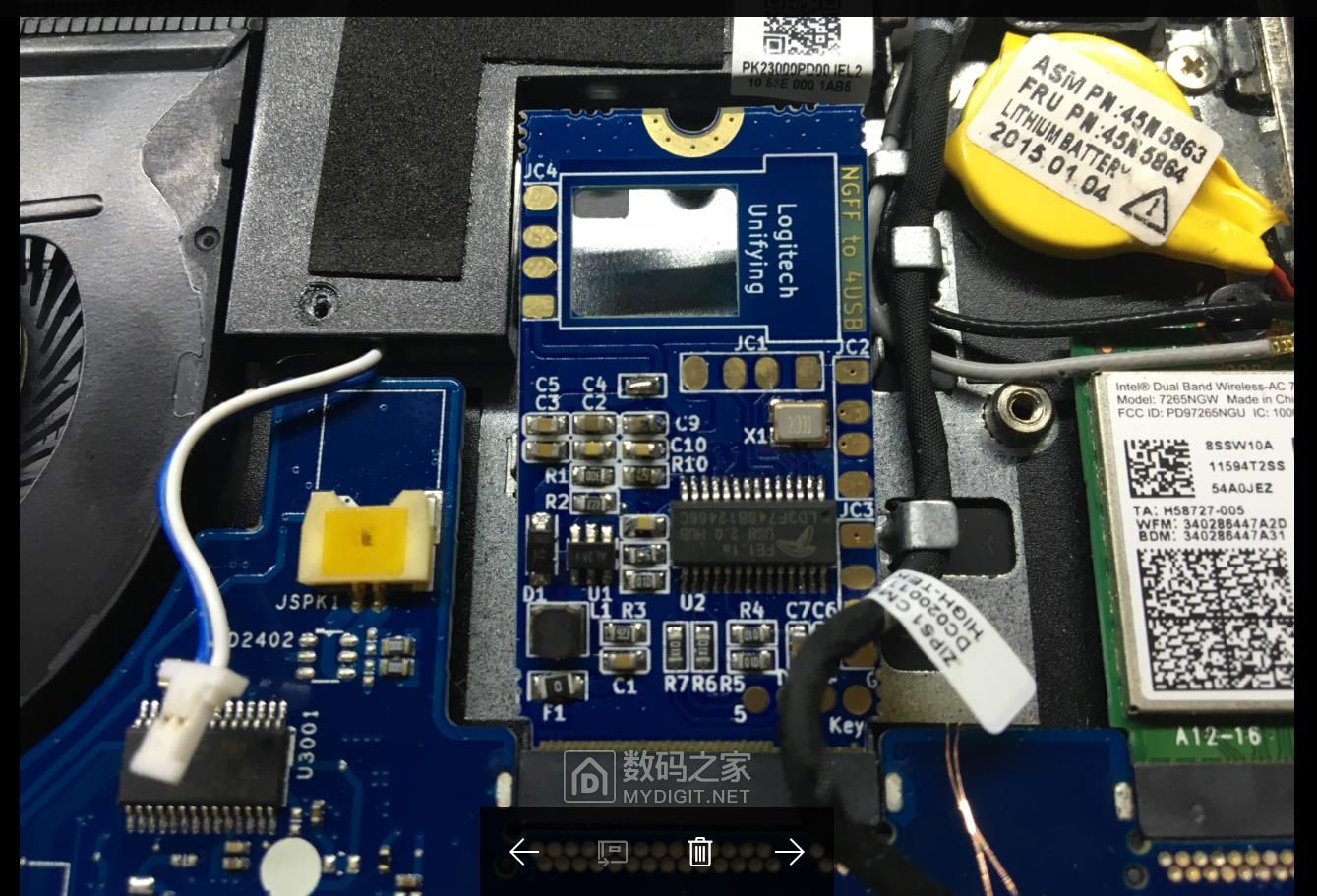

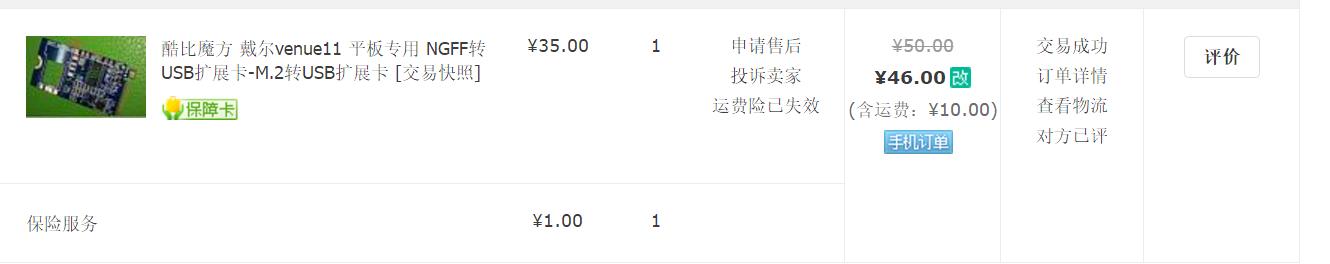

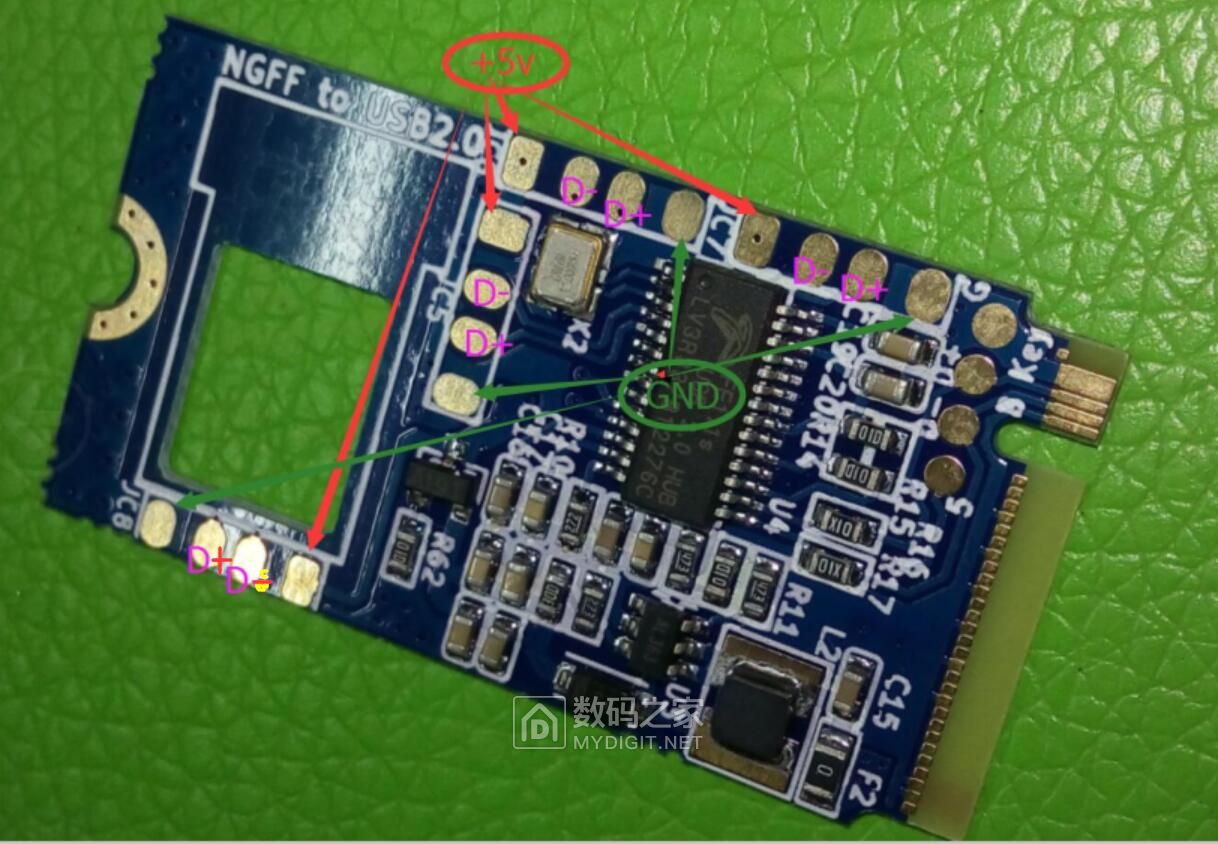

ThinkPad s1 Yoga 12 加装内置USB 无线鼠标接收器 前段时间某宝买了一台二手翻新的 ThinkPad 电脑 还不错哦 电容触摸屏 电磁笔 应有尽有 还可以当平板用 不错可是发现本本就两个USB接口 去了无线鼠标的基本没有了 很不爽本本拆开底部 有个ngff硬盘接口 闲置着 心想抱着试试的心理去某宝搜了搜有没有ngff转usb的设备别说还真有 就是这个 抱着试试的心态拍了一个回来 赶紧装机试试

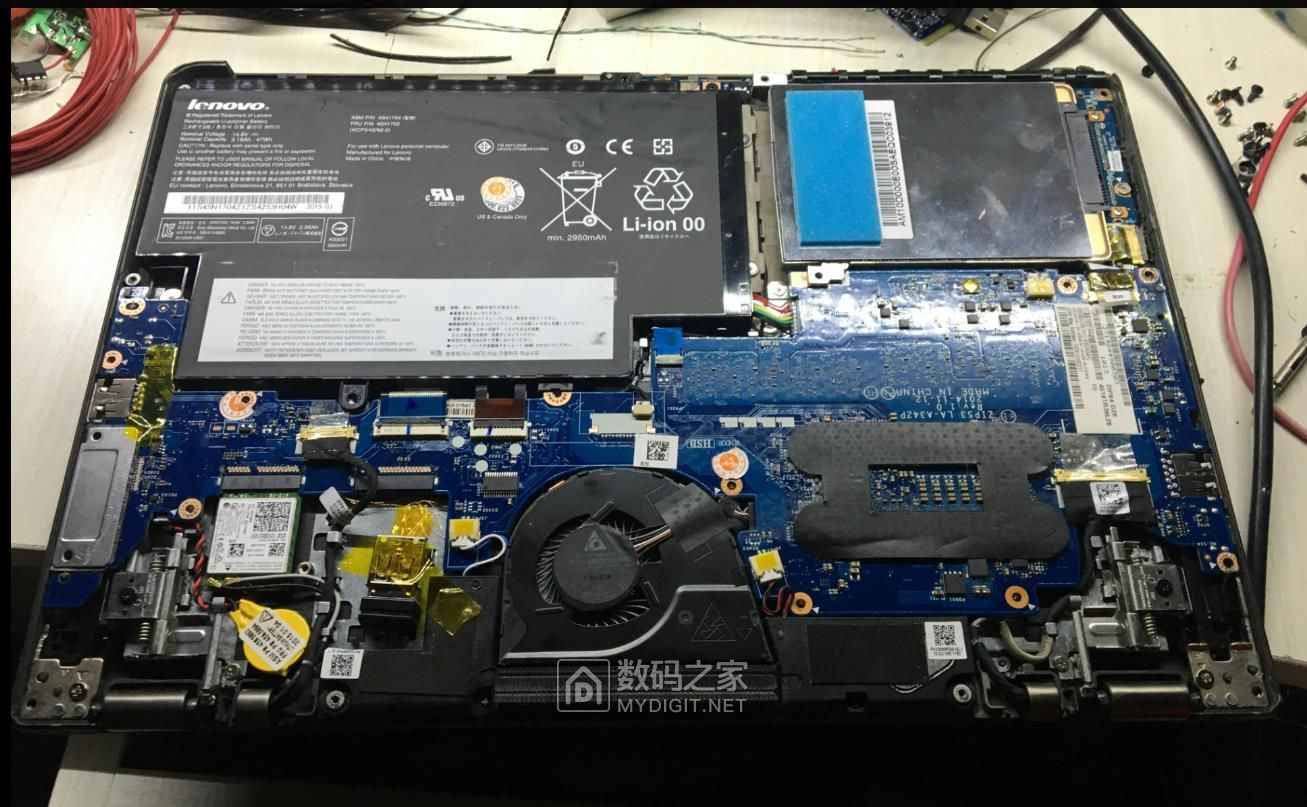

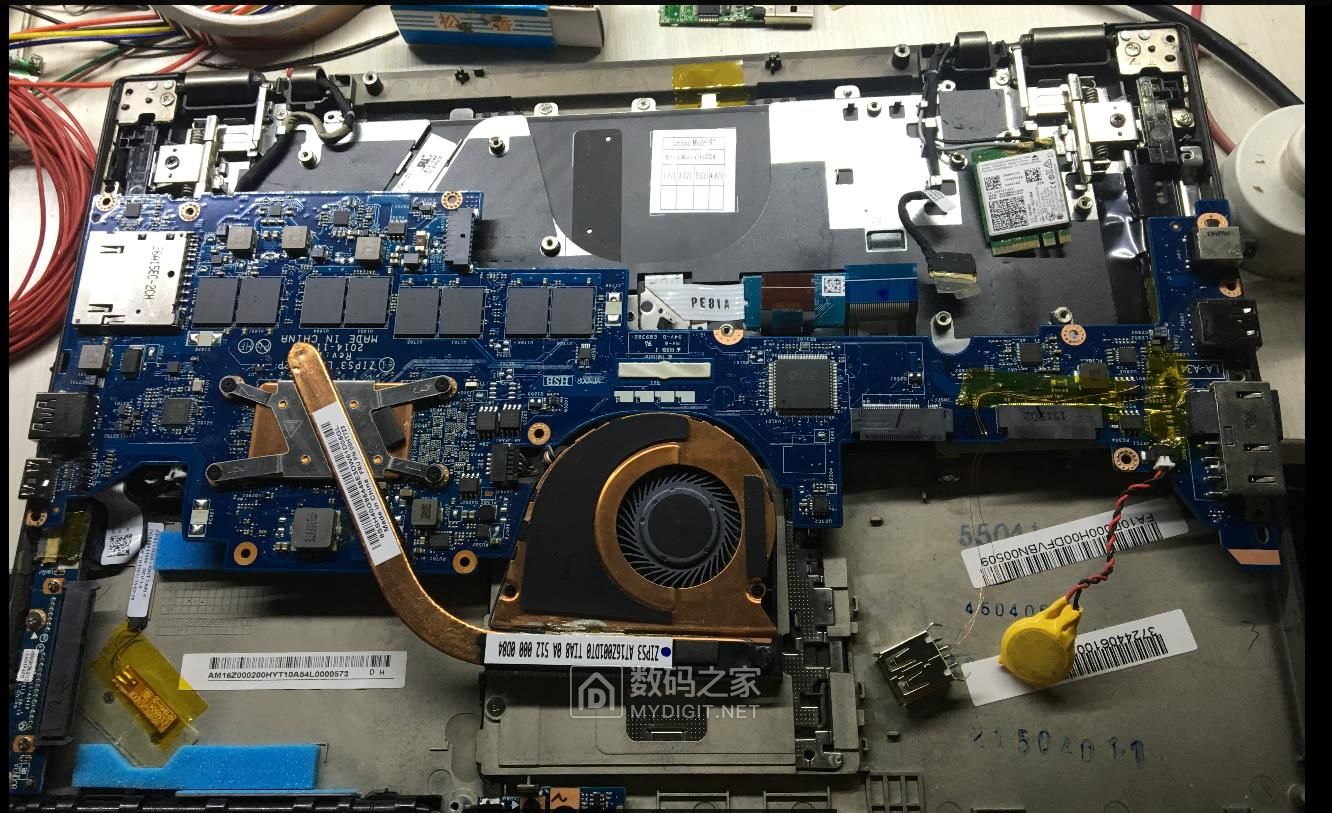

结果没反应 热拔插也没有反应 哎 看样子这个ngff是不含usb协议的啊没办法改装把主板拆下来 找IC 因为没有图纸 只能一点一点查IC参数果然 功夫不忘有心人 终于发现有一个IC C96xx TVS/ESD静电保护二极管因为实物实在拍不清 所以还是上网搜了一个

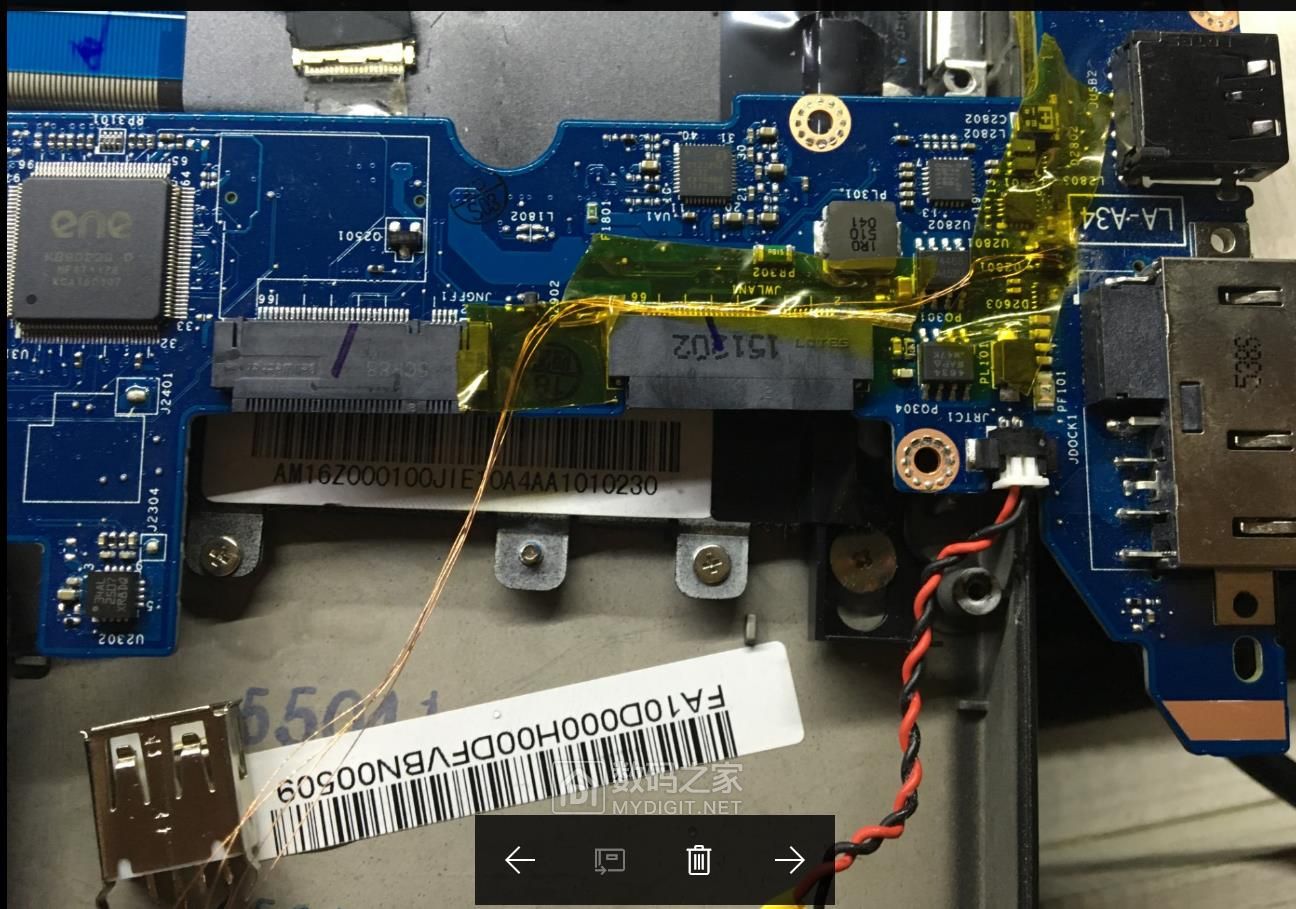

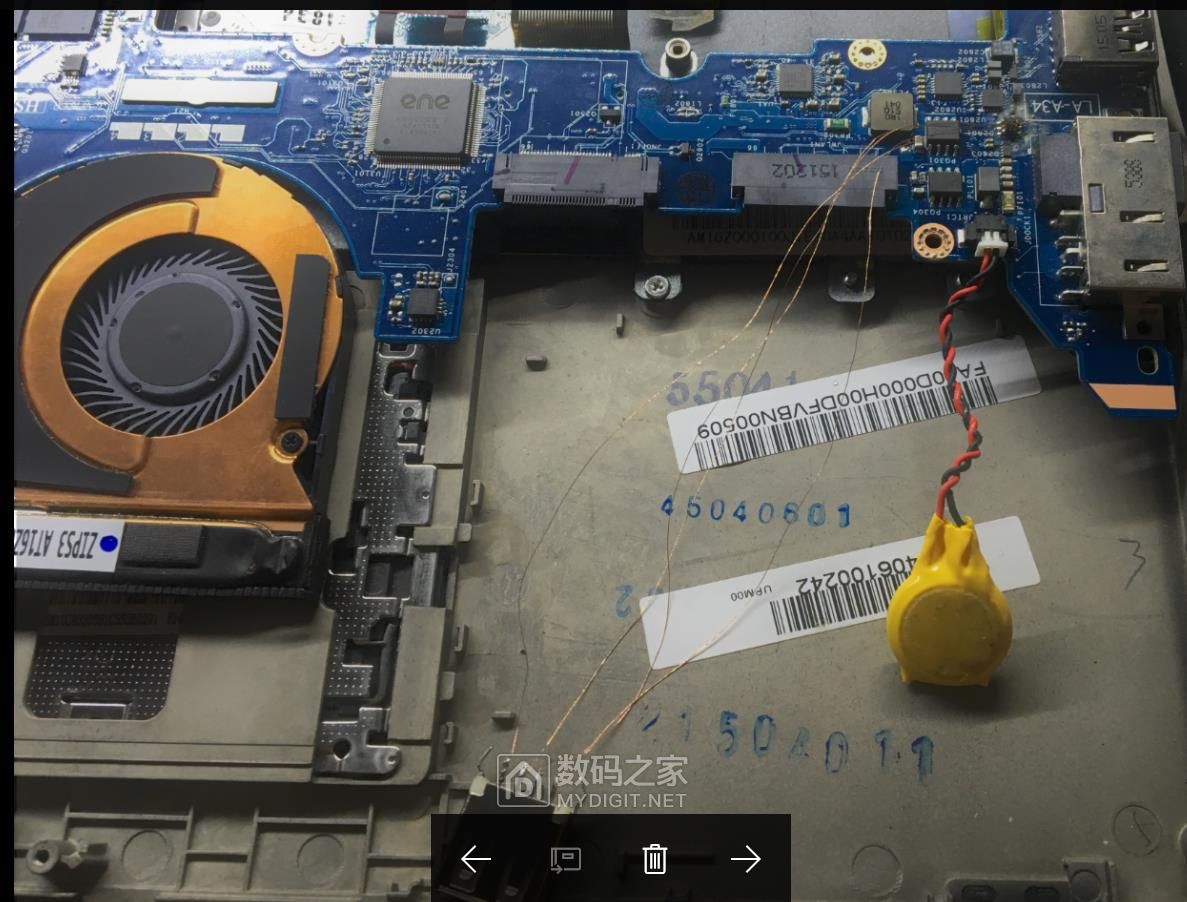

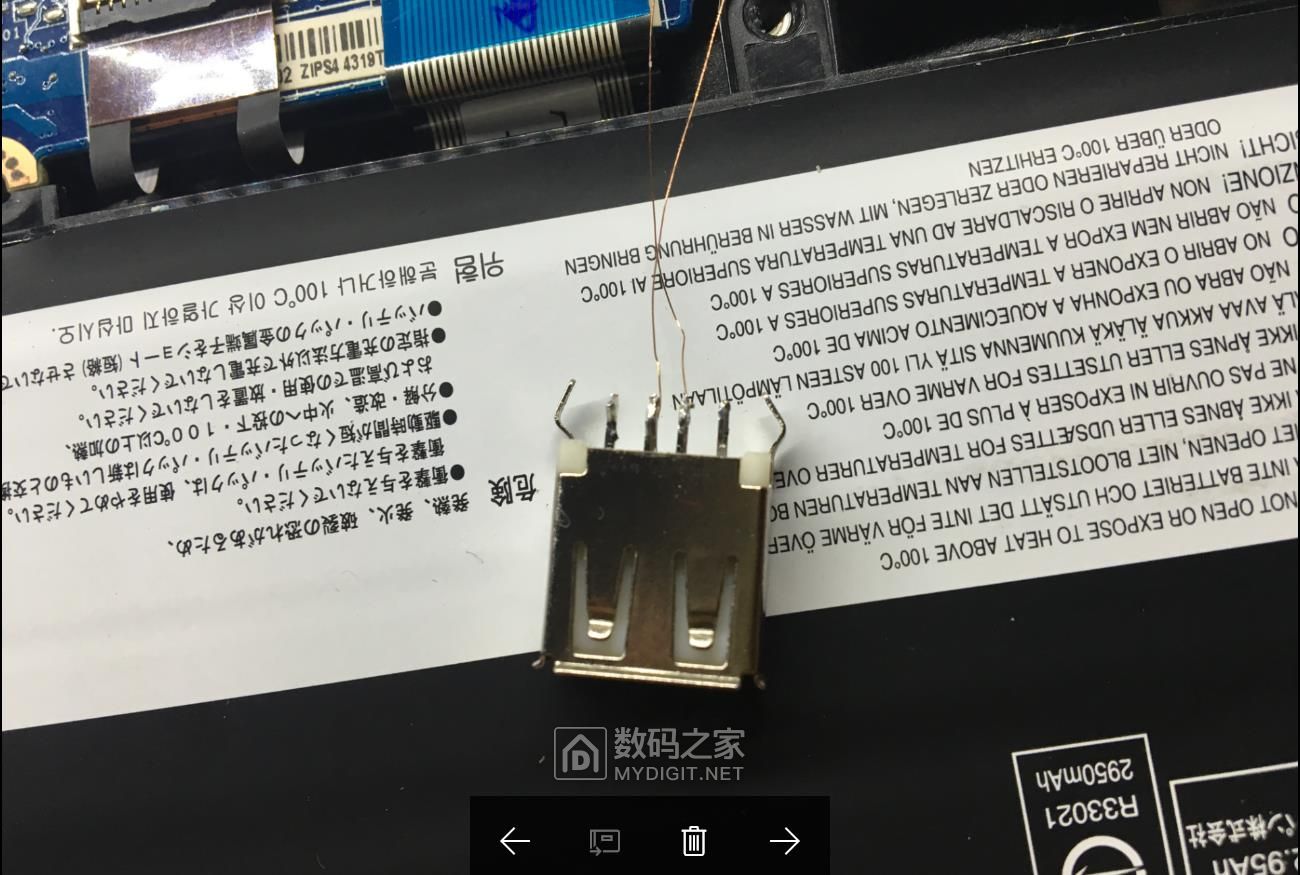

经测量 1脚和3脚分别接在了主板自带的usb口上 2 5脚分别是5v和GND这就好办了 因为ThinkPad 有扩展插口 我发现 主板上还有好几个C96 就顺着线路查果不其然真的是去扩展接口的 测量之后用漆包线 焊接在tvs的1脚3脚取数据 2脚5脚取电源装个USB插座 开机测试

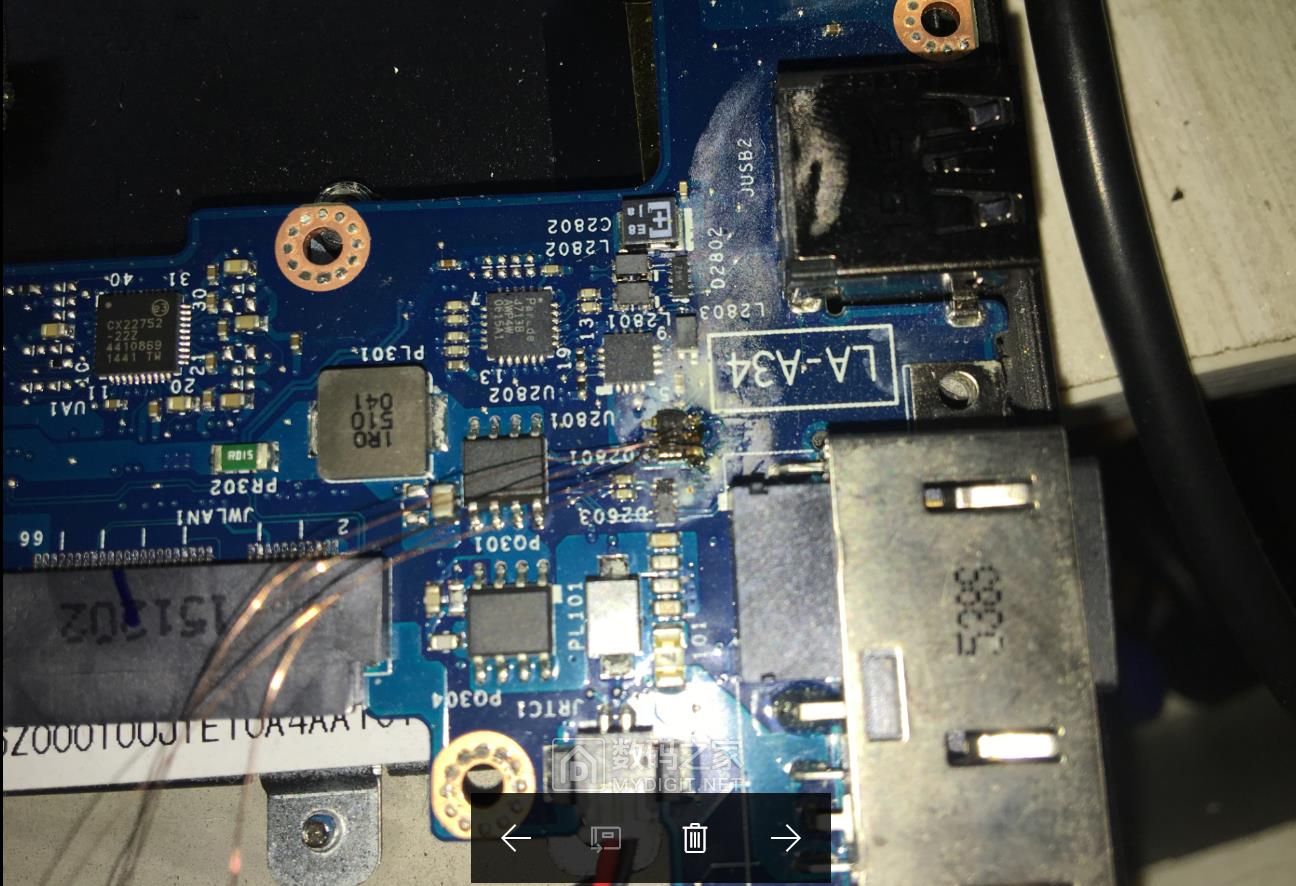

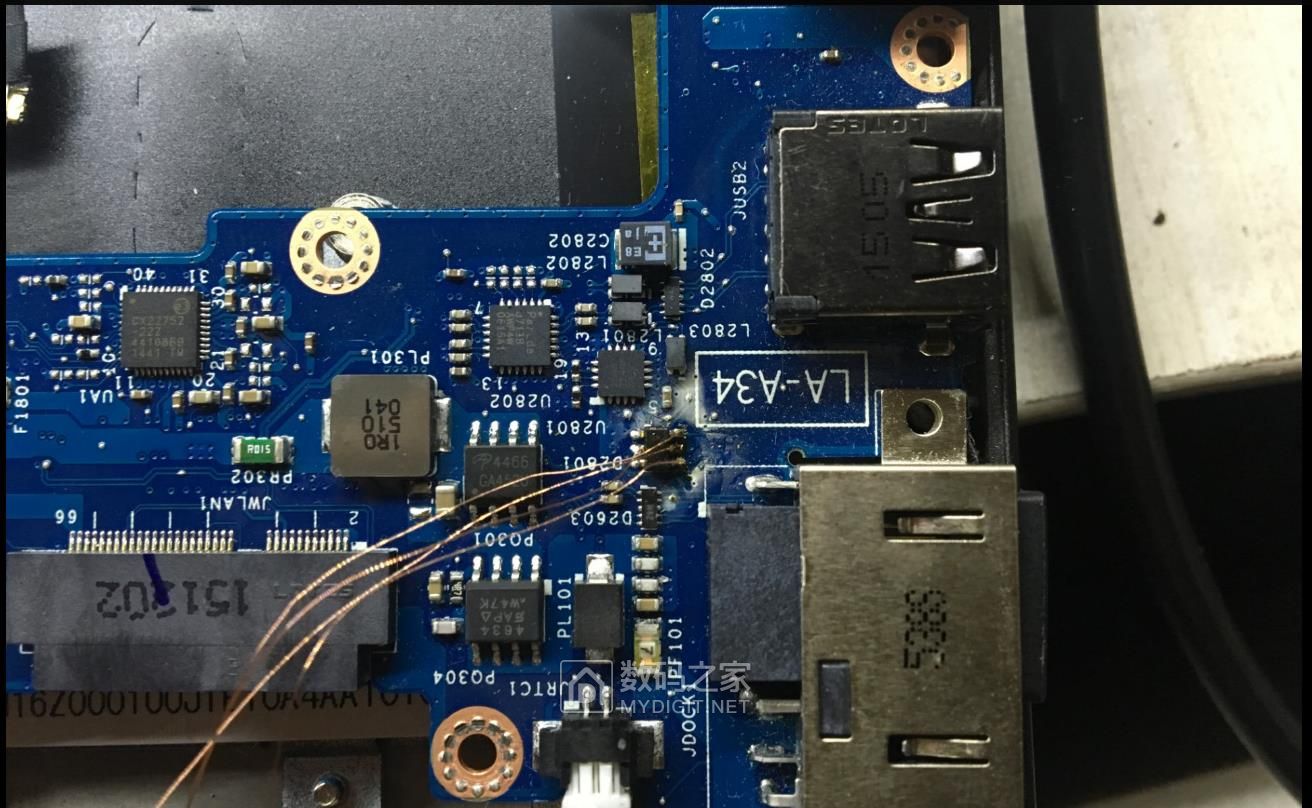

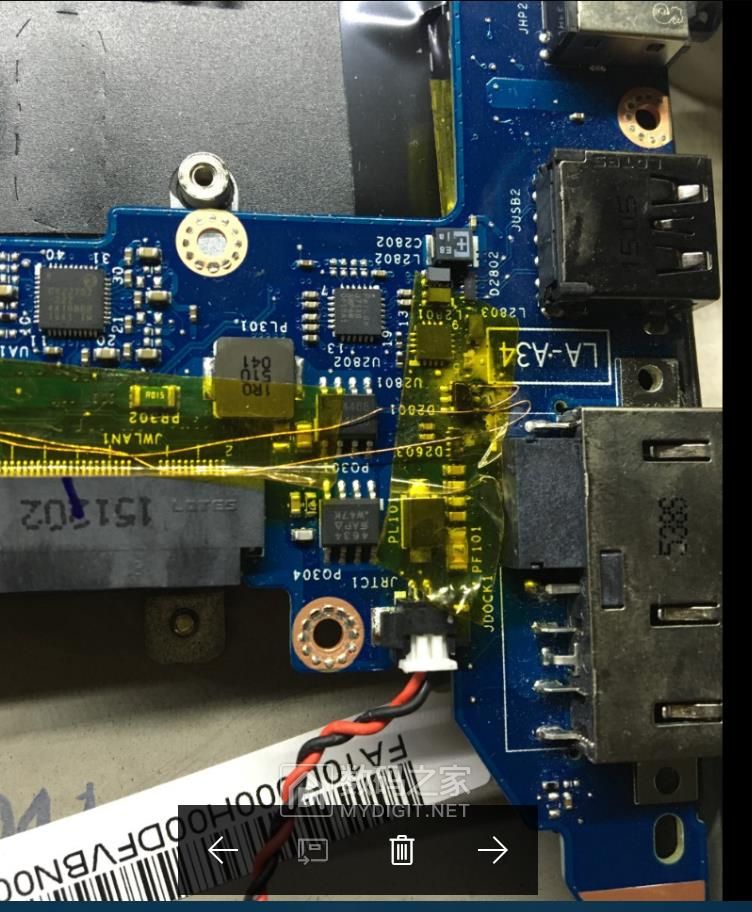

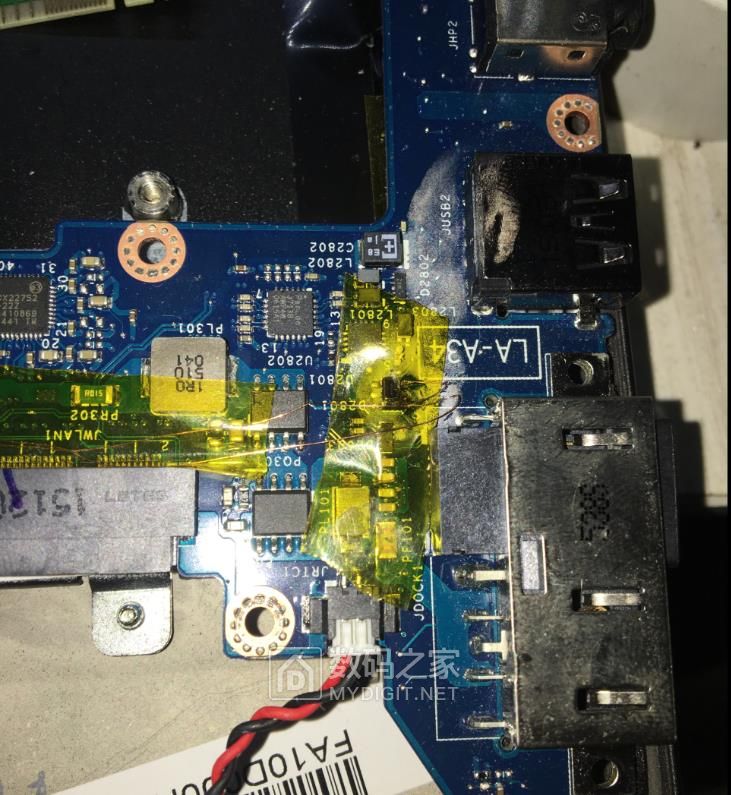

上面是焊接c96的脚位的照片然后就随便找了一个U盘不敢拿太贵重的东西 怕烧坏了

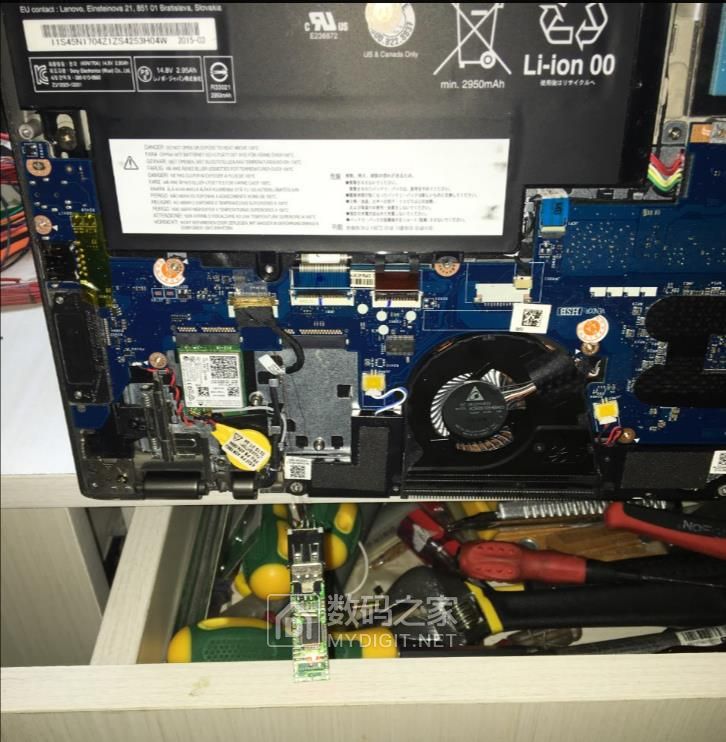

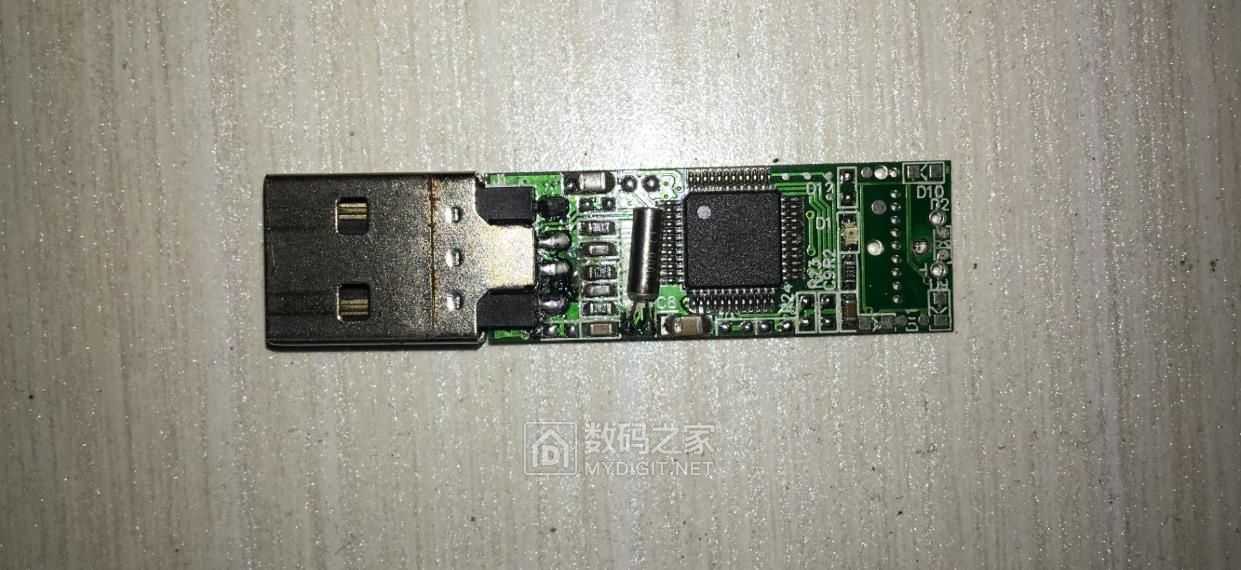

就这货 捡的 4GB的 速度一般

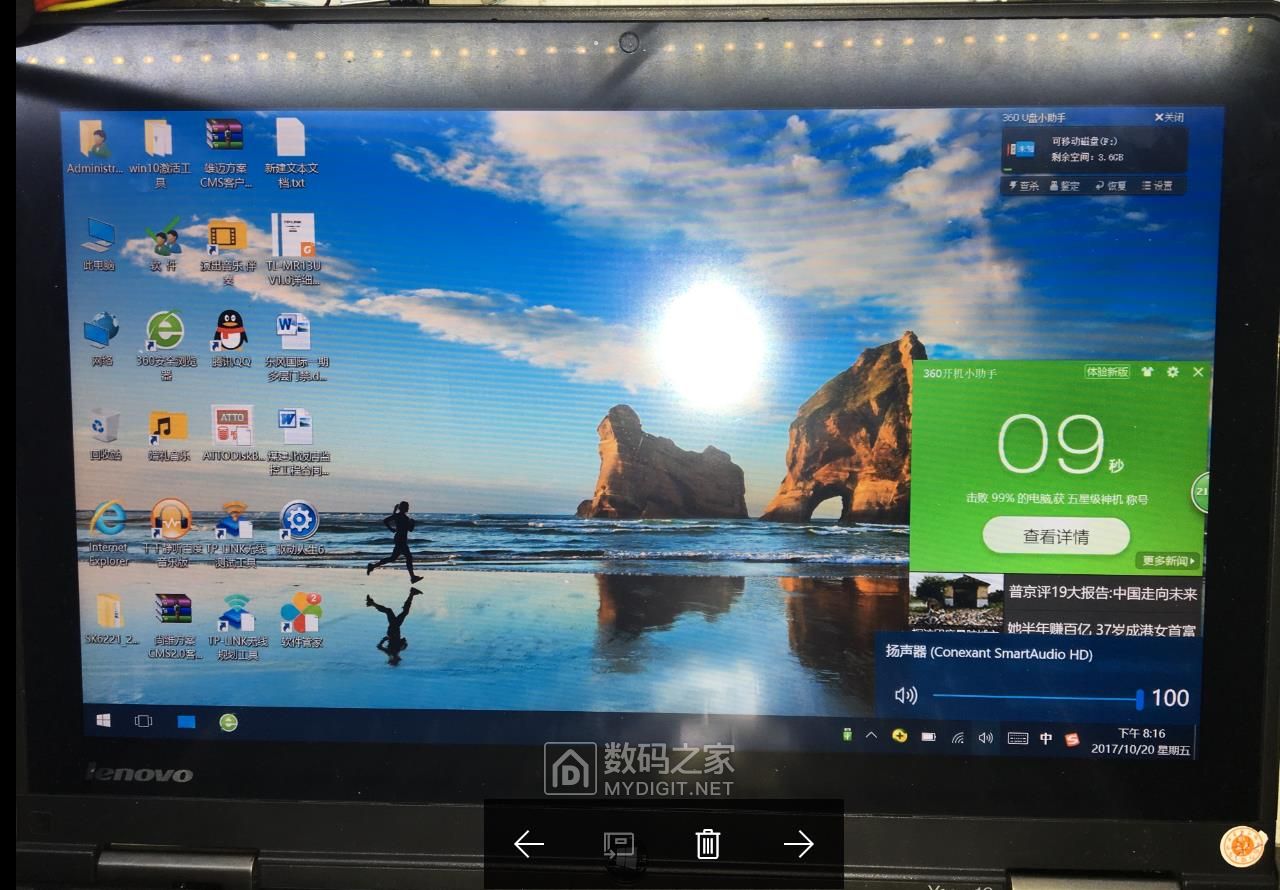

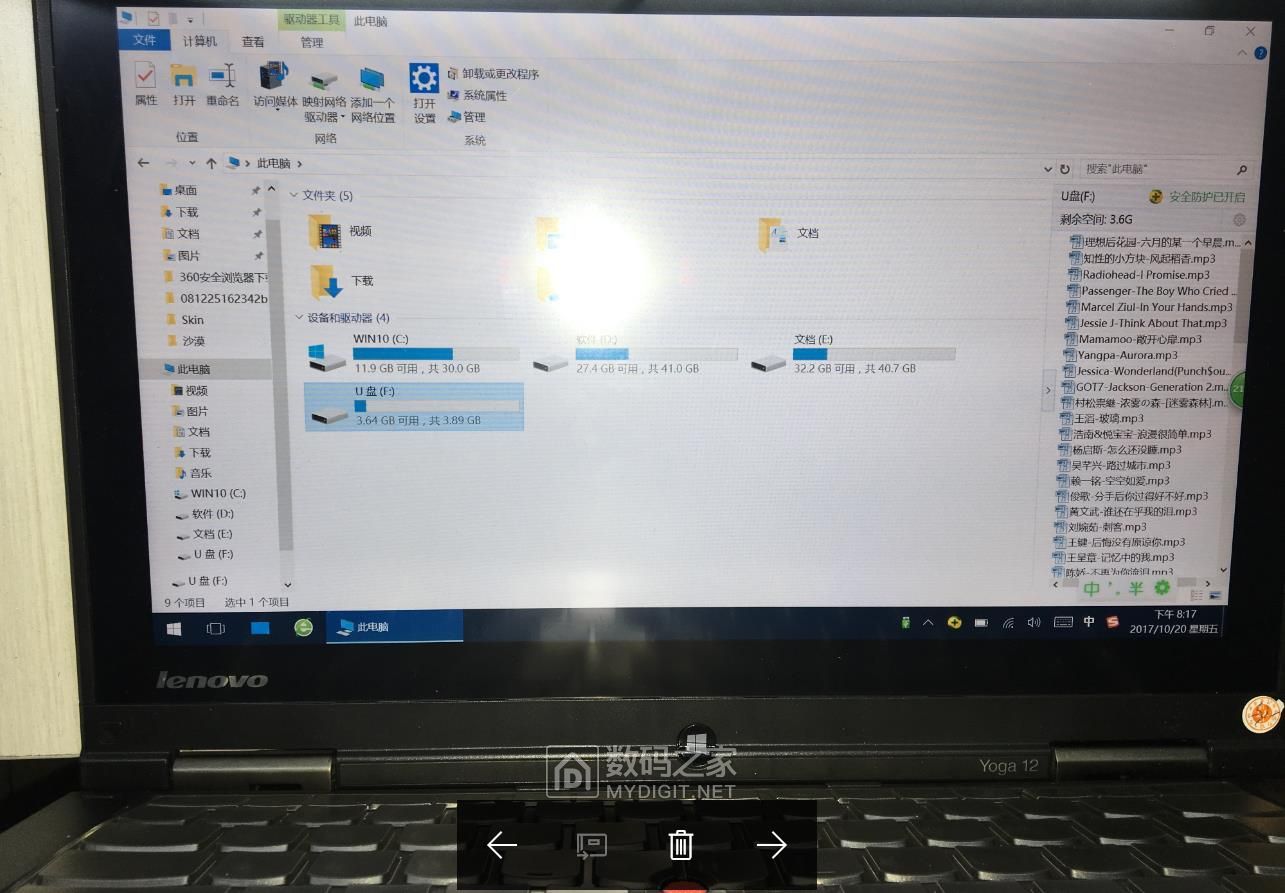

插上之后灯亮了 闪烁了 心想这下成了 赶紧反过来看看 还别说真成了哈哈 心喜啊

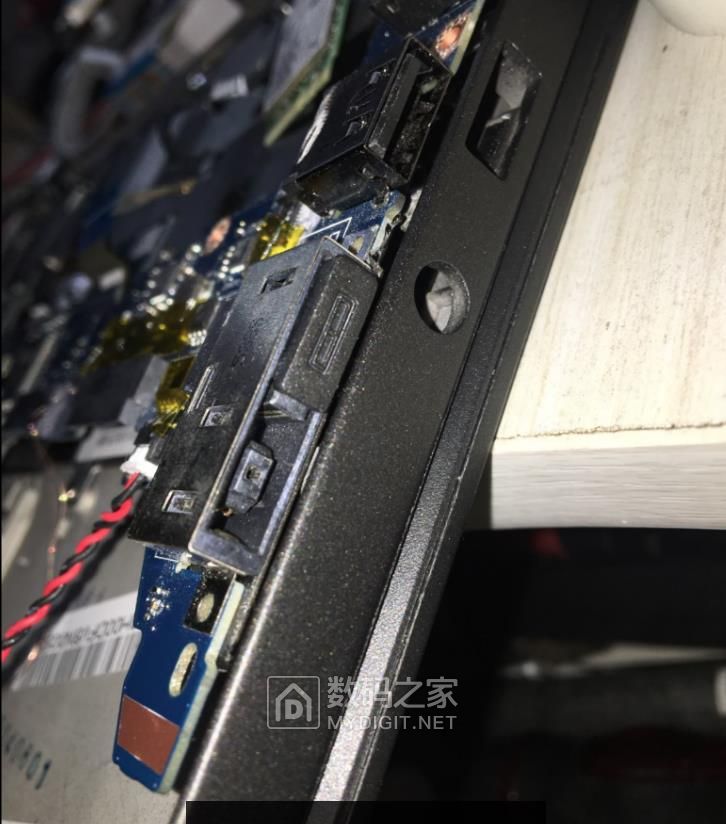

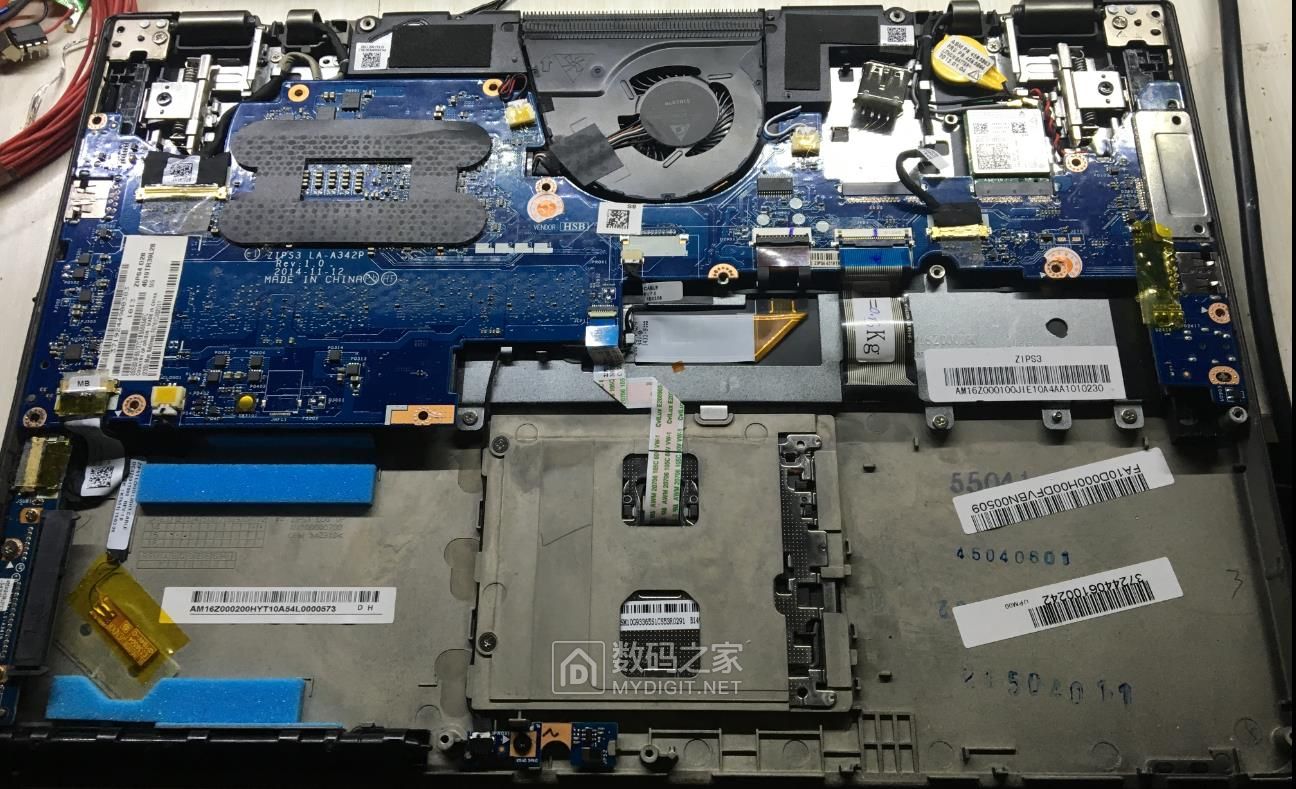

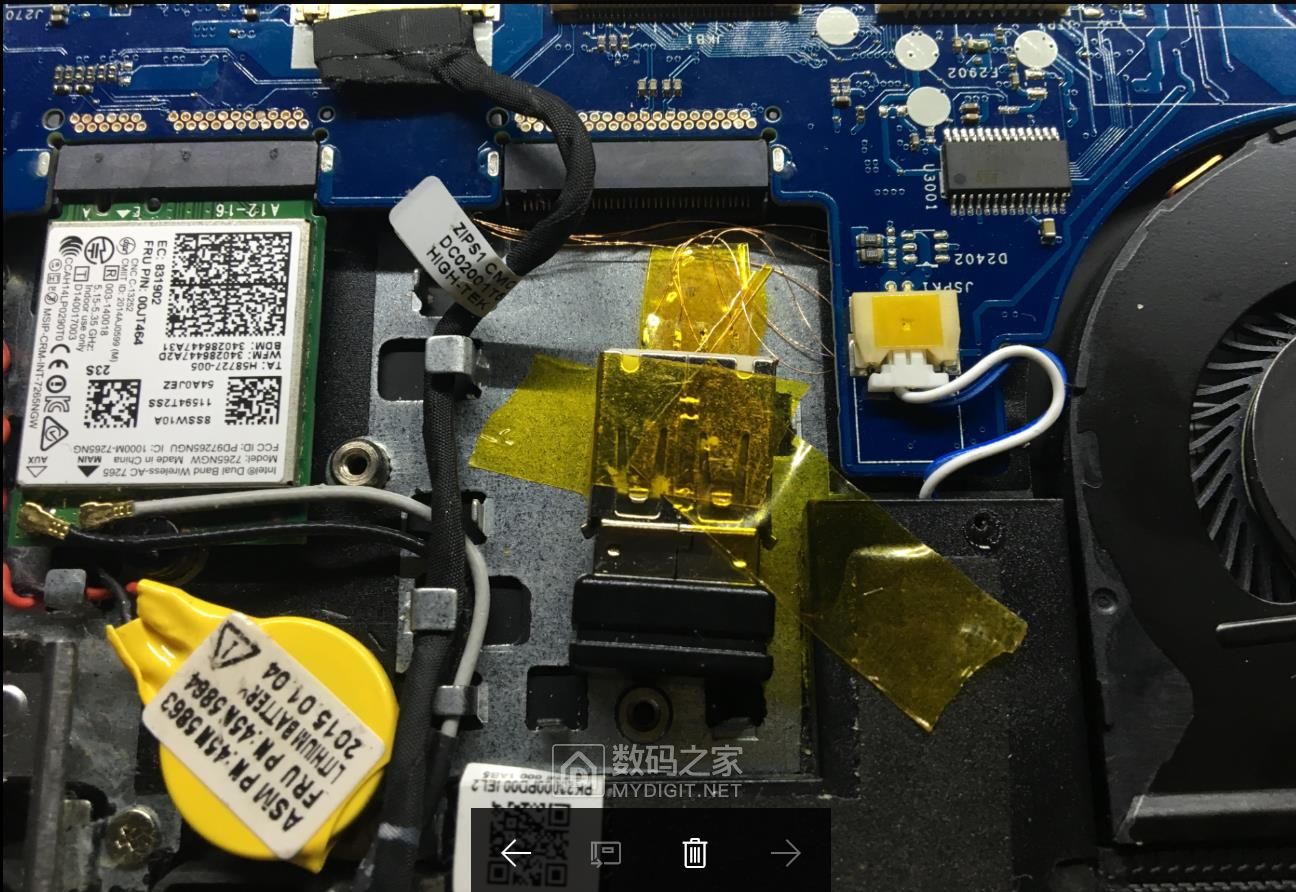

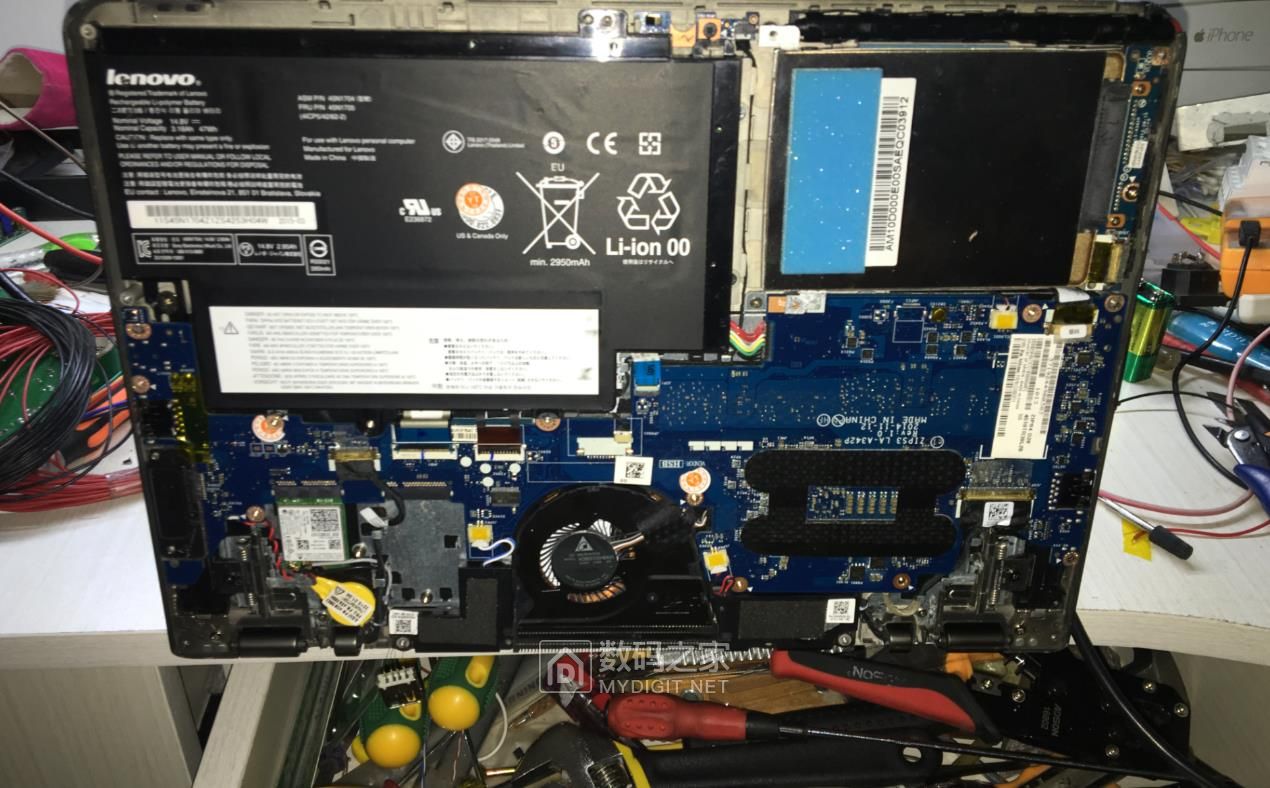

最后的安装效果图本不想破坏无线接收器的 所以就加了一个内置USB接口但是装机之后 由于笔记本的后盖 前盖都是金属的 屏蔽信号 无奈只能 把接收器拆开了因为不拆开别的地方放不下 好了 到此也就内置USB接口完毕了之后拆开接收器的照片没拍所以就不上图了
