在工业设计Rhino（犀牛）建模软件中，曲面的产品在建模中，如何布线，如何分面无疑是个难题。
今天小编针对这类问题，分享一篇由Rhino原厂中国技术推广中心Shaper3d的论坛坛友camerara梳理的原创图文教学贴——香水瓶子建模思路，分享给大家。

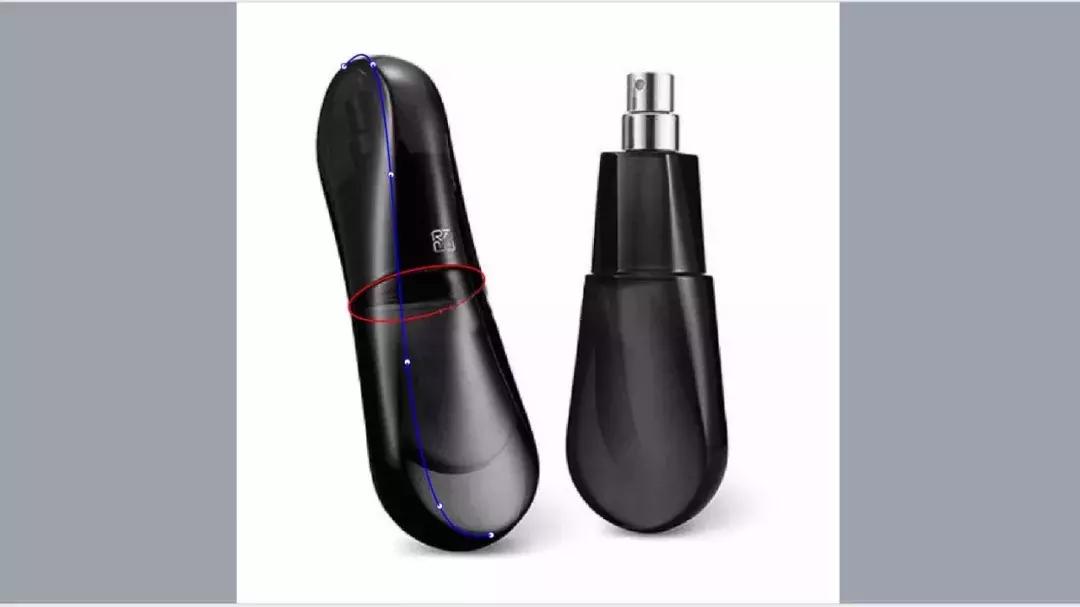

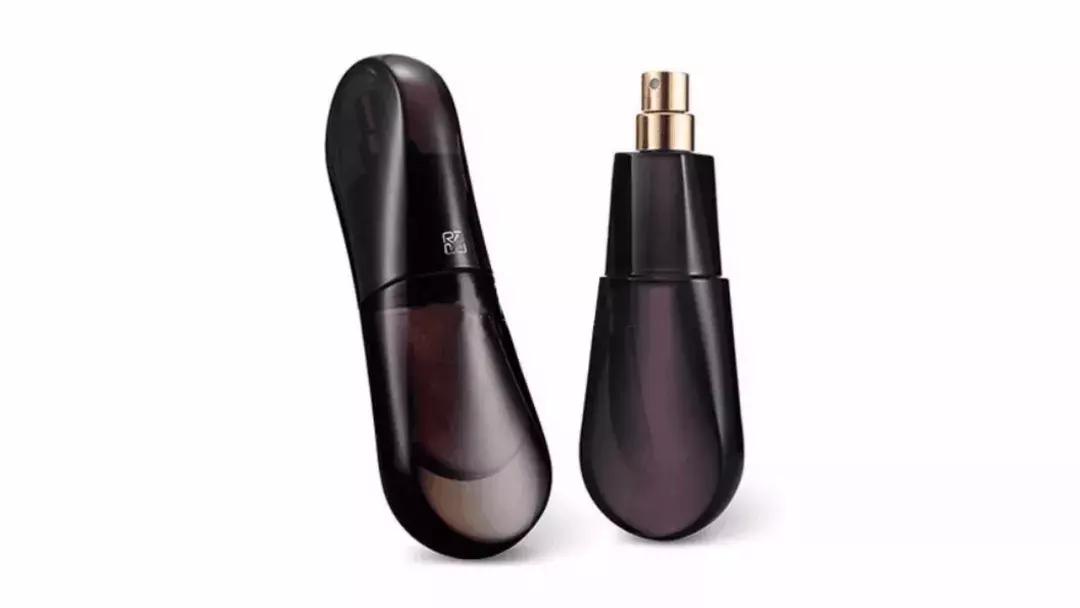

（实物参考）
【步骤详解】
【1】

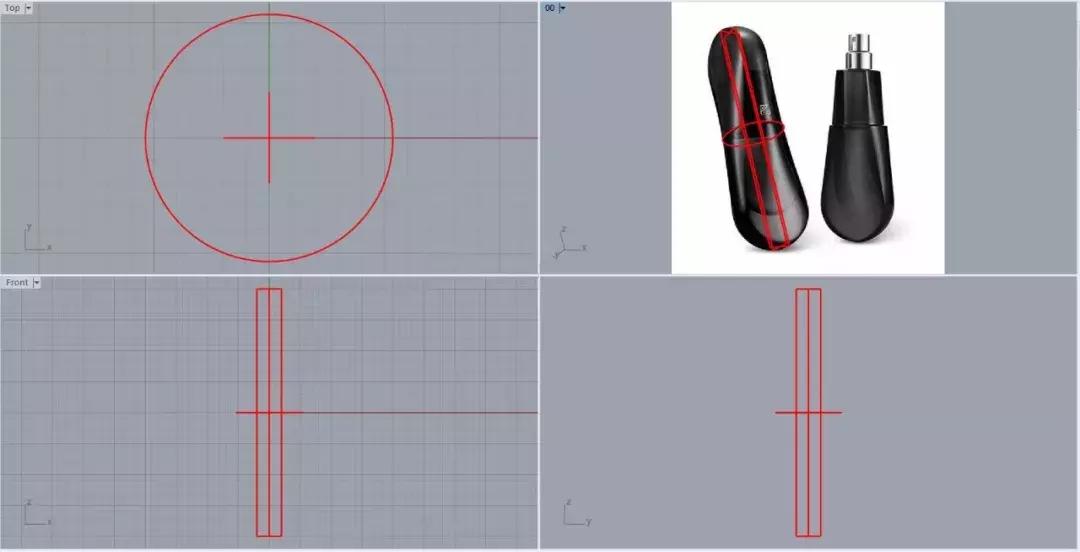

首先将图片置入软件视图之中，做些定位大概套个图。
【2】

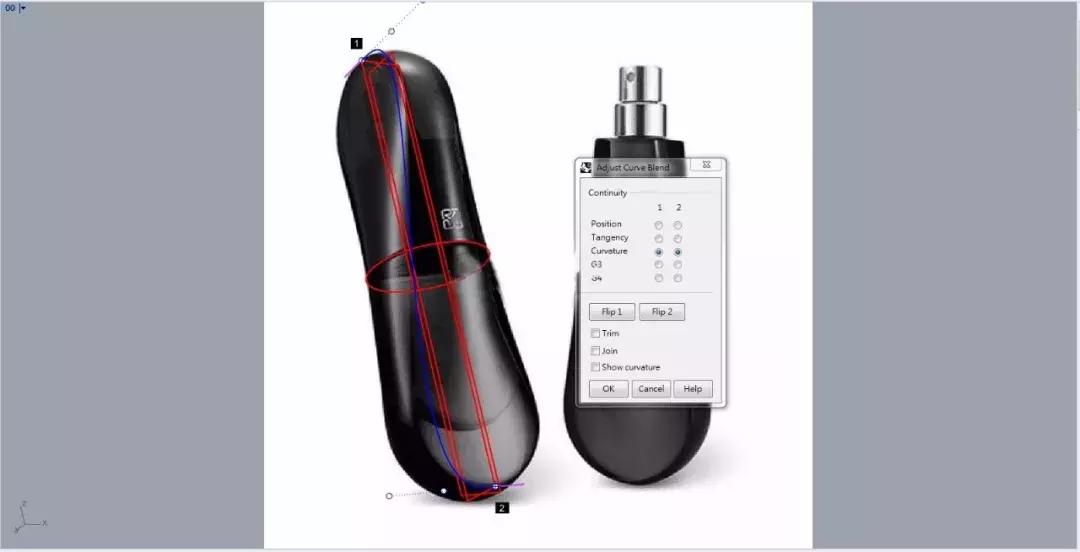

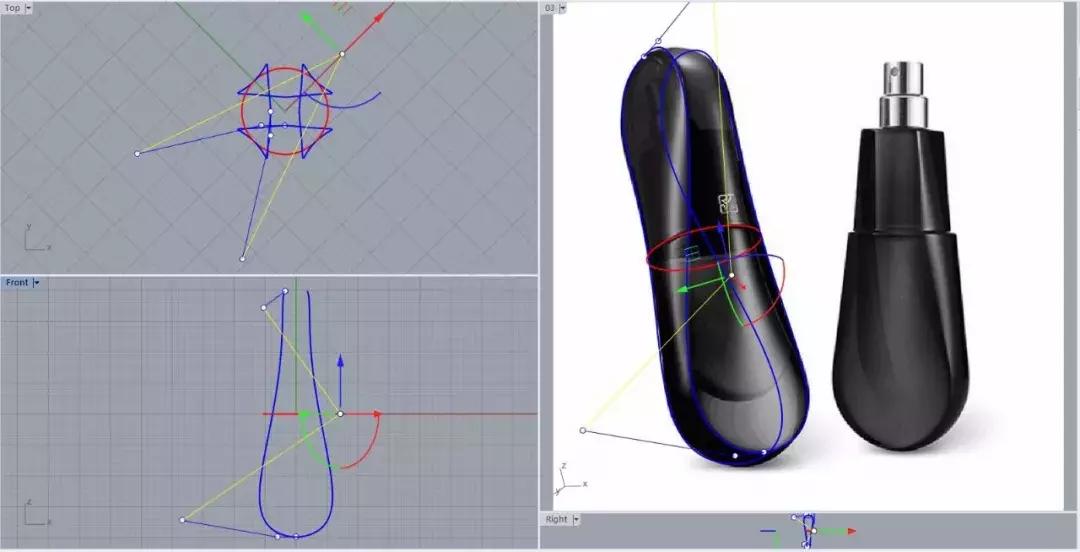

用紫色参考线混接一条五阶六点的曲线，在点确定前按住Shift点第二控制点对称整型一下。
【3】
可以发现点数不够模拟参考物的边线，编辑点也不在中点，对不上圆形轮廓线，将来不好做最简面。
【4】
果断升到六阶，其中之一的编辑点将会跑到中点，顺便也把顶视图的参考平面旋转个45度。
【5】
仔细观察参考物的造型，可以发现它是两个相同的面拼成的，所以我们只要在现阶段维持这条线两边旋转对称，将来做面自然会拼接上。
(因面自身对称，我拆成四个面做)
【6】

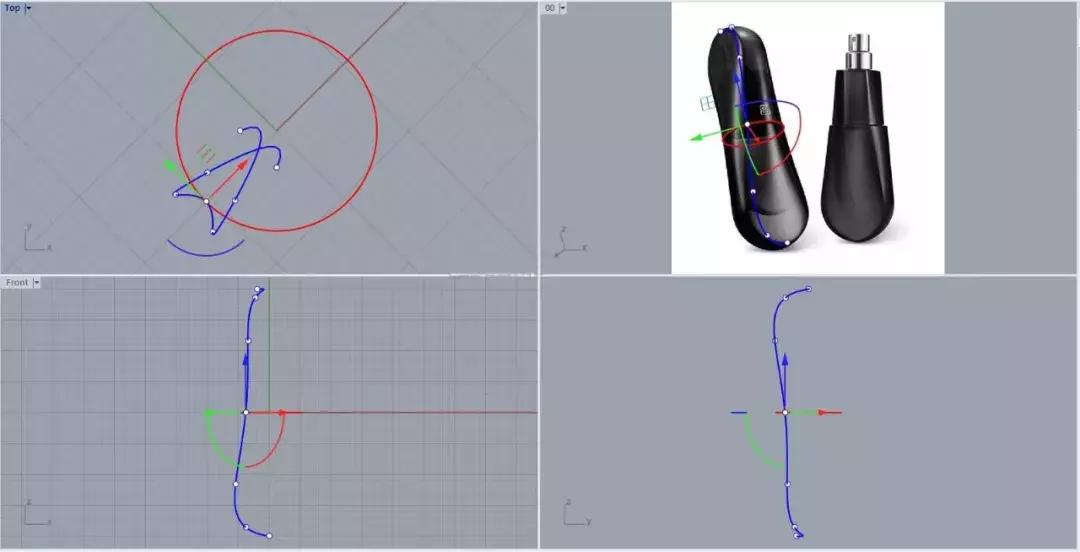

调点中维持旋转对称的方法就是，每次整型都选上对偶的点进行二轴缩放和沿参考平面轴侧移动。 (利用操作轴/对正模式选参考平面)

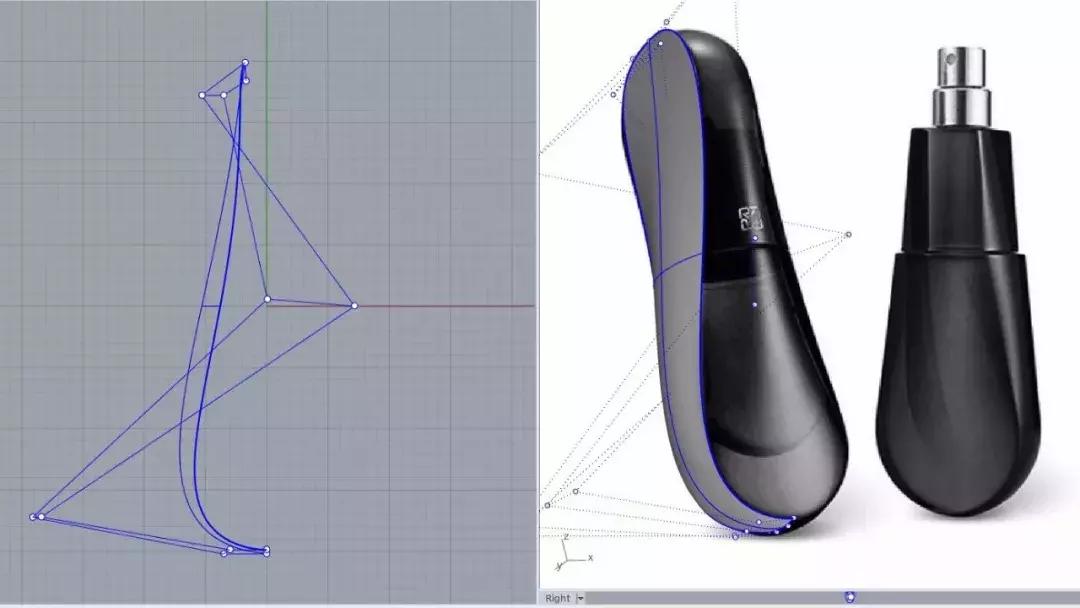

接下来就是调点，须注意将特征曲线逼近之前的定位圆，开启历史纪录将曲线镜像方便套图。（两两曲线之间要记得G1连续）
【7】

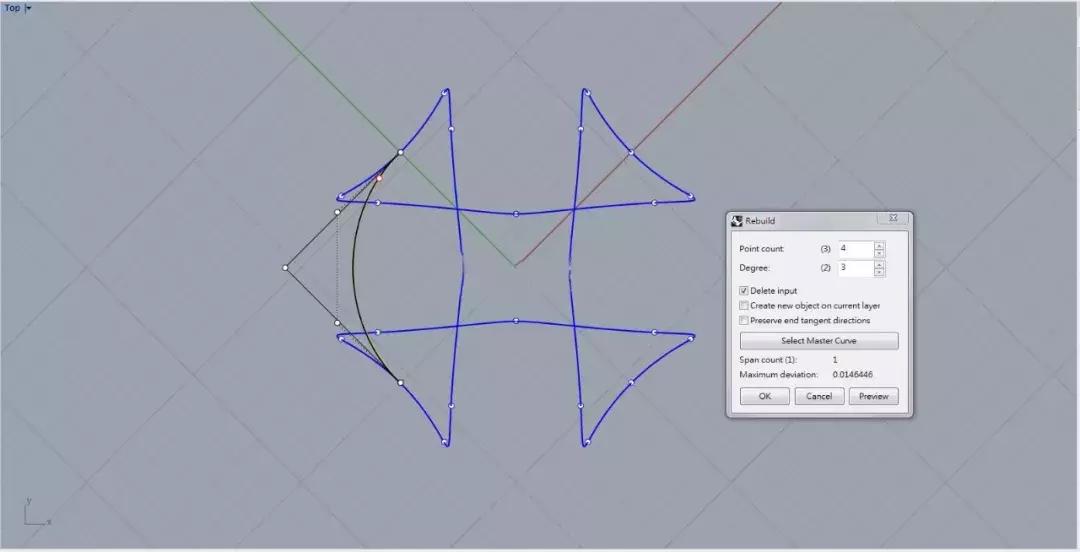

以原点为圆心，通过两条线最中间的编辑点画出圆弧， 重建成三阶四点曲线，讲究的话旋转对称后相切匹配。 (注意对称性)
【8】

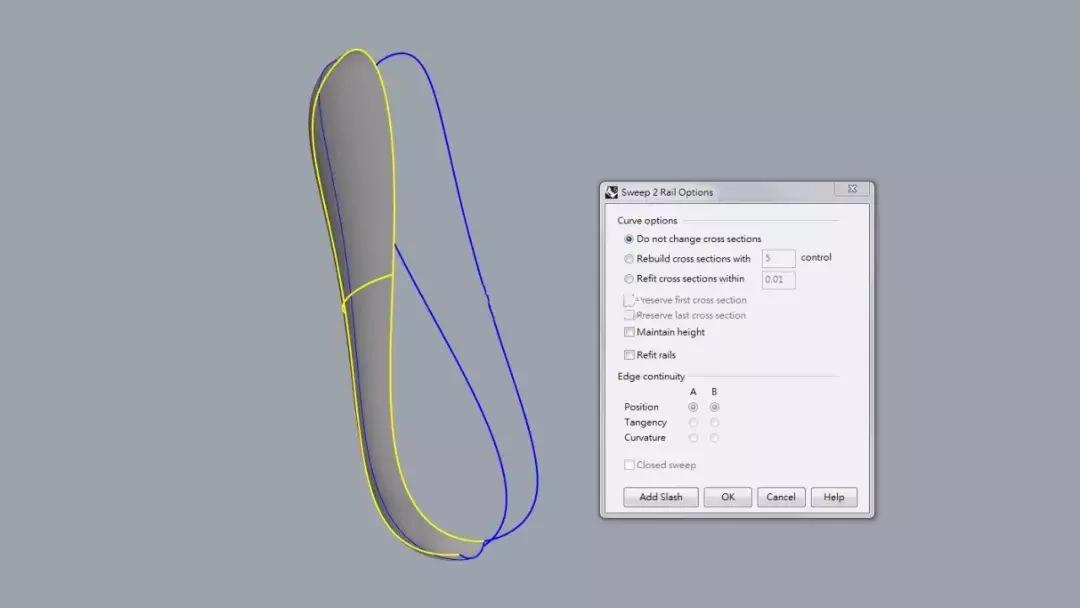

*轨双**，可以最简，因为轮廓线通过两个轨道的对应编辑点。
【9】

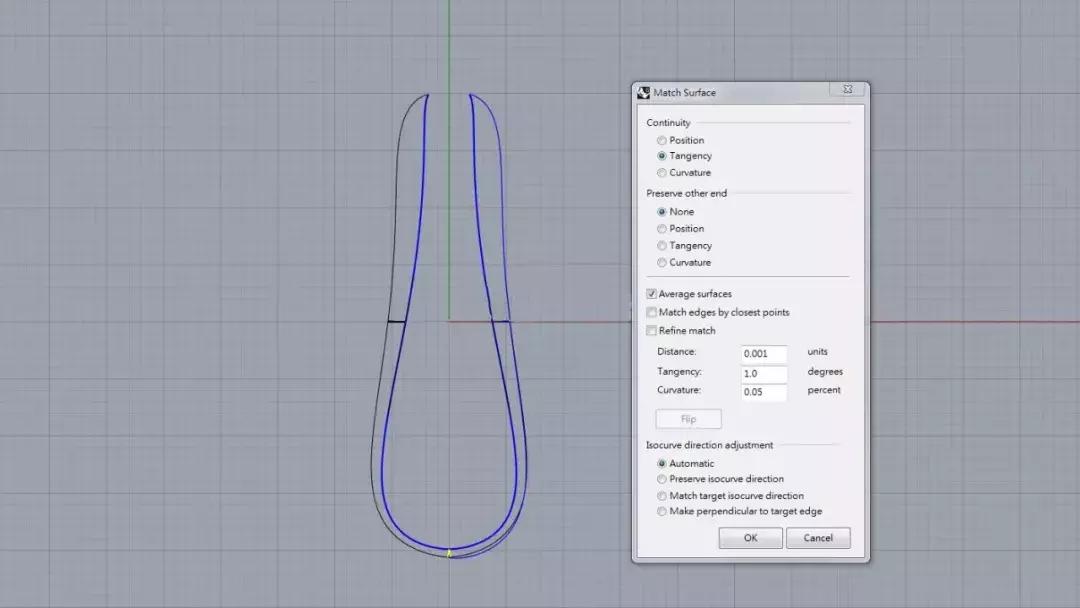

镜像，匹配。
【10】
调点。
【11】
利用调点逼近参考圆。 (这里只是近似作法，要更准可能要拆成两个面，或抽出此曲面对应曲线编辑点上的ISO线连同之前做的三阶四点曲线*轨双**)
【12】

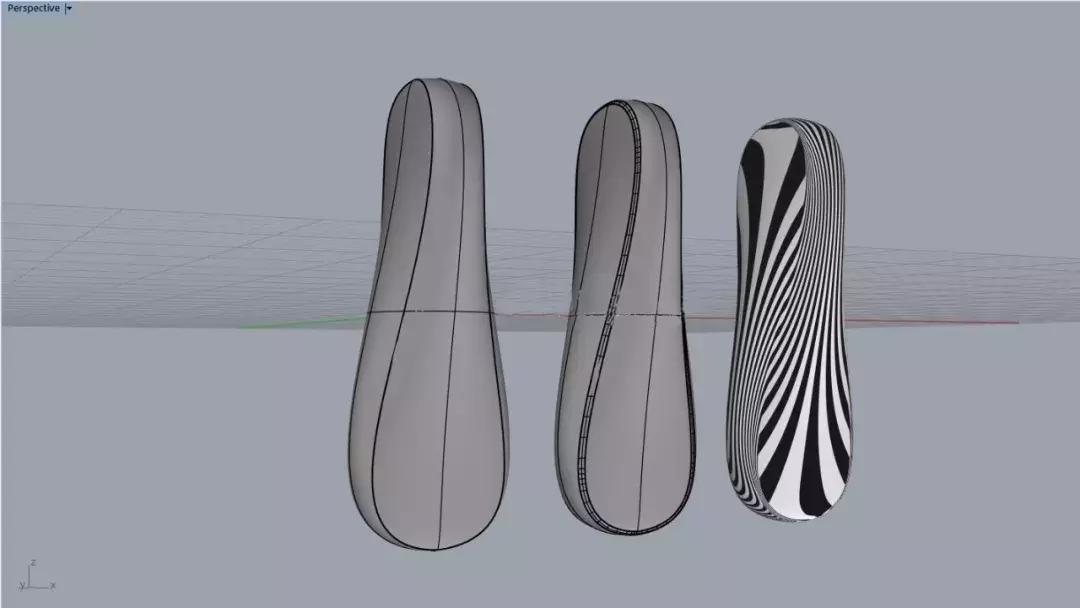

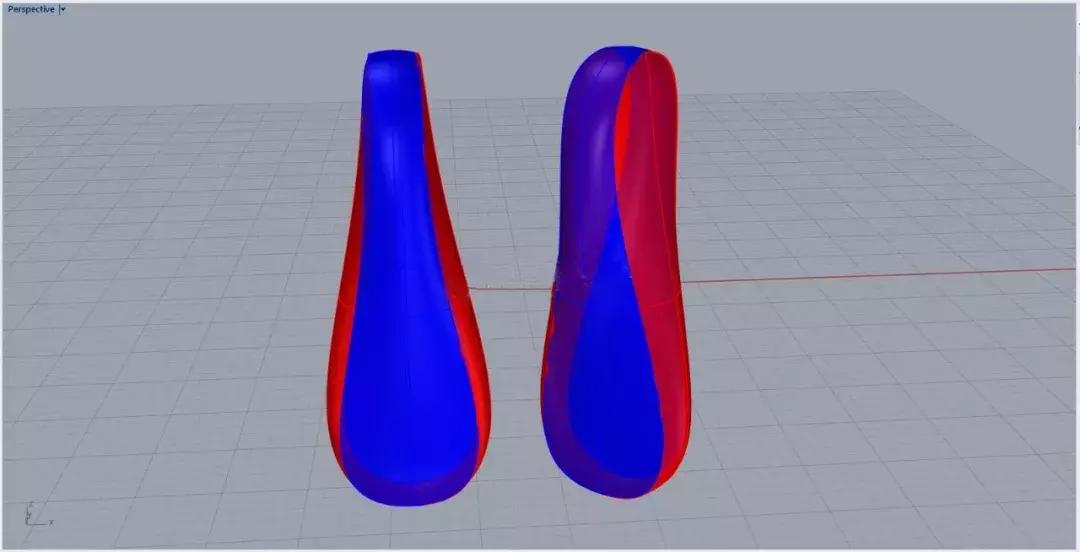

镜像做好的面，导角即成。
你学会了吗？赶快练起来~
