canvas绘制扇形雷达 (canvas绘制仪表图)

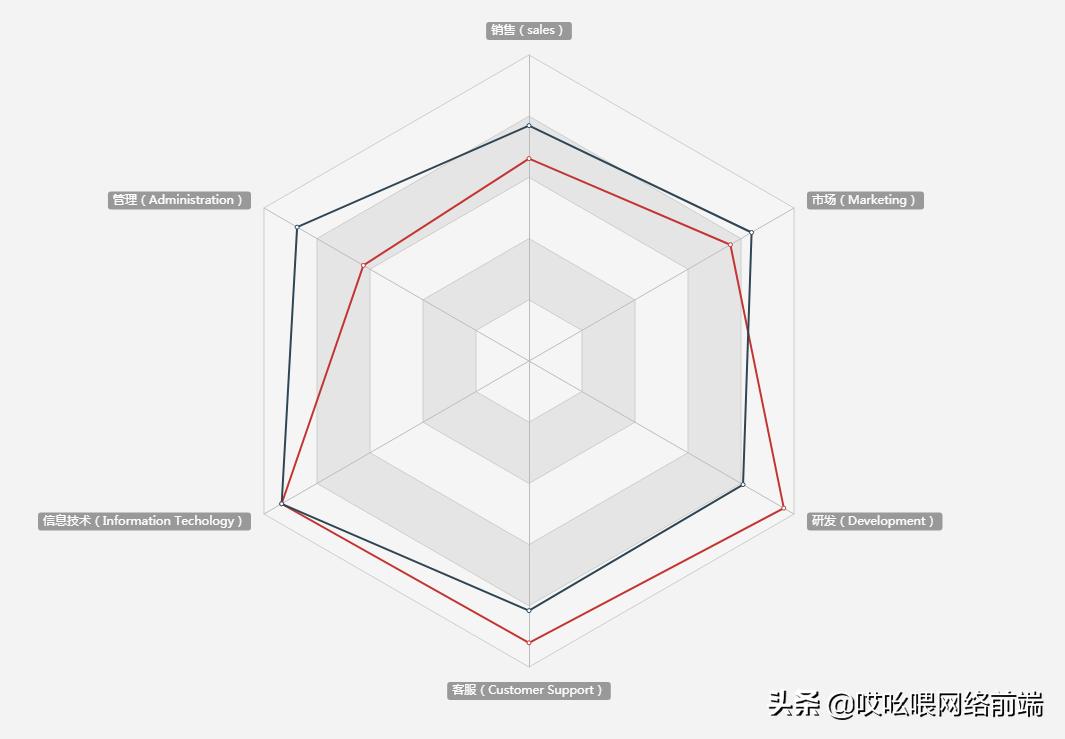

使用原生canvasAPI绘制雷达图。（截图以及数据来自于百度Echarts官方示例库【查看示例链接】)。

二. 重点提示

雷达图绘制的看起来并不复杂，无非就是一些路径点的连线，其中的难点都在于一些细节。

1. 坐标转换
2. 为了避免在绘制过程中不断根据夹角来计算某个数据点的坐标，我们可以让坐标系先移动到绘图中心，然后在绘制过程中逐步旋转并使用context.lineTo(x,y)来连线即可，这样做的好处是很明显的。比如在绘制背景六边形的时候，每次旋转后，路径点压根就不需要移动，直接在循环中每次都调用context.lineTo( )方法连线至同一个数据点即可，看起来位移没有变，实际上随着坐标系的旋转，连线绕过的是多边形的轨迹。
3. 文字的对齐

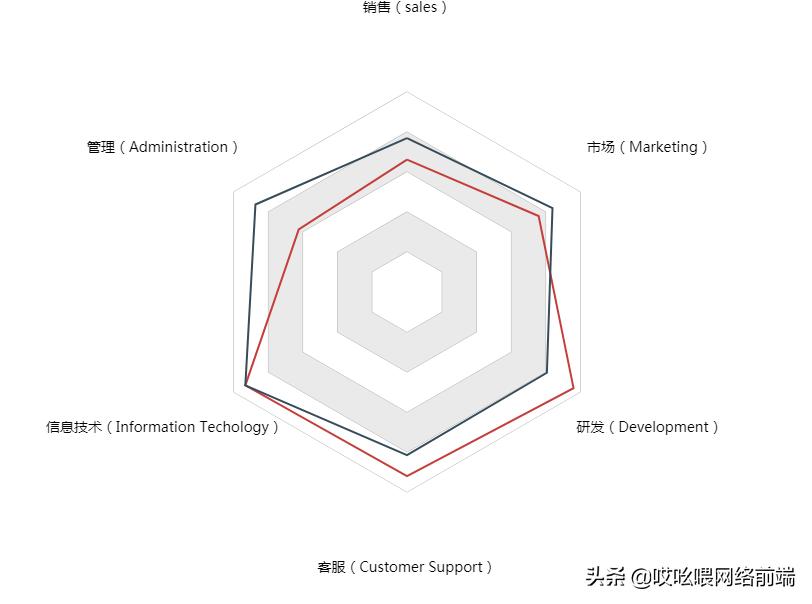

4. 为了让文字保持正常的方向，我们需要将坐标系的旋转恢复到初始状态再进行绘制。绘制的过程中可以根据绘制点和中心连线相对于x轴的角度来动态修改其绘制时的相对点（left,right,center），否则就会出现下图的结果，也就是文字区域的中心到图形中心的距离的确是一致的，但这并不是我们想要的效果。

1. canvas坐标系
2. 请时刻记得canvas坐标系的初始方向是x轴向右，y轴向下，和普通笛卡尔坐标系是不一样的，尤其是在旋转角度和坐标计算的时候，很容易出现和预期角度不相符的结果。

三. 示例代码

//options数据来自于百度Echarts官方示例库
start(options);
/**
 * 绘制图表
 */
function start(options) {
 drawBg(options);
 drawData(options);//绘制雷达图
 drawText(options);//绘制文字
}
function drawBg(options) {
 let length = options.radar.indicator.length;
 let angleStep = -2 * Math.PI / length;
 context.strokeStyle="#b2b2b2";
 context.lineWidth = 1;
 //调整坐标系
 //移动中心点
 context.translate(500,300);
 //将x轴旋转至竖直向上
 context.rotate(-90 * 2 * Math.PI / 360);
 //每次以不同旋转半径绘制多个由大到小的图形
 for(let r = 200; r > 0 ; r -=40){
 //移动至第一个绘图点
 context.save();
 context.beginPath();
 context.moveTo(r,0);

 //转动坐标系绘制所有点
 for(let i = 0; i < length; i++){
 context.rotate(angleStep);
 context.lineTo(r,0);
 }
 context.closePath();
 context.stroke();
 //明暗色替换填充，此处从大到小切换颜色覆盖式绘制即可
 context.fillStyle = Math.round(r / 40) % 2 ? 'white':'#eaeaea';
 context.fill();
 context.restore();
 }
}
/**
 * 绘制数据
 */
function drawData(options) {
 //解构赋值拿到数据关键点
 let {radar:{indicator:indicators},series:[{data:data}]} = options;
 let colors = ['#c43e3a','#364c5a'];
 let length = indicators.length;
 let angleStep = -2 * Math.PI / length;
 for(let i = 0; i < data.length; i++){

 context.save();
 context.beginPath();
 context.moveTo(200 * data[i].value[0] / indicators[0].max,0);

 //遍历每组数据
 for(let j = 1; j < data[i].value.length; j++){
 context.rotate(angleStep);
 context.lineTo(200 * data[i].value[j] / indicators[j].max,0);
 }
 context.restore();
 context.lineTo(200 * data[i].value[0] / indicators[0].max,0);
 context.strokeStyle = colors[i];
 context.lineWidth = 2;
 context.stroke();
 }
 context.restore();
}
//绘制文字
function drawText(options) {
 let {radar:{indicator:indicators}} = options;
 let length = indicators.length;
 let angleStep = 2 * Math.PI / length;
 let r = 220;
 context.fillStyle = 'black';
 context.font = "14px bold 黑体";
 context.textAlign = 'center';
 context.rotate(90 * Math.PI * 2 / 360);
 for(let i = 0; i < indicators.length; i++){
 let curAngle = -90*2*Math.PI/360 - angleStep*i;
 //根据方向调整文字的对齐点
 let cos = Math.cos(curAngle);
 if (Math.abs(cos) < 10e-4) {
 context.textAlign = 'center';
 }else if(cos > 0){
 context.textAlign = 'left';
 }else{
 context.textAlign = 'right';
 }
 console.log(indicators[i].name, Math.cos(curAngle))
 context.fillText(indicators[i].name, r * Math.cos(curAngle), r * Math.sin(curAngle));
 }
}

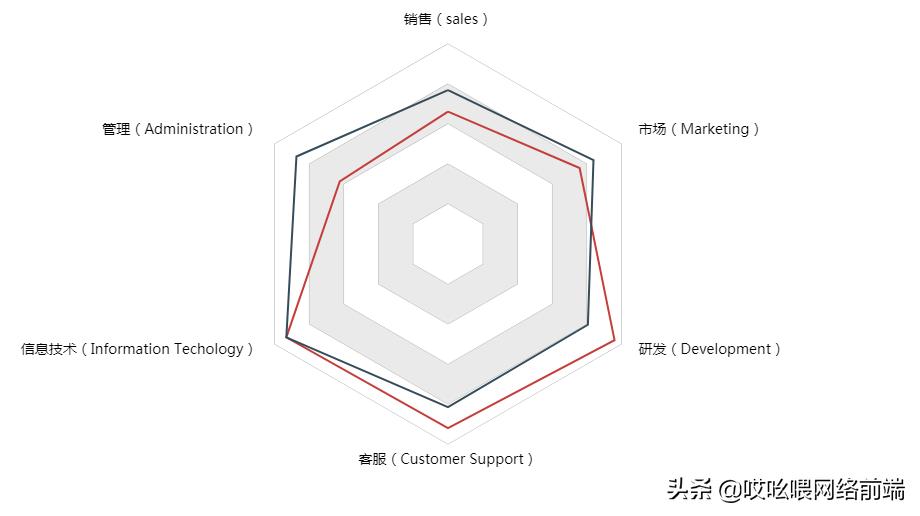

浏览器中可查看效果：

百度Echarts官方示例库中有这样一个雷达图的示例，展示了在雷达图上表现时间维度的示例，感兴趣的读者可以自行查看。
