「材料」网红导光板、导光线、导管条有什么区别？
采用导光板材料
做建筑装饰或室内装饰
随着空间的变化
导光板也会营造出不同的空间氛围产生导光、透光的效果
那么什么是导光板呢？
从5个方面了解一下导光板
- 1. 导光板、导光线、导管条有什么区别？
- 2. 导光板的分类
- 3.导光板有什么性能特点？
- 4. 导光板的制作工艺
- 5. 应用案例
一. 导光板、导光线、导管条有什么区别？

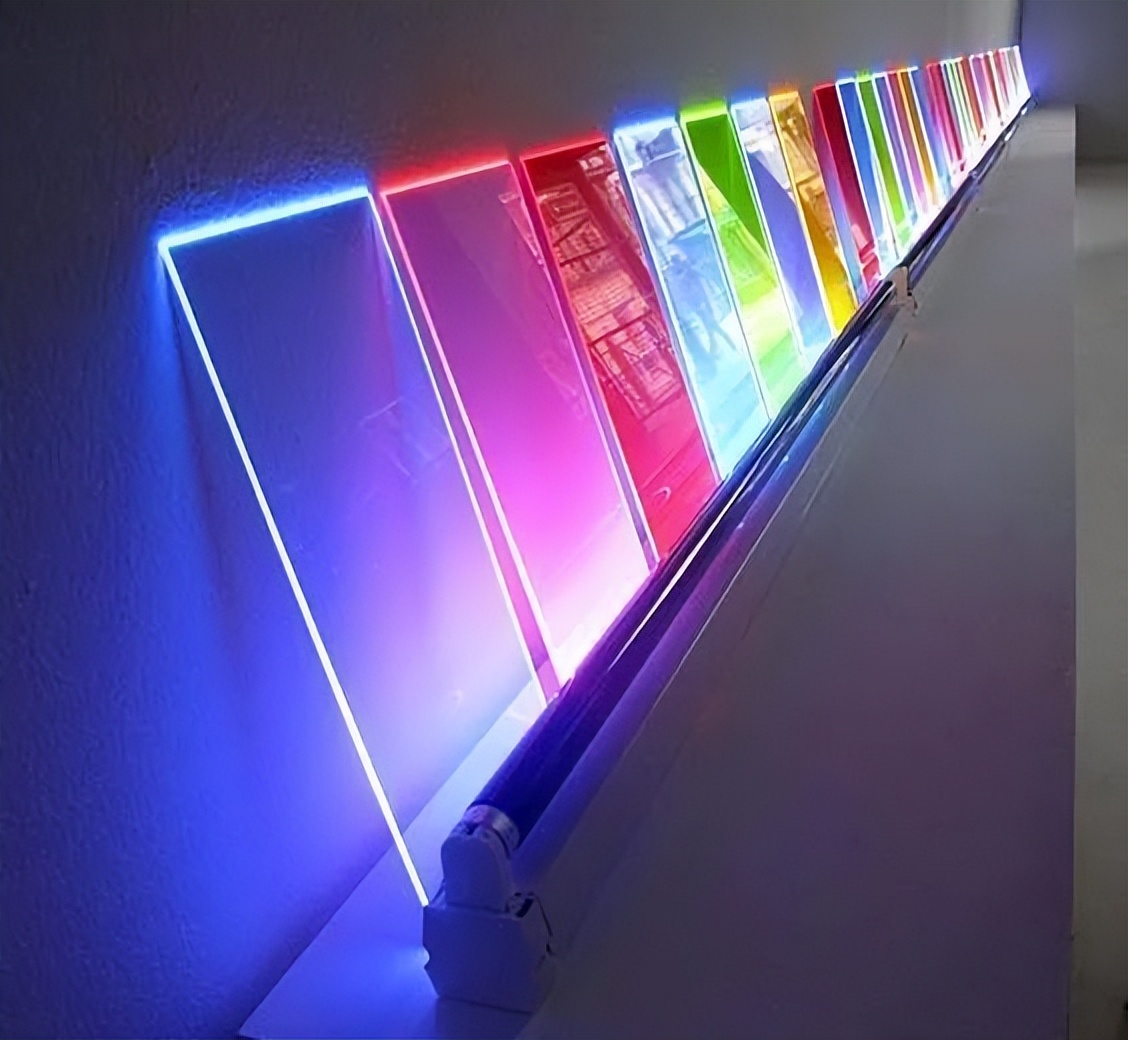

导光板 (light guide plate)是利用光学级的 亚克力/PC板材 ，用具有极高折射率且不吸光的高科技材料，在光学级的亚克力板材底面用 激光雕刻、V型十字网格雕刻、UV网版印刷技术 印上导光点。
利用光学级亚克力板材吸取从灯发出来的光在光学级亚克力板材表面的停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。
反射片的用途在于将底面露出的光反射回导光板中，用来提高光的使用效率 ; 同等面积发光亮度情况下，发光效率高，功耗低。单面微结构阵列导光板一般采用压出成型的制作工艺。
相似的材料还有 : 导光线、导光条、导光柱。

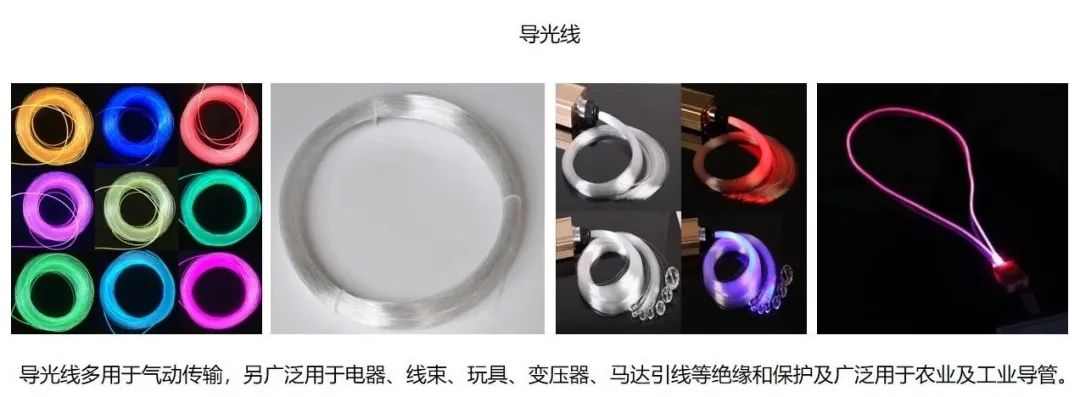

①什么是导光线？
线发光，随意变换色彩；柔软，可随意弯曲、造型；安全、节能、环保、免维护；防水、防紫外线；使用寿命长，使用范围广。
导光线 多用于气动传播，另广泛用于电器、线束、玩具、变压器、马达引线等绝缘和保护及广泛用于农业及工业导管。也可广泛用于勾勒建筑物楼宇和水池游泳池的轮廓、岩洞照明以及走廊、楼梯、地下隧道的道路指引以及室内光纤线条灯。

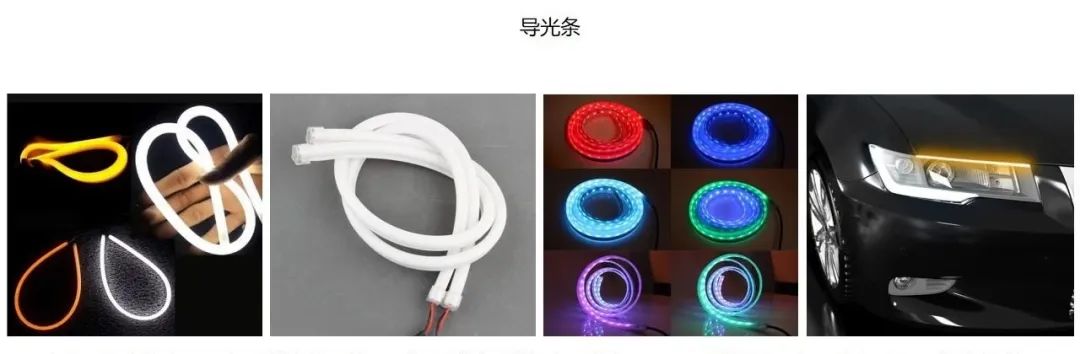

②什么是导光条？

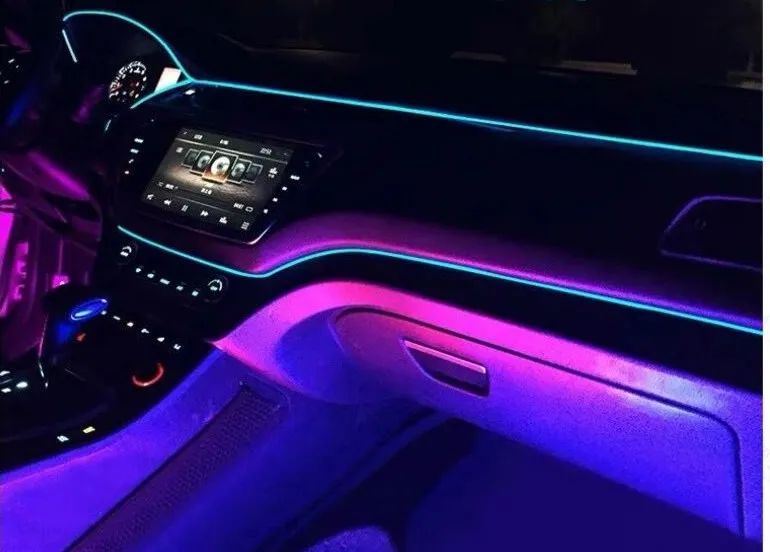

导光条 是灯产品的发光部分，大概由光源和光导组成。一般在汽车里面起到装饰效果的照明灯。
导光条一般再汽车里面起到装饰效果的照明灯，能达到烘托车里的氛围，而且能够按照自己的喜爱和需求随意选择。

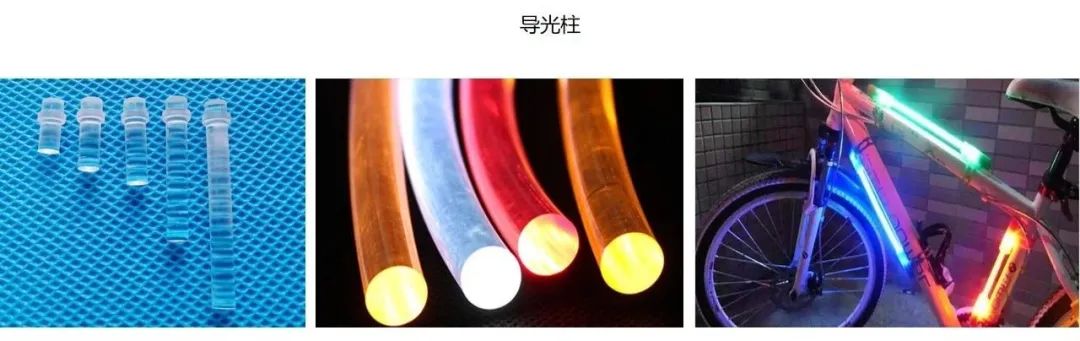

③什么是导光柱？
导光柱 就是将光以最小的损耗从一个光源传输到距离该光源一定距离的另一个点的装置。通常是采用光学材料制成，如：丙烯酸树脂、聚碳酸脂、环氧树脂和玻璃。
导光柱又称TPU导光圆条，环保耐用，用途广泛，常用于宠物项圈、自行车导光、装饰柜导光、路牌导光等。
二. 导光板的分类
导光板可分为四大种类：
①按形状
平板: 导光板从入光处来看为长方形。
楔形板: 又称斜板，从入光处来看为一边为厚一边为薄成楔形(三角形)状。
②按网点
印刷式: 导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR和UV两种。
非印刷式: 将网点在导光板成形时直接成形在反射面。又分为化学蚀刻(Etching)、精密机械刻画法 (V-cut)、光微影法(Stamper)、内部扩散。
③按照入光
侧入光式: 将发光体(灯管或LED)放置于导光板之侧部。
直下式: 将发光体(灯管或LED)放置于导光板之下方。
④按成形
射出成形: 应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形。
裁切成形: 将光学级PMMA原板经过裁切工序完成成品。
三 . 导光板的性能特点
- 1. 可以任意裁切成所需要的尺寸 ，也可以拼接使用，工艺简单，制作方便
- 2. 寿命长室内可正常使用8年以上 ，安全环保，耐用可靠户内外皆可适用
- 3. 发光效率高，功耗低
- 4. 可以制作成异型 ，如圆形，椭圆，圆弧，三角形等
- 5. 节约成本， 可以使用较薄的产品
- 6. 可以使用任何光源 ，点线光源做面光源转换，光源包括LEDCCFL(冷阴极灯管)，荧光灯管等

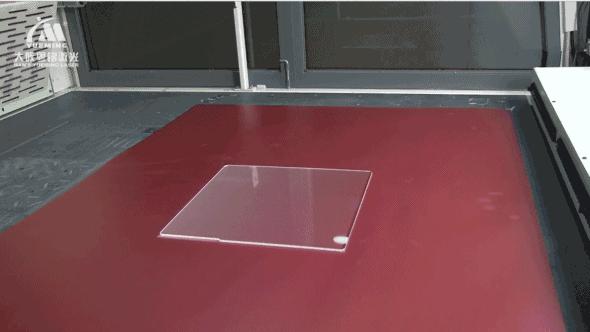

四 . 导光板的制作工艺
导光板制作过程：
1.将亚克力板材切割成所需尺寸； 可用木工锯床改装成切割机或在购买板材时供应商会切割好。
2.出印刷网点菲林； 网点的规律性直接影响导光板整个平面光的均匀度。
3.做印刷丝网版；
4.印刷网点； 将亚克力板一边的保护纸撕开，用酒精把表面残留物刷拭干净再印。
5. 贴上反光膜和按需要贴上散光膜。
五. 导光板应用案例

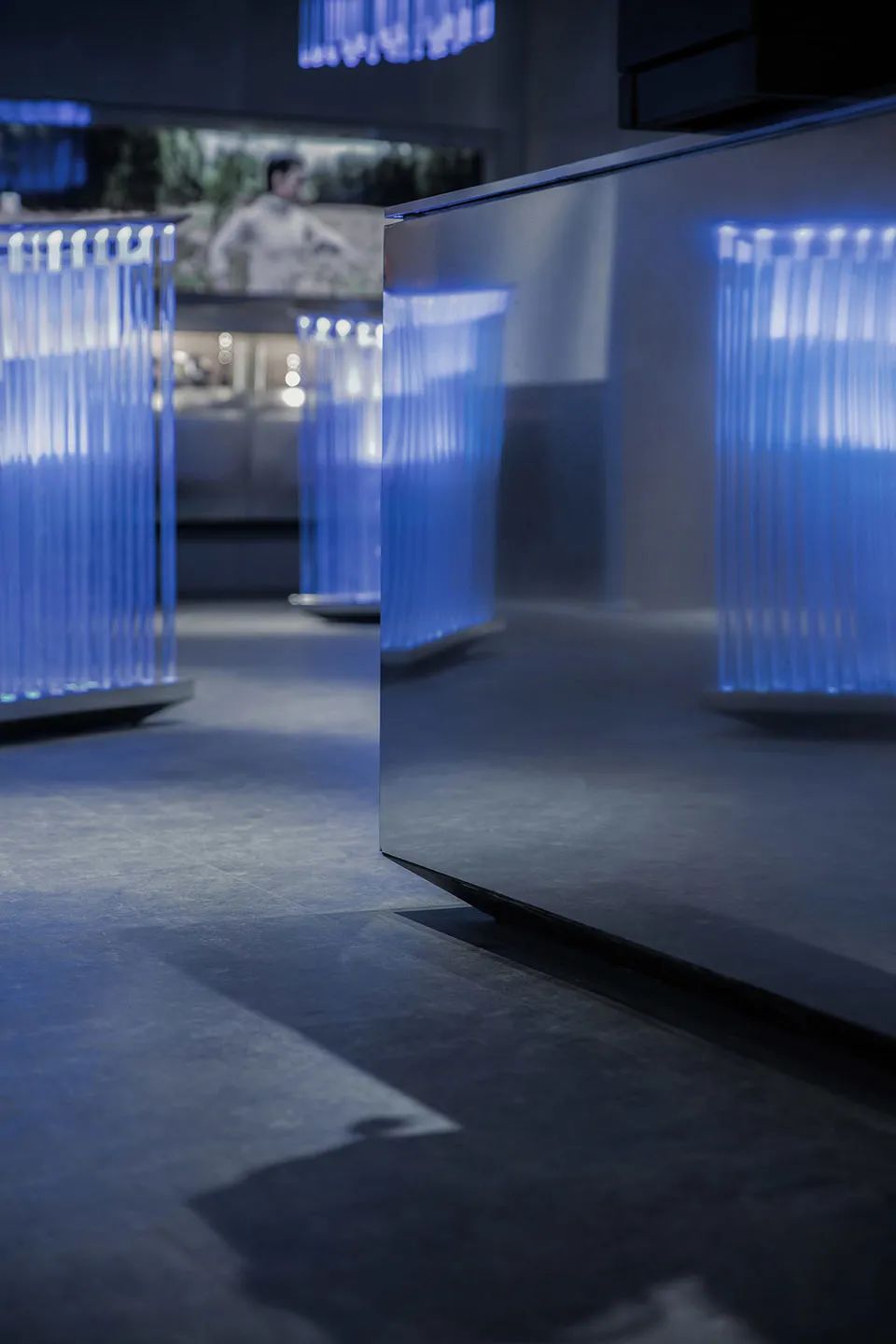

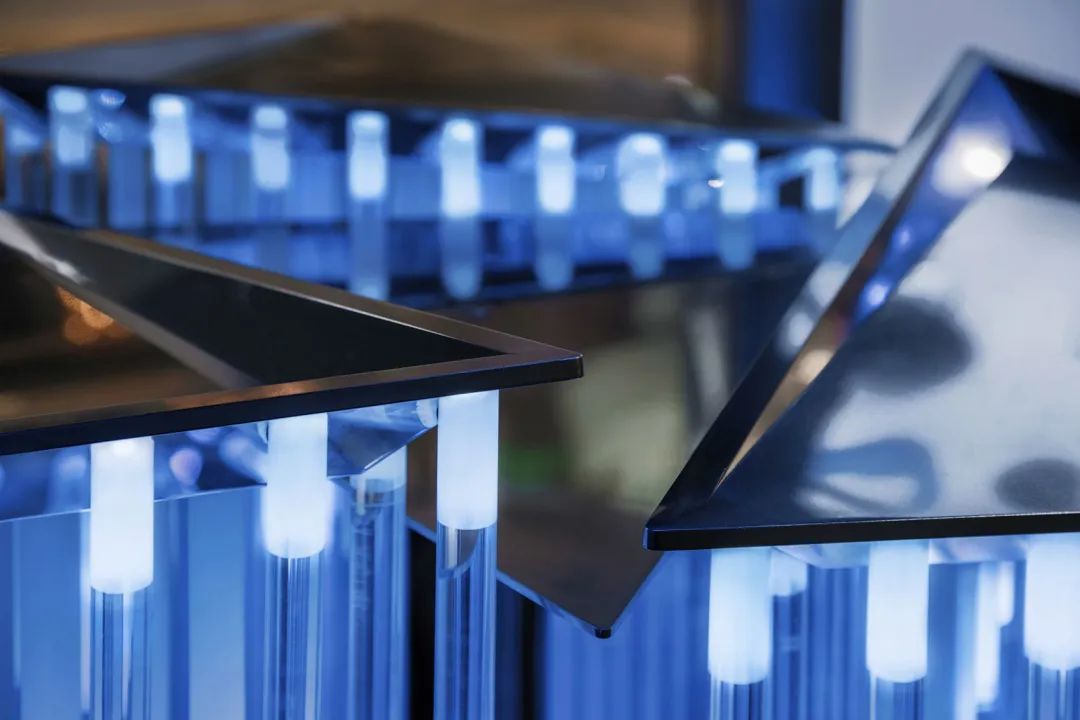

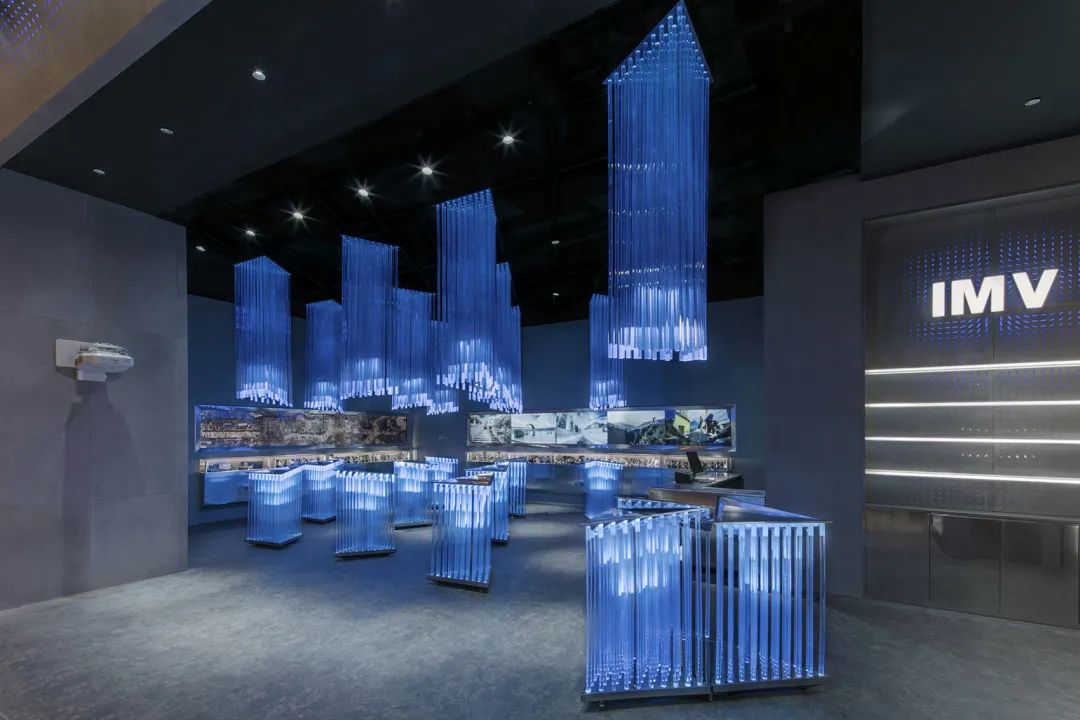

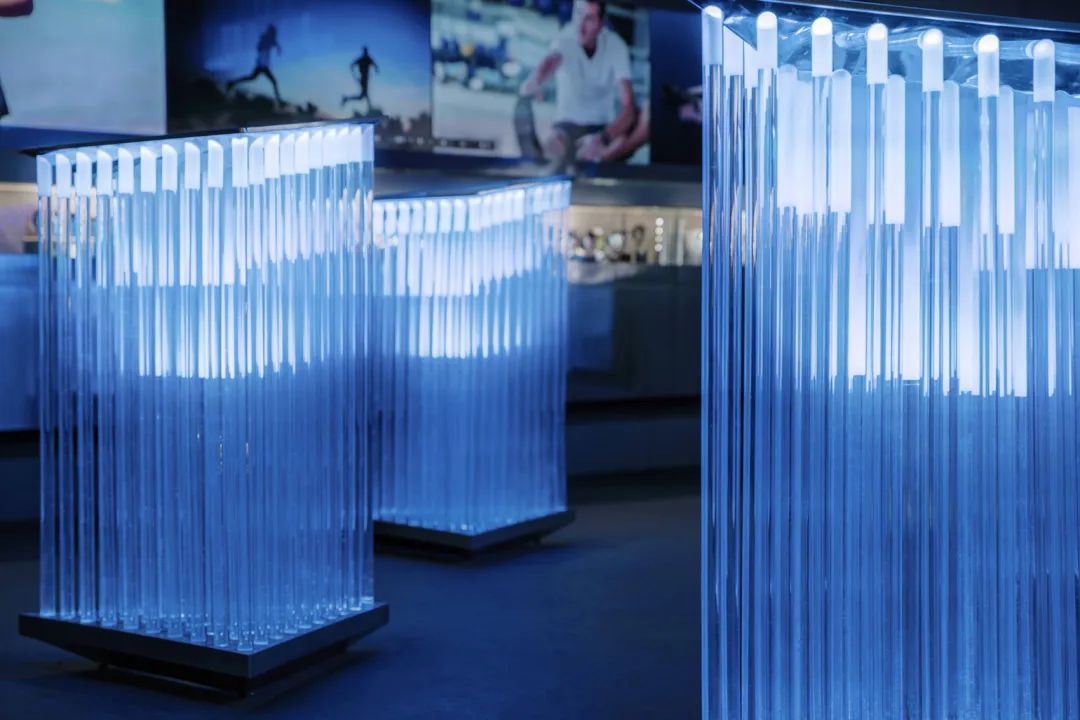

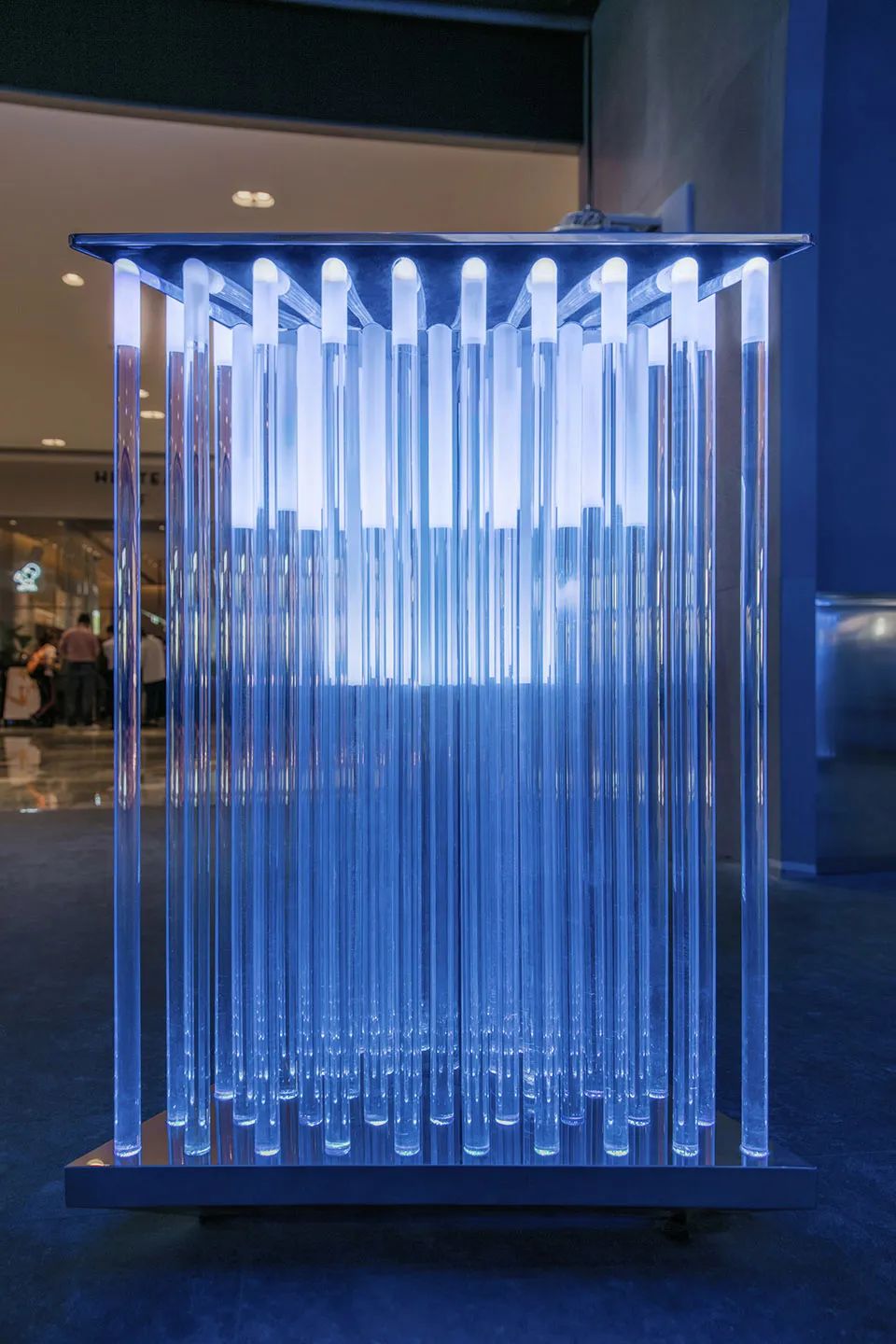

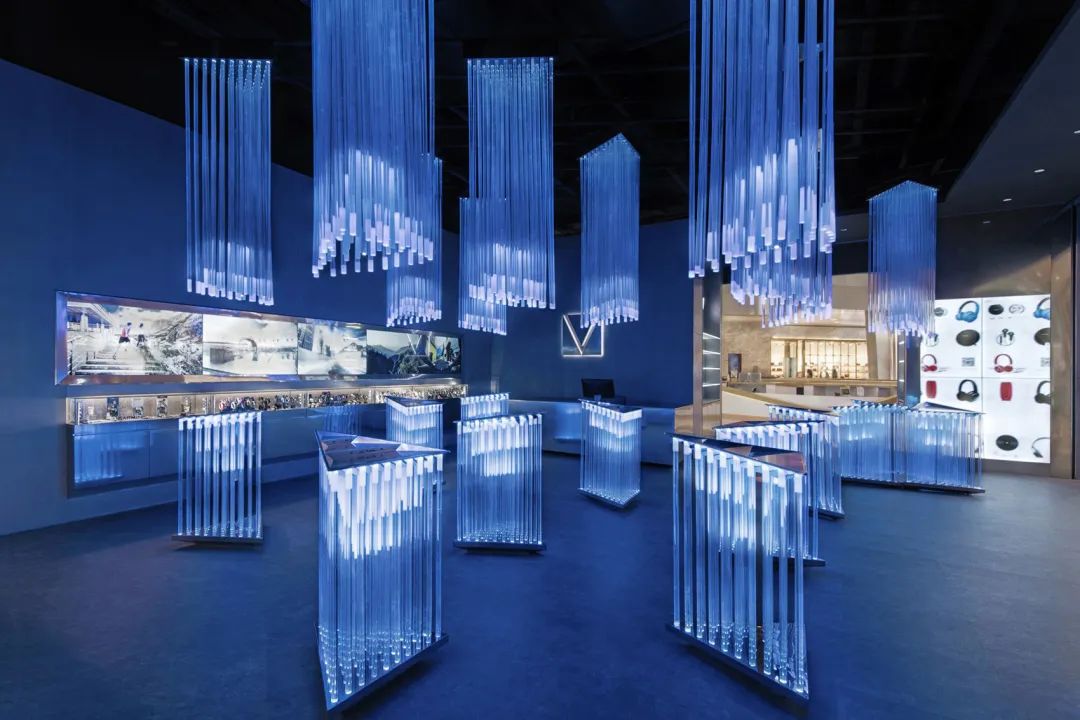

A.杭州IMV智能品牌买手店
杭州 / dongqi栋栖设计
在中岛展台设计上，创造性的使用了导光亚克力柱。每一根亚克力柱经过不同的表面打磨处理，在空间上形成通高的三棱锥发光体。

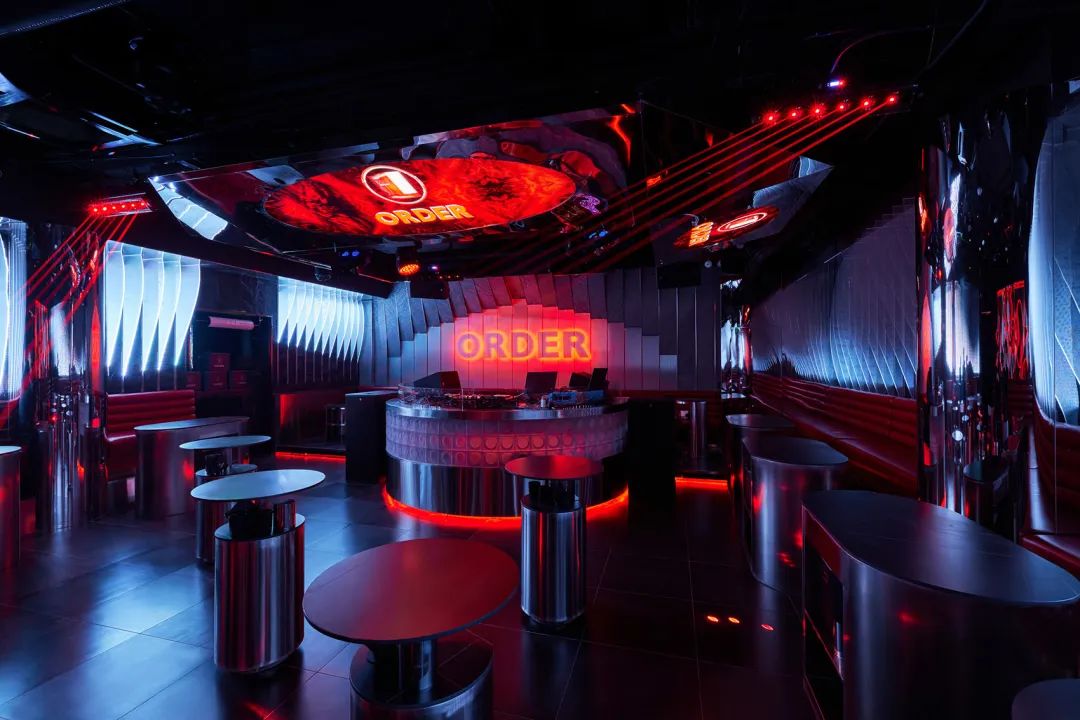

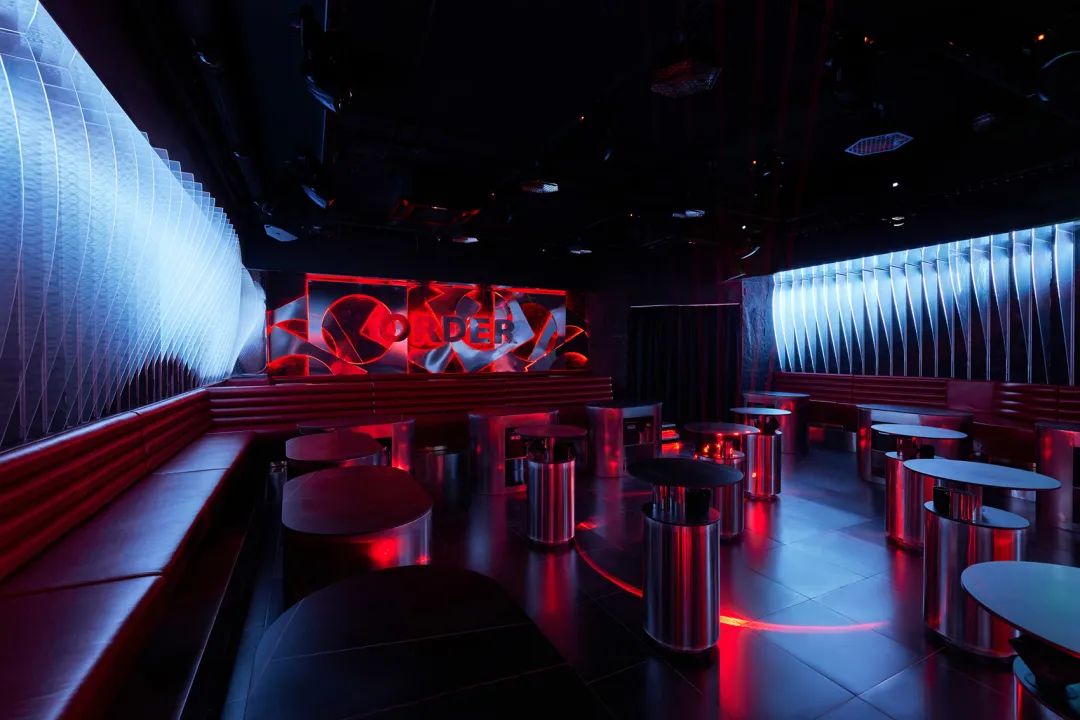

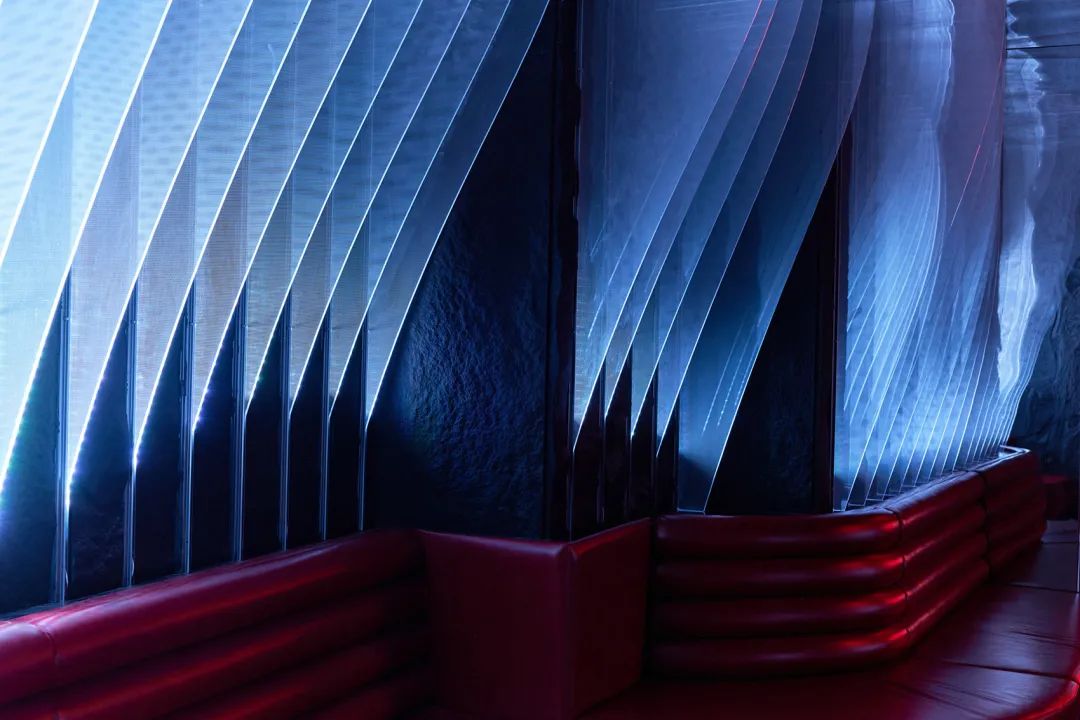

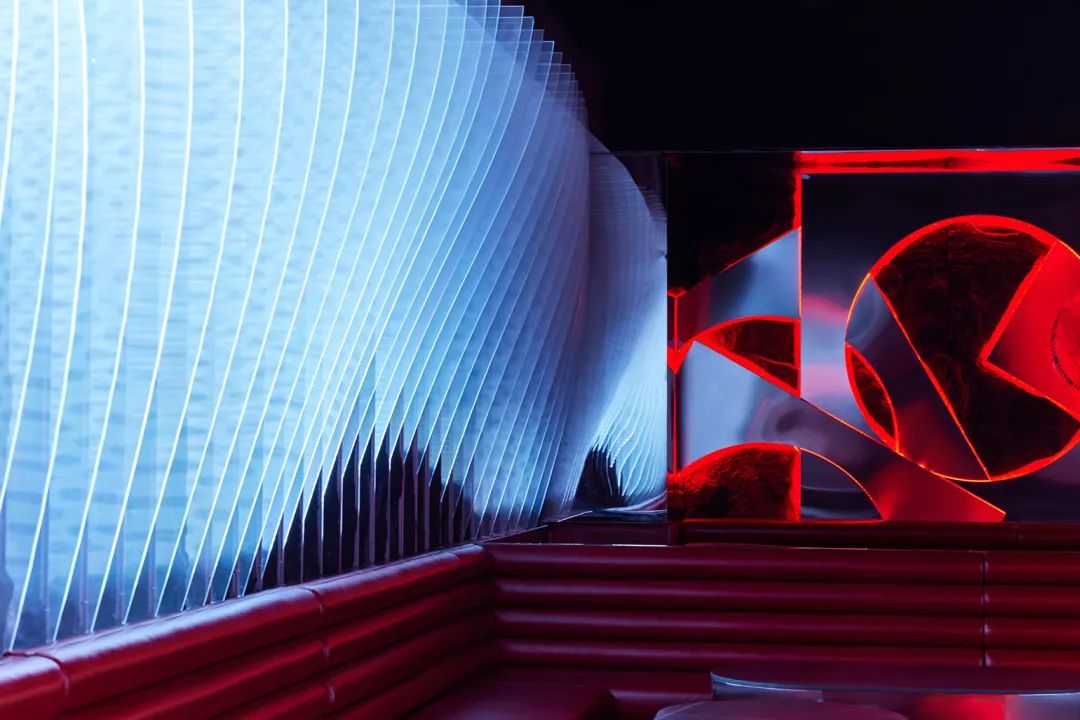

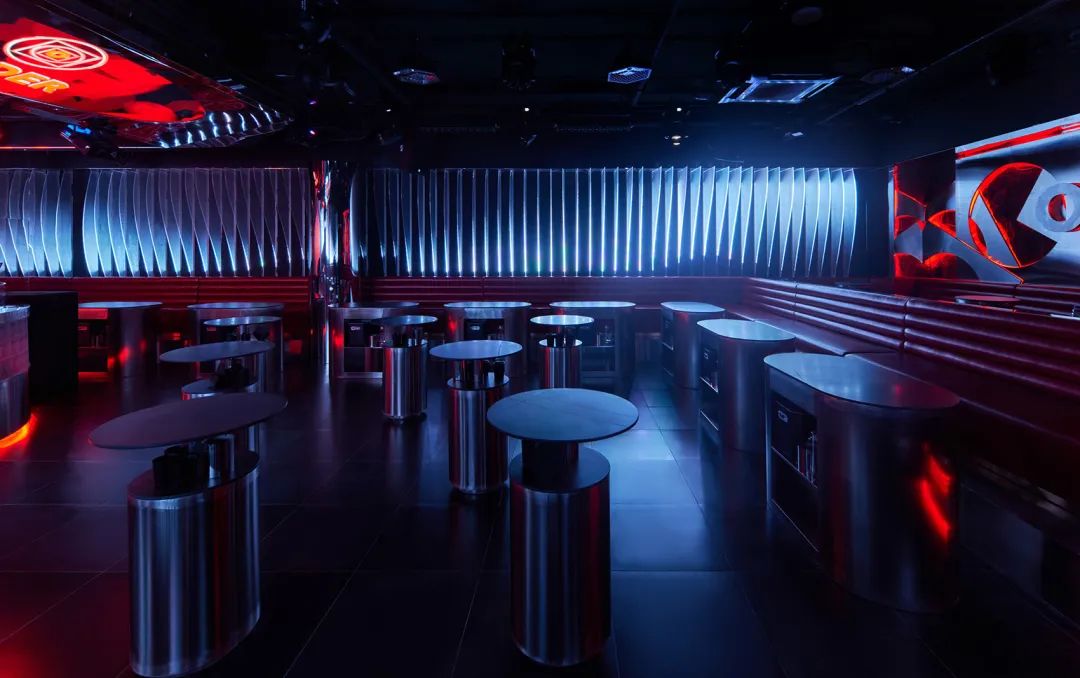

B.ORDER CLUB
济南 / 间禾建筑设计
规则排列的墙体导光板在灯光的变化*体下**现了一种汹涌翻腾的秩序感，波浪般的动作和诡魅的节奏,在有明确边界感的空间中。

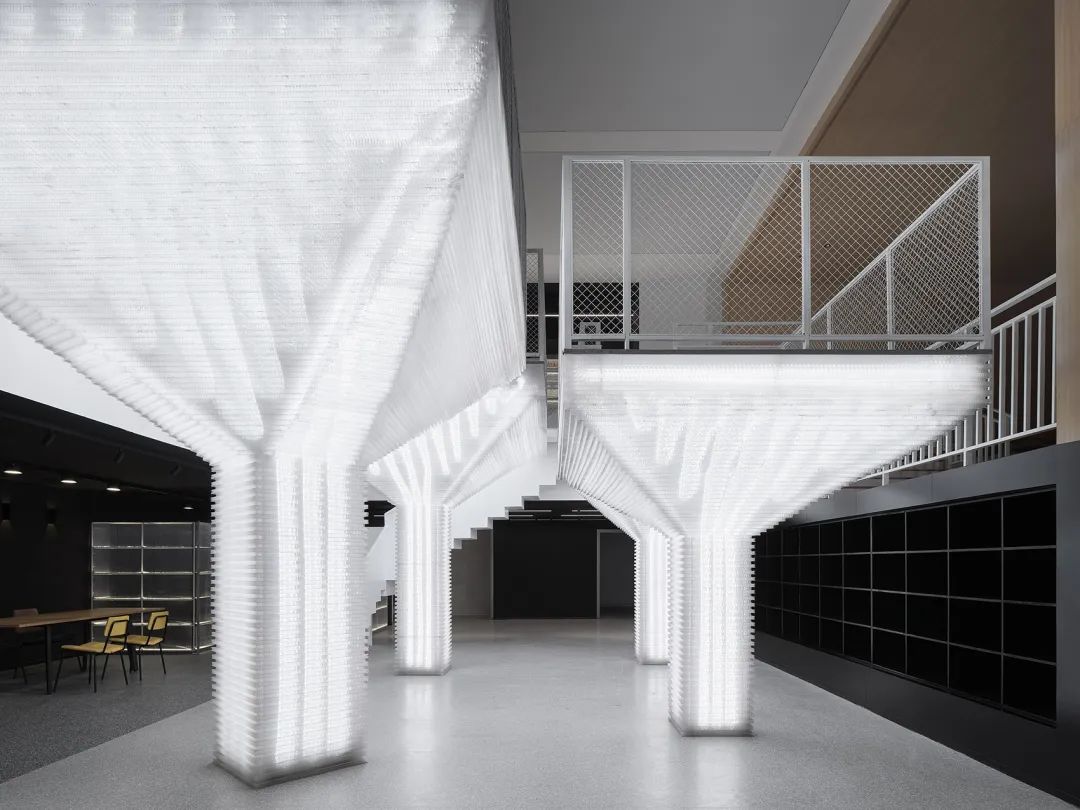

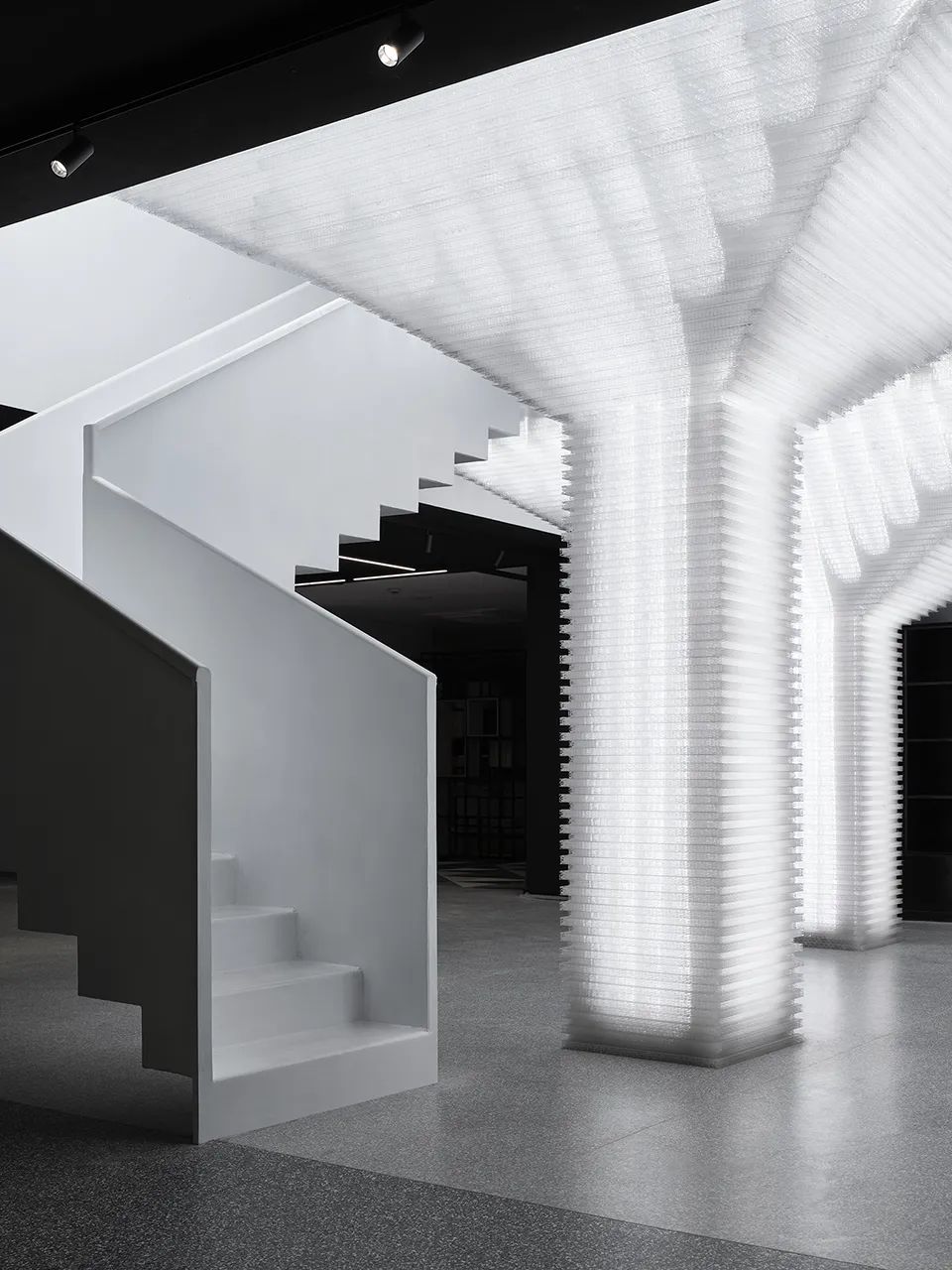

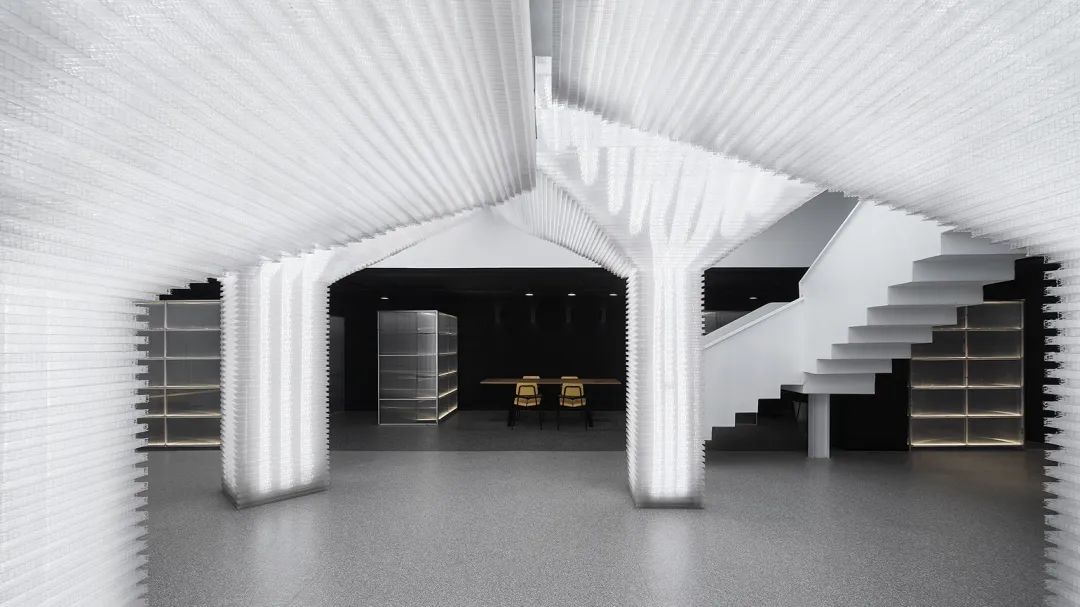

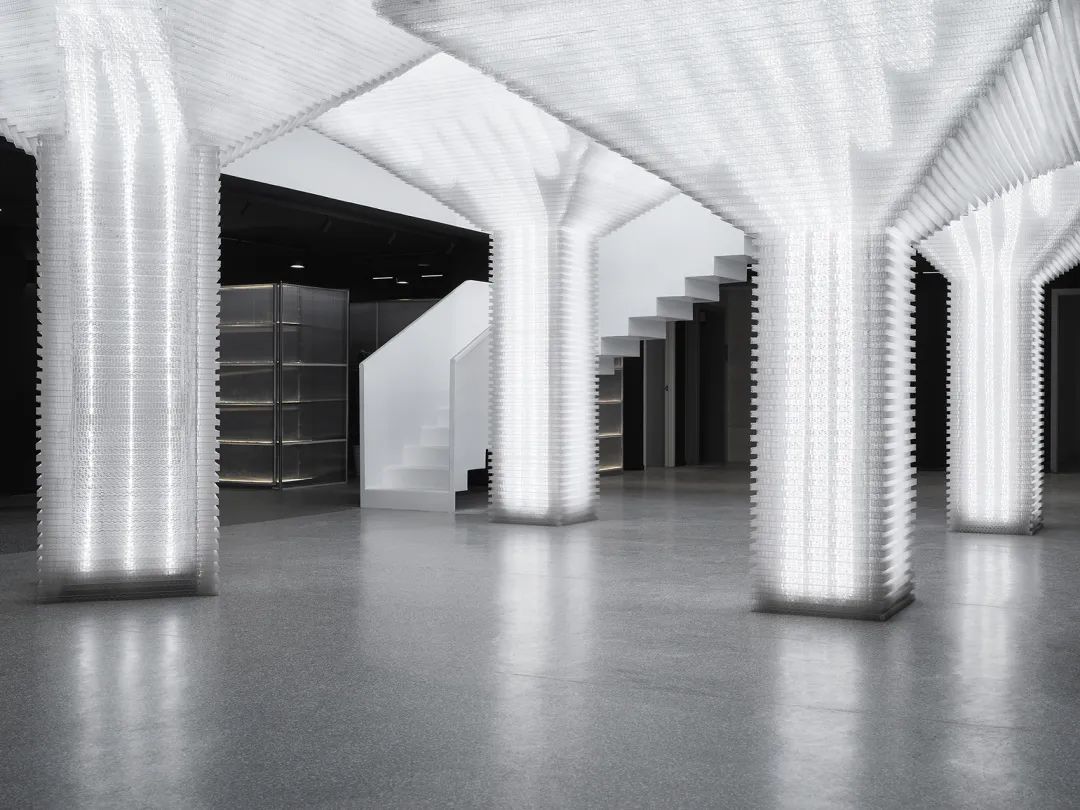

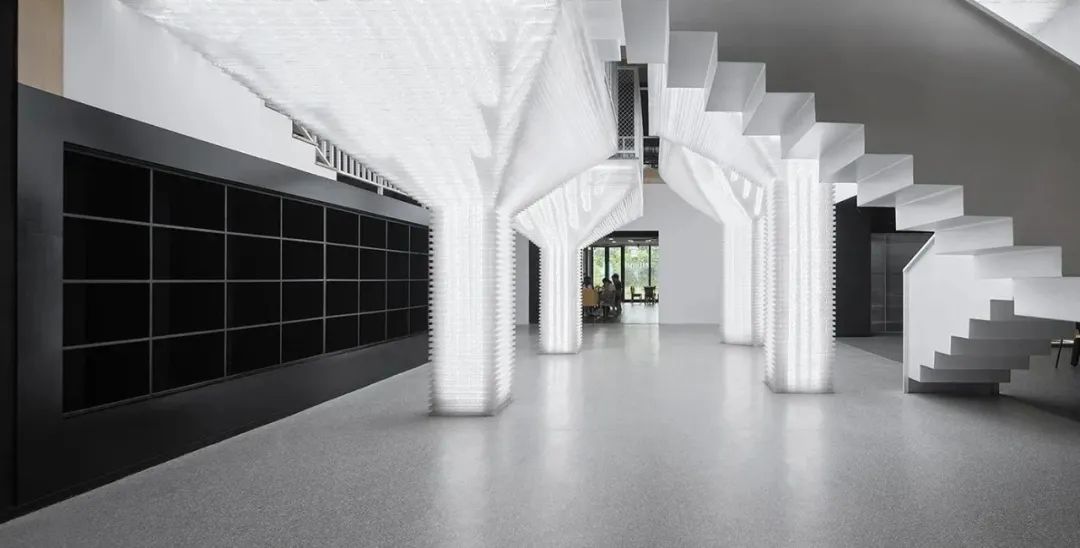

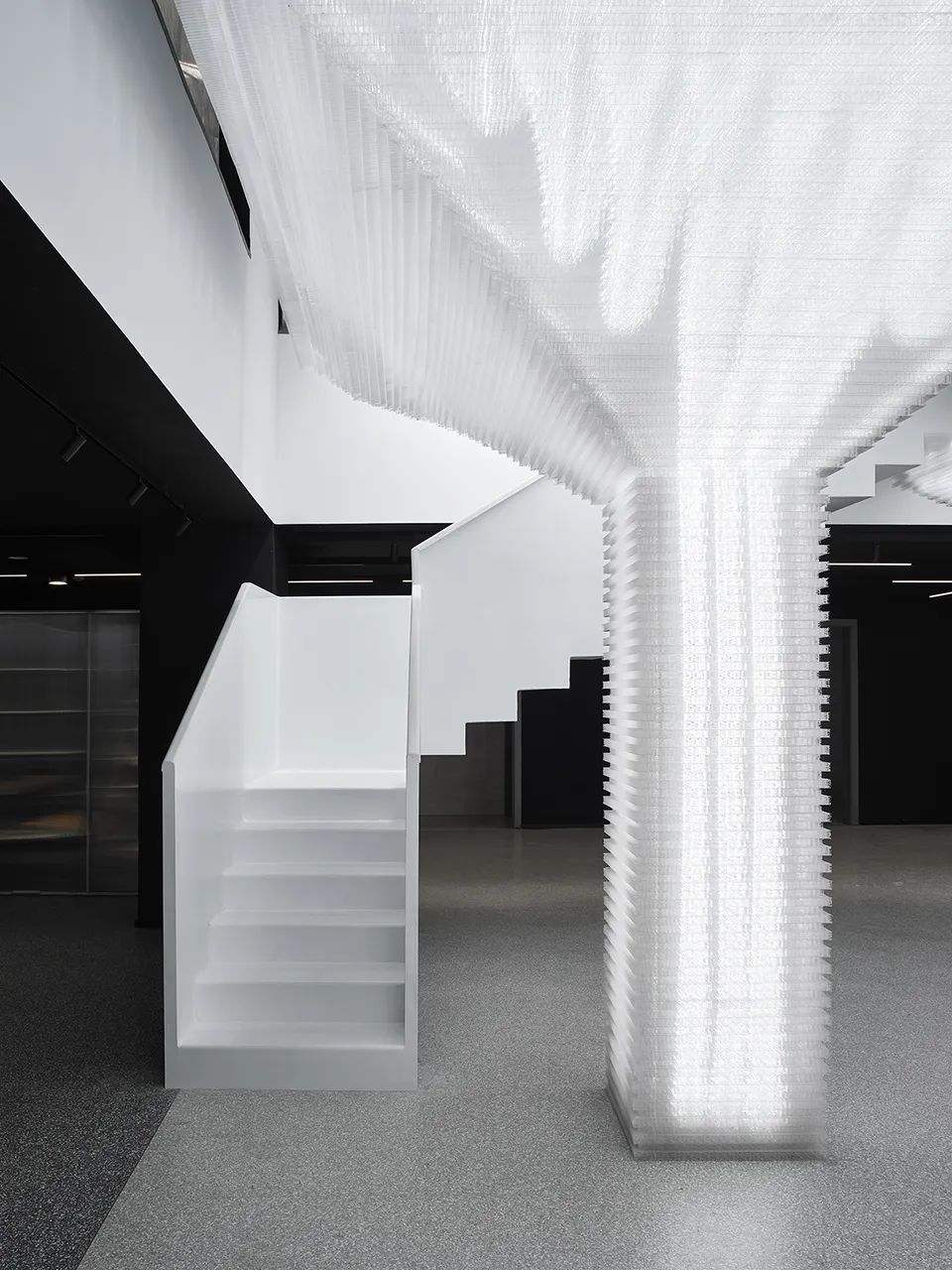

C.上海厂房办公咖啡阅读公共空间改造
上海 / 合尘建筑
中庭上方采用导光板，将柱体像展品一样打亮，与周围黑色的背景形成反差。

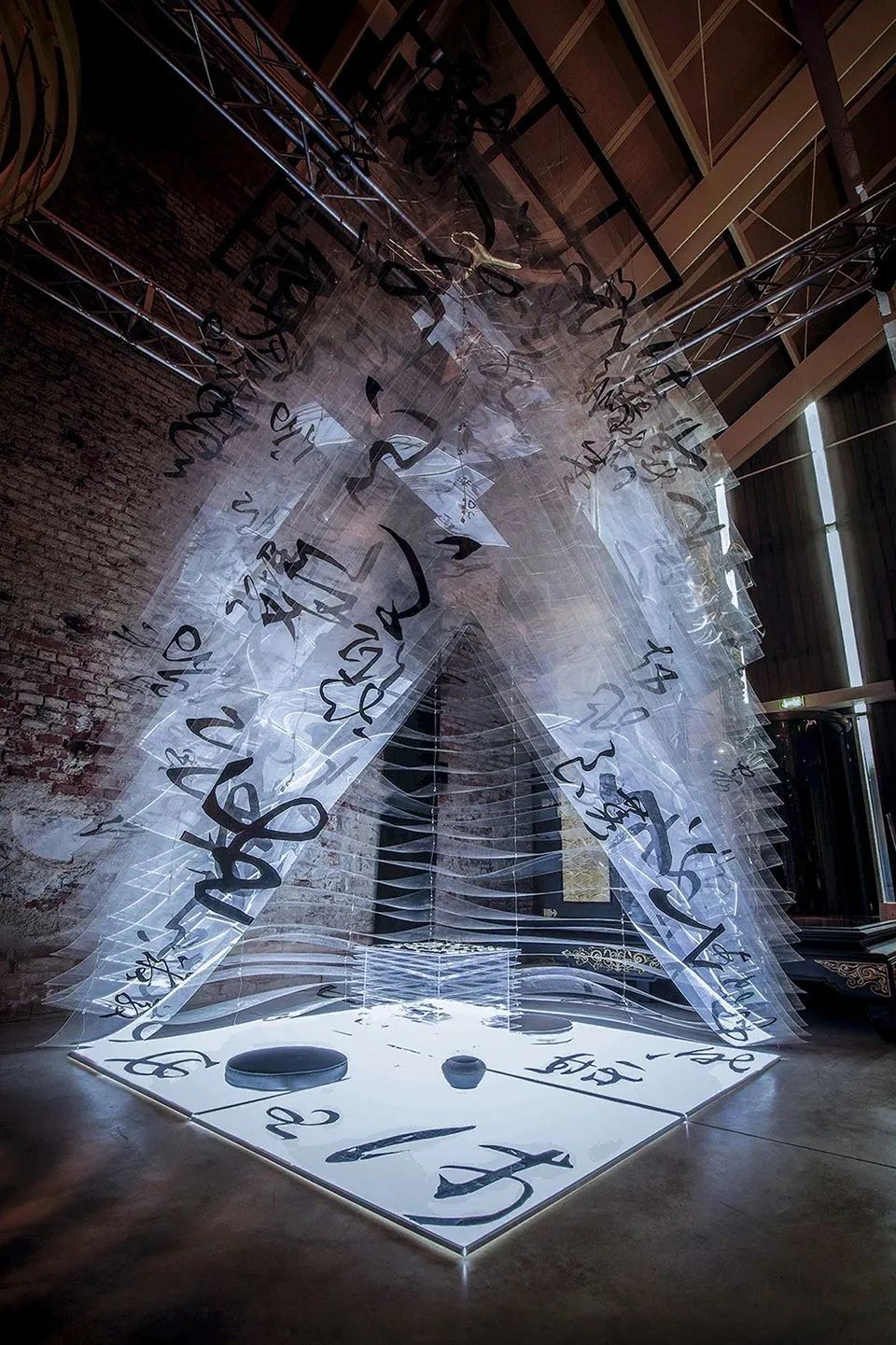

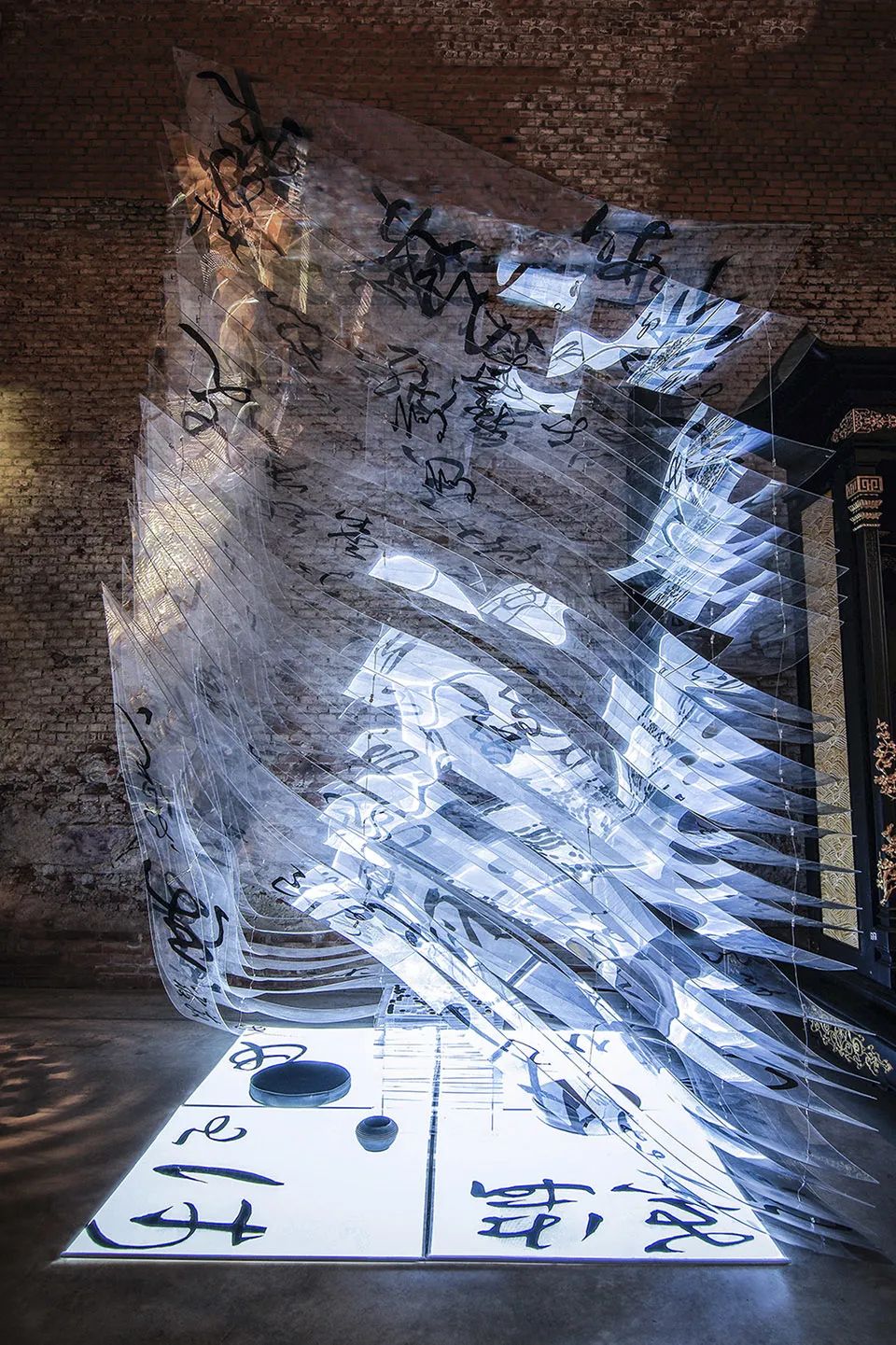

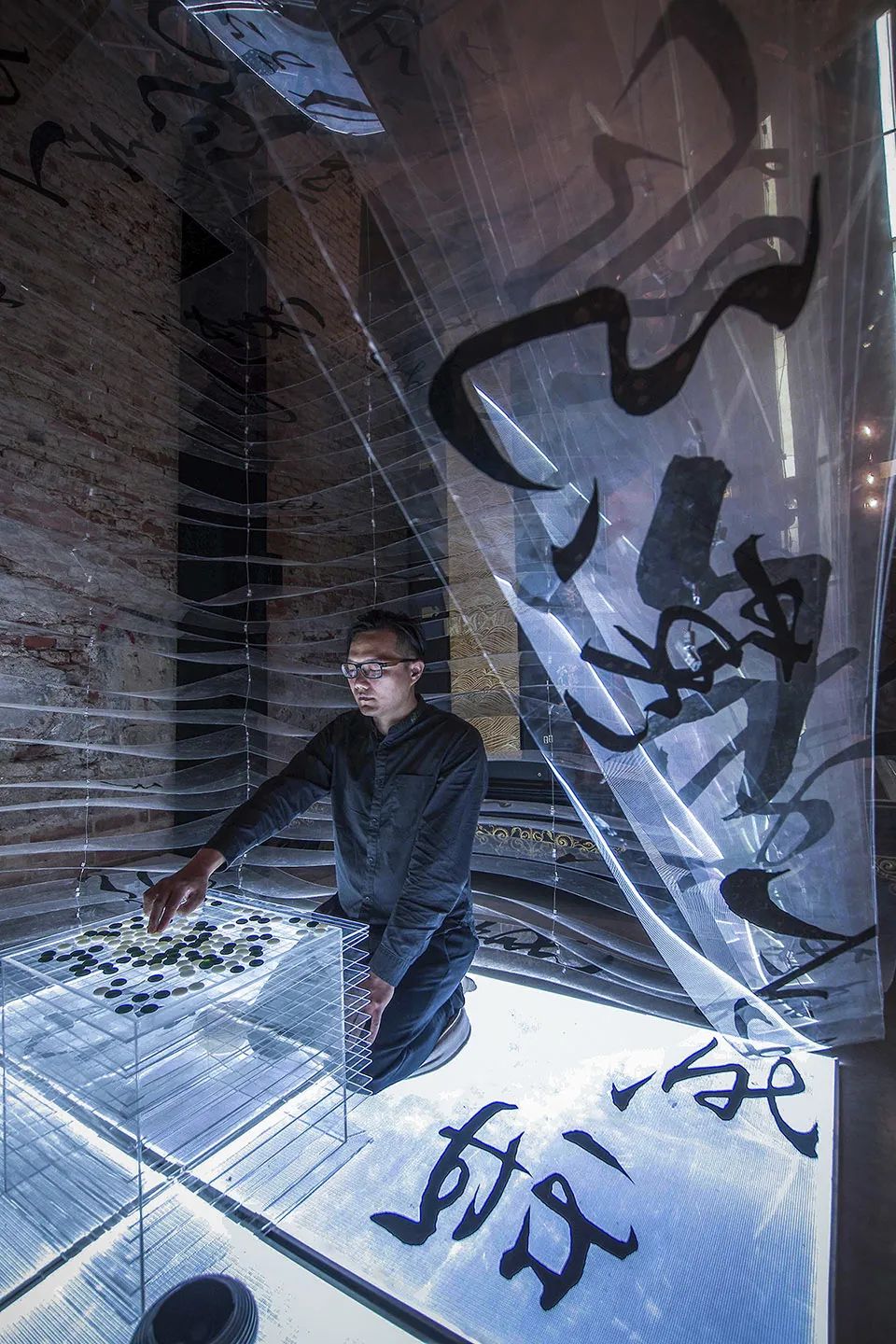

D.回合 – 21届米兰三年展空间装置设计
意大利 / 闊合
装置底部采用导光板，同时，中国古书法写在透明板上，转换而成的立体半透明的空间，呈现出一种若隐若现的浮动感。

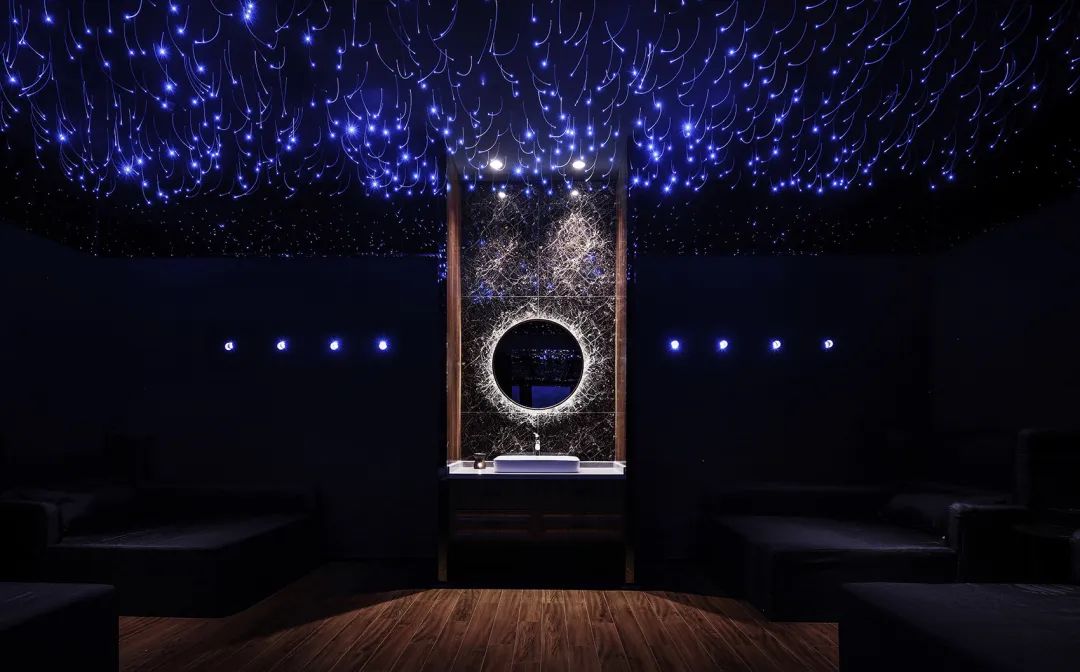

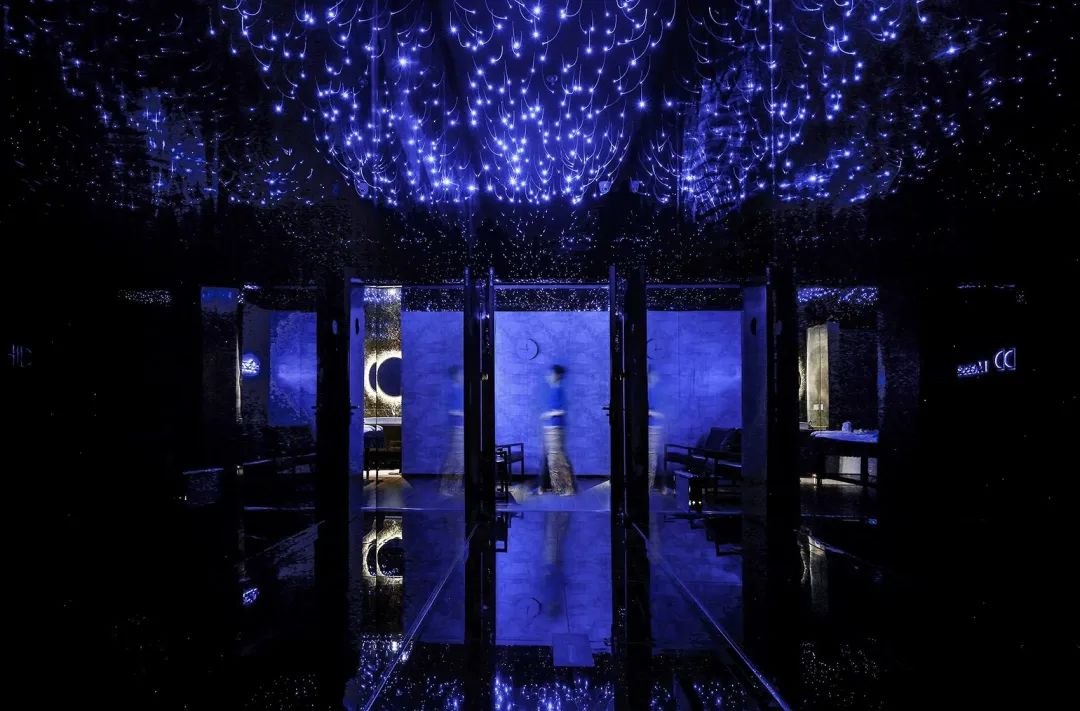

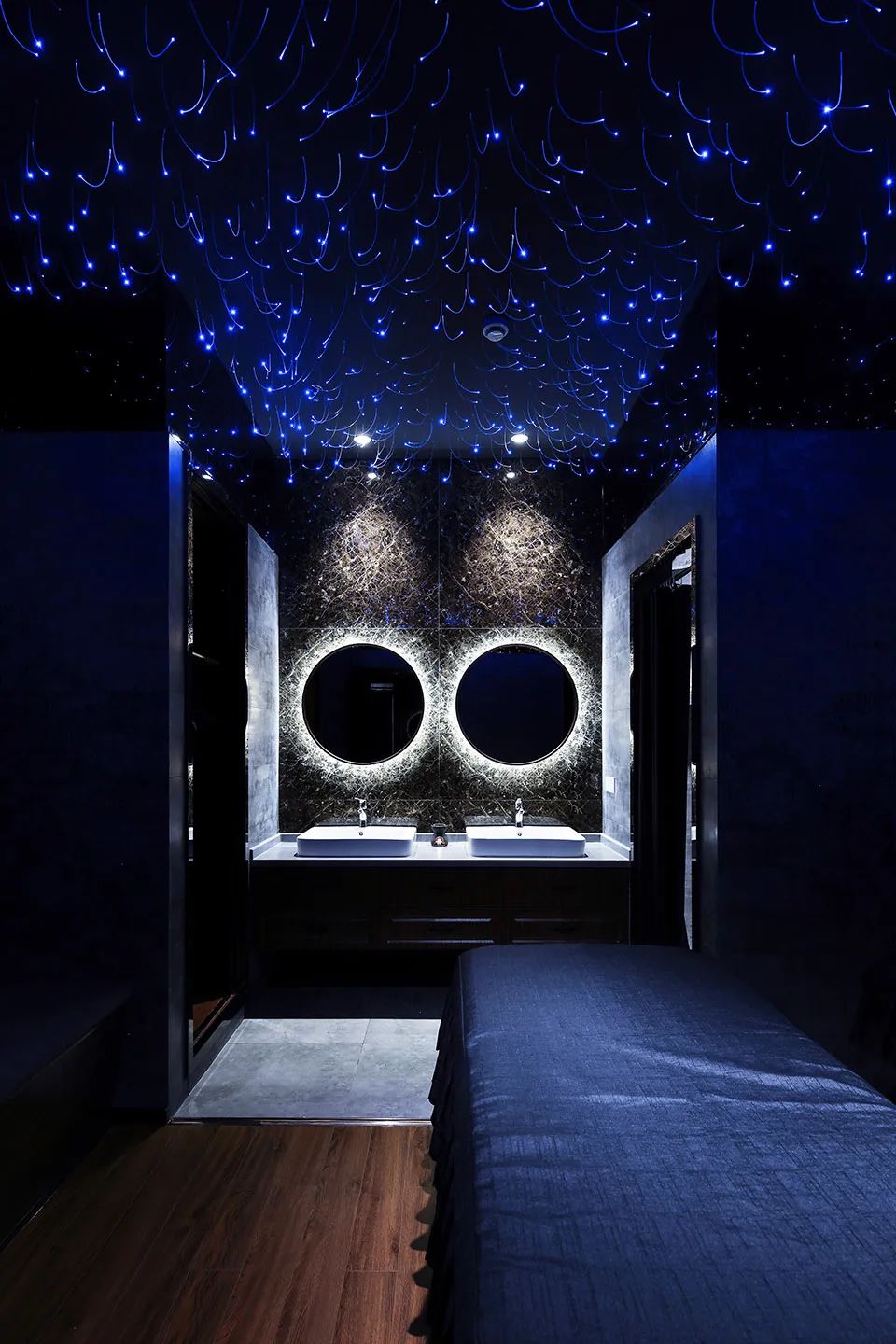

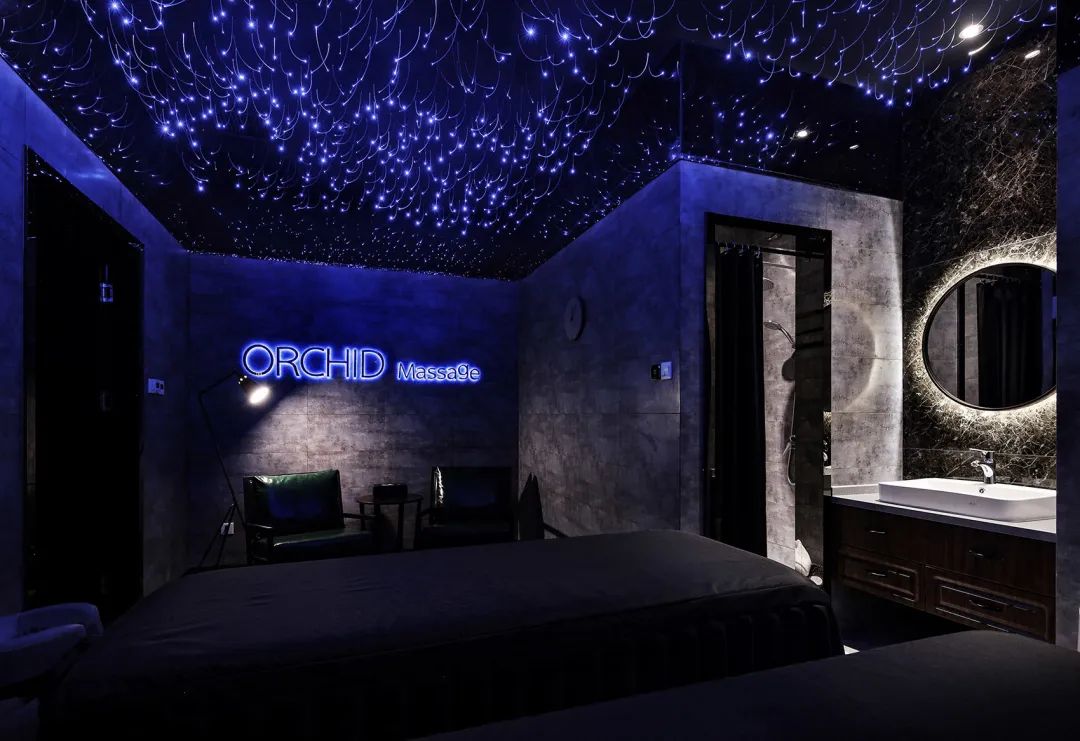

E.Orchid泰式精油spa馆
南京 / 南京缐状建筑设计
光导纤维星空顶将空间无限扩大。

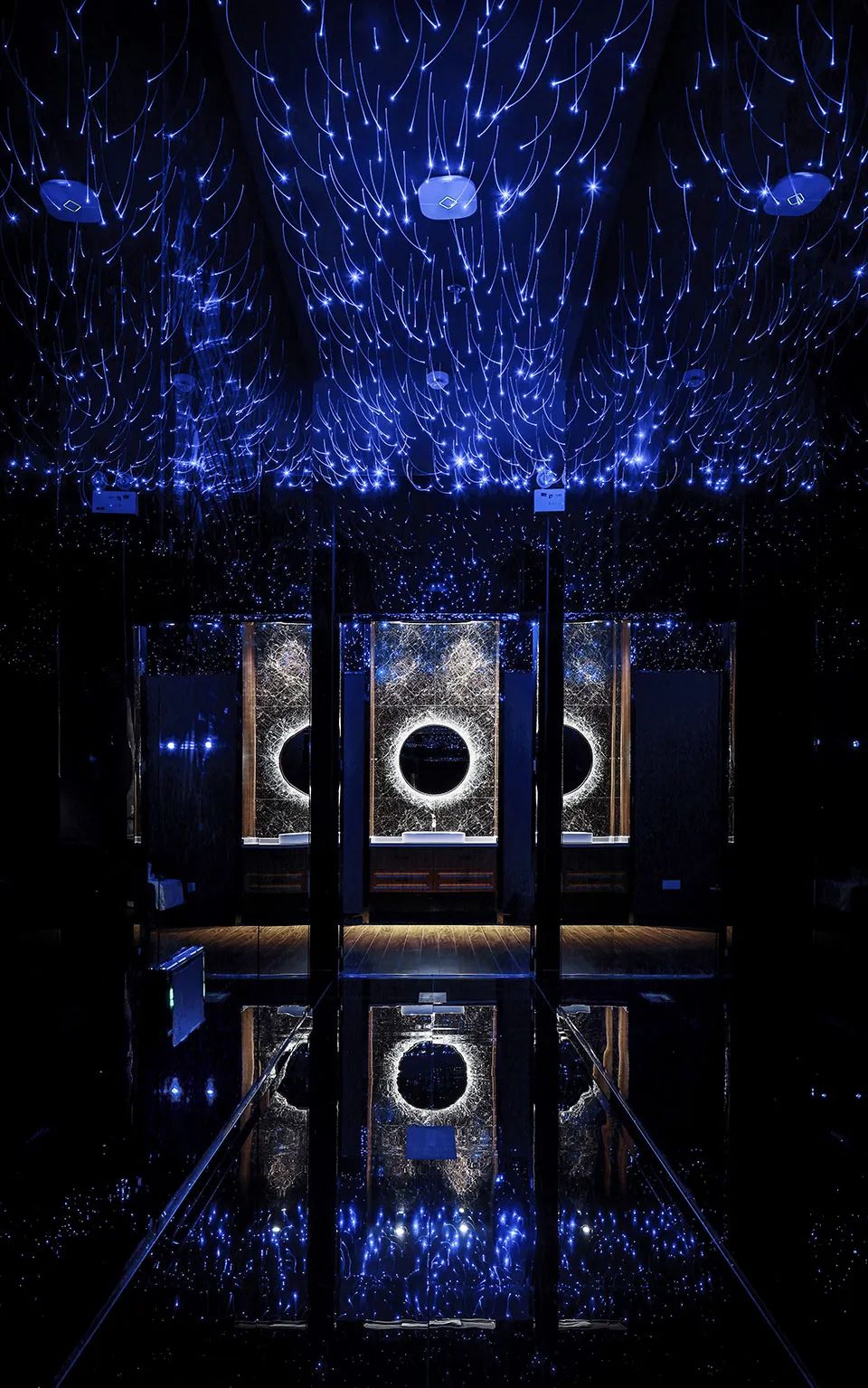

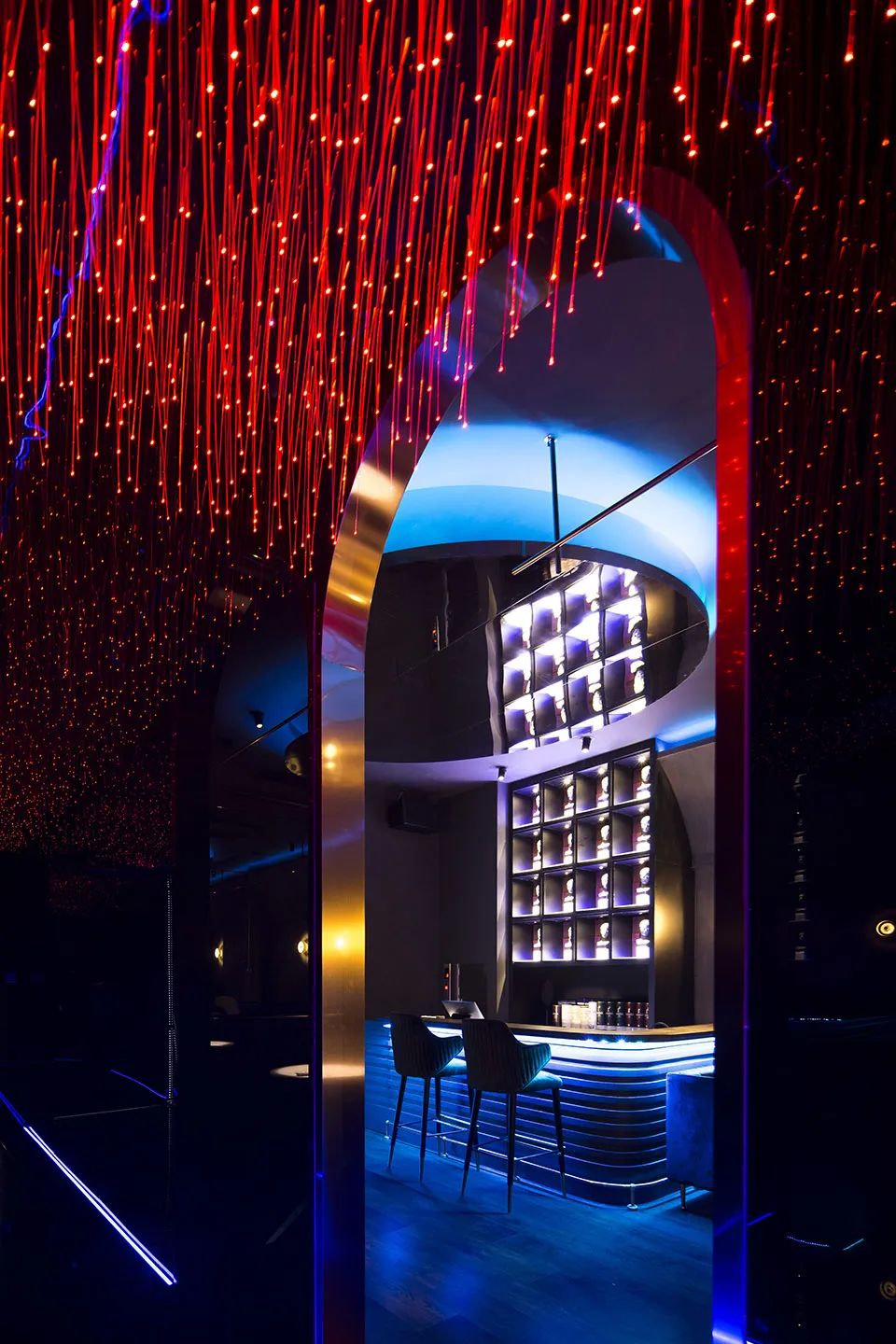

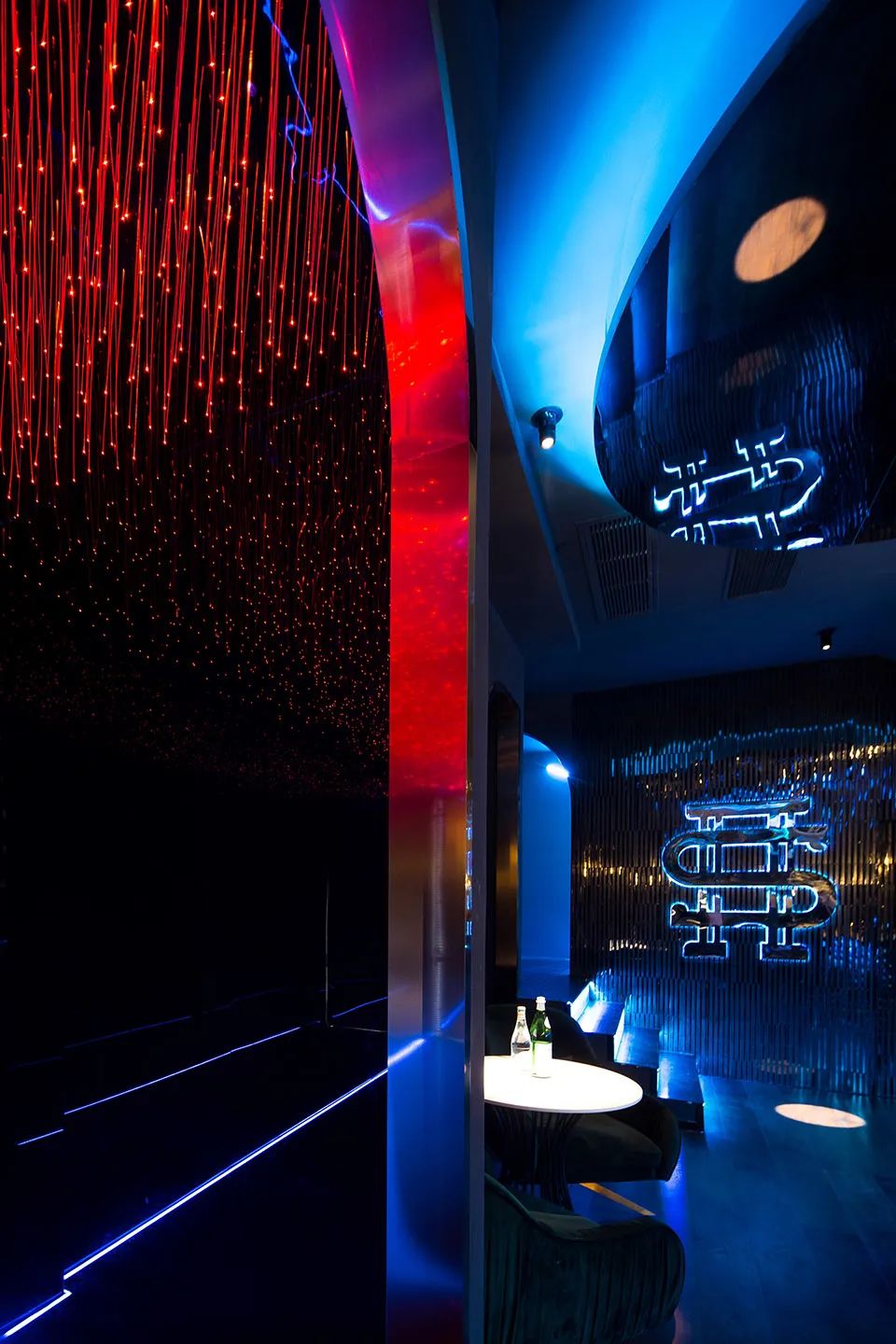

F.噪音银行酒吧

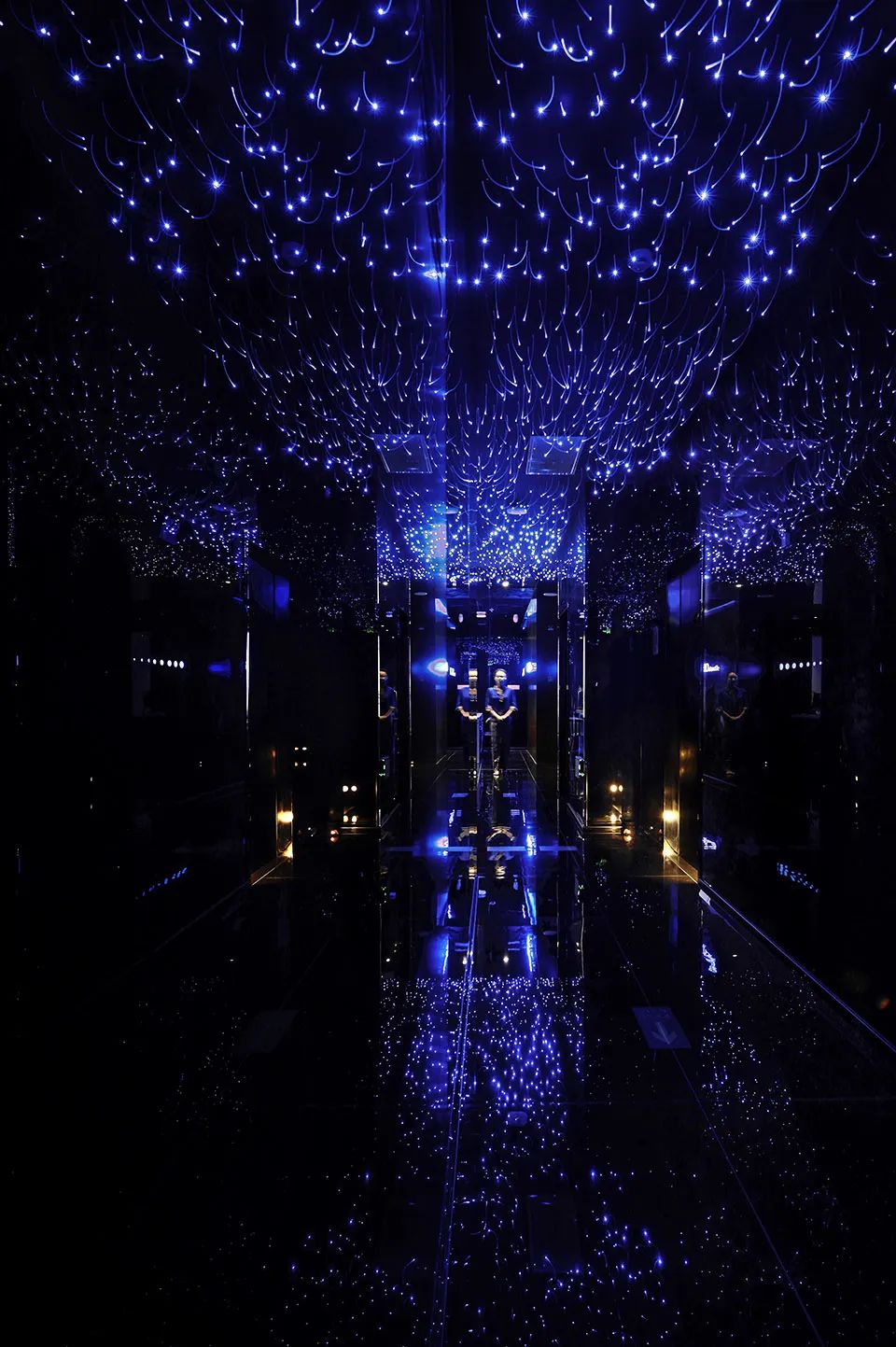

杭州 / 南京缐状建筑设计研究室
用光导纤维形成的星空顶。

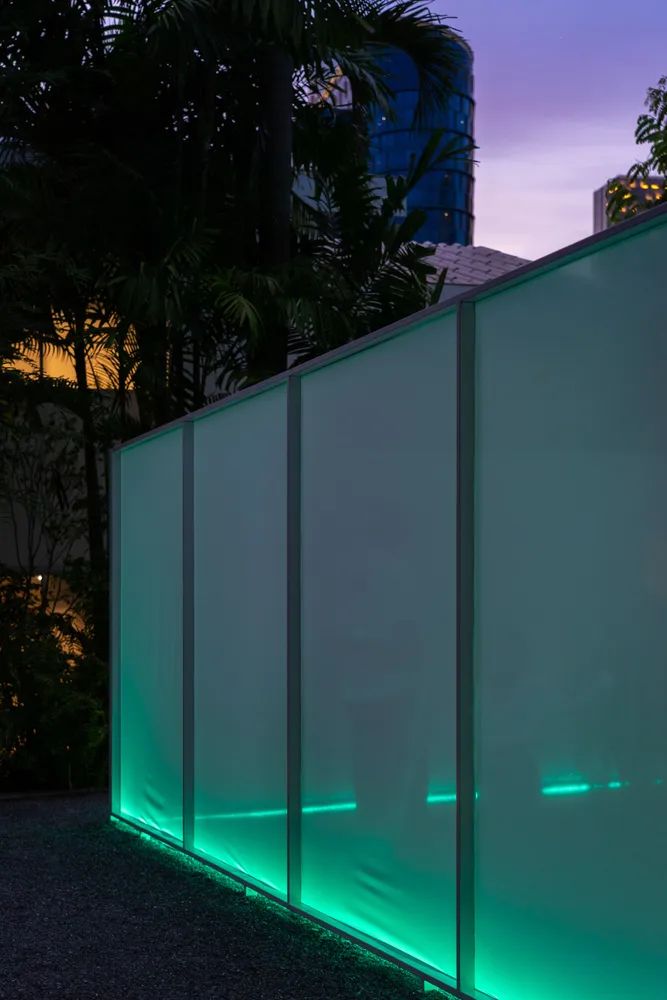

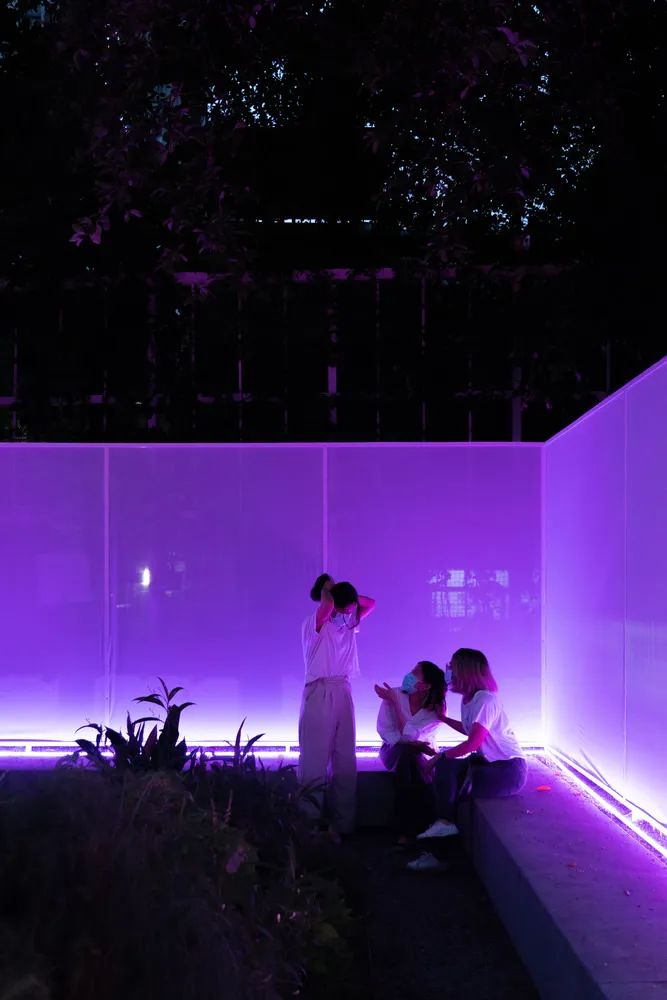

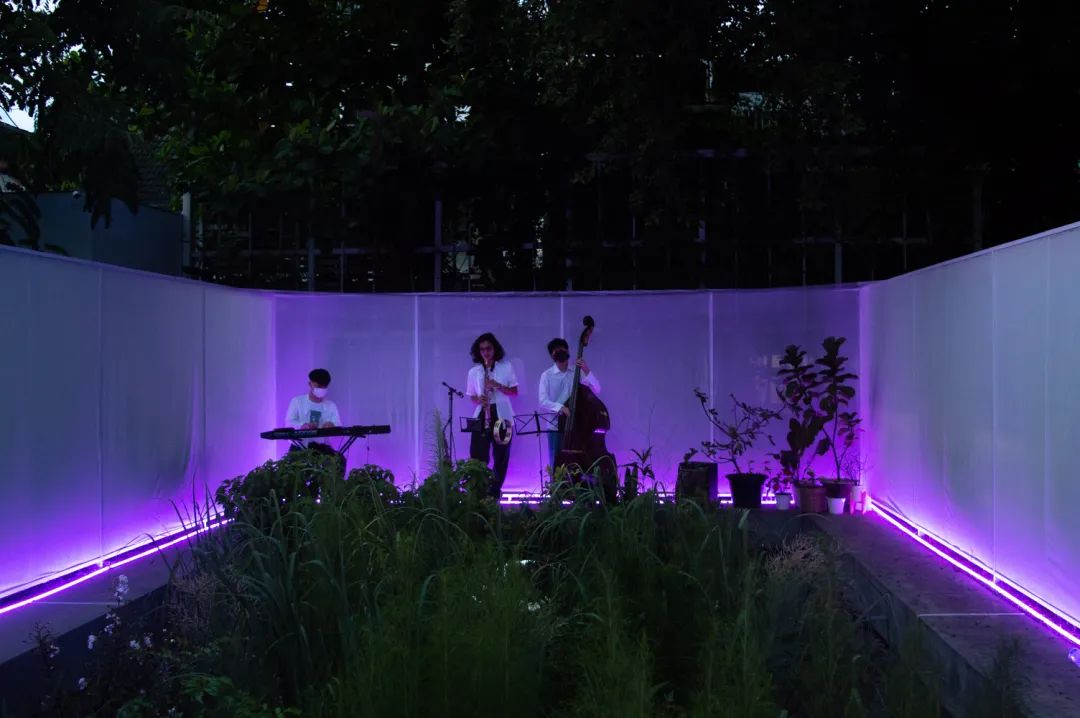

G.来放松吧，自然疗愈景观装置
泰国 / Shma
导光柱根据场景需要达到不同颜色的发光。
