一、简介

基于NS4251AB/D类功放芯片扩展的蓝牙功放音响。

NS4251是一款带AB类/D类工作模式切换功能、 模拟3D环绕立体声 功能、 3W双声道 音频功放的芯片。

视频加载中...

二、电池部分

电池输入 范围在3.7V-4.2V 。

采用：

• IP5306升器压转换；
• 锂电池充电管理；
• 电池电量指示的多功能电源管理 SOC，转换效率高至 92%。

根据数据手册提供的简化应用来扩展。

可用的常见供电方式：

• Micro-B 母座；
• type-c；
• 锂电池供电；

便于携带。

三、原理图设计解说

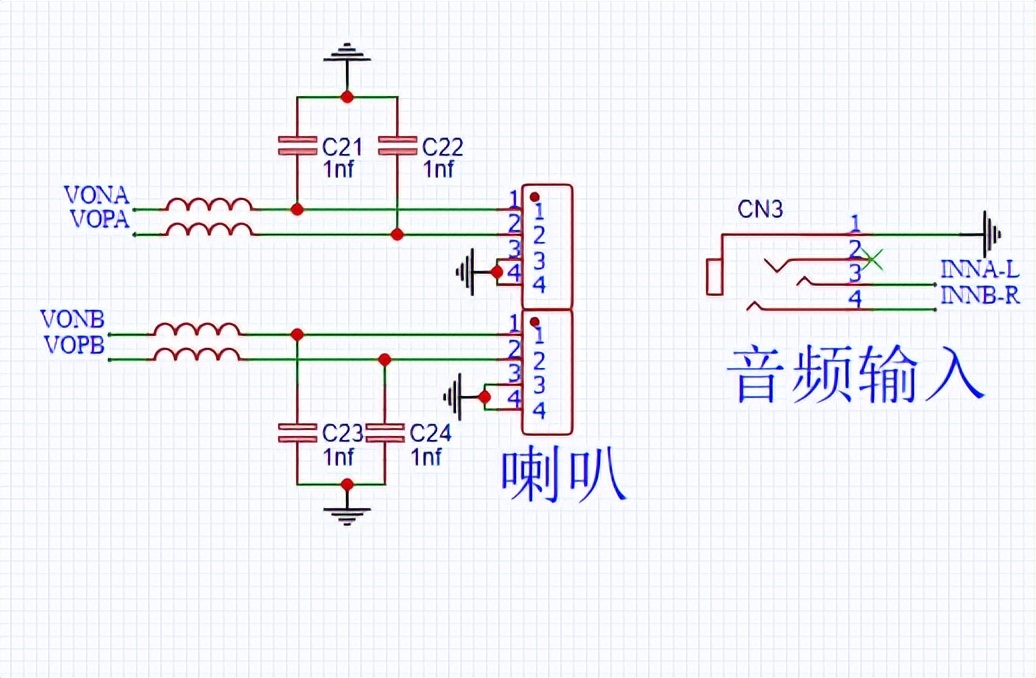

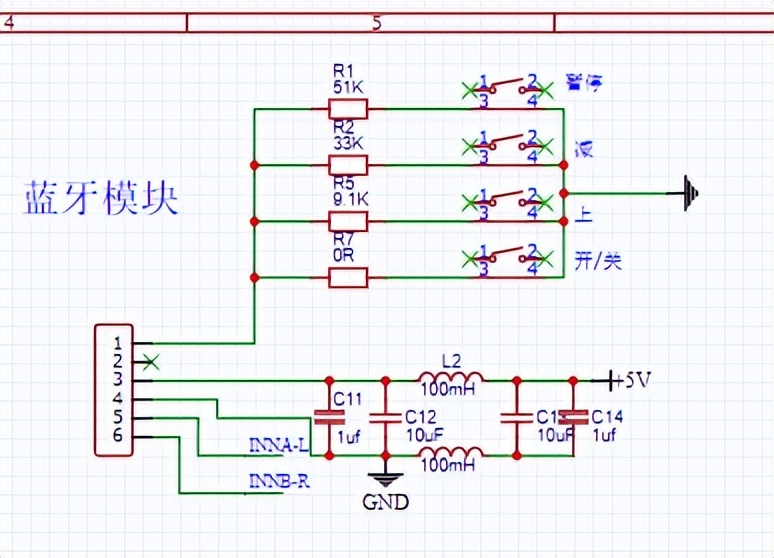

①蓝牙模块及音频输入部分

采用MH-M18蓝牙模块。

1.音频支持：

• 最新蓝牙4.2传输；
• 双声道立体声无损*放播**。

2.蓝牙：

模块连接上蓝牙后，便可快速实现蓝牙无线传输，非常便捷。

空旷环境下， 蓝牙连接距离可达20米 。

• 蓝牙V4.2版本，支持蓝牙自动回连技术，支持WAV/WMA/FLAC/APE/MP3无损解码，立体双声道输出；
• 模块上电后，手机搜索到蓝牙名字MH-M18/MH-M28/MH-M38，连接上蓝牙后即可*放播**音乐。

3.模块蓝色指示灯：

蓝牙未连接时，指示灯快闪；

蓝牙连接上时，指示灯常亮；

蓝牙在*放播**时，指示灯慢闪。

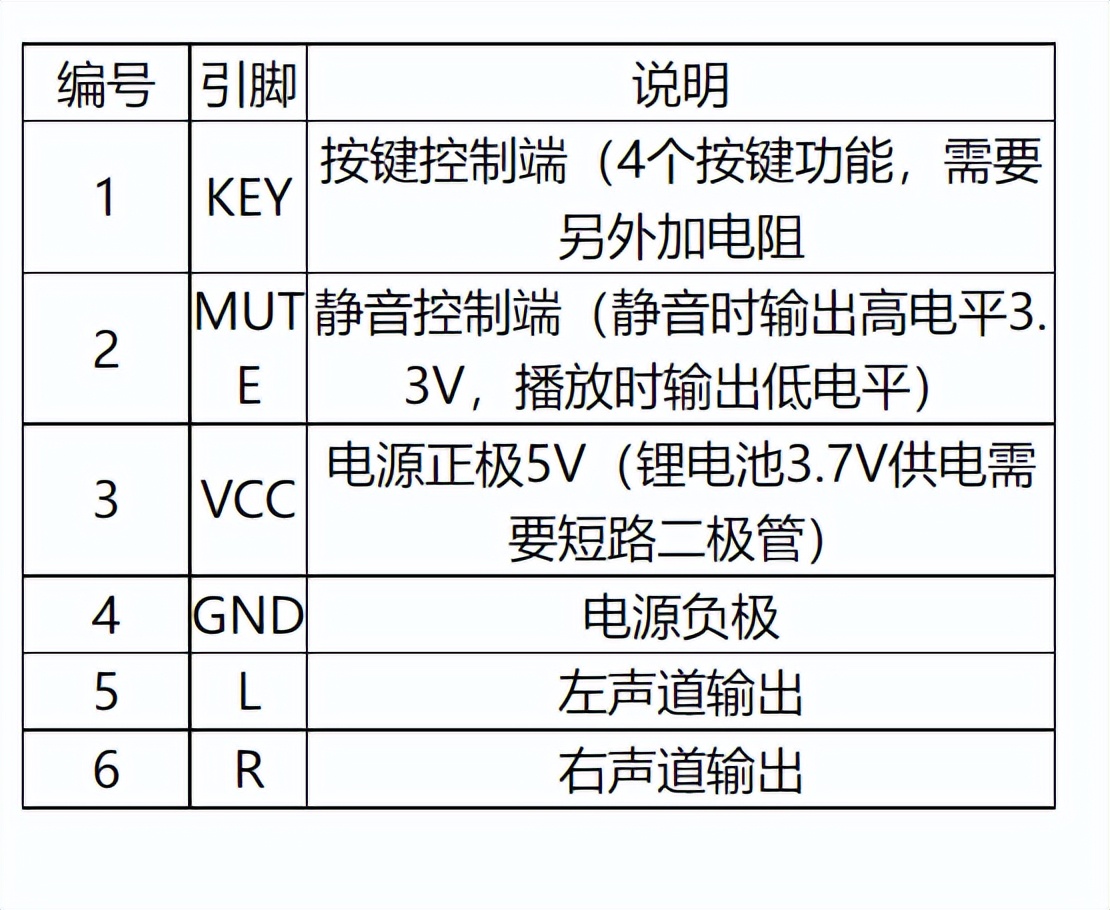

4.引脚图：

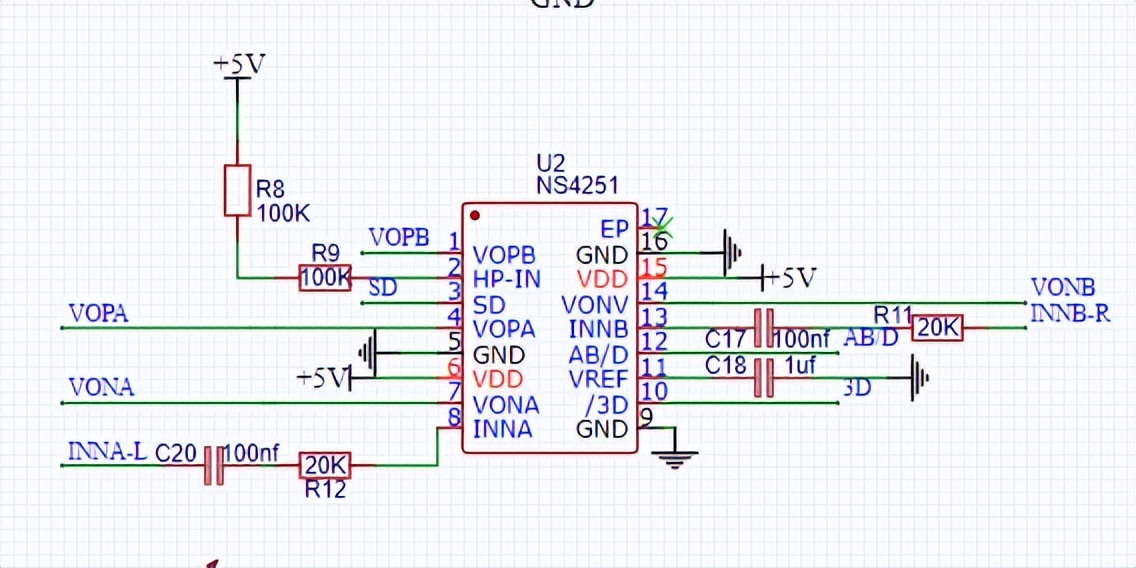

②主控部分

在音频输入和蓝牙输入端加上几个电容过滤干扰 ，让音质更干净。

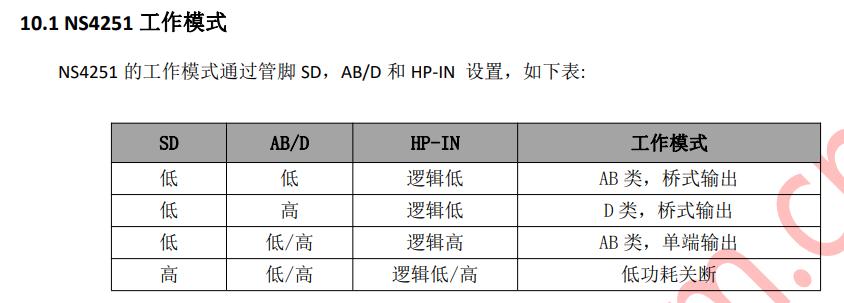

需要注意的就是主控芯片的几种工作方式：

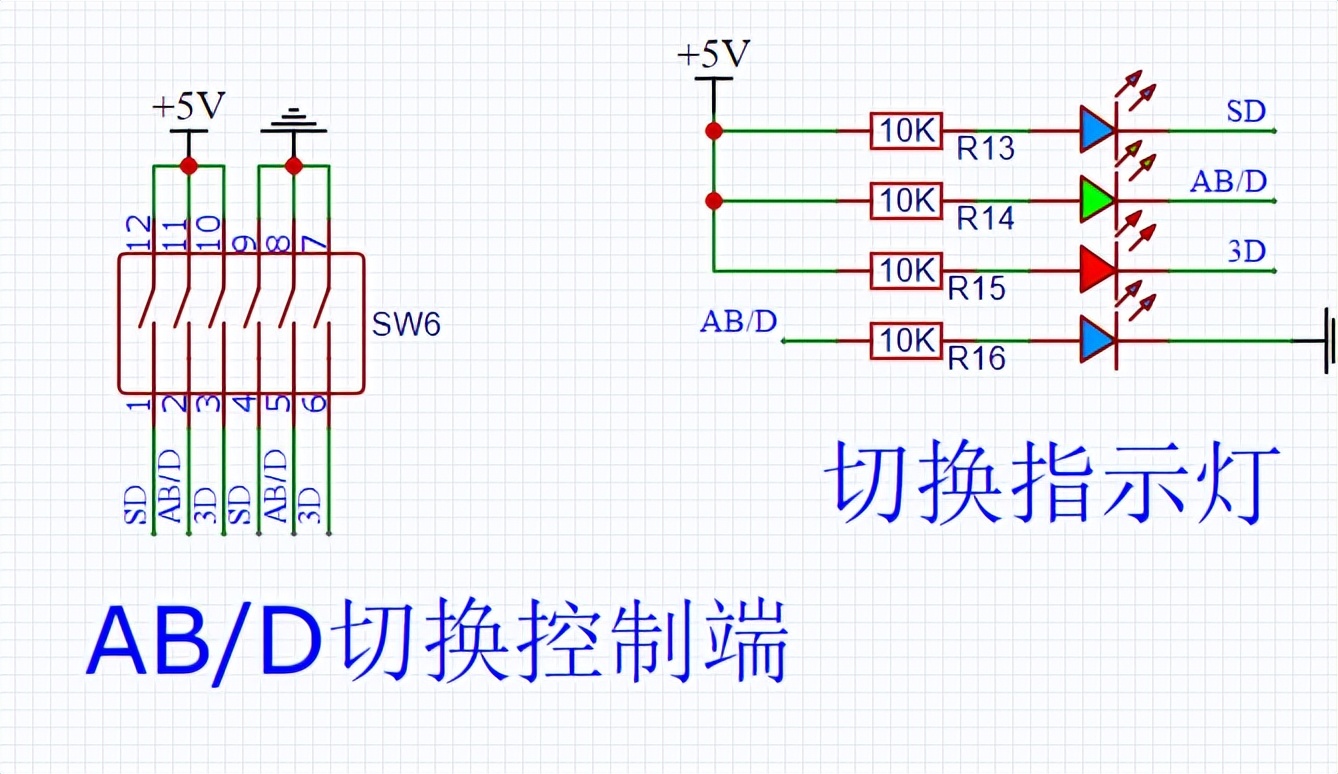

③状态指示灯部分

参考数据手册可以切换工作方式，仔细阅读数据手册。

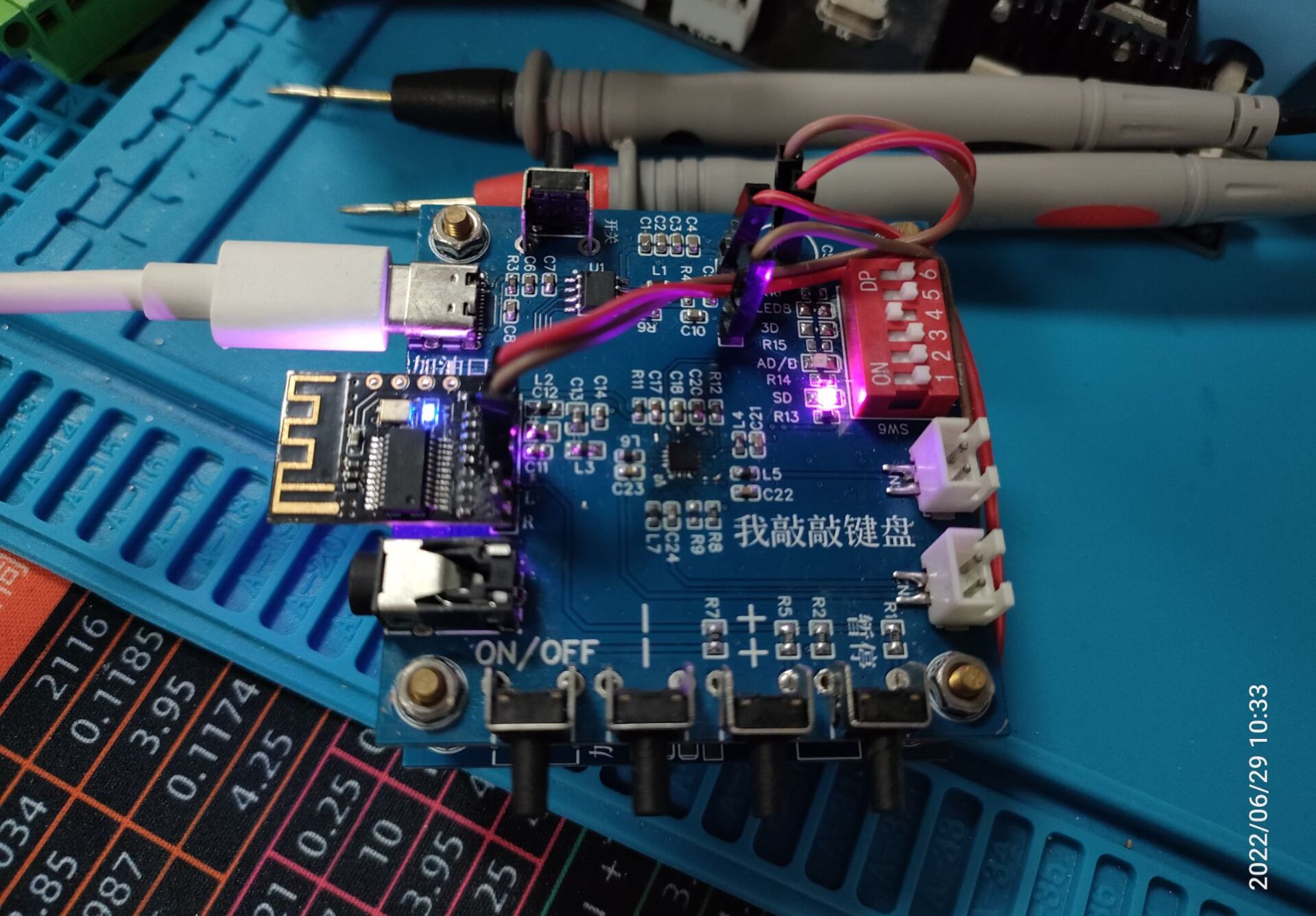

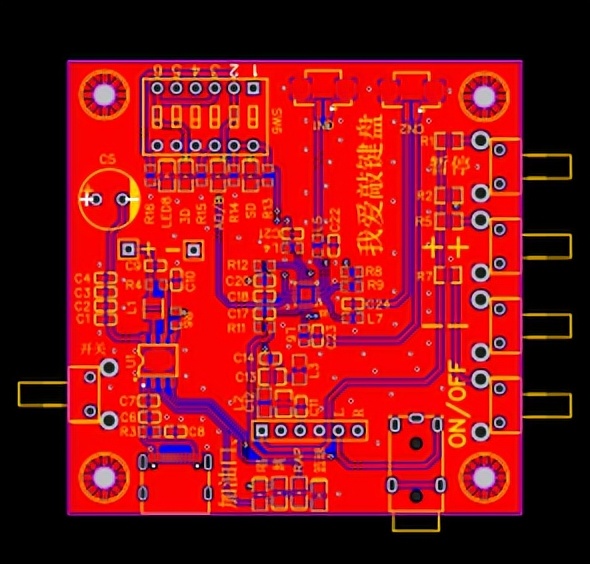

四、设计图
