电气熔断器有什么作用 (电气共享)

熔断器：是指当电流超过规定值时，以本身产生的热量是熔体熔断，断开电路的一种电气。熔断器是根据电流超过规定值，一段时间后以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器

一般熔断器分类：

螺旋式熔断器：熔体上的上端盖有熔断指示器，一旦熔体熔断，指示器马上弹出可透过瓷帽上的玻璃孔观察到。它常用于机床电气控制设备中，分断较大电流，可用于电压等级500V及以下，电流等级200A以下的电路中做短路保护。

常用于工厂专用（如机械加工工厂，数控，车床等!）

螺旋式熔断器

插入式熔断器：常用于380V及以下电压等级的线路末端，作为配电支线或电气设备短路保护用。（如早前常用入户的配电箱以及JP柜内常用）

插入式熔断器

封闭式熔断器:分有填料熔断器和无填料熔断器两种，有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断熔体强，用于电压等级500V以下，电流等级1KA以下的电路中，无填料密闭式熔断器将熔体装入密闭式圆筒中，分段能力稍小，用于500V~600V以下电力电网或配电设备中。（如低压动力柜或电容柜常用）

封闭式熔断器

快速熔断器：主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间承受较大的过载电流，因此要求短路保护具有快速熔断能力。快速熔断器的结构和有填料封闭式的熔断器基本相同，但熔体材料和形状不同，他是以银片冲制的有V形深槽的变截面熔体。(如一般电子设备整流装置常用如UPS或EPS会有)

快速熔断器

熔断器型号说明：R (1) (2) – (3/4))

R表示低压熔断器;

(1) 表示形式：T-有填料封闭管式、L-螺旋式、S-快速试、LS螺旋快速试、M-无填料封闭管式、C-插入式；

(2) 设计代号；

(3) 熔断器、支持件额定电流

(4) 熔断体额定电流

如RT14系列：R表示低压熔断器，T表示有填料封闭管式，14表示设计代号。

如熔断器R14、RT16、RT18、RN系列。

RT14，RT18，RT16是低压熔断器，RT16是方管形，熔断体特性基本相似，外形不同，RN系列是高压熔断器。

R14系列有填料封闭管式圆筒形帽熔断器，额定交流电压380V,额定电流为63A以下的工业电气装置的配电设备中，作为线路过载保护和短路保护之用。

熔断器允许垂直，水平倾斜安装，熔断器安装时注意爬电距离不小于12mm,电气间隙不小于8mm，安装类别为III类，符合GB1359.1及相关标准。

RT16熔断器：RT16-00、RT16-1、RT16-2、RT16-3、RT16-4，德国西门子型号NH、德国AEG型号NT。

外形及安装尺寸

1.熔断体尺寸图(表)

250A标示熔断器最大额定电流250A，熔管可以装这相应熔体，你选用熔断体时根据你的保护电流来选择。250A通过250A的电流是不熔断的可以长期工作

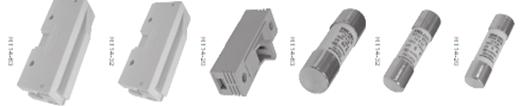

RT18系列圆筒形帽熔断器 适用于额定电压为交流220V/380V，额定电流至63A的配电装置中作为过载和短路保护之用。

氖灯和电阻组成了隔离器的熔断体熔断信号装置(代号“X”)。符合GB13539标准， RT18的熔断温度在180℃左右，RT28的熔断温度在280℃左右

一些常见的RT18系列熔断器型号有RT18A-32，RT18-32,RT18-63等

主要技术参数及尺寸
