前段时间邻居搬家了，送来一个美的的暖风机，说是不要了，反正闲来没事，就捣鼓拆来看看。

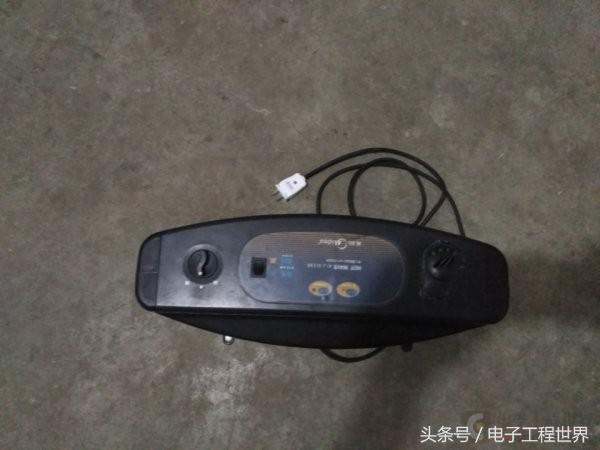

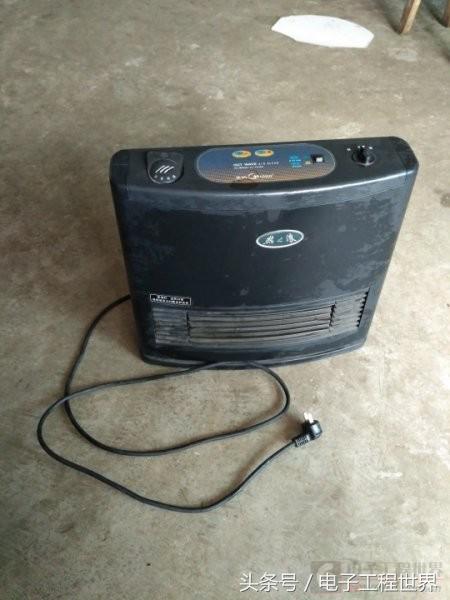

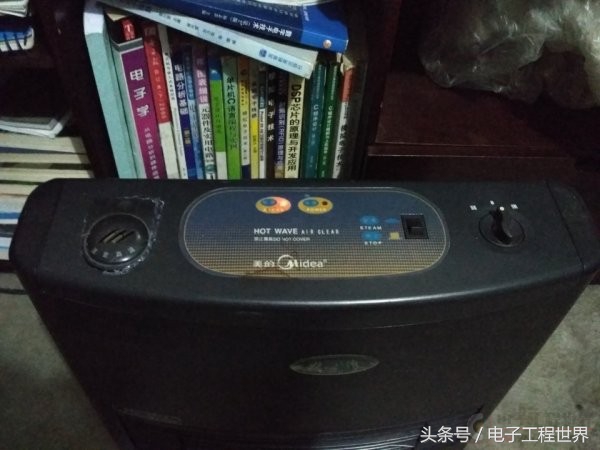

先上个全图，光看外表，就知道里面有多脏了，怪不得人家都不想要了！
背面进风口

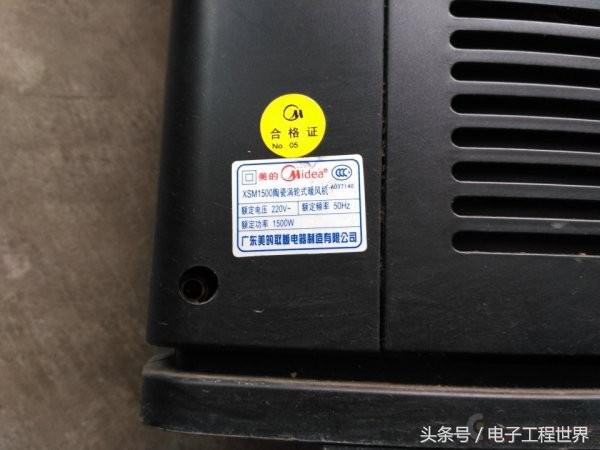

产品标签

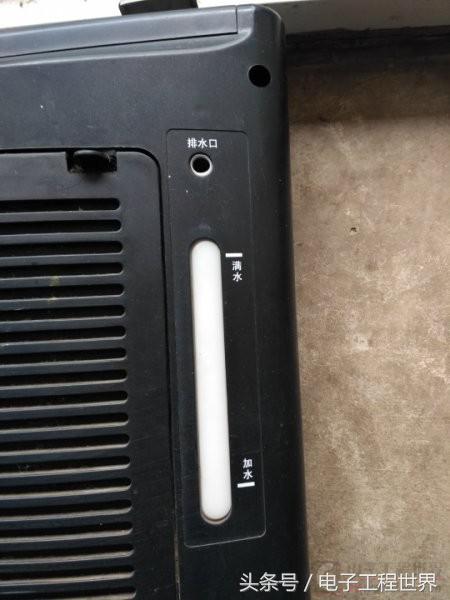

水位指示+排气孔
比较小的电源插头
此内容由EEWORLD论坛网友zhangdaijinqf原创，如需转载或用于商业用途需征得作者同意并注明出处
拆机好帮手-BOSS充电钻

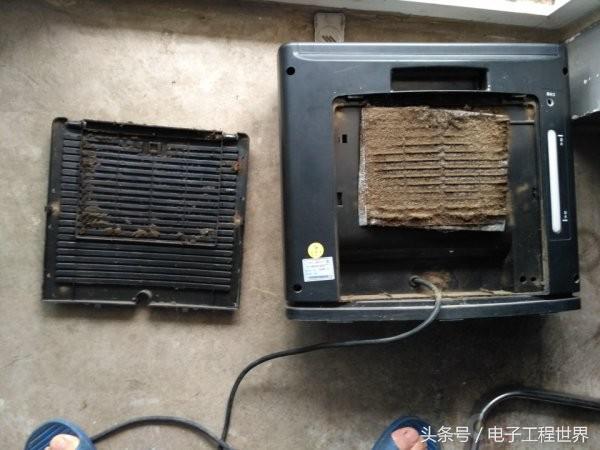

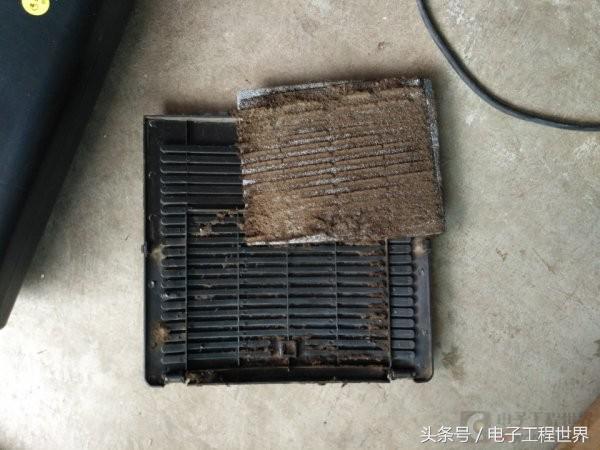

按住主机背面进气口按板卡子，取下按板和空气过滤网，太脏了，不忍直视，想想这样吹出来的热风都不敢呼吸！

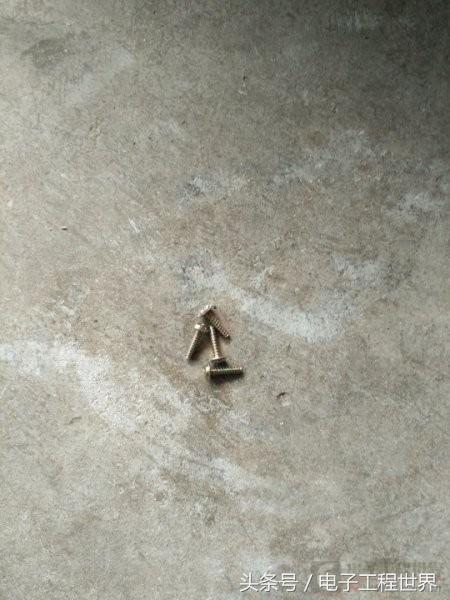

取下后面四颗螺丝

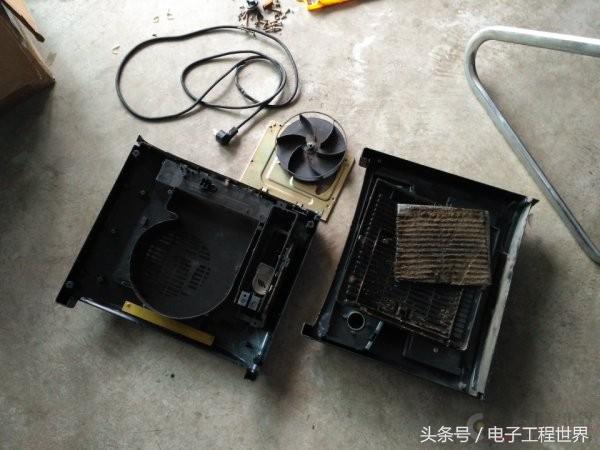

分离前后壳子

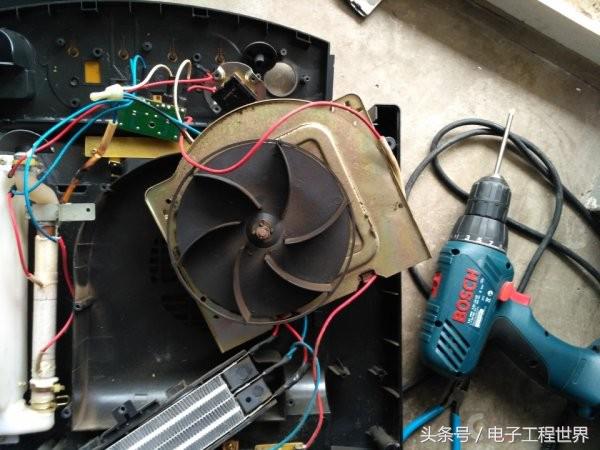

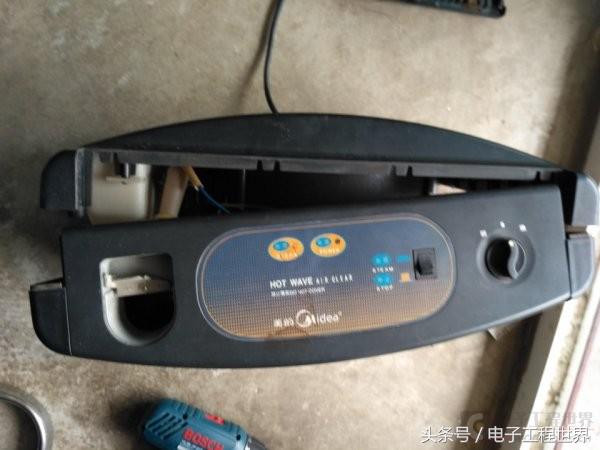

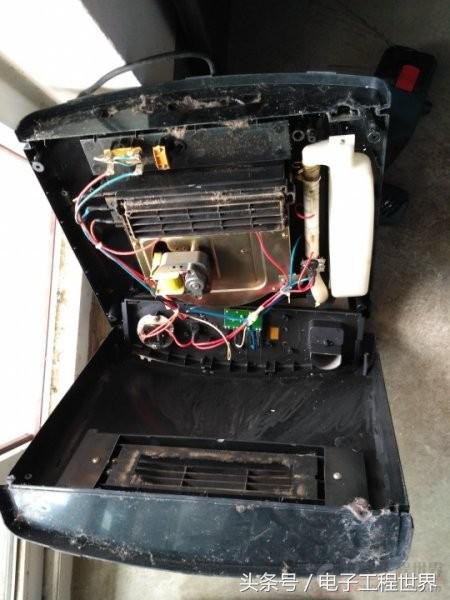

露出内部

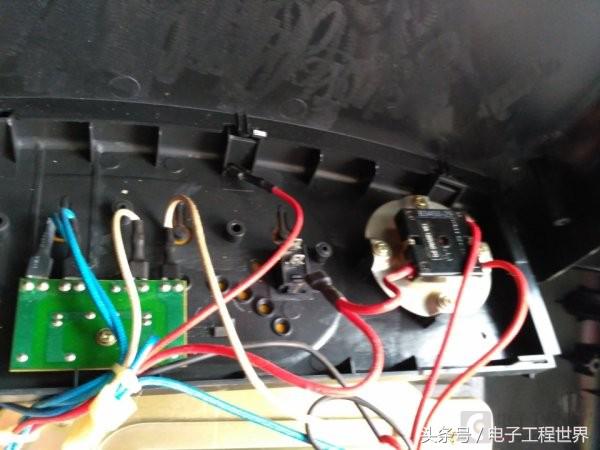

加湿和电源指示灯板+电源开关+加热选择开关

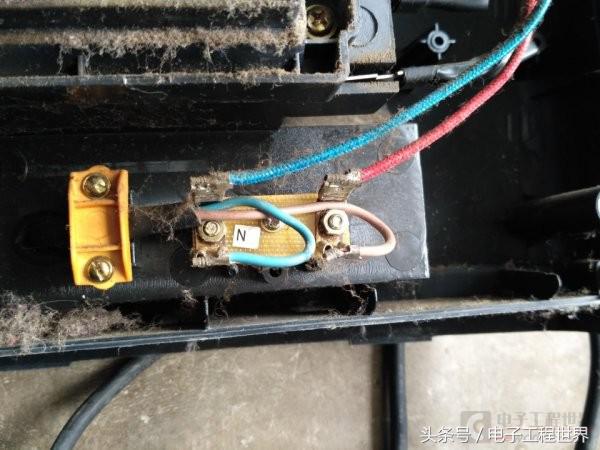

电源转接板

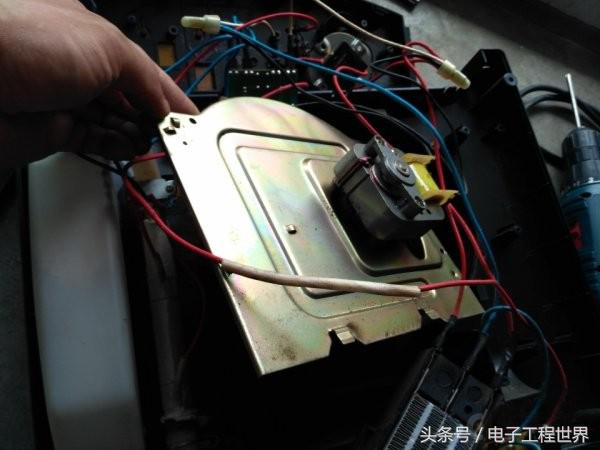

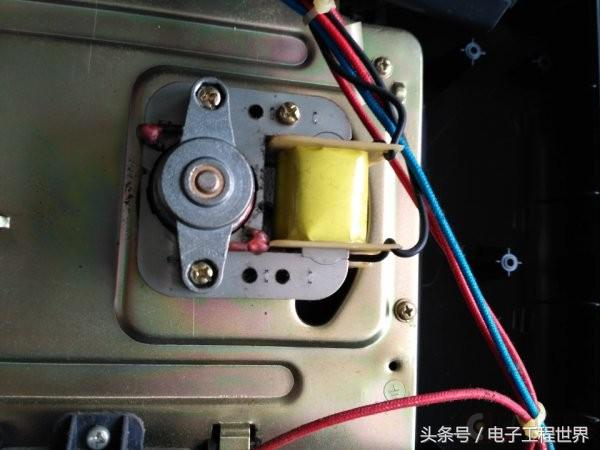

风扇电机
PTC陶瓷加热体

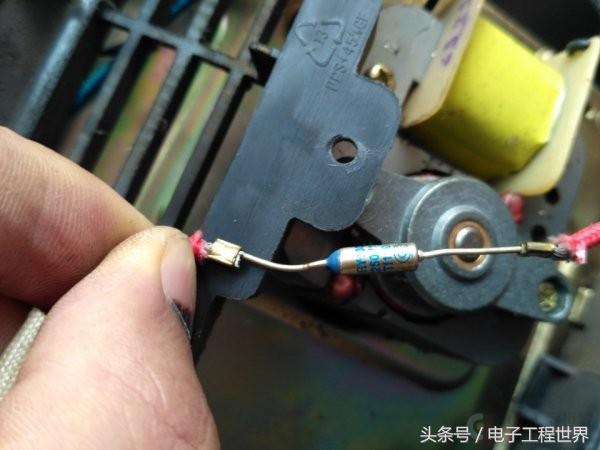

里面夹了个RY130 温度保险丝
去掉PTC陶瓷加热体盖子两头的长螺丝和温度保险丝处的螺丝

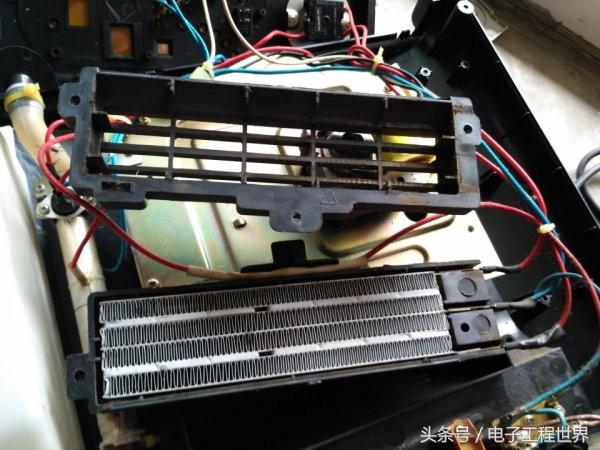

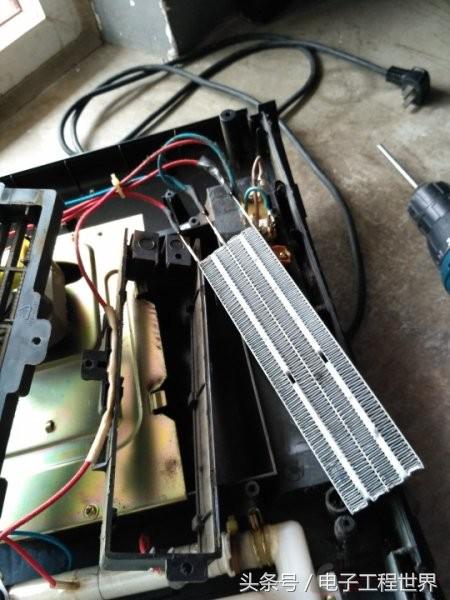

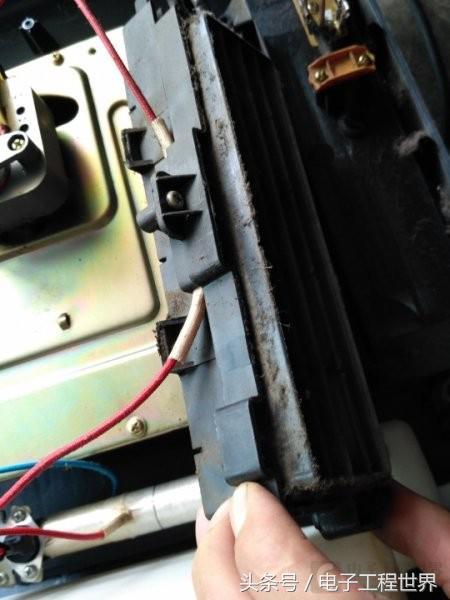

PTC陶瓷加热体盖子打开，露出PTC陶瓷加热体

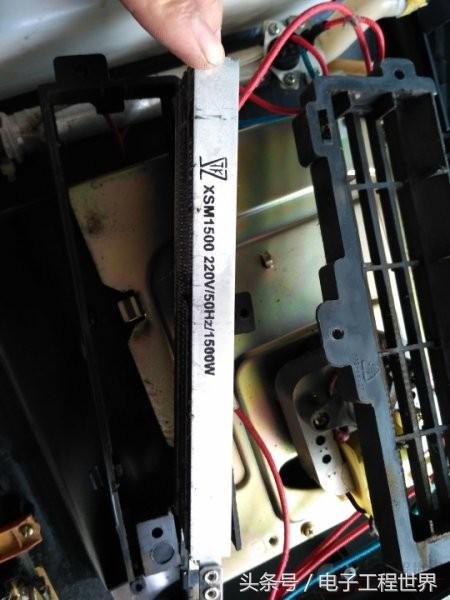

最大1500W的PTC陶瓷加热体，分成两段

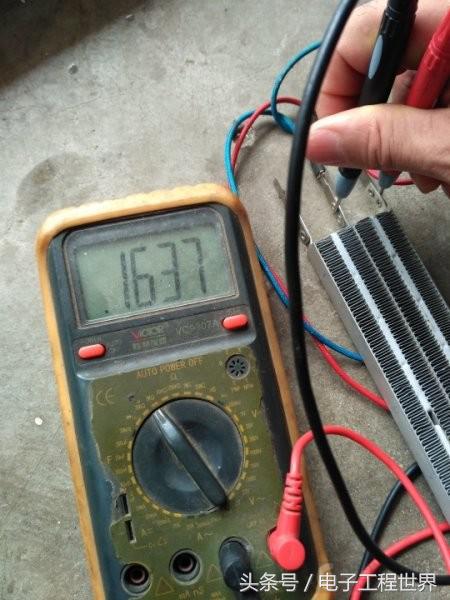

弱档对应的PTC陶瓷加热体
另外一段PTC陶瓷加热体

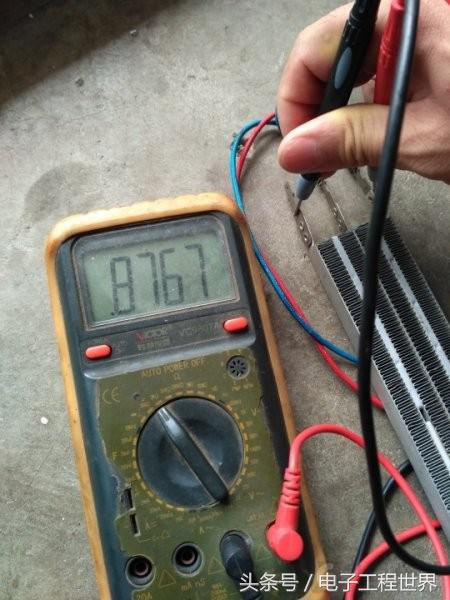

强档对应的PTC陶瓷加热体

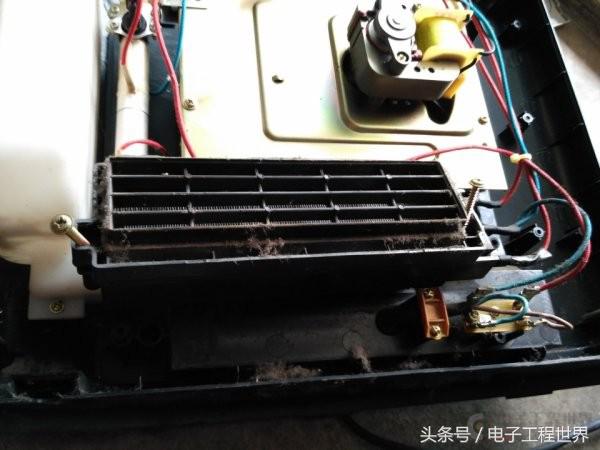

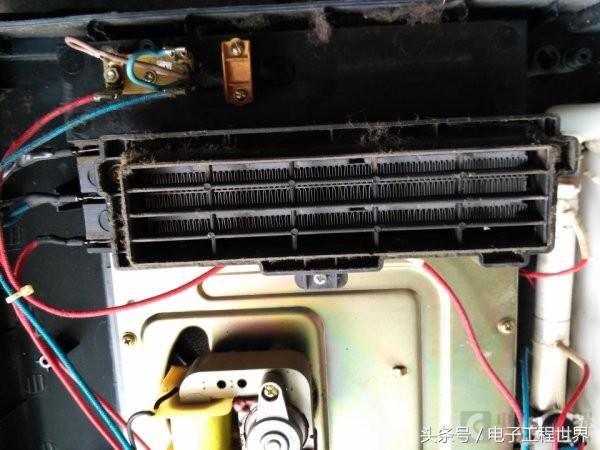

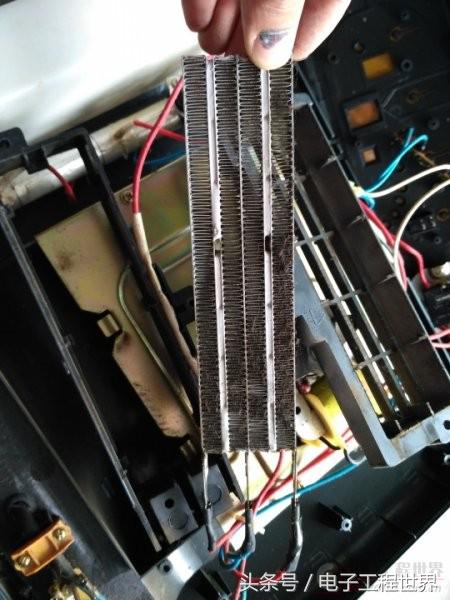

PTC陶瓷加热体上的灰也不少啊

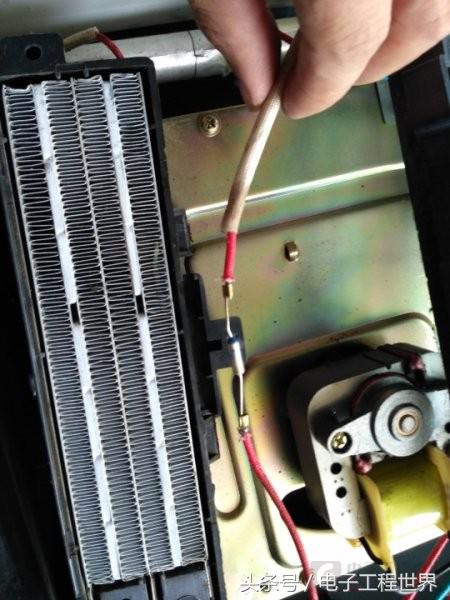

同时PTC陶瓷加热体处的温度保险丝也露出了

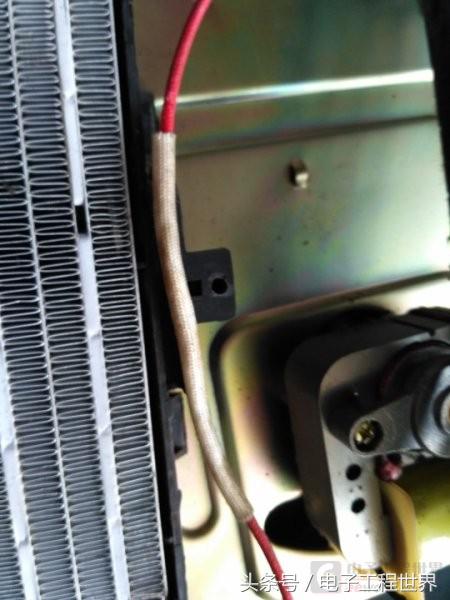

拔掉套管

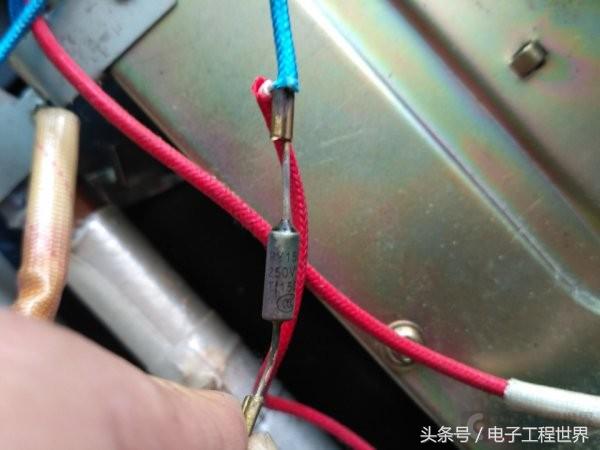

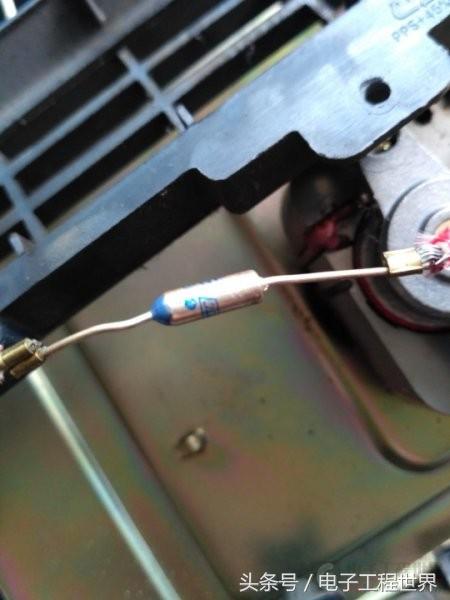

RY130保险丝特写，具体的参数是型号RY130，250V,10A,130℃
开始拆加湿器
拆掉加湿器上的螺丝（3颗，还有两颗在加湿器容器两头）

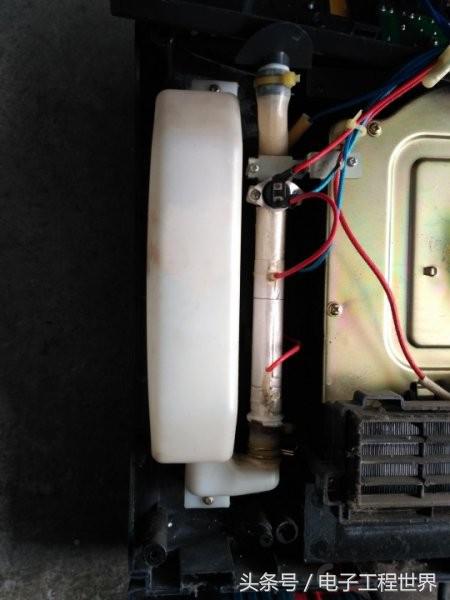

加湿器细管上也有一小段加热丝，管上夹了一个温控开关和一个温度保险丝，先取下温控开关

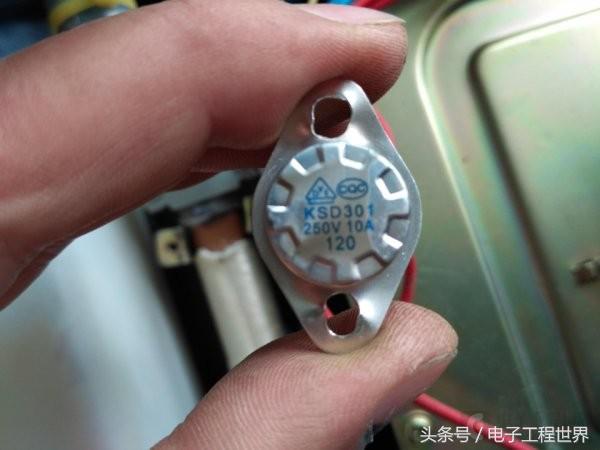

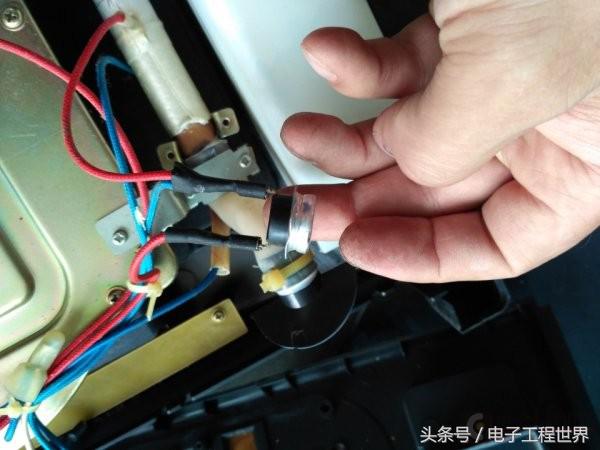

温控开关特写，型号是KSD301，参数是250V,10A,120℃
接着取下温度保险丝

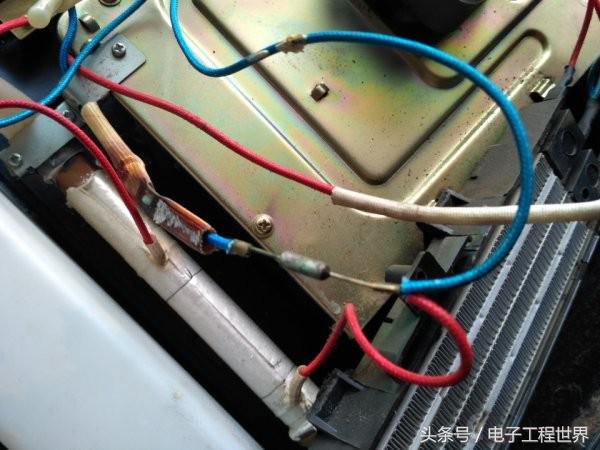

有点烧黑了，比PTC陶瓷加热体处的保险丝发热量要大得多啊，RY150保险丝特写，具体的参数是型号RY150，250V,10A,150℃

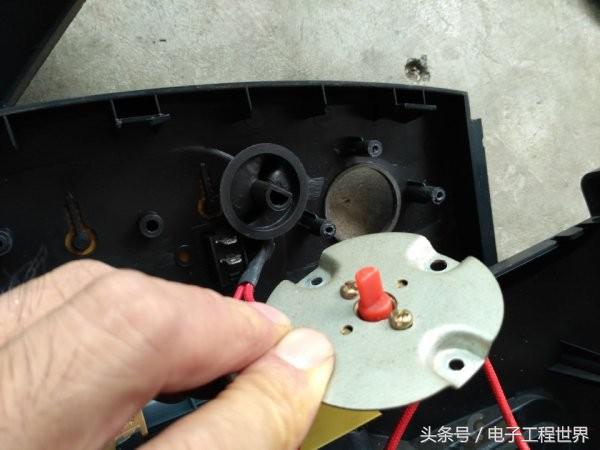

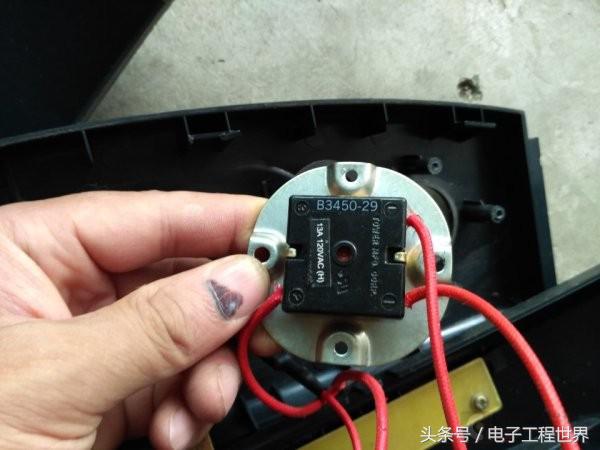

拆下加热强度开关
注意旋钮帽不能搞丢了，装回去的时候要先将旋钮帽装进去再装开关
下面开始拆涡轮式风扇，皆是灰啊
先从扇叶这边将电机轴上的卡片去掉，拔掉扇叶
再从另一边拆掉固定电机的三颗螺丝
最后拆下电源线卡子，此处的螺丝比较啃爹，居然要用U型螺丝刀，幸亏我的工具全

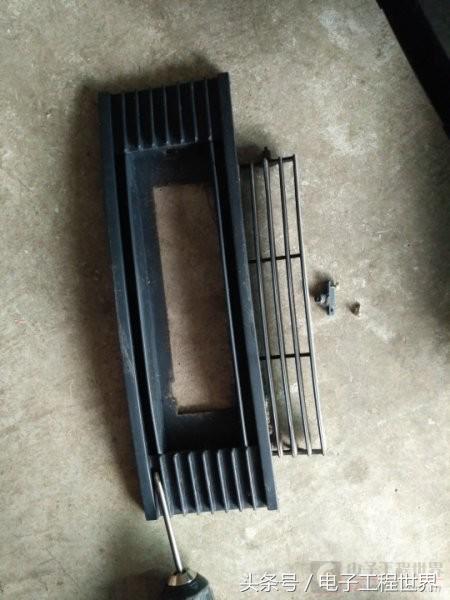

再拆掉出风孔处的壳子

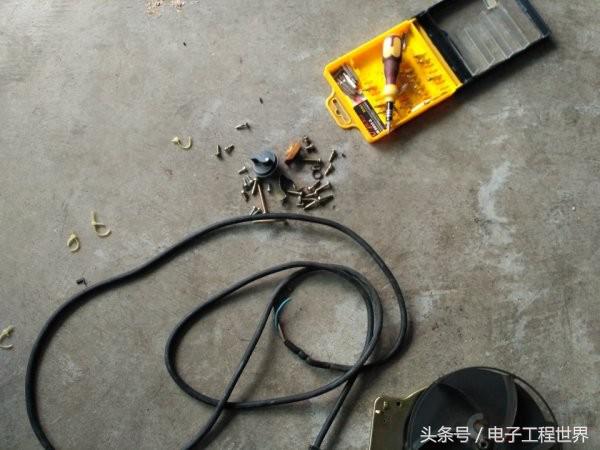

下面是全部的内部元件图

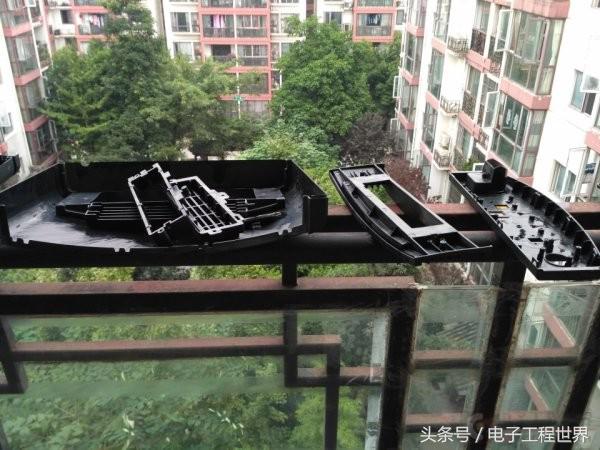

接下来就是迫不及待的将这些外壳配件等拿去洗干净（强迫症），然后晾在阳台上
晾干配件后，按顺序装回，这是洗干净恢复后的整机，电源头换了个公牛的，可以弯曲
最后就是测试性能，得用个电力监控仪

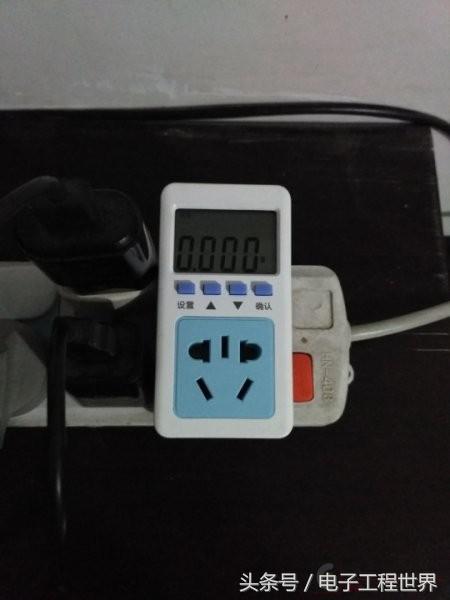

先打开加湿开关

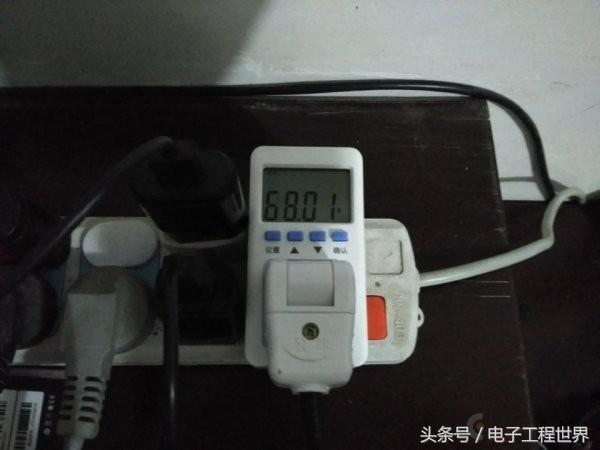

只开加湿器，整机功率为68W左右，湿气正常

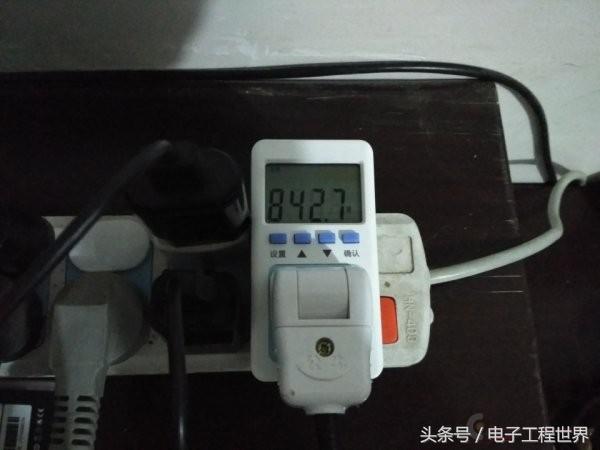

再把加热打开，强度选择弱档，整机功率大约850W，出热风，热量一般

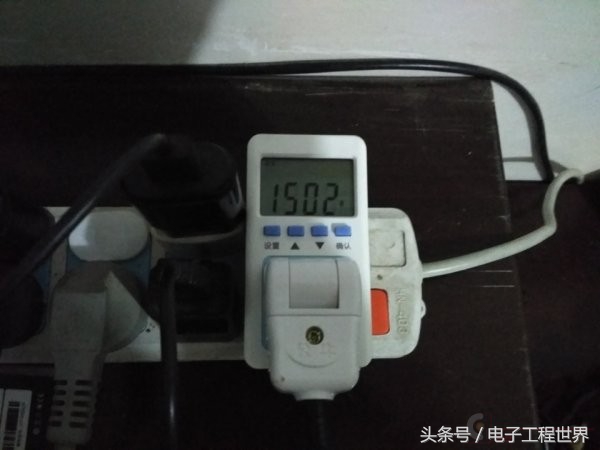

然后强度选择强档，整机功率大约1500W，出热风，热量高，说明整机功能正常，比起用小太阳更环保和健康，这个冬天不会冷了！
最后介绍下这个暖风机的工作原理：

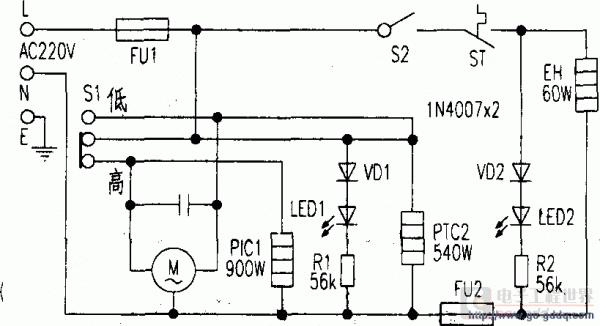

该暖风机为台式结构，整机主要由前后壳、加湿容器、小功率发热器、PTC陶瓷发热体、涡轮式风机、空气过滤网和控制板组成，凉空气从后壳进入，过滤加热后，暖风从前壳出风口吹出。整机电路下图所示，FU1、FU2是热保护器，S1是暖风功率选择开关，LED1是暖风电源指示灯，FTC1、PTC2是陶瓷发热体，S2是加湿开关，ST是限温器，LED2是加湿电源指示灯，EH是加湿发热器。将S1旋至“低”挡，PTC1加热空气，M转动送出暖风；将S2旋至“高”挡，PTC1、PTC2同时加热空气，M转动送出热风。S1处于“低”、“高”挡，LED1均处于点亮状态。PTC1与PTC2具有温度自限特性，可使温度恒定。
需要加湿时，先往加湿容器注水至“满水位置，闭合S2，LED2点亮，EH将水加热，当加湿孔冒出水蒸汽即进入加湿状态，使室内空气保持一定湿度。加湿容器若水量不足，ST间断通断电源，LED2交替亮灭，提示应补充水量。
以上图文内容均是EEWORLD论坛网友 zhangdaijinqf 原创，在此感谢。
