工业MINI PCI-E转4口RS422/485串口卡 9针COM接口扩展卡通讯卡

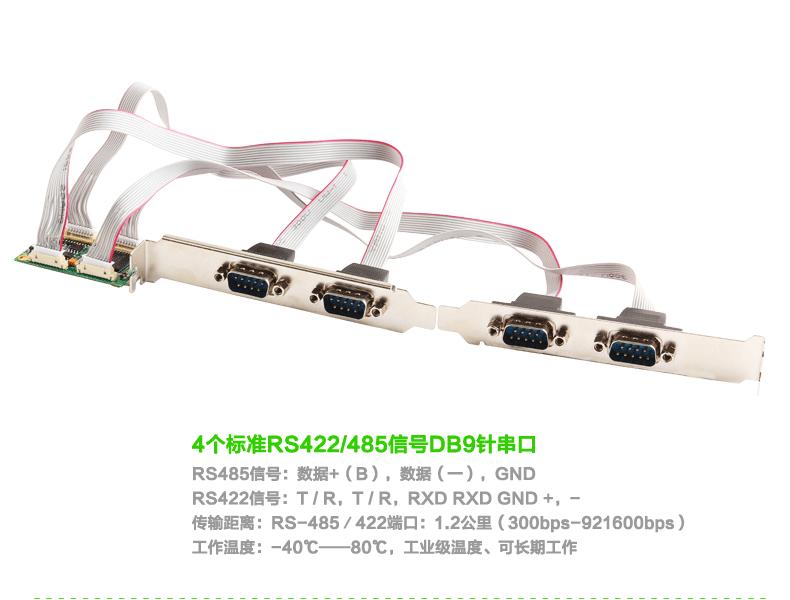

mini pcie接口扩展出来4个RS422 RS485串口卡

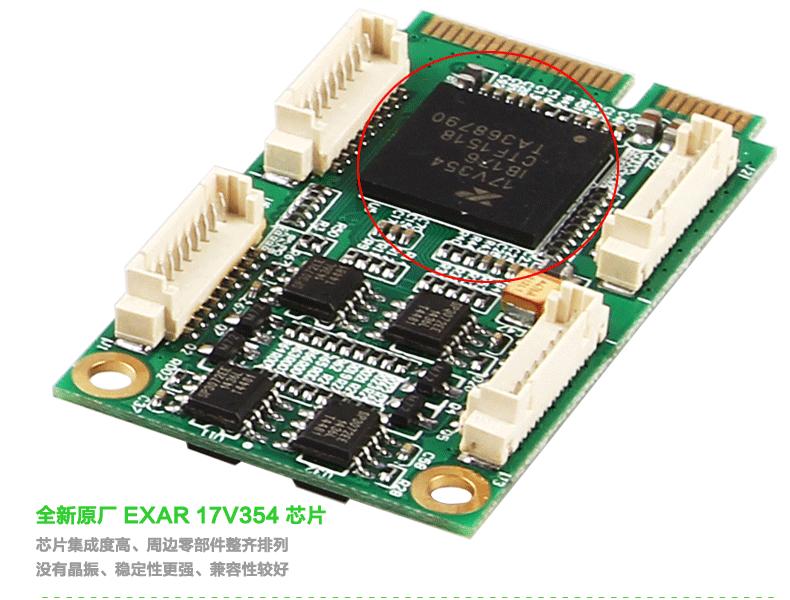

进口EXAR 17V354芯片

超宽范围越低温可工作

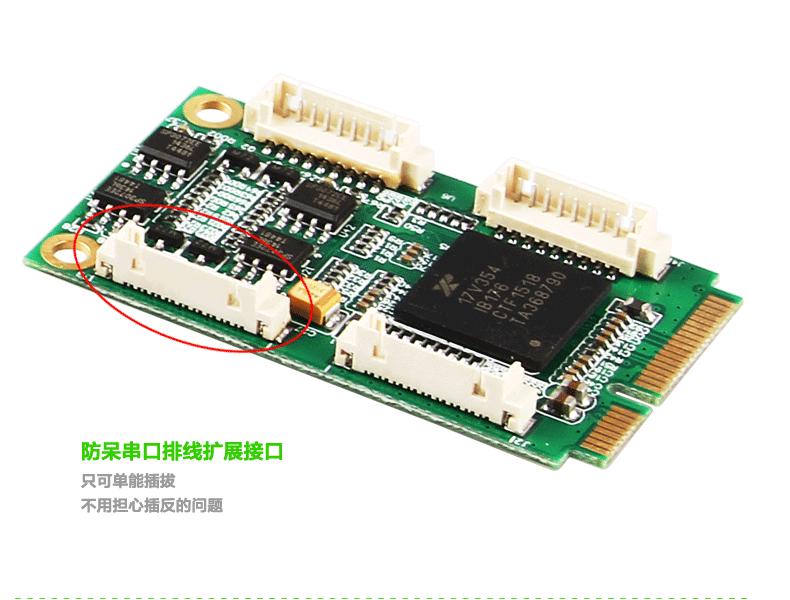

防呆串口排线软排，适用超低越薄小机箱工控机

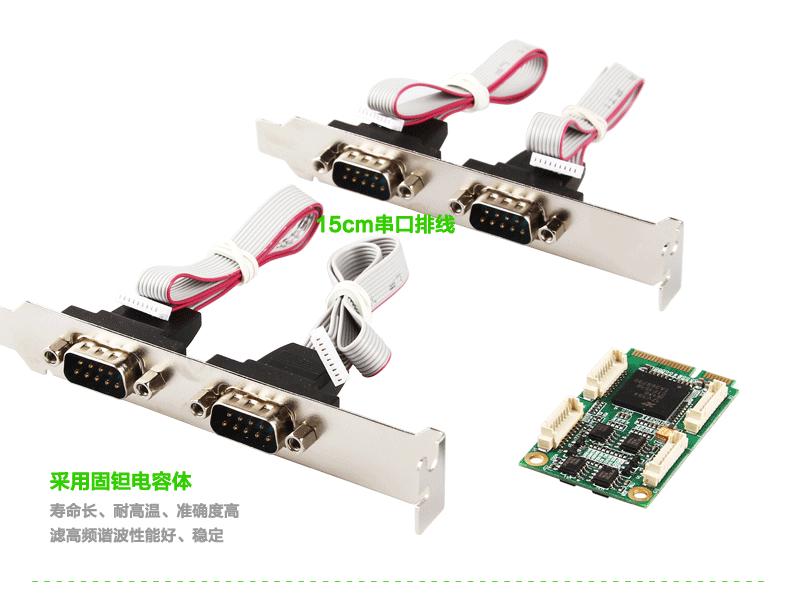

采用固钽电容体

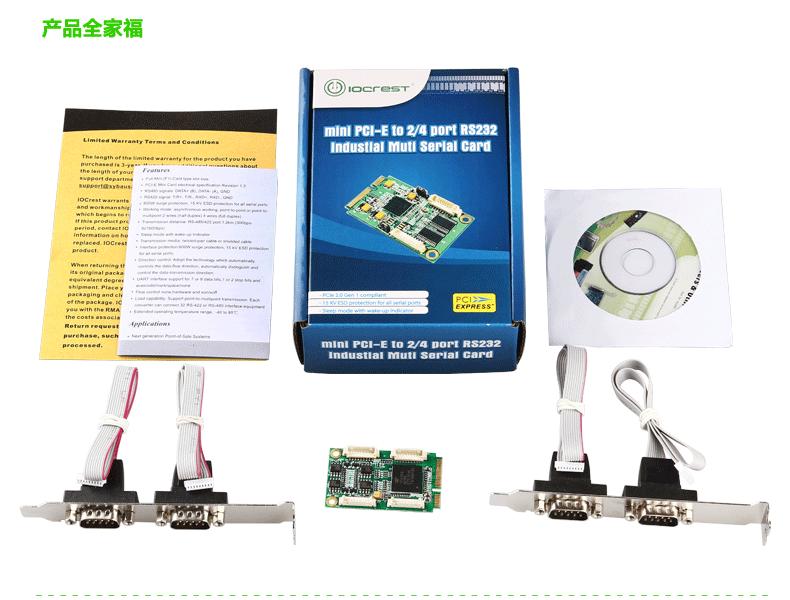

配光盘

端子接线方法

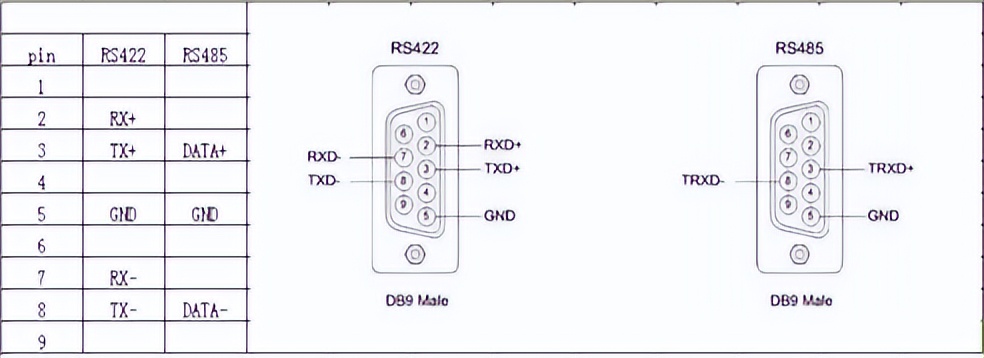

信号针脚定义图

产品简介• 该款MINI PCI-E串口卡,采用PCI Express总线标准，可以在任何嵌入式或具备迷你PCI Express插槽的MICRO系统中,大多数最新主板一般都没有传统的串口。通过该卡可以扩展出4个RS422/485串口连接相应的设备。该卡提供了优越的性能和无与伦比的数据传输率, 适用于远程访问服务器，存储网络管理，下一代销售点系统等设备,也适用于工厂自动化和过程控制等场所。产品特点：• 符合Full-Mini (F1) card type插槽规格• 符合PCI-E Mini Card 电气规范 Revision 1.2• RS485信号: DATA+ (B), DATA- (A), GND• RS422信号: T/R+, T/R-, RXD+, RXD-, GND• 600W 浪涌保护、 15 kV ESD 保护所有串行端口 • 工作模式:异步工作,点对点或点对多点 2线(半双工)4线(全双工)• 传输距离： RS-485/422 端口： 1.2 km （300 bps--921600 bps）• 睡眠模式与唤醒指示标• 传输介质： 双绞线电缆或屏蔽的电缆• 接口保护： 600W 浪涌保护、 15 kV ESD 保护所有串行端口 ；• 方向控制：采用自动地控制数据流方向的技术，自动区分和控制数据传输方向;• UART接口支持7或8个数据位，1或2个停止位，even ,odd ,mark , space ,none• 流量控制: none ,hardware and xon / xoff• 负载能力:支持一对多传输，每个转换器可连接32个RS-422或RS-485接口设备• 工作温度范围; -40至85℃应用：• 下一代销售点系统• 远程访问服务器• 存储网络管理• 工厂自动化和过程控制系统要求：• Windows Server 2003, 2008, 2012• Windows XP, Vista, 7, 8• Linux 2.6.27, 2.6.31, 2.6.32, 3.x.x以及更新版本• 可用的Mini PCI Express 插槽
