上一讲，我们讲解了《麦克维尔MDS carefree直流变频多联中央空调》。许多朋友们觉得意犹未尽，给我们留言希望把更多厂商的样本拿出来解析。我们会尽可能去满足朋友们的请求。还是那句话：产品样本，是企业技术能力的表现，也是企业诚信的标杆。希望大家学会看产品样本，看穿那些吹毛求疵厂商技俩，让质量可靠，技术创新的产品得到更广泛的应用。

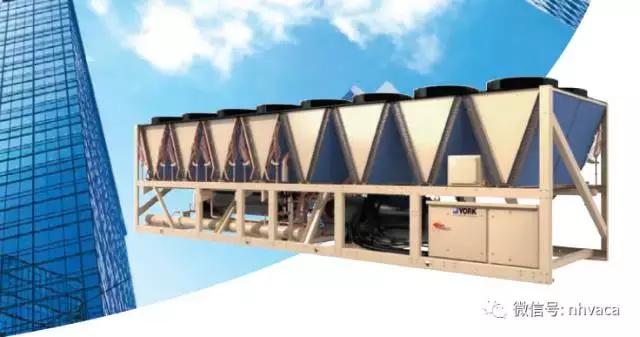

本次，我们讲解的是约克YSPA系列螺杆式风冷热泵机组，样本编号：PUBL-7266ZH(0114)，来源于百度。

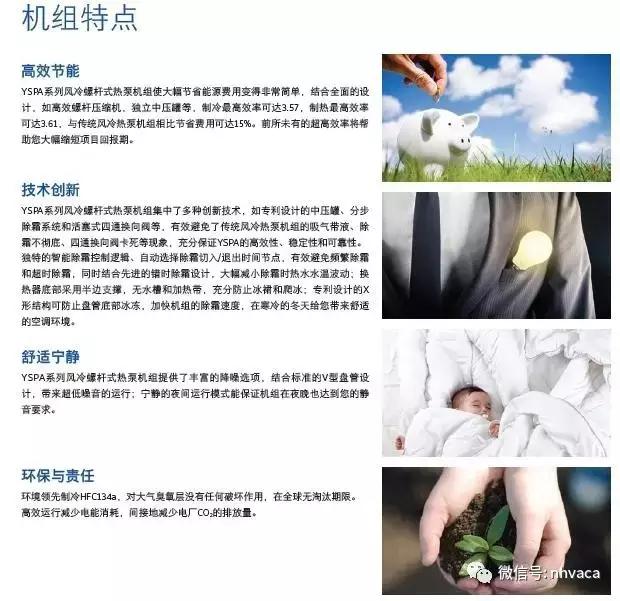

关于风冷螺杆热泵冷热水机组，无论哪个品牌，这些年在技术上从未取得较大提升，但实质上，风冷螺杆热泵冷热水机组整体市场份额却在不断的提升，希望有心的厂商能用点心思提升风冷螺杆热泵冷热水机组。上图片中所提到的机组特点，我们会逐一讲解。

风冷螺杆热泵机组系统原理图：

机组由蒸发器出来的状态为气体的冷媒；经压缩机绝热压缩以后，变成高温高压状态。被压缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后变化成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，重新变成气态冷媒。气态冷媒经管道重新进入压缩机，开始新的循环。这就是制冷循环的四个过程。

螺杆压缩机：

目前，市场上螺杆压缩机分为：全封闭、半封闭；型式分为：双螺杆和单螺杆两种。之前，暖通南社有大量的课件已详细分析了螺杆压缩机，这里不再重复。应用在风冷螺杆热泵冷热水机组上的压缩机主流是：半封闭双螺杆压缩机。唯一采用单螺杆压缩机只有麦克维尔MHS系列产品。

除霜模式：

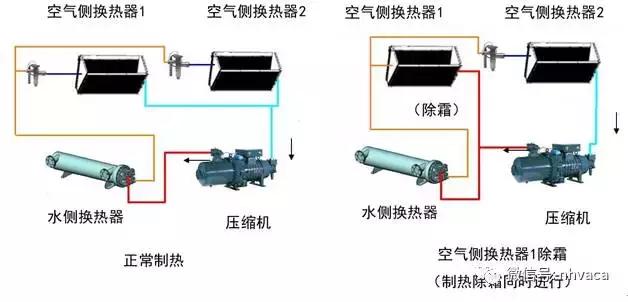

旁通除霜原理图：

逆向除霜原理图：

冷媒：

主要冷媒以：R22、R407C、R134a为主。目前多数厂商选用R134a为风冷螺杆热泵冷热水机组环保冷媒。为什么R407C冷媒得不到广泛应用，主要原因是：R407C是R32(25%)、R125（52%）和R134a（23%）三种制冷剂的混合制冷剂。

R407C是一种温度滑移较大的非共沸混合制冷剂，其不同组分的饱和蒸发温度最大约有5度的偏差。

在满液式蒸发器内，整个空间压力处处相等，这就不能保证R407c的不同组分都能均衡的蒸发，也就是说会有1种或2种饱和蒸发温度偏高的组分不能正常的参与制冷循环，那这样就不能正常发挥R407c的特性了（也可以说实际参与制冷循环的物质已经不能称为R407c了）。R407c用于干式蒸发器时情行就不一样了，干式的蒸发器中制冷剂是在铜管内流动的，在流动过程中有明显的压力降，R407c的不同组分可以在铜管内分段蒸发（当然这个分段交接不会很明显的！）。这正好发挥了大滑移非共沸混合制冷剂的优点。

蒸发器：

换热通道：

独立的制冷回路作用：

机组按模块独立的制冷回路设计，使用可靠，维护方便，部分负荷效率不衰减。

要更关注机组设备本身的噪音设计，主要表现在以下方面：

1）冷凝风机是否考虑了降低噪音设计；

2）机组压缩机是否考虑了减振措施；

3）机组底座是否做了减振降噪措施。

主要电子部件及其作用：

电子膨胀阀：负责根据受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适的过热度。

压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。

温度传感器：负责检测回气温度（根据电阻变化）。

控制器：控制器是该节流系统的核心部件，类似人的大脑。控制器可以接受压力传感器送来的4-20mA电流信号，和温度传感器的电阻信号。根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。正常运转，控制器显示系统的实际过热度。

驱动器：接受外部电压或电流信号，驱动电子膨胀阀运行。

控制系统：

市场上各品牌基本上都采用PLC可编辑控制器，其特点可靠性高，可扩展。控制系统具有专用远程RS485通讯接口，支持modbus协议或自由口协议。

计算机组能效比：

以上计算的方法是一种讨巧的方式，应该是：名义制冷量/制热量÷（制冷/制热输入功率+风机功率），这才是完整的机组能效比。

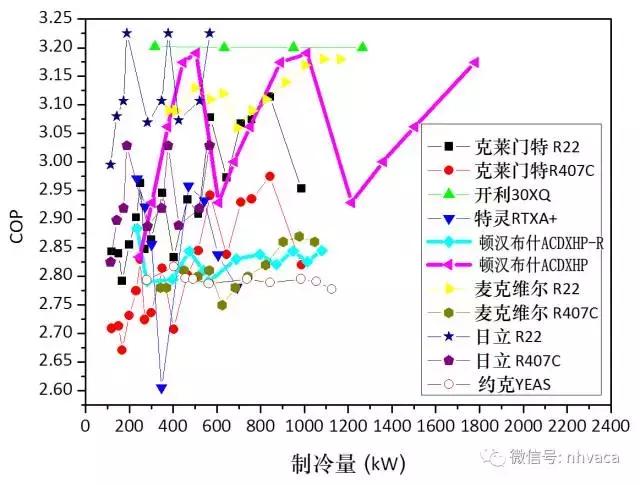

以下为各品牌风冷螺杆热泵冷热水机组COP比较图：

数据引自2011年，某品牌比较表。

其他应注意事项：

1.注意机组外形尺寸图，为机组腾出更宽广的散热空间；

2.要注意减振降噪措施，特别是在居民密集区；

3.要注意机组使用室外环境温度和极端温度条件下应对措施。
