天正给排水图例怎样生成 (消防给排水符号图例讲解)

🏷️ 风光储设计雯老师 ✍️ 学消防设计电气设计工业电气设计供配电设计电气工程师弱电设计给排水暖通造价 📅 2026-03-15T01:39:52+00:00

给排水系统图纸图例讲解,消防给排水符号图例讲解

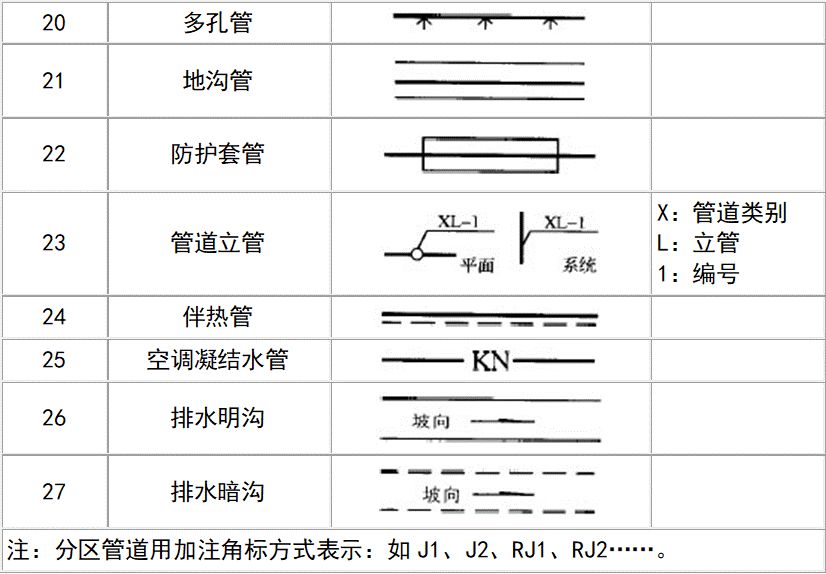

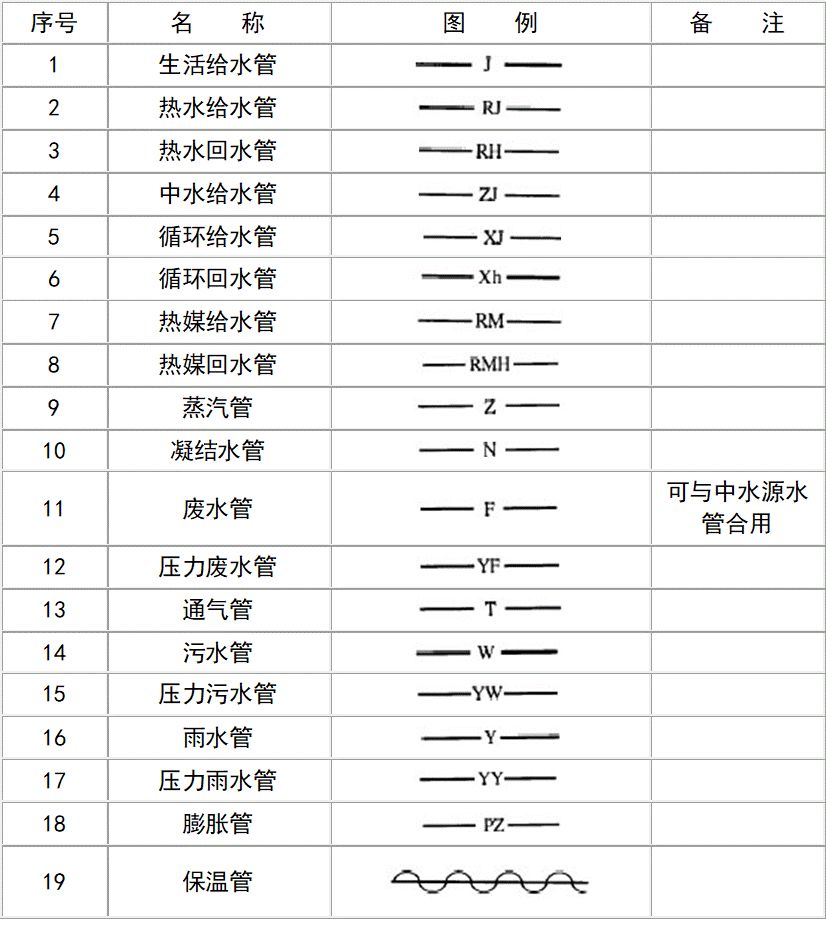

管道图例：

给排水系统图纸图例讲解,消防给排水符号图例讲解

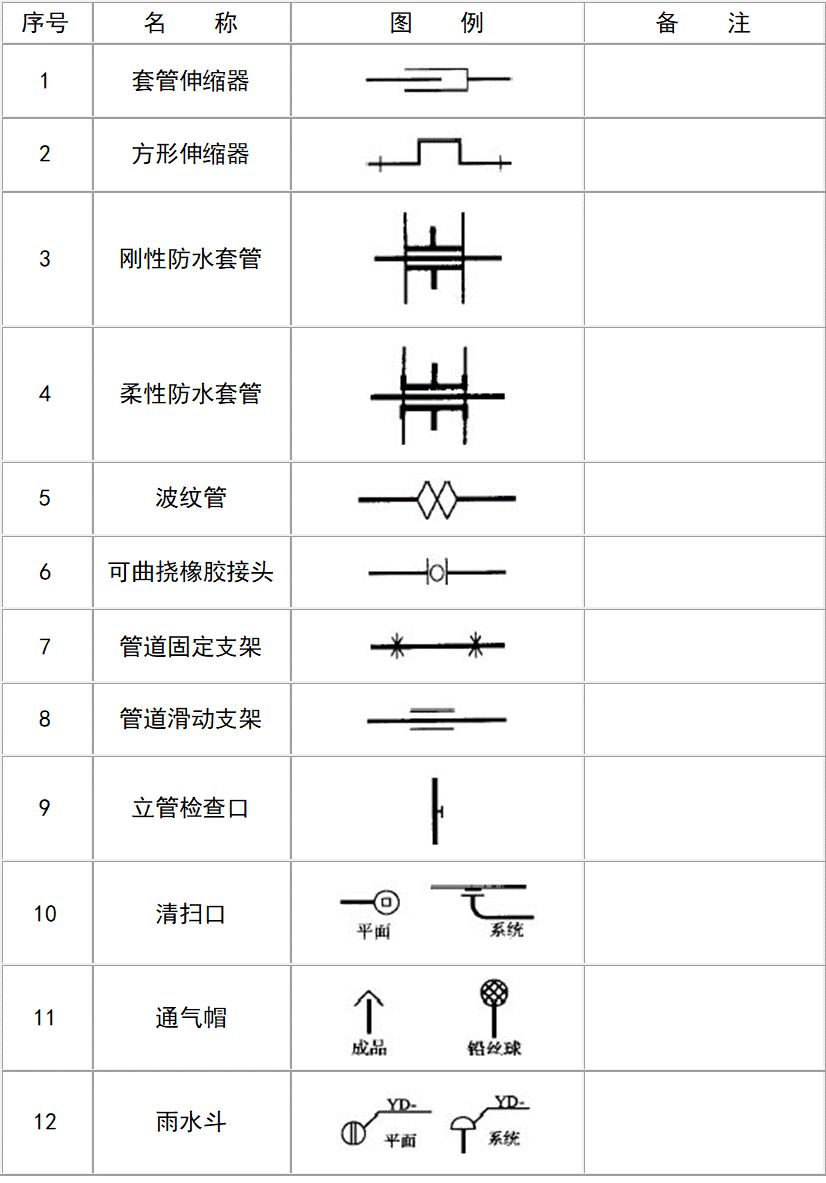

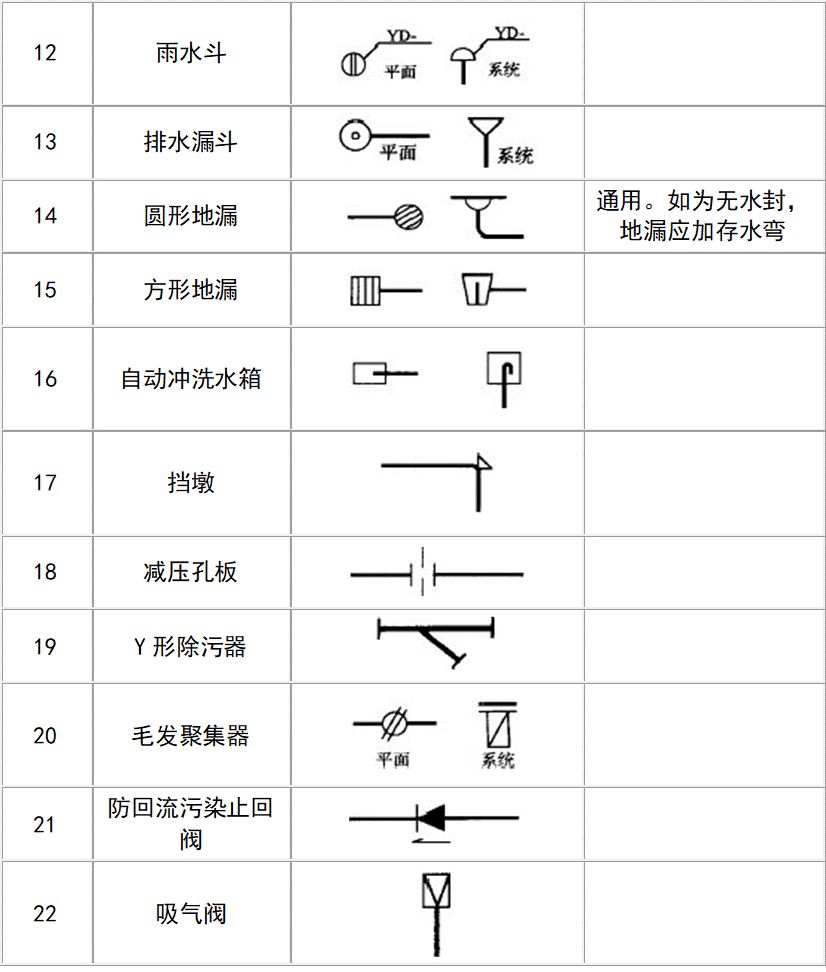

管道附件：

给排水系统图纸图例讲解,消防给排水符号图例讲解

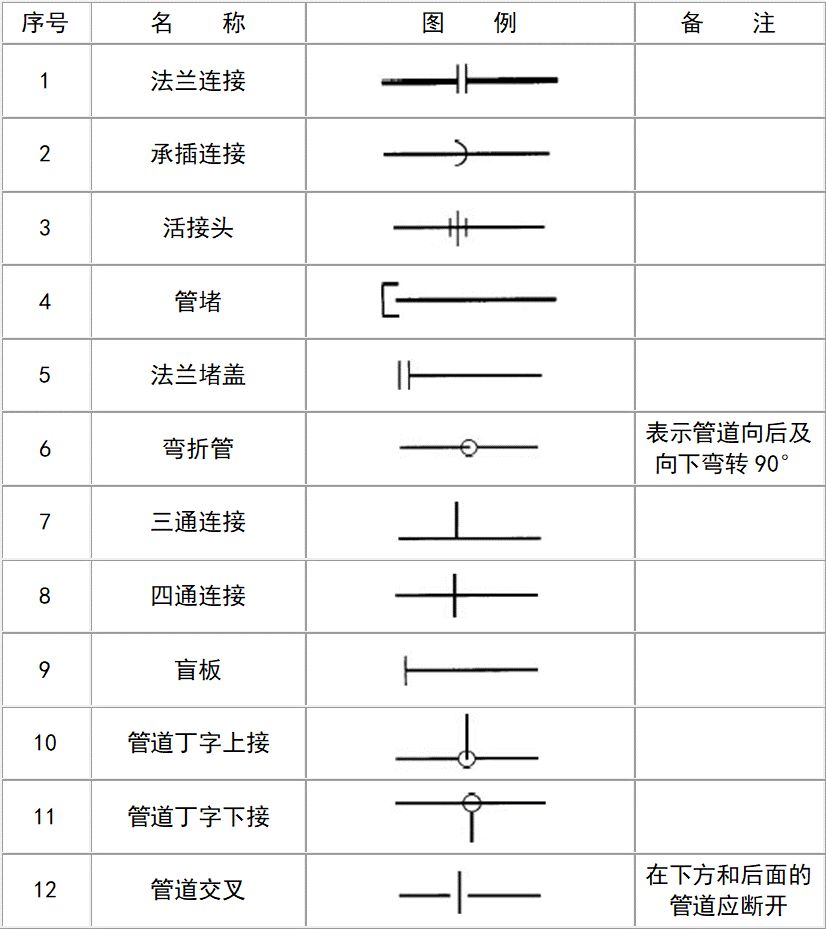

管道连接：

给排水系统图纸图例讲解,消防给排水符号图例讲解

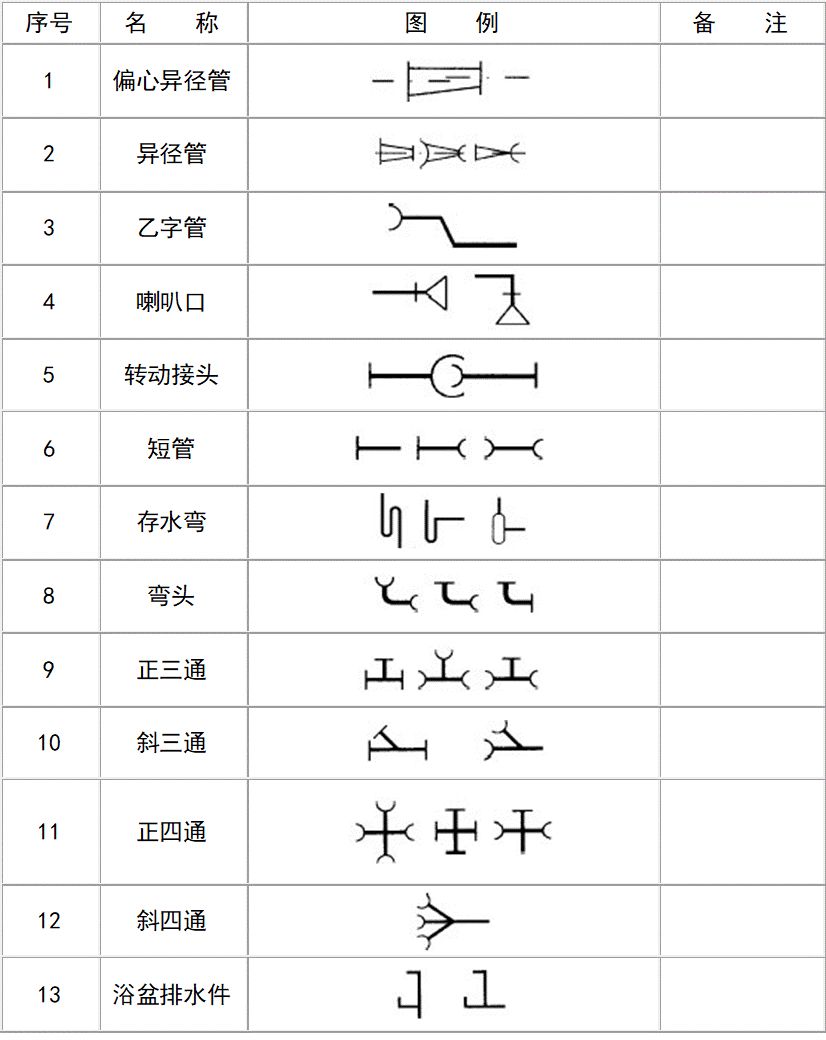

管件：

给排水系统图纸图例讲解,消防给排水符号图例讲解

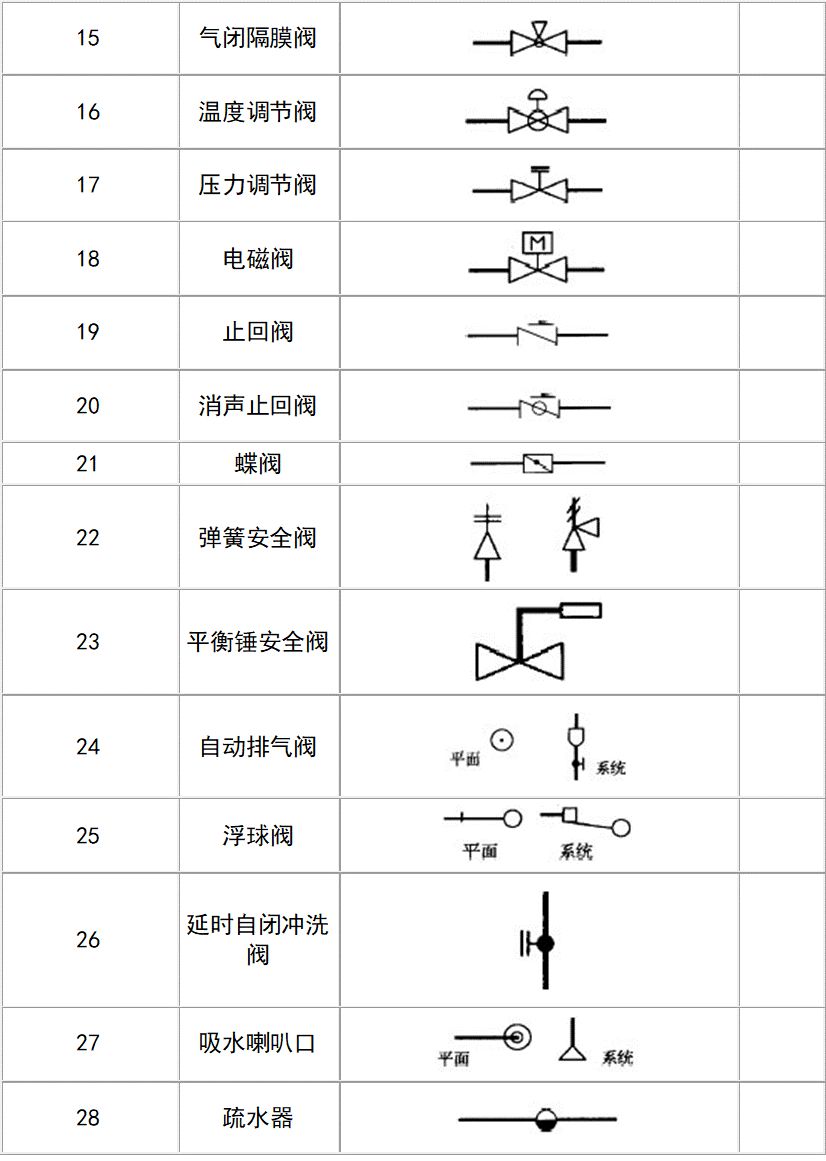

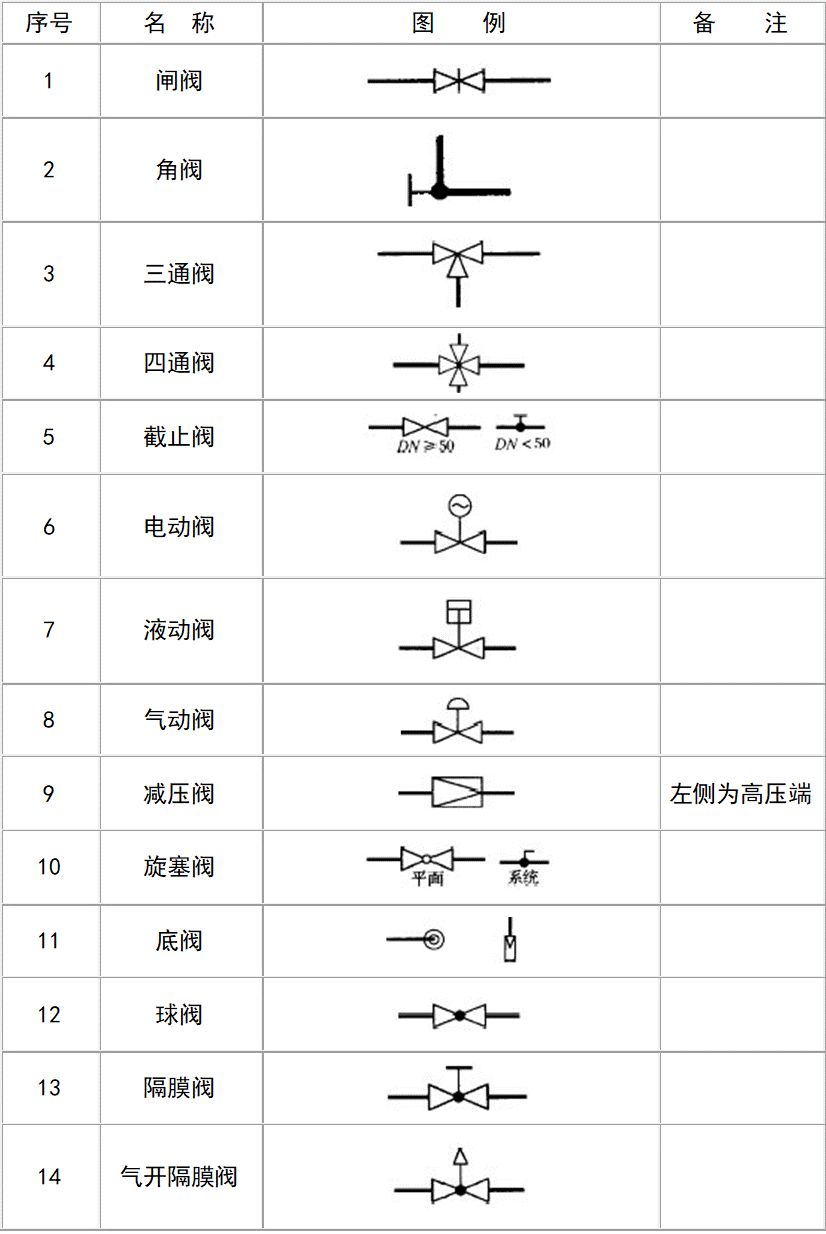

阀门：

给排水系统图纸图例讲解,消防给排水符号图例讲解

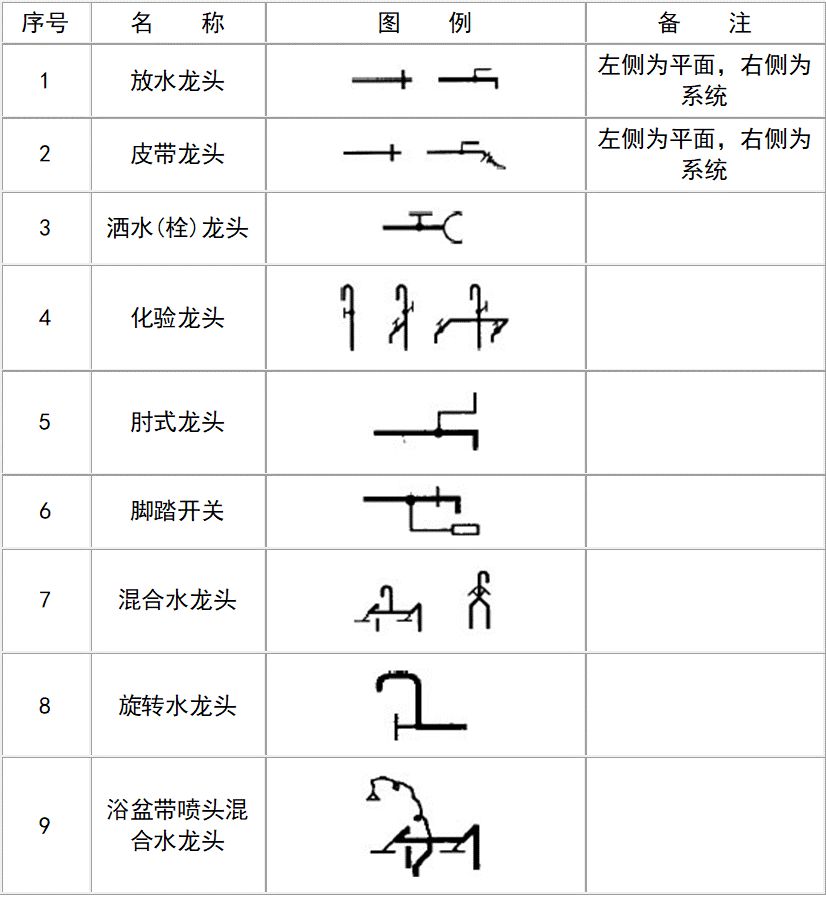

给水配件：

给排水系统图纸图例讲解,消防给排水符号图例讲解

消防设施：

给排水系统图纸图例讲解,消防给排水符号图例讲解

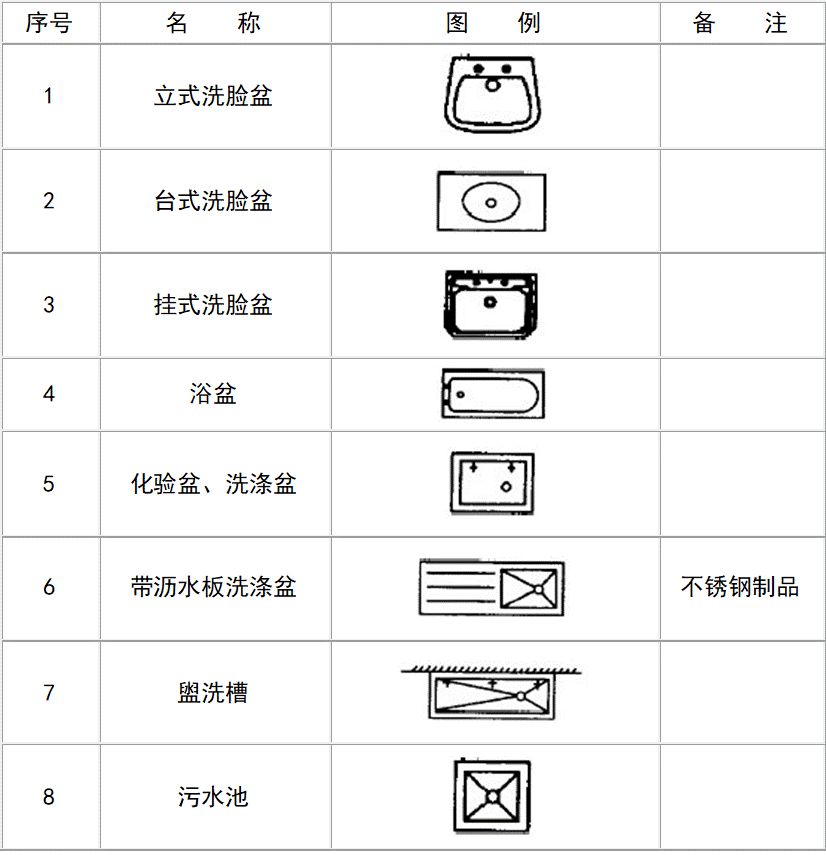

卫生设备及水池：

给排水系统图纸图例讲解,消防给排水符号图例讲解

小型给水排水构筑物：

给排水系统图纸图例讲解,消防给排水符号图例讲解

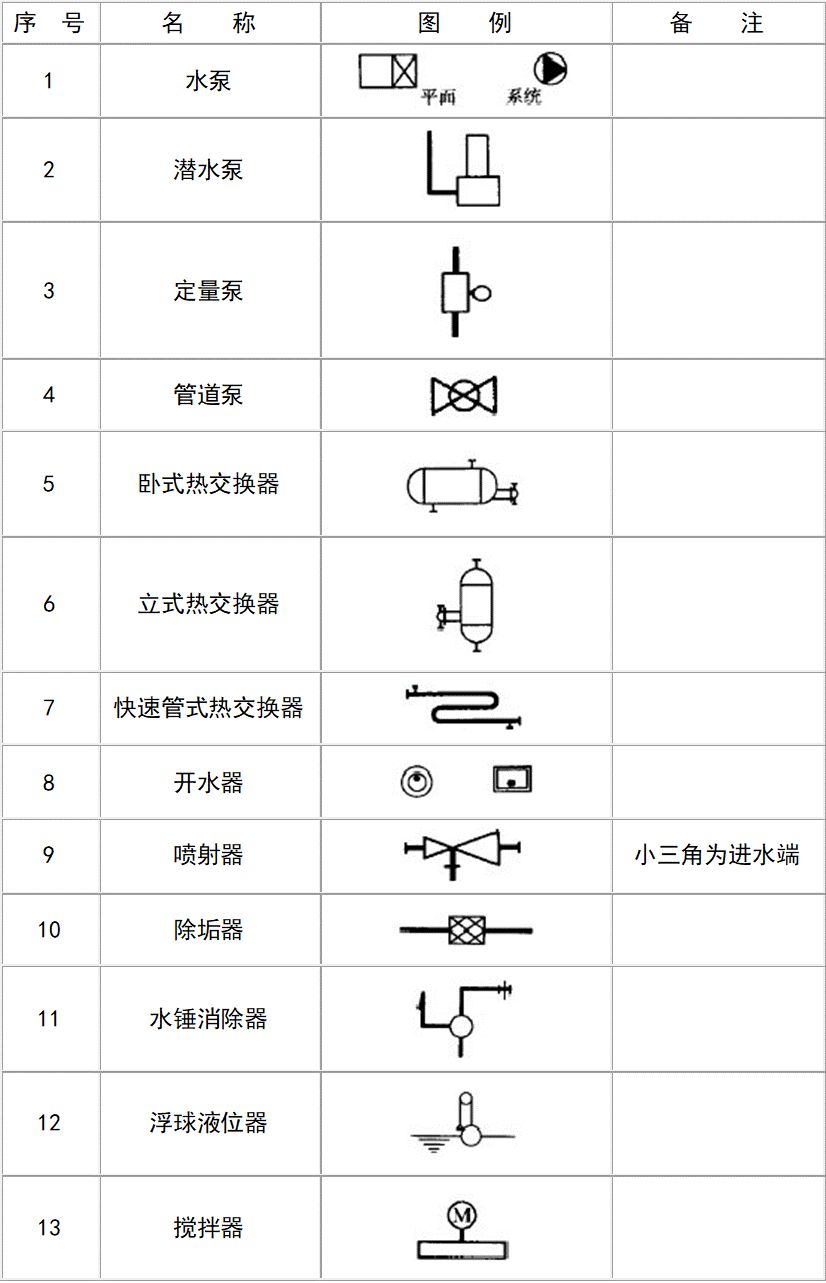

给水排水设备：

给排水系统图纸图例讲解,消防给排水符号图例讲解

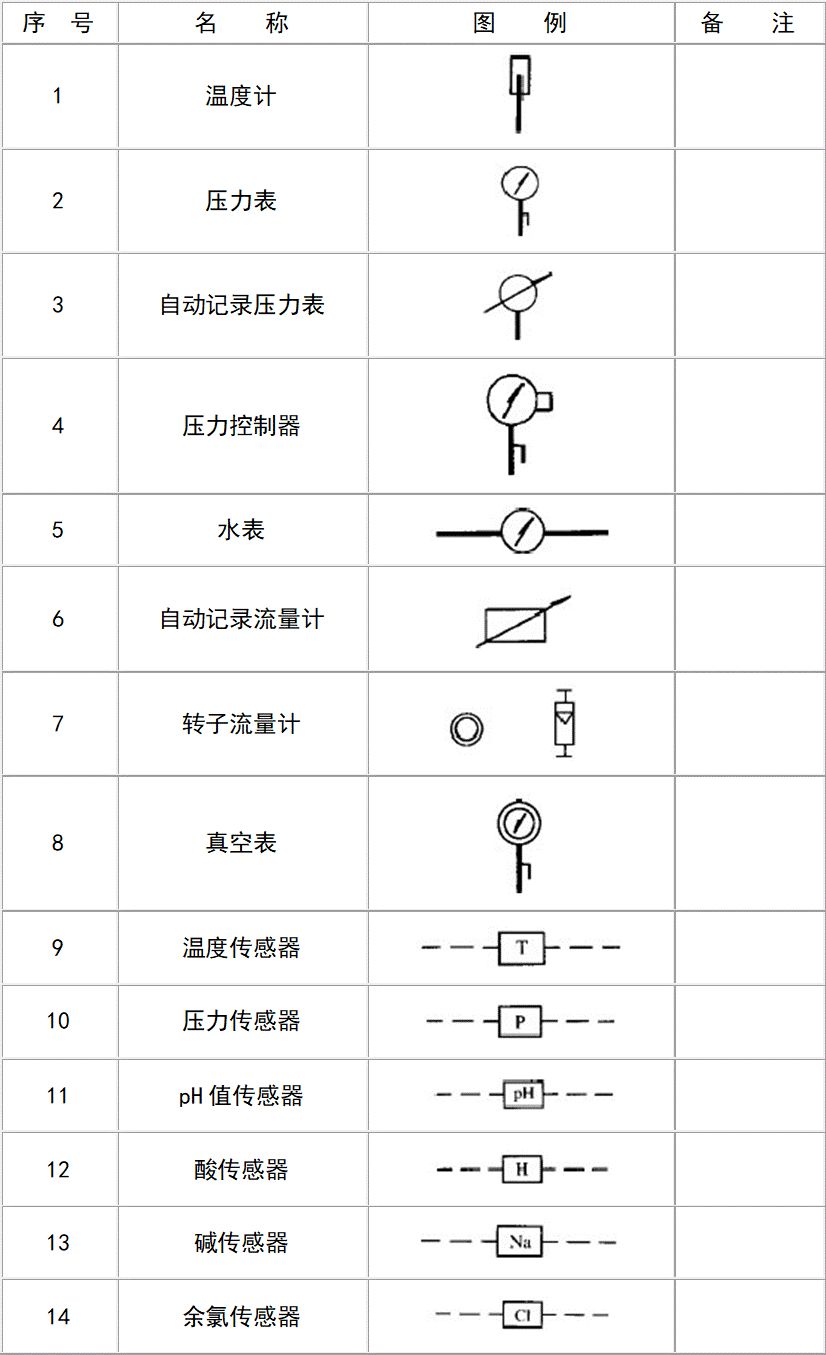

仪表：

给排水系统图纸图例讲解,消防给排水符号图例讲解
