连接示意图

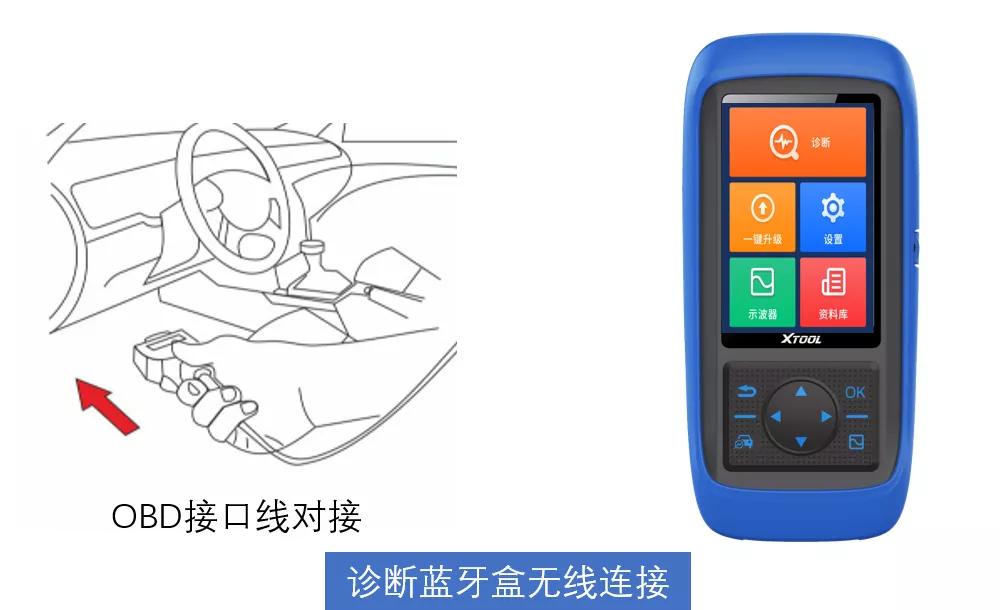

诊断使用时蓝牙盒OBD连接车辆诊断座，通过无线连接设备。

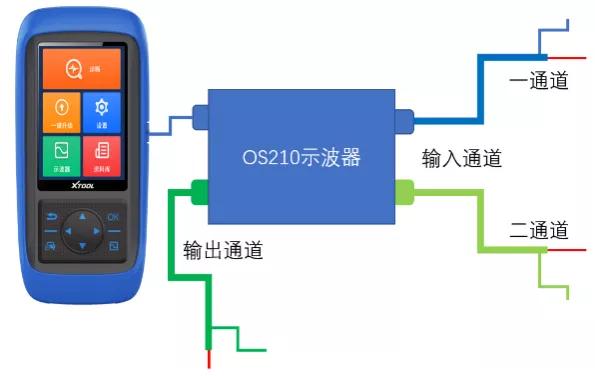

用OS210示波器有线连接配合使用的连接图。
主要测量空调部件
1、 空调压力传感器、空调泵变量阀、散热电子扇、温度传感器等信号波形输入通道测量。
2、 部分执行器的信号发生、输出通道可执行动作测试。
通过OS210示波器测试点火线圈

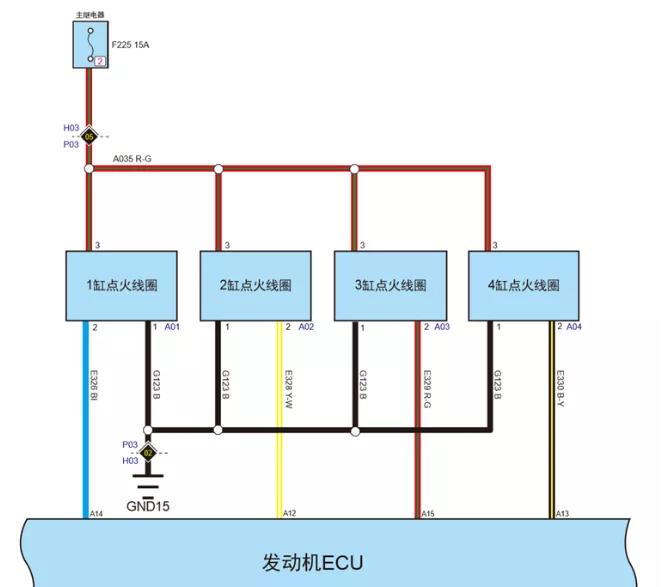

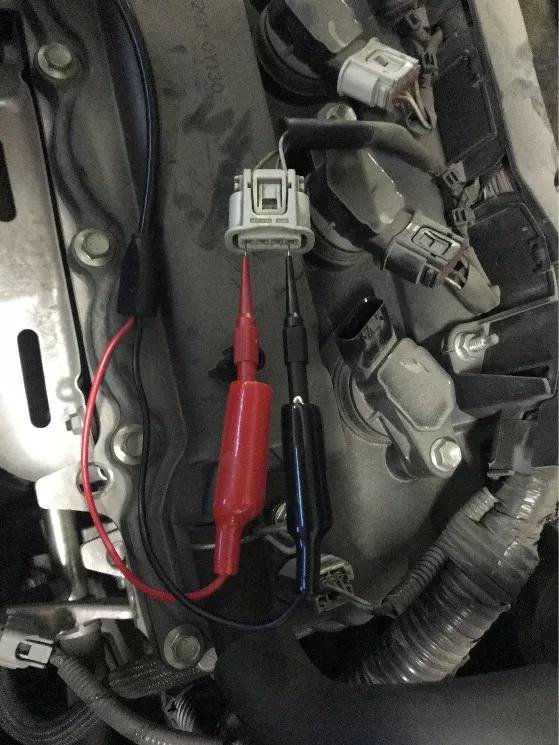

1、连接设备，打开点火开关，拔下的点火线圈，AC100连接OS210示波器，首先点开“示波器”菜单，点开“电压表”档，测试表笔接OS210输入端口，来测试下蓄电池电压，为测试确认设备是否连接正常，接着可以测试所有传感器的针脚电压，以识别针脚定义。先找出电源正、负极，确认另一条线是点火信号，下图为OS210测试线的正负表针。

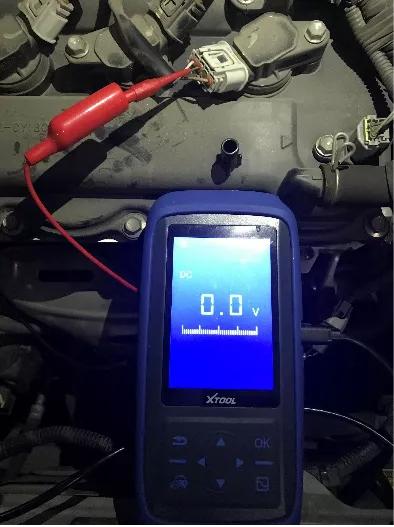

2、 习惯性的先用电压表档测量信号，因为是点火信号，电压档无法没出数值。

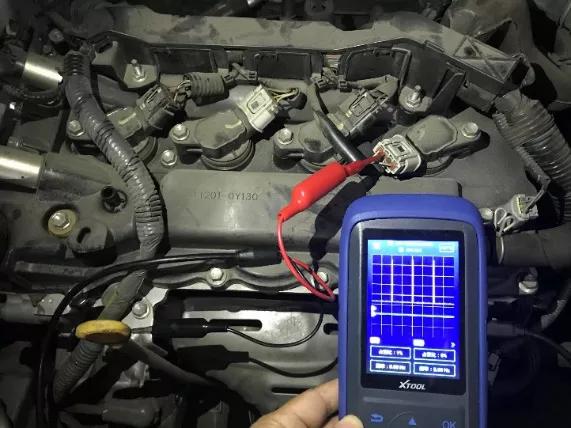

3、 接着用“示波器”档检测点火信号。

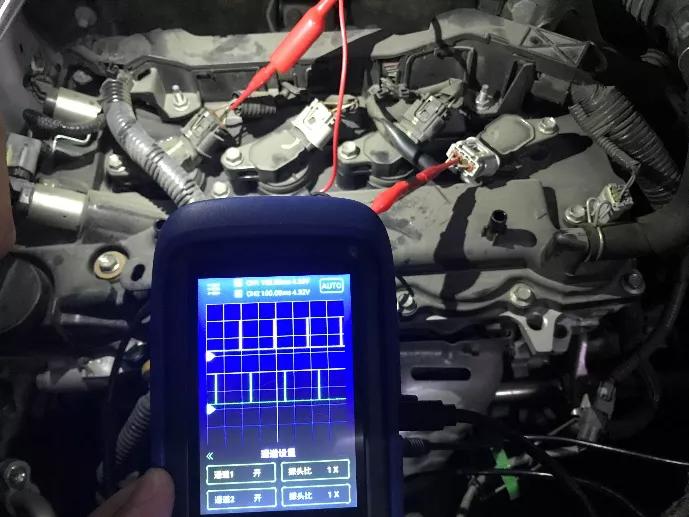

4、同时可以用双通道输入检测多缸点火信号，以对比。
