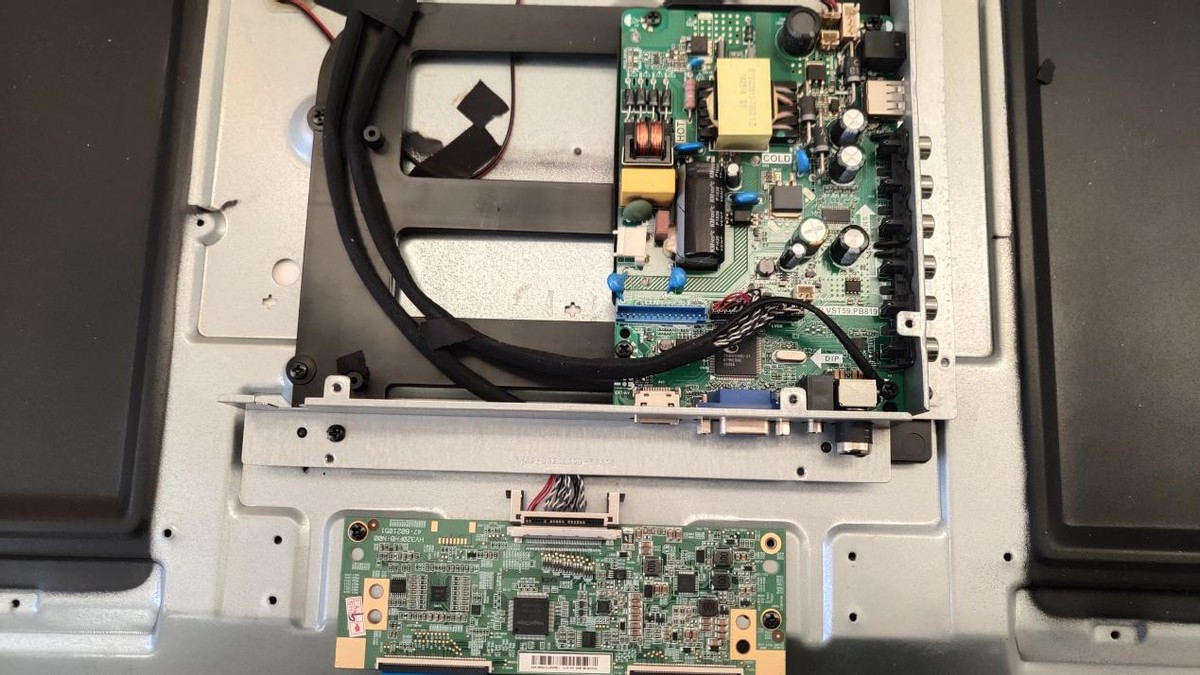

数字图像信号处理系统 是液晶电视机核心部分，完成视频解码和数字信号的一系列处理，为 显示屏驱动器 提供LVDS驱动信号。
具体信号流程如下:
1：输入的 图像信号 （亮度Y、色度C）→ 模/数 （A/D）转换→亮度、色度 分离 → 亮度、色度切换 → 亮度输出 →去隔行处理→图像缩放→显示器驱动。
2： 亮度、色度切换 →色度解调→色差信号输出 →去隔行处理→图像缩放→显示器驱动
图像信号： 由亮度信号和色度信号组成。
模/数转换： 输入的图像信号是模拟信号，转换成数字信号。
亮度、色度分离 ：通过数字滤波器完成两种信号分离。
亮度、色度切换： 指内部线路信号和外部端口信号的选择切换。
亮度输出： 选择的内、外信号。
去隔行处理： 将隔行扫描的图像信号Y、U、V转换成逐行扫描的图像信号和变换帧频等。
图像缩放： 将不同格式的图像信号Y、U、V转换成液晶显示器固有频率的图像格式信号。
色度解调 ：根据色度信号的调制方式不同采用相应解调方法还原出两个色差信号（U、V)。
色差信号输出： 色差信号是两路U、V信号，输出到去隔行处理部分。
