1、沿路径扭转

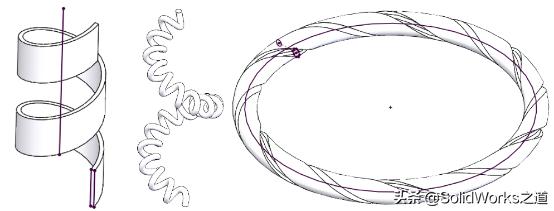

【沿路径扭转】选项可按指定的度数、弧度或沿着路径的总长度的旋转圈数来定义轮廓的扭转，可设置扭转为0来阻止扫描时的扭转。对于2D或3D路径均可以使用【沿路径扭转】来生成扭转截面，如下图所示。
本文将通过下面的线缆实例来介绍如何使用【沿路径扭转】及相关知识。
2、截面扭转控制实例
步骤1打开零件并显示扭转
打开零件“线缆-路径扭转.SLDPRT”，该零件包含一幅轮廓草图和一个路径草图，如下图所示。
步骤2创建曲面扫描

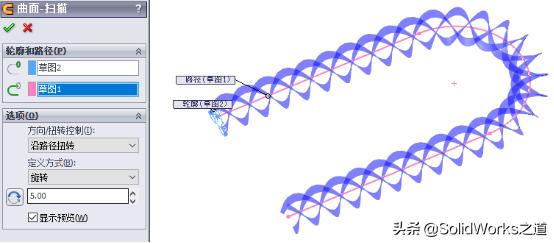

单击【扫描曲面】，选择“草图2”作为扫描轮廓，选择“草图1”作为U形路径，展开【选项】，【方向/扭转控制】设为【沿路径扭转】，【定义方式】为【旋转】，输入圈数为10，单击【√】，如下图所示。
隐藏草图。
步骤3创建线缆轮廓基准面
单击【基准面】，依次在螺旋面的内边线上创建与边线垂直的三个基准面，如下图所示。注：轮廓与路径垂直以避免在扫描时轮廓扭曲变形。
步骤4创建轮廓草图
在3个新建基准面上依次创建轮廓草图，圆心与各内螺旋边线内端点重合，如下图所示。
隐藏所有基准面。
步骤5创建扫描特征
先创建三条组合曲线，依次与各轮廓草图对应，如下图所示。
单击【扫描】，选择“草图3”为轮廓，路径为草图所对应的组合曲线1，如下图所示。

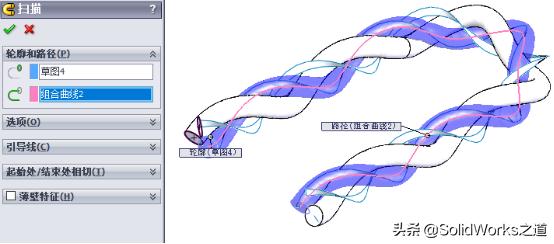

继续单击【扫描】，选择“草图4”为轮廓，路径为草图所对应的组合曲线2，不勾选【合并结果】，如下图所示。
再次单击【扫描】，选择“草图5”为轮廓，路径为草图所对应的组合曲线3，不勾选【合并结果】，如下图所示。
隐藏曲面实体，保存并关闭零件。
补充：
1）对于本例，曲面的扫描扭转圈数的设置不当可能造成后续的扫描失败，主要原因是扫描路径的曲率连续情况不好，造成扫描时截面扭转，生成的3D螺旋路径的曲率连续性很差。
2）对于扫描路径的选择，可以通过SelecionManager来选择连续曲线组以替代组合曲线，如下图所示。
实例文件源：s/1W0DGJKInKLrA3my-c1DDbw
