本套模具图纸是一套复印机上的高难度模具结构设计图纸，复印机模具滑块多，插穿 碰穿较多，设计也较为复杂，欢迎*载下**图纸；
模具设计思路：

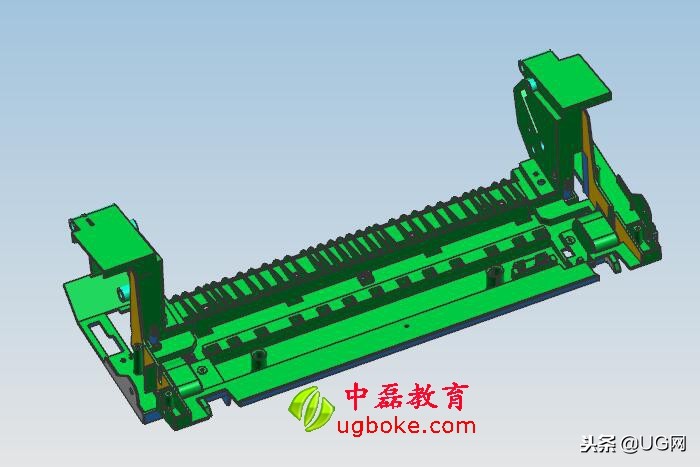

第1步：打印机图纸产品图，模具复杂上的结构处在产品的两端；
中磊教育模具教程
第2步：产品上要拆的镶件、碰穿也较多；
中磊教育模具教程

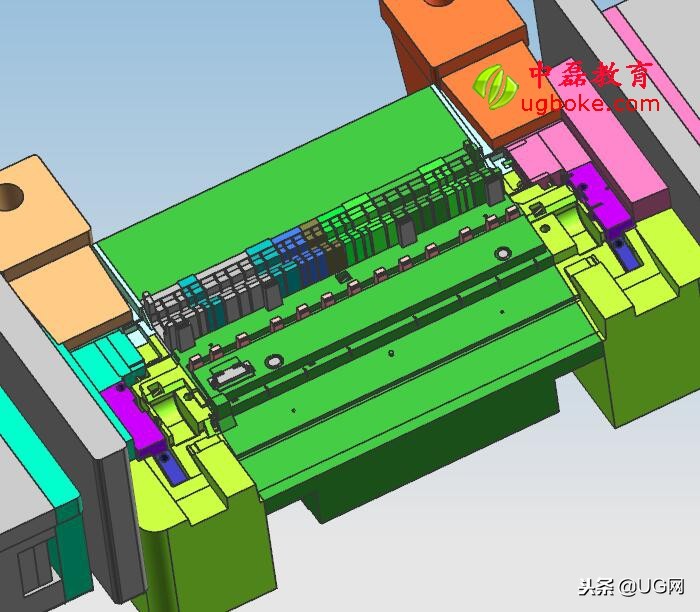

第3步：模仁拆开后，其滑块与镶件的组装图所图；
中磊教育模具教程
第4步：前模为便于安装，拆成了两块，由于骨位较多，多拆了镶件；
中磊教育模具教程
第5步：后模仁上的镶件位图例；
中磊教育模具教程
第6步：模具两端还拆有两支斜顶，更多的模具设计细节，可以*载下**图纸查阅；
中磊教育模具教程
