市政工程给排水图例大全,给排水常用阀门图例符号

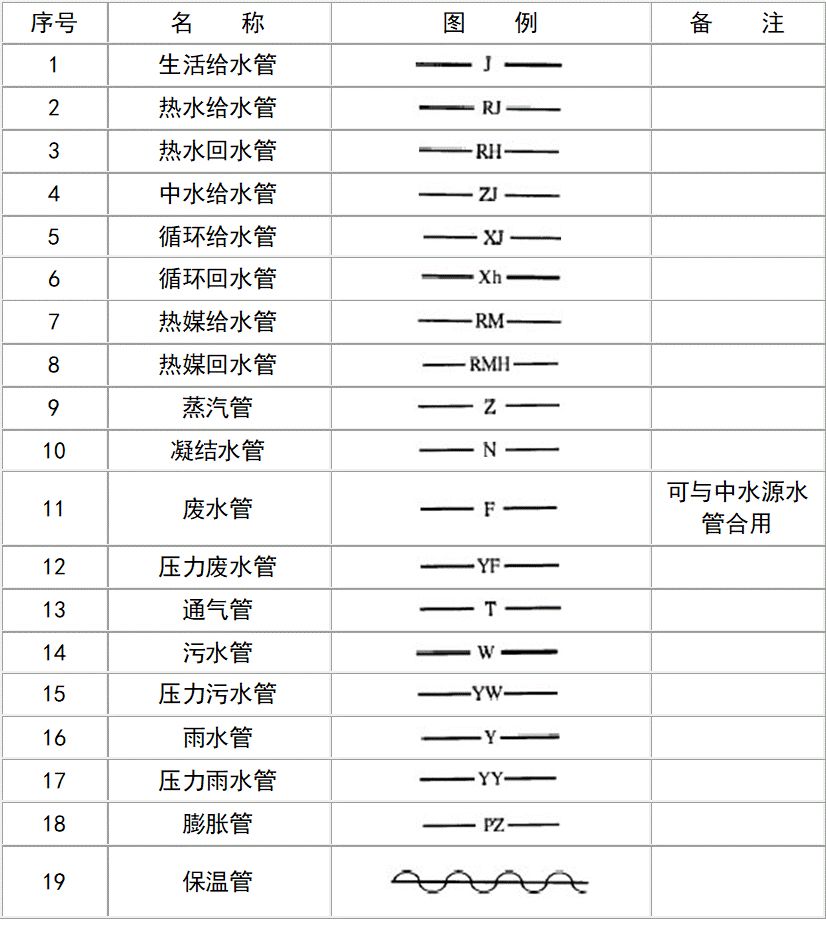

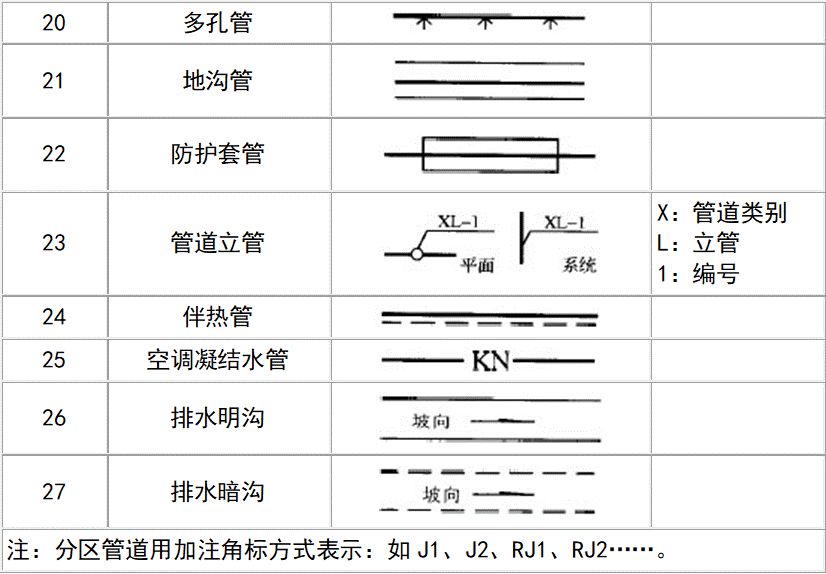

管道图例：

市政工程给排水图例大全,给排水常用阀门图例符号

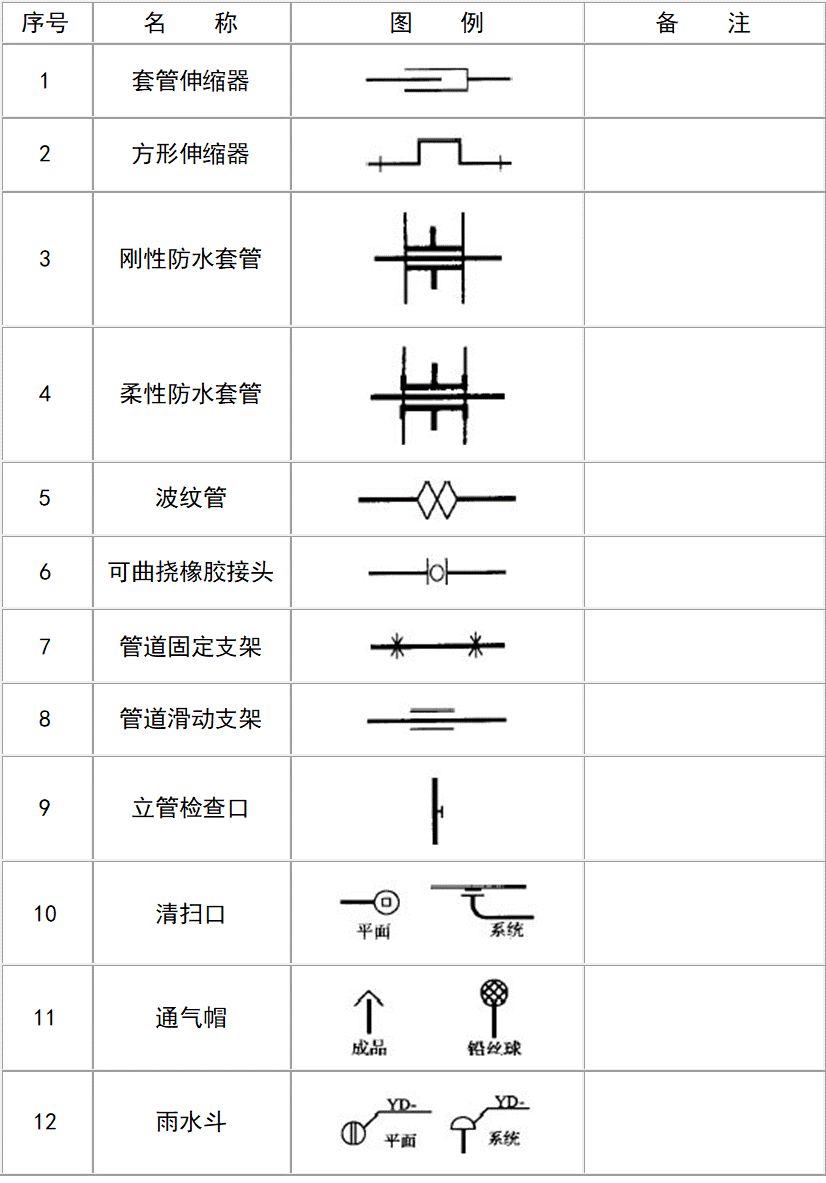

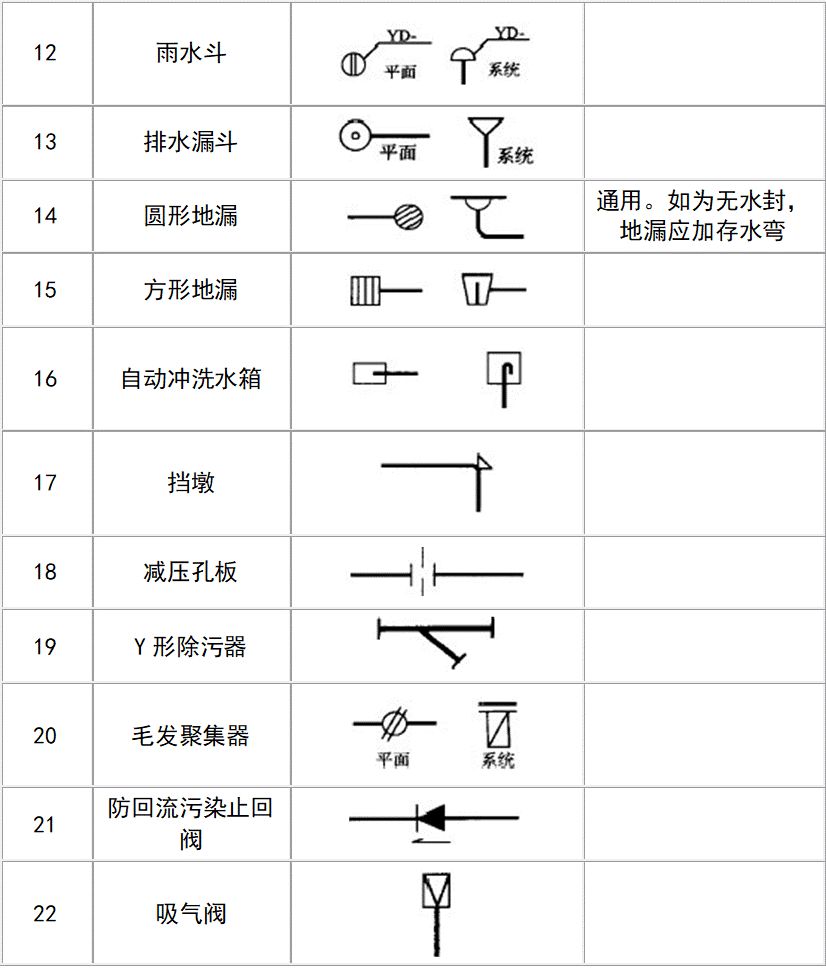

管道附件：

市政工程给排水图例大全,给排水常用阀门图例符号

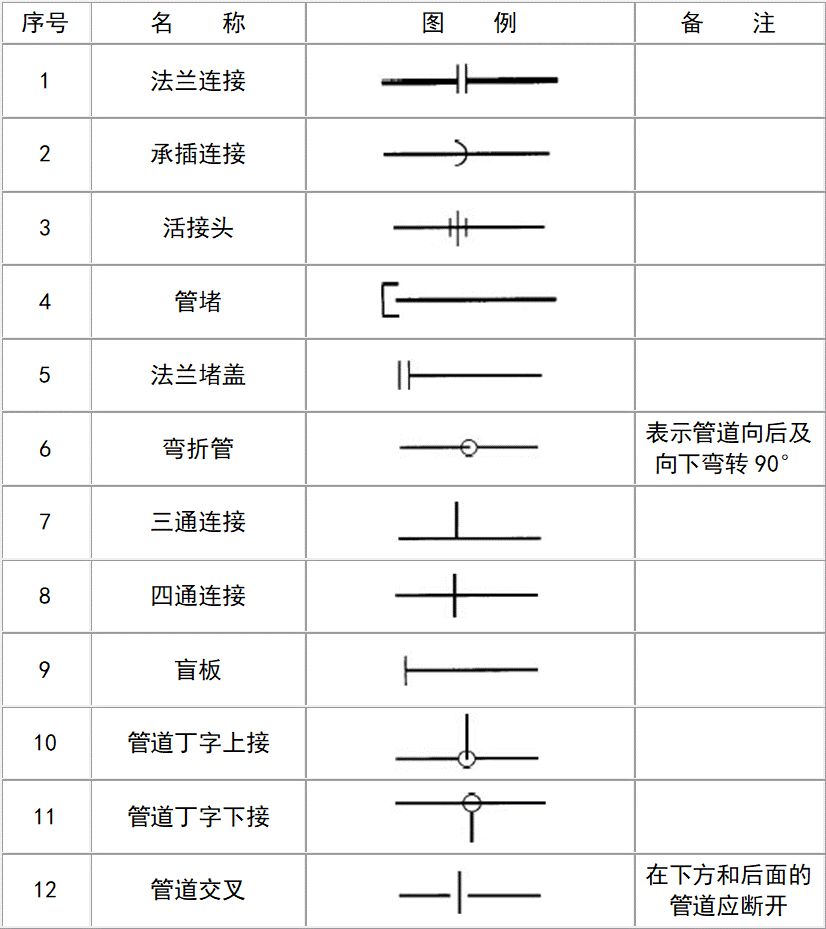

管道连接：

市政工程给排水图例大全,给排水常用阀门图例符号

管件：

市政工程给排水图例大全,给排水常用阀门图例符号

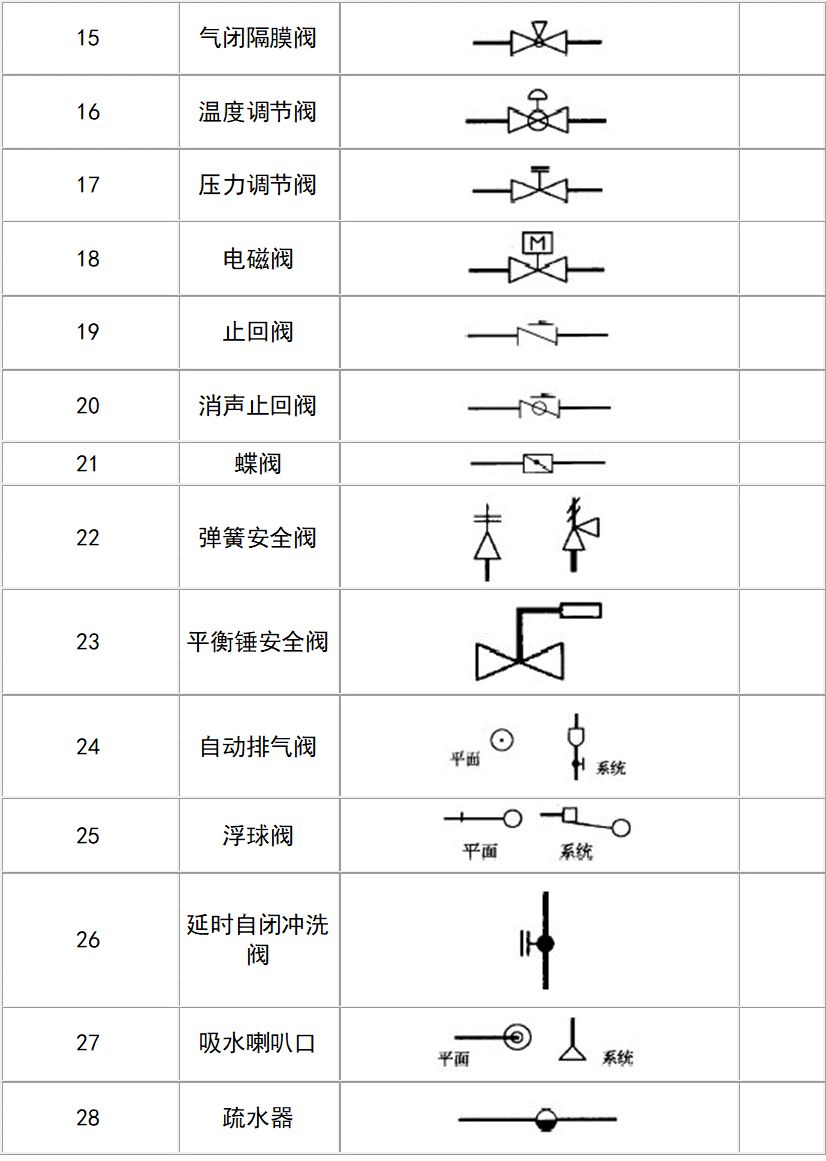

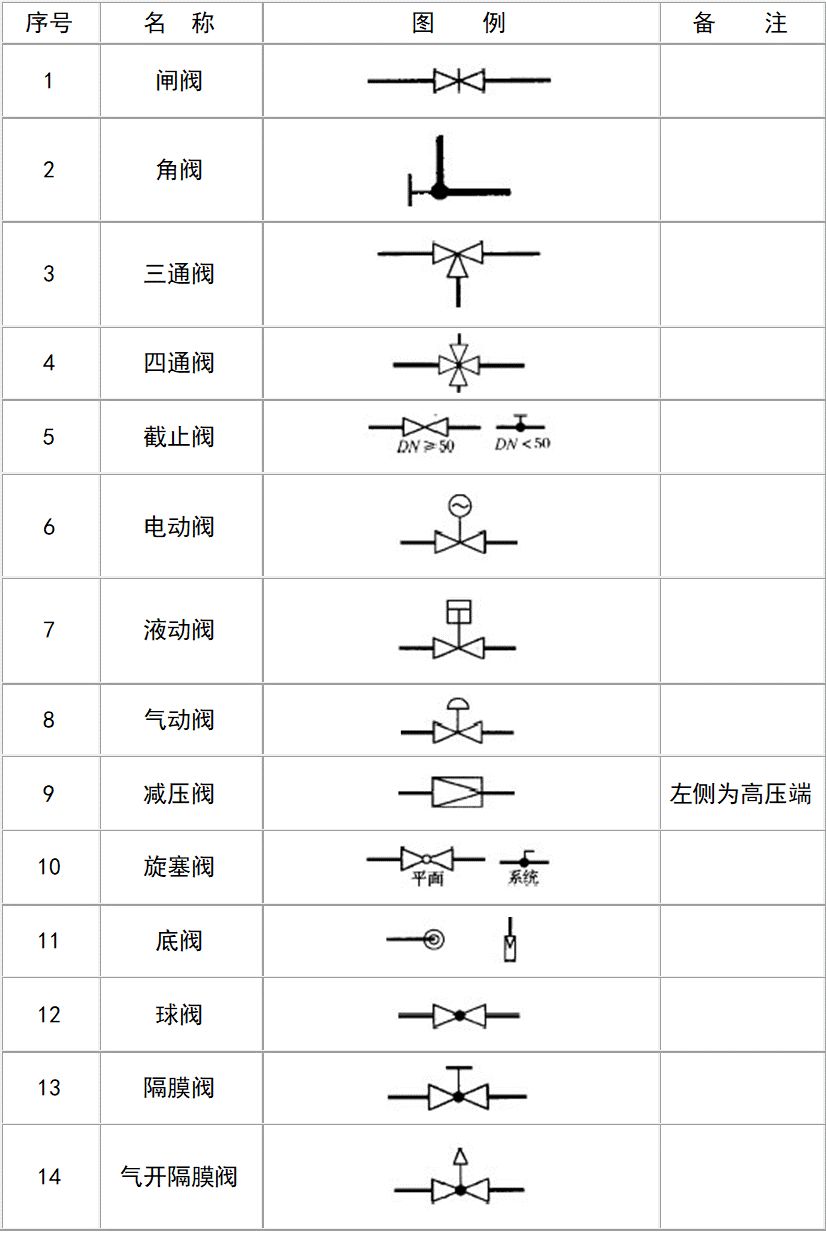

阀门：

市政工程给排水图例大全,给排水常用阀门图例符号

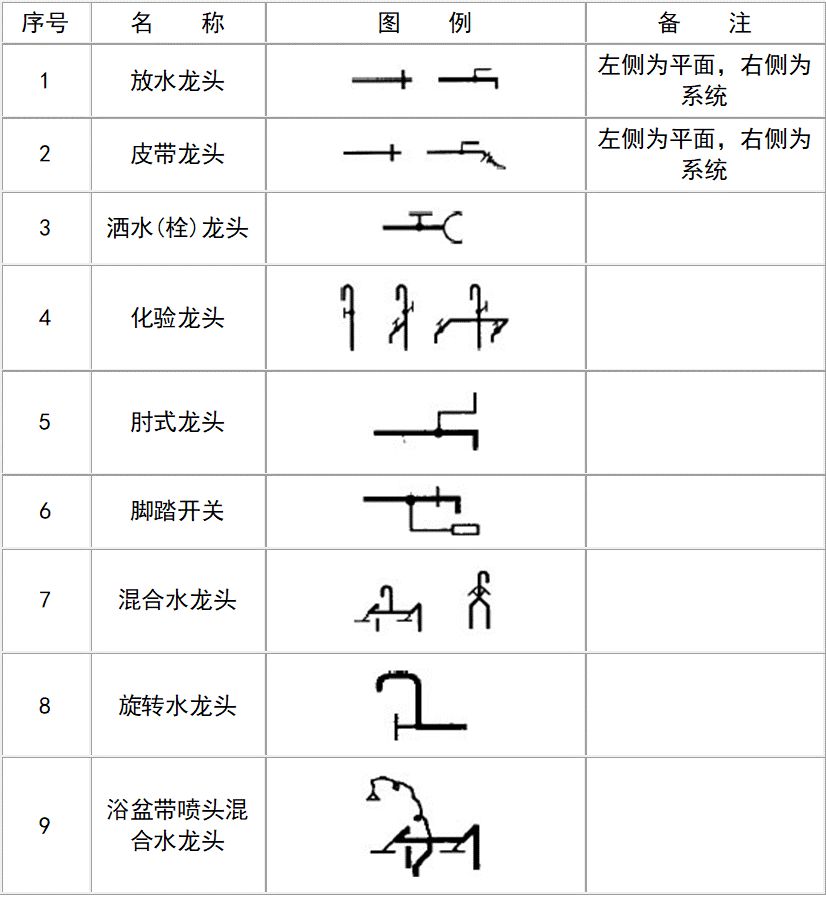

给水配件：

市政工程给排水图例大全,给排水常用阀门图例符号

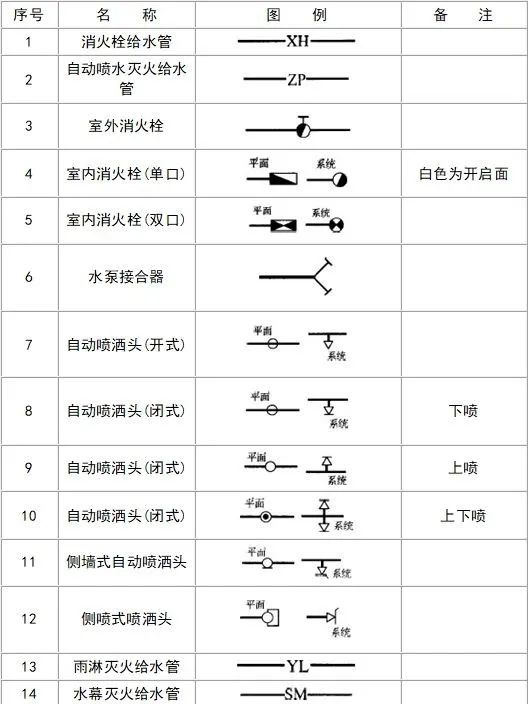

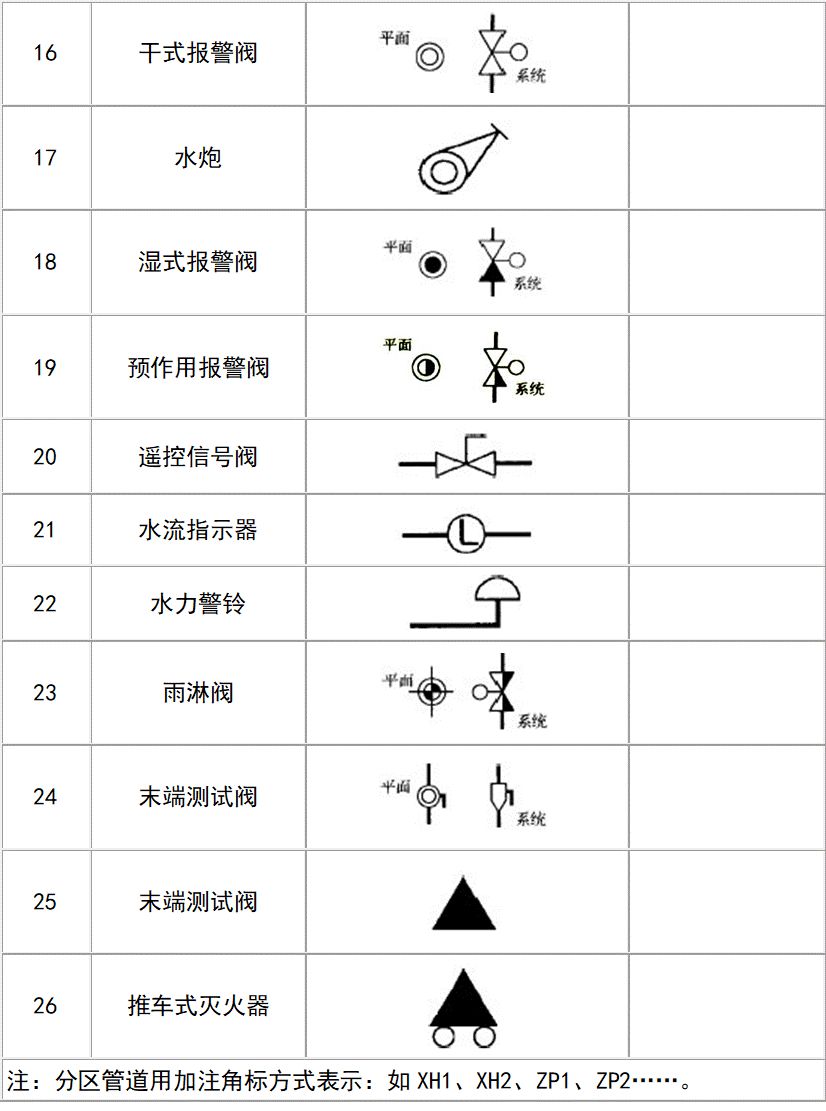

消防设施：

市政工程给排水图例大全,给排水常用阀门图例符号

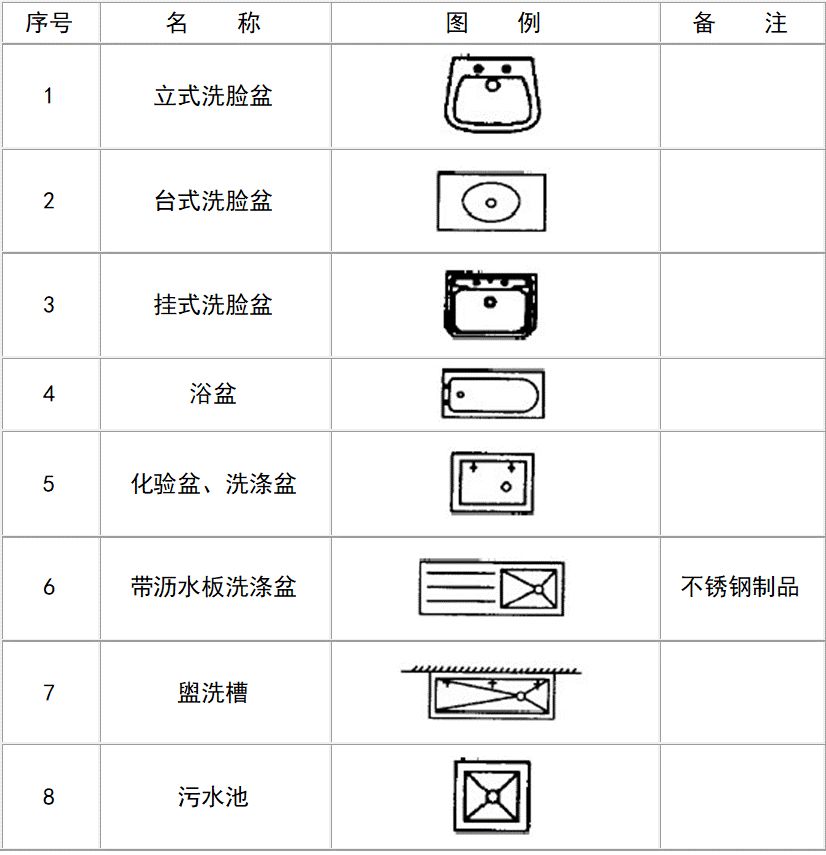

卫生设备及水池：

市政工程给排水图例大全,给排水常用阀门图例符号

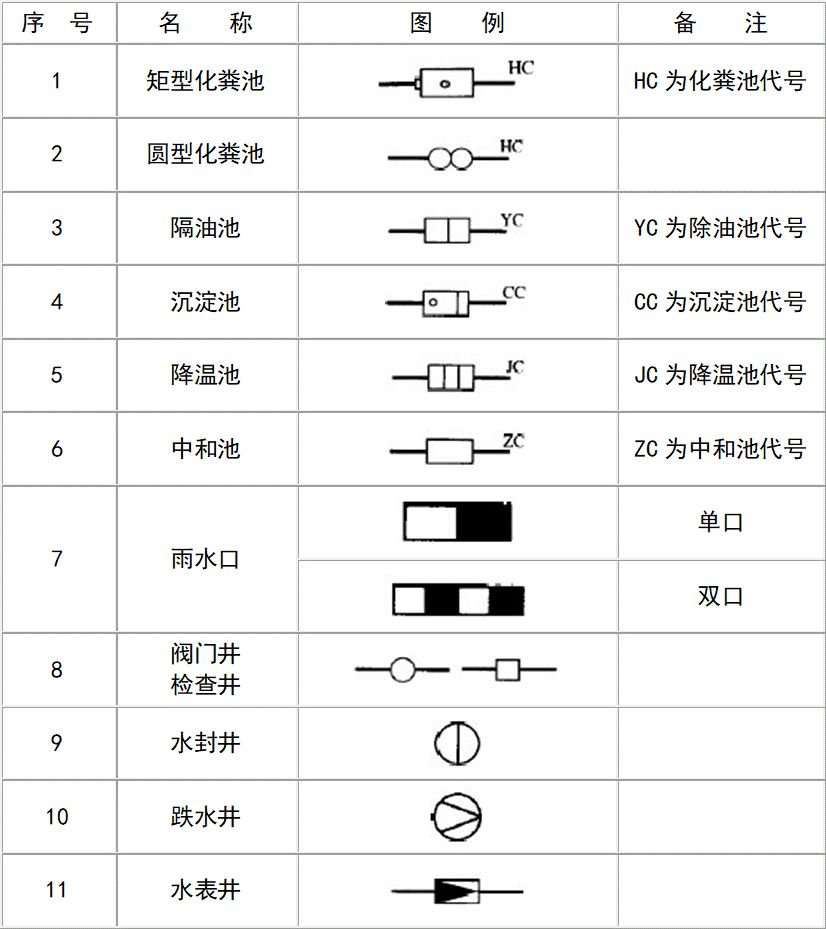

小型给水排水构筑物：

市政工程给排水图例大全,给排水常用阀门图例符号

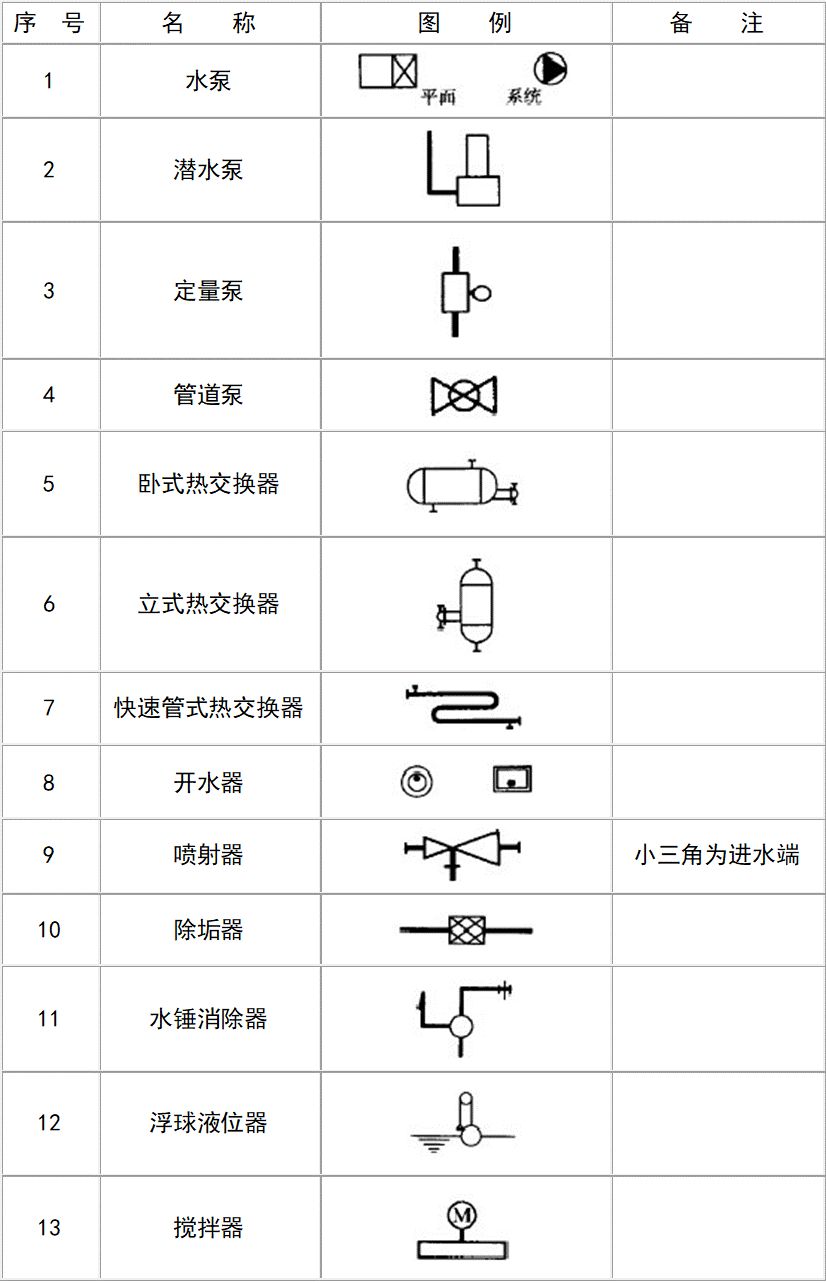

给水排水设备：

市政工程给排水图例大全,给排水常用阀门图例符号

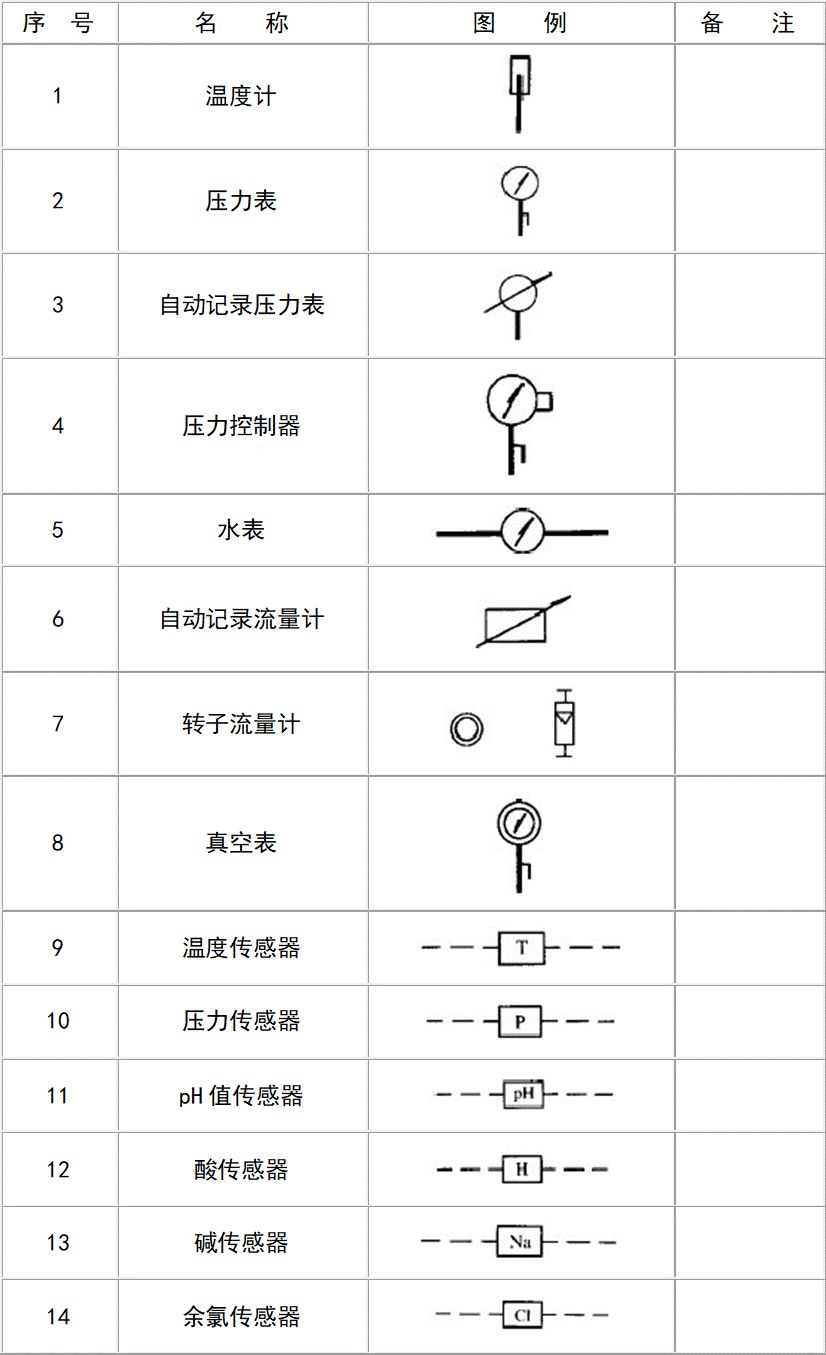

仪表：

市政工程给排水图例大全,给排水常用阀门图例符号
