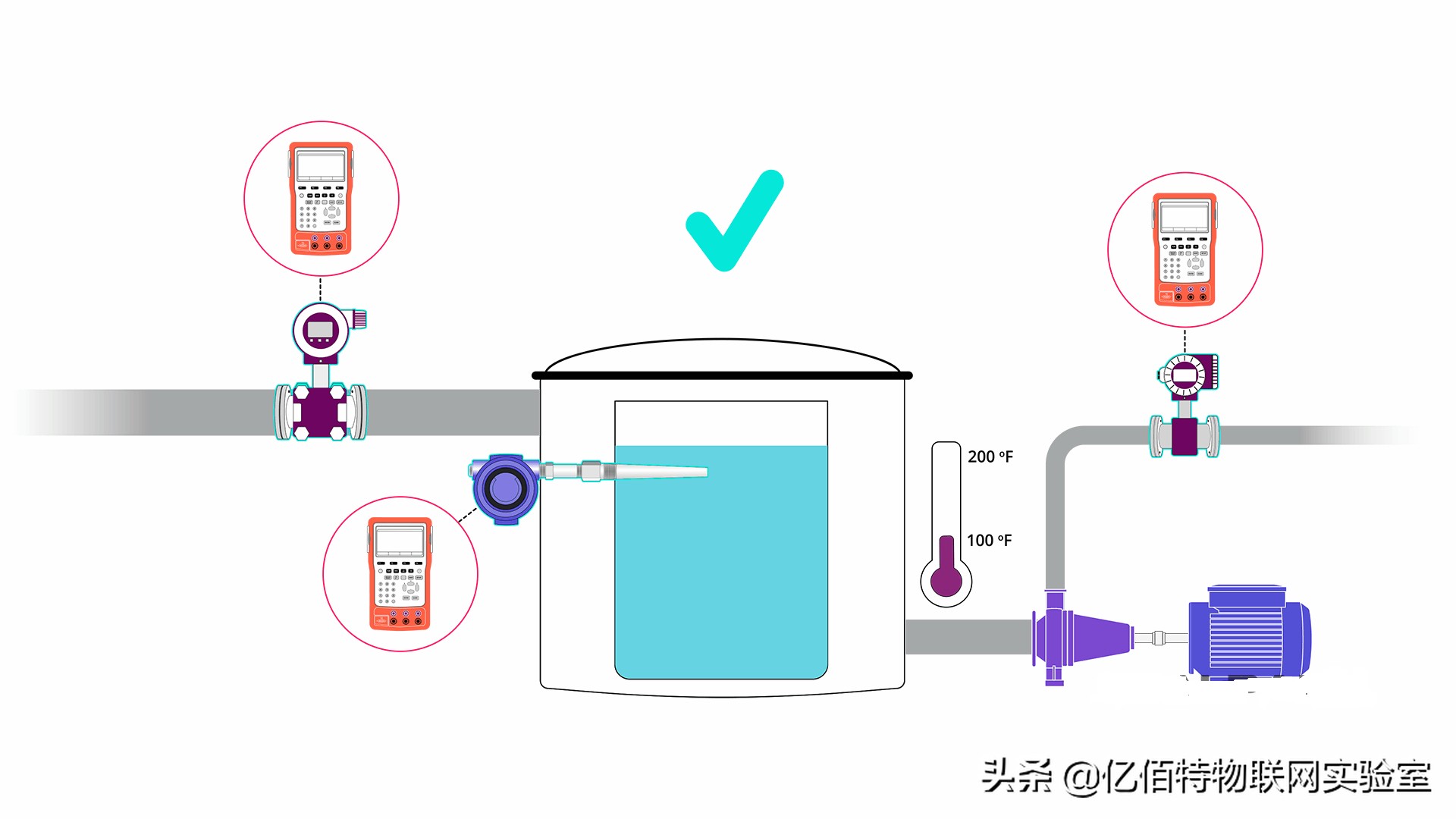

在本文中，我们将讨论仪器校准器，并向您展示如何在过程控制行业中将它们用于校准和故障排除。
…什么是校准，什么是仪器校准器？
何时校准仪器？
如果测量仪器不能准确表示被测量的数量，则可能需要对测量仪器进行校准。
我们可以用仪器校准器代替被测量。可以通过将仪器上的读数与仪器校准器提供的读数进行比较来进行校准。
仪器校准是对仪器执行的一项或多项调整，以确保仪器读数准确代表所测量的数量。
为什么要校准仪器？
仪器需要校准的原因有很多。
–设备会随着时间推移而退化。
–每当在仪器上进行维护时，都需要对其进行校准。
–通常，仪器的范围会改变，因此需要校准。
–如果由于故障排除而发现并修复了故障，则很可能故障排除过程中包括的任何仪器都需要校准。
仪器校准器类型
过程控制中使用了许多不同的仪器，因此也必须有不同的校准器。让我们看一下几种不同类型的仪器校准器。

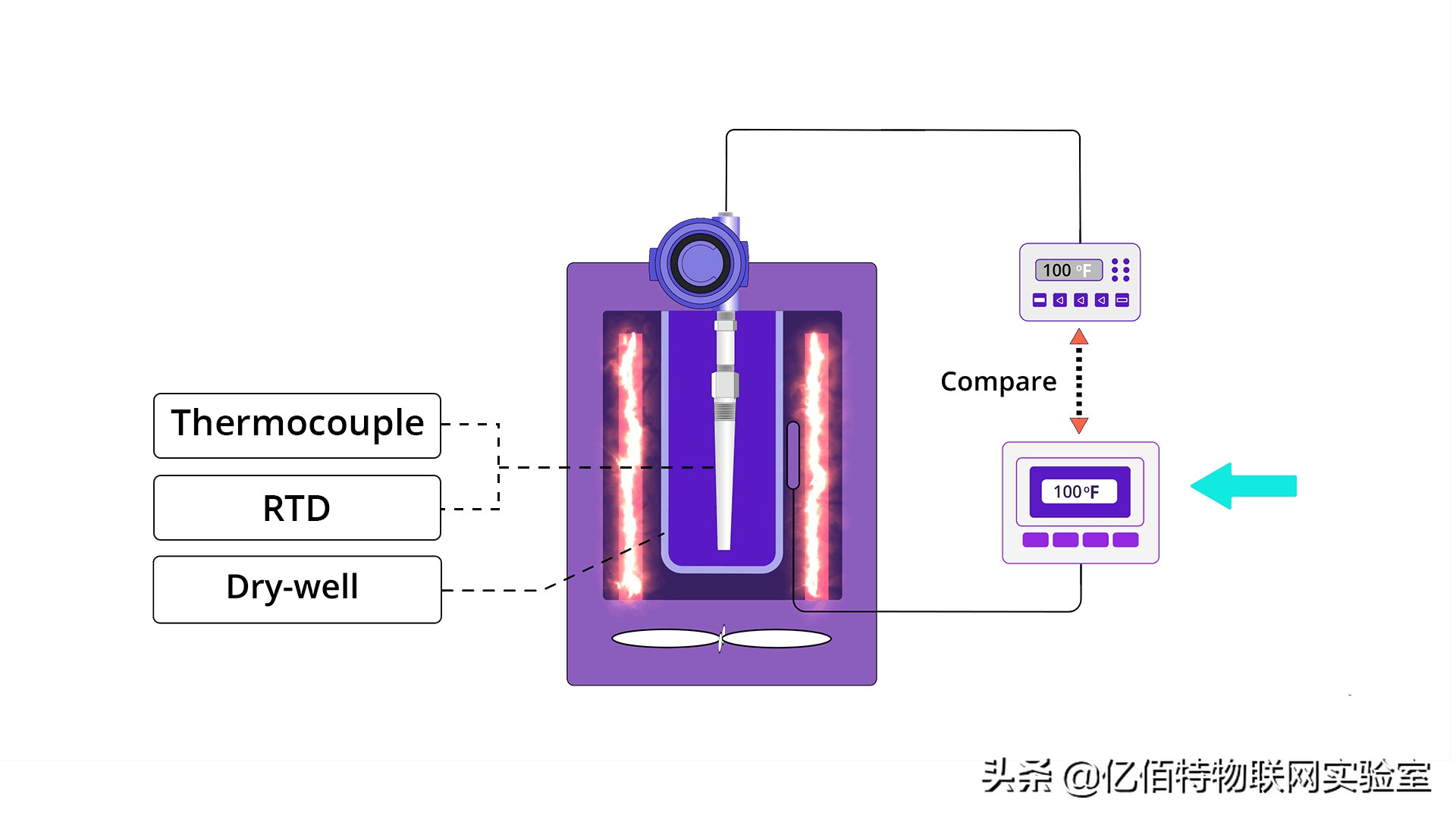

1）块（干井）
块或干井校准器用于校准温度探头，例如RTD和热电偶。所述温度传感器被放置在干井校准器。将金属块加热并保持在精确温度下。

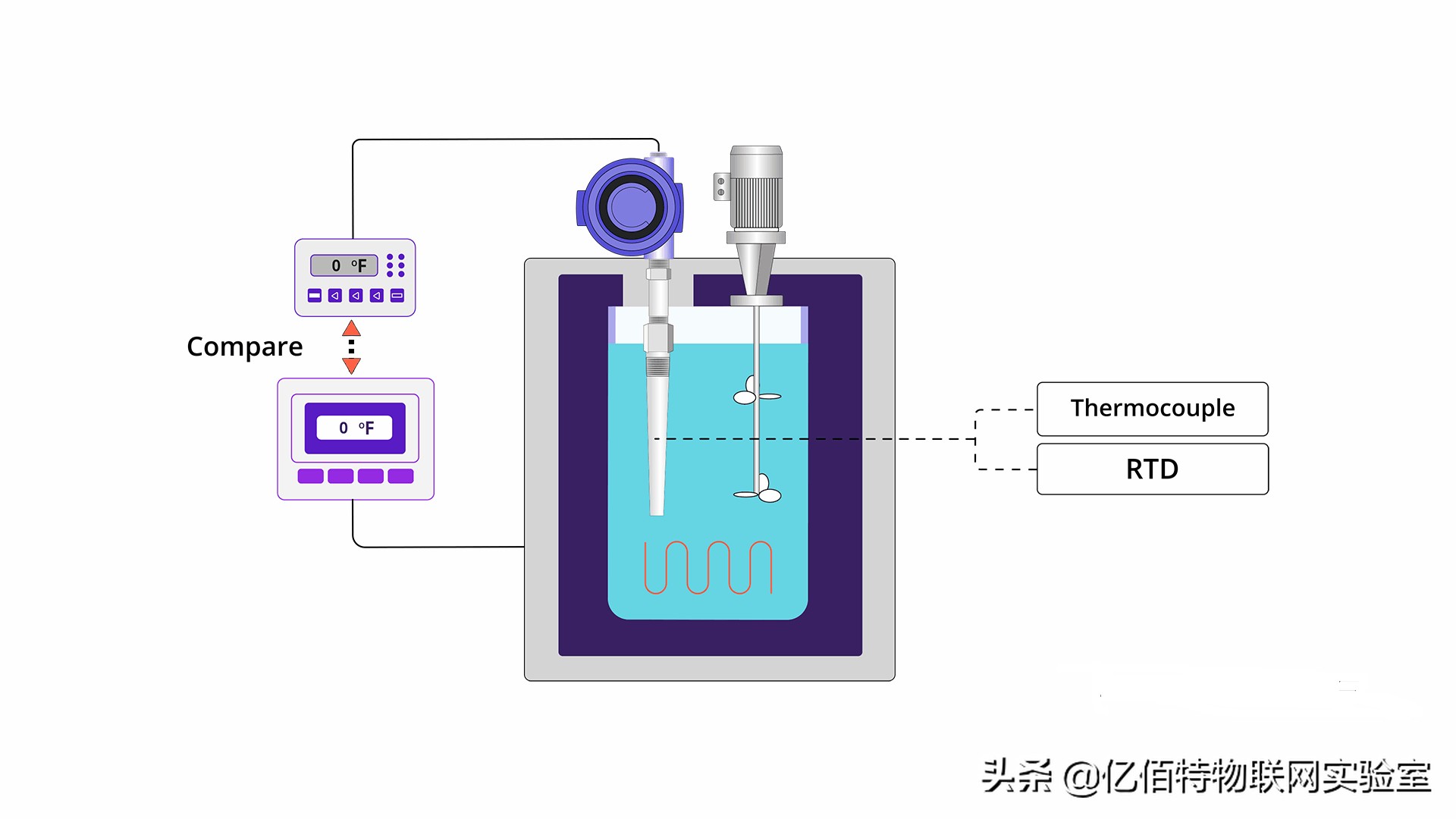

2） 液浴
由于温度传感器位于内部，因此流体浴校准器类似于干井校准器。最大的不同是传感器浸入了被加热并保持在精确温度下的流体中。
3）气动
气动校准器可根据需要提供调节后的压力，以对压力仪表进行校准，测试或故障排除。

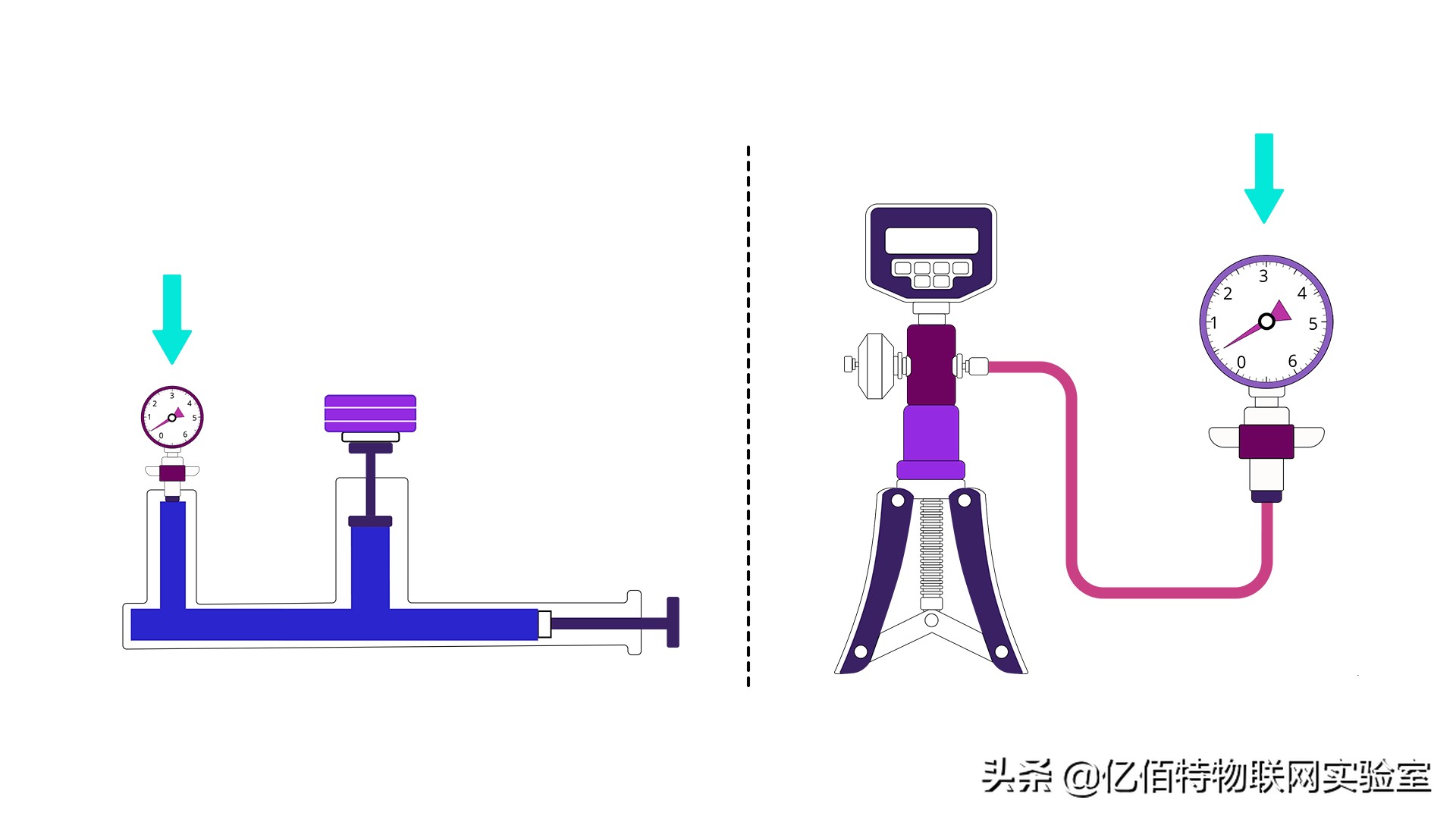

3.1）载重量测试仪（DWT）
净重测试仪（DWT）是最古老，最精确的气动校准器之一。
DWT很可能会永久安装在仪器车间中。DWT具有若干以压力单位精确校准的自重。
当手动泵产生的向上力被来自活塞顶部的静重的相等且相反的向下压力平衡时，DWT达到浮动状态。
当活塞浮起时，可以对被测仪器进行校准，以指示在自重上标记的压力。
3-2）吸气器

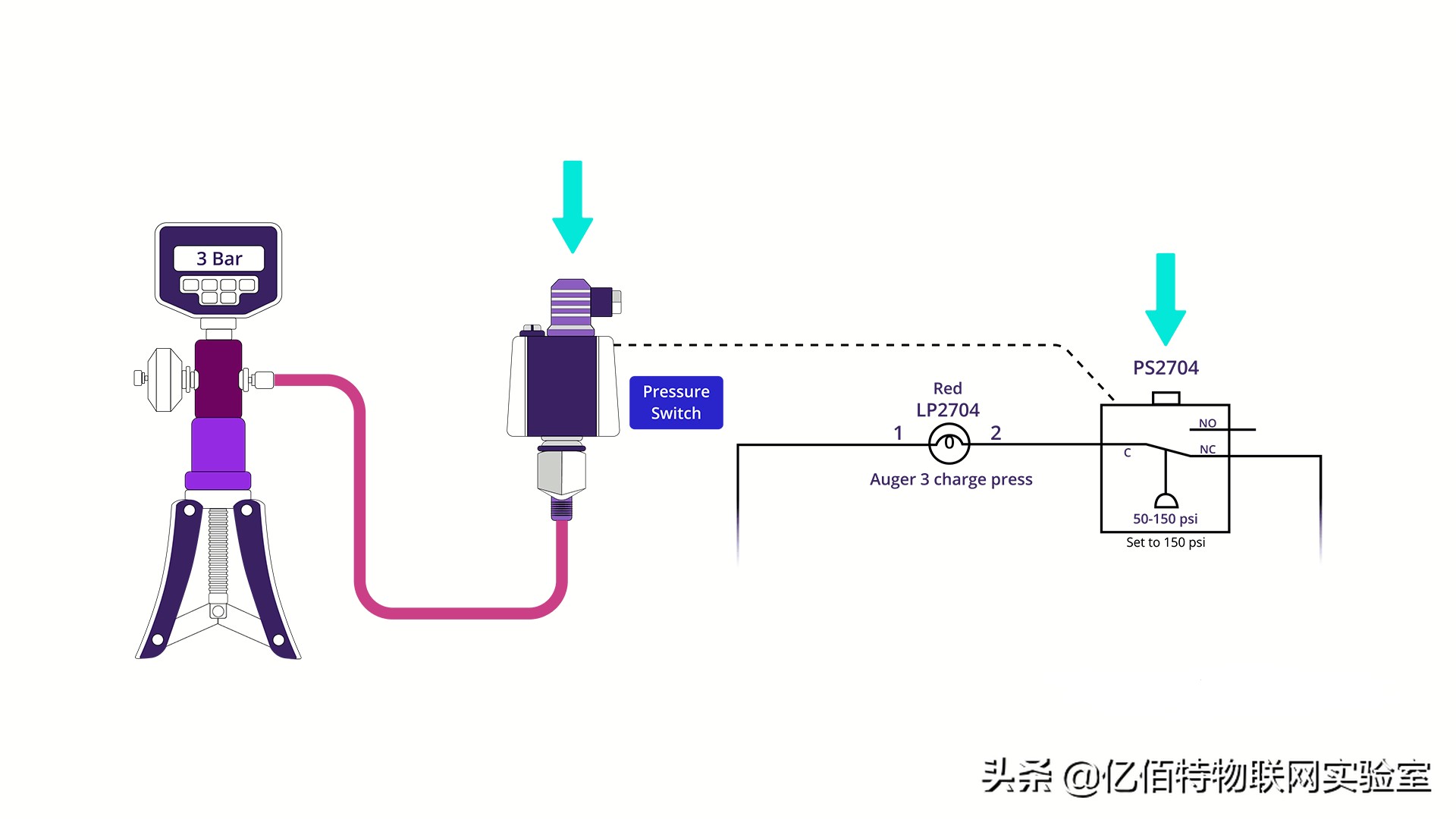

气动校准器的另一种类型是手持式吸气器。剪刀状手柄调节输出压力，数字压力表指示压力读数。
手持式吸气器在现场测试和校准压力开关等设备时特别有用。
4）信号参考校准器

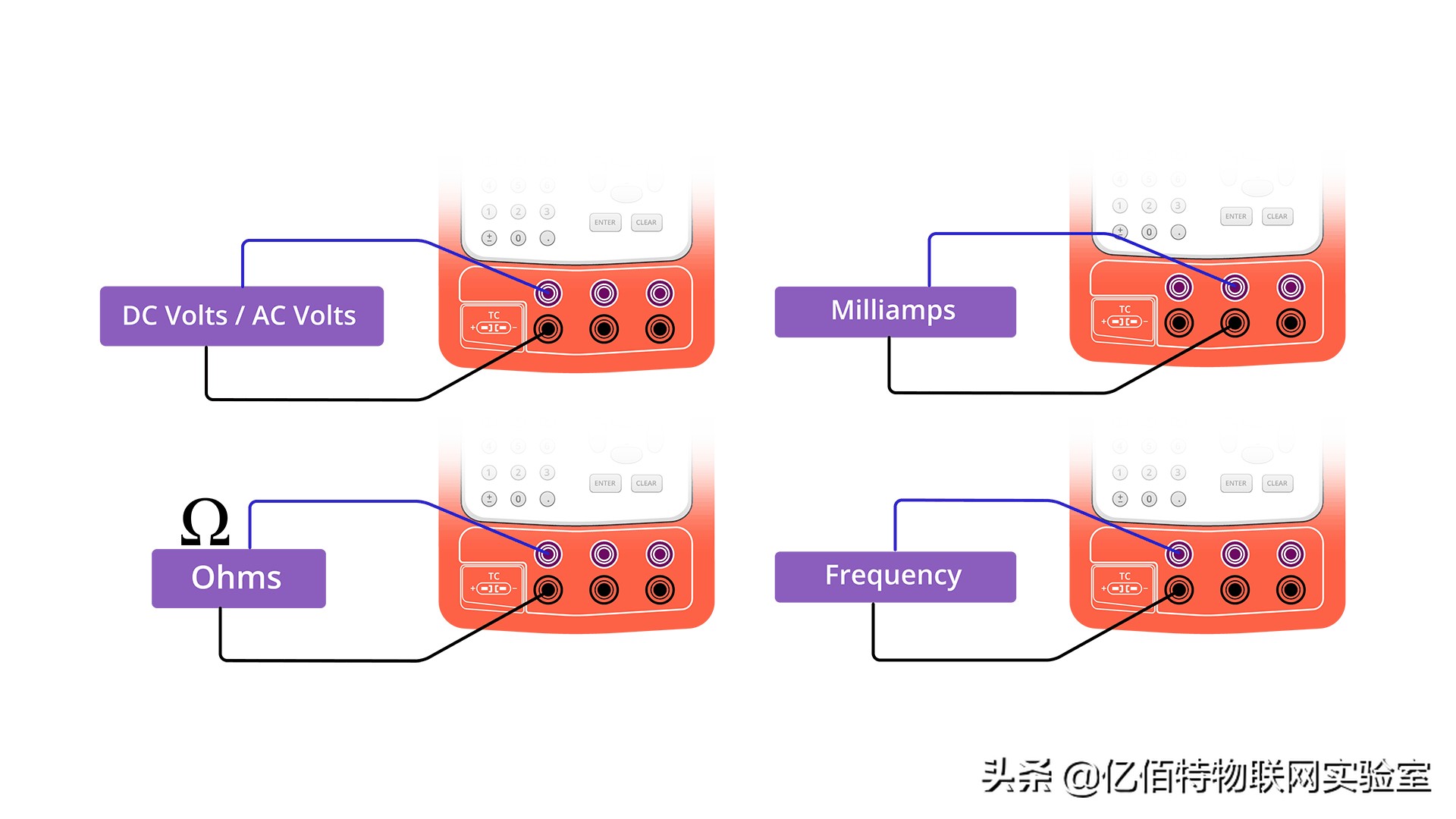

顾名思义，信号参考校准器可以输出各种电信号。有许多不同类型的信号参考校准器可用于产生电输出，例如电压，电流，欧姆，频率等。

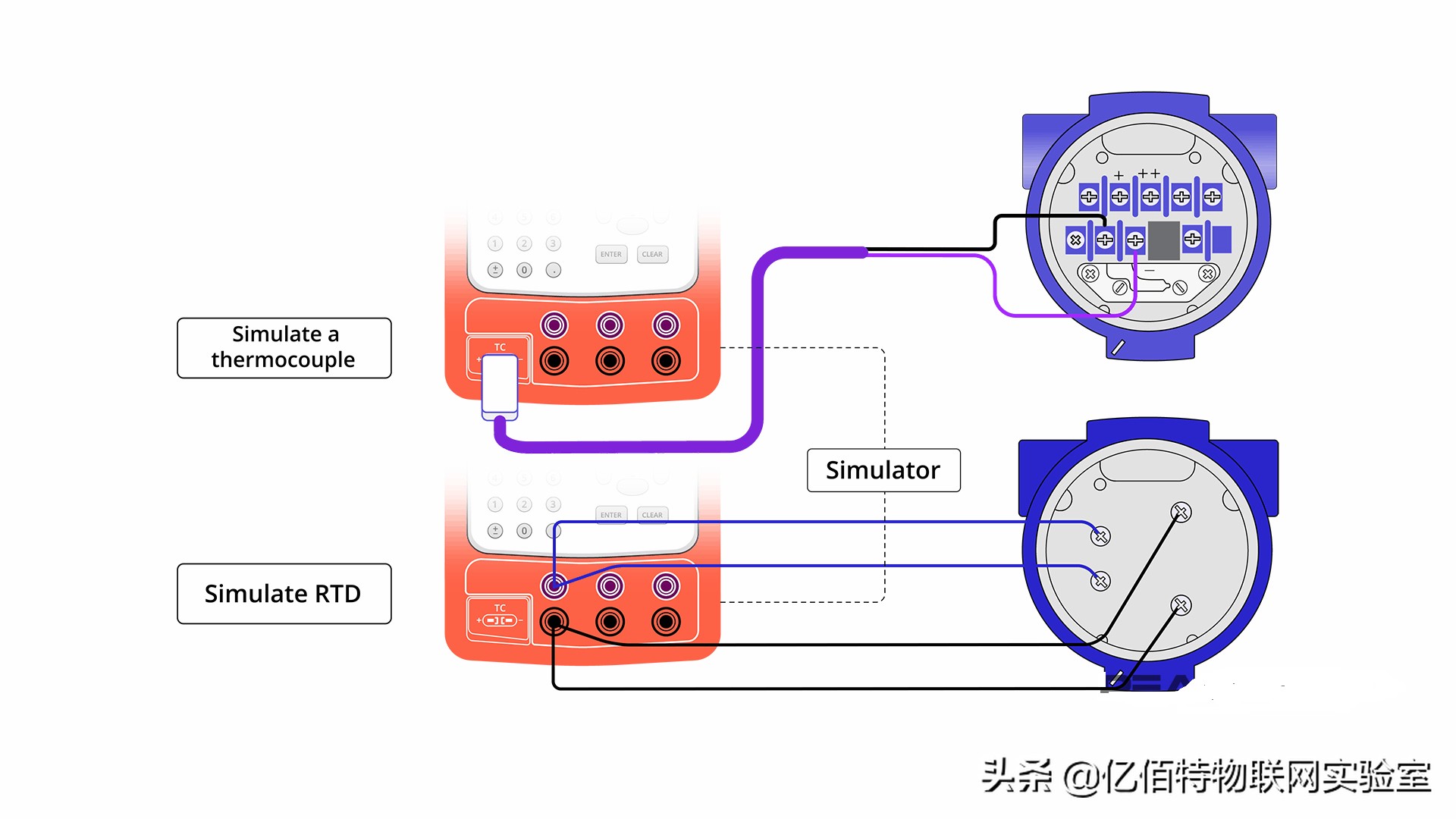

许多信号参考校准器也能够模拟热电偶和RTD。这种类型的校准器通常称为模拟器，可以准确地再现传感器输出并以其代表的可变单位显示该输出。
例如，校准器可产生与300°C下的PT100 RTD对应的212欧姆所需的欧姆值。

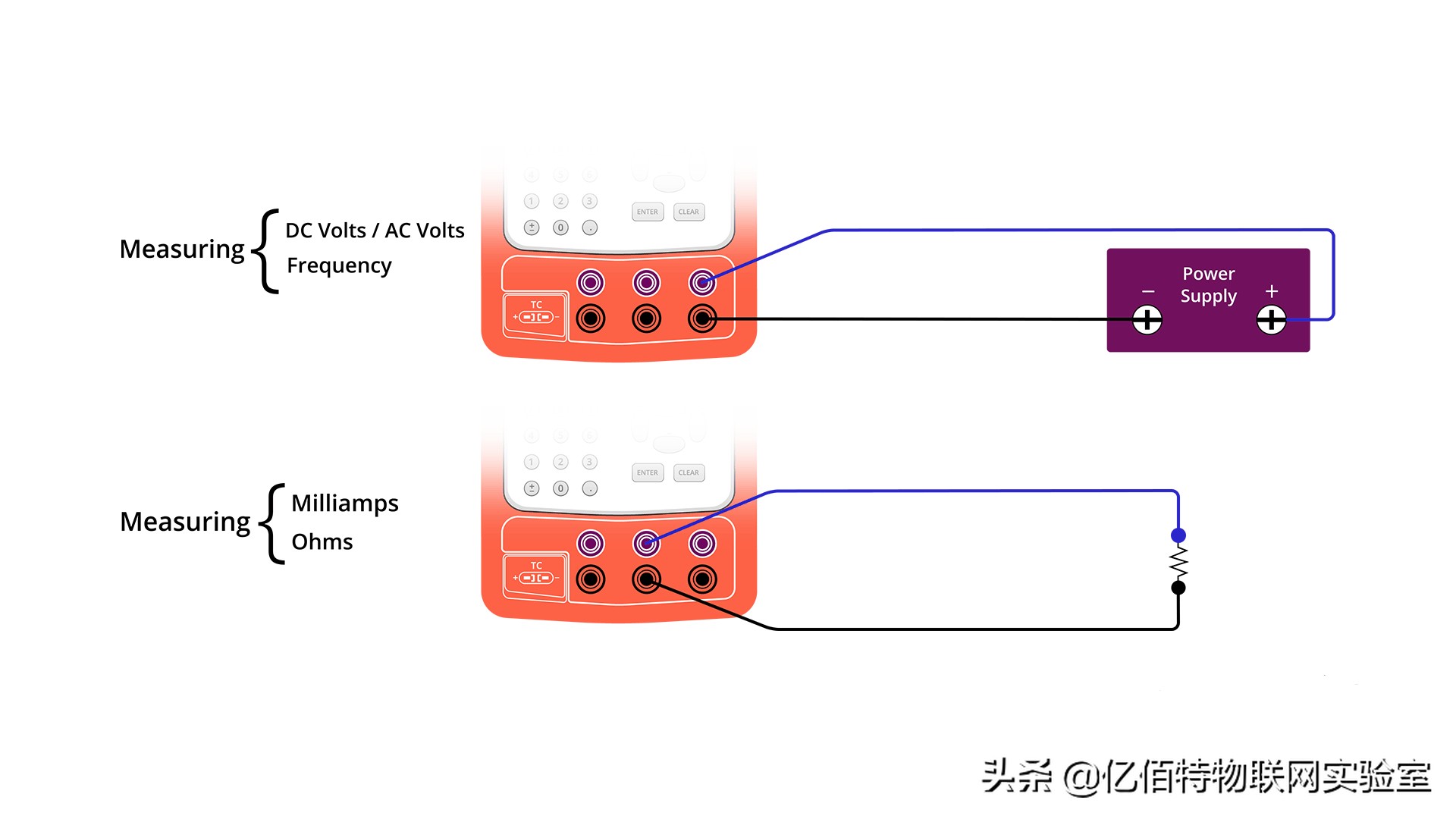

而且，为了使它们更加通用，许多信号参考校准器还执行类似于数字万用表的测量功能。

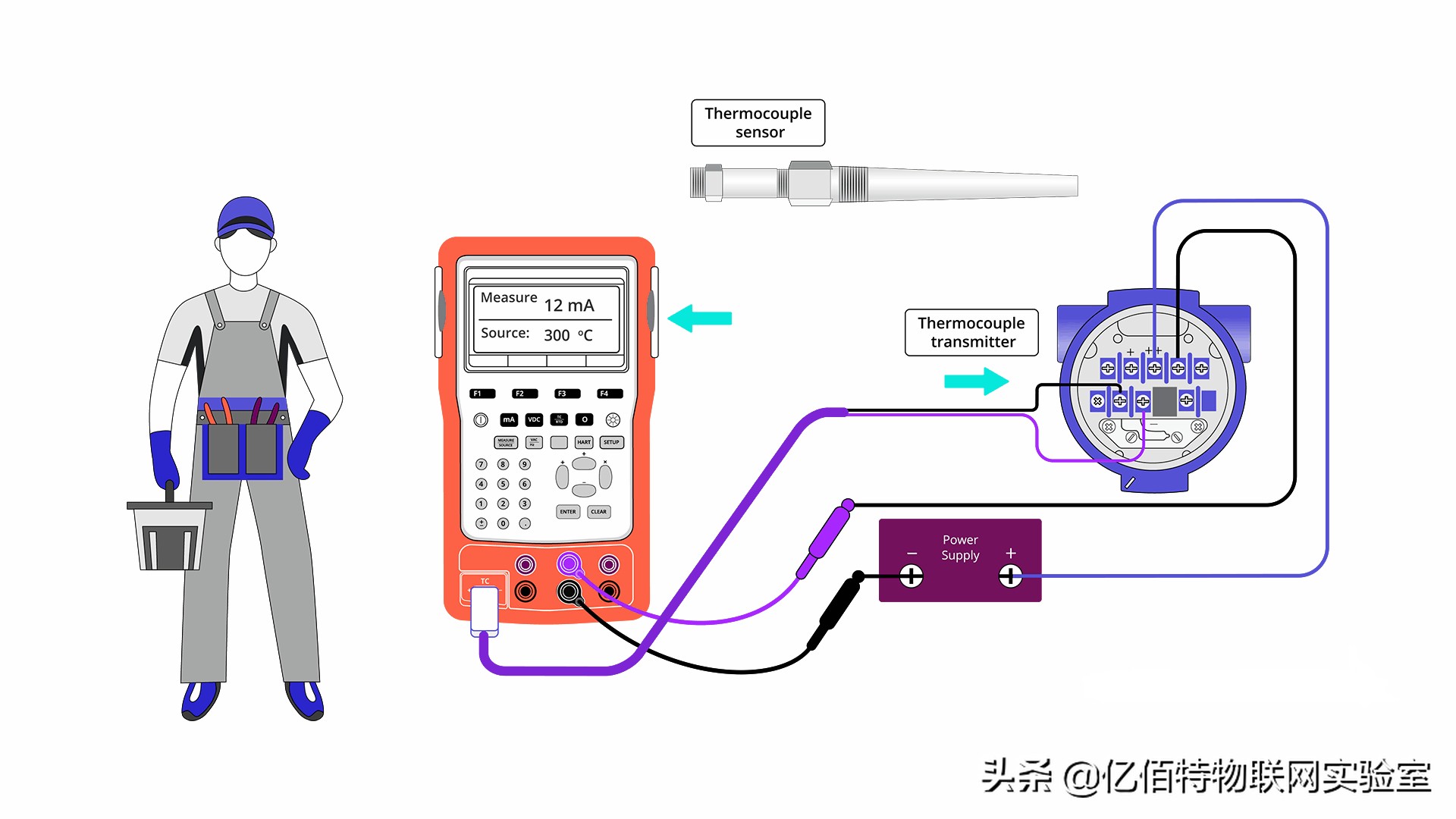

这些多功能校准器非常有用。例如，可以使用校准器的热电偶模拟功能在整个温度范围内校准热电偶变送器。
用户在校准器上选择热电偶类型，然后输入所需的仿真温度。变送器的电流输出结果将通过校准器的测量功能显示。
作为故障排除工具，多功能校准器非常宝贵。通过几次快速测量，Field Tech可以确定是传感器还是变送器引起故障。
源和模拟模式
Source和Simulate是校准器供应商通常用来描述操作模式的2个术语。让我们仔细看看每个函数。
1）源模式
我们已经谈到了校准器的源功能。前面我们说过，信号基准校准器可以产生电输出，例如电压和电流。
在信号源模式下，校准器会生成校准信号，以测试和校准过程仪表。
2）模拟模式
在“模拟”模式下，校准器将替换或模拟 2线环路配置中的变送器。可以调整校准器以提供已知的可设置测试电流。
例子：
对2线电流回路进行故障排除
好的……让我们看一下如何在校准2线电流环路时使用校准源和模拟模式。

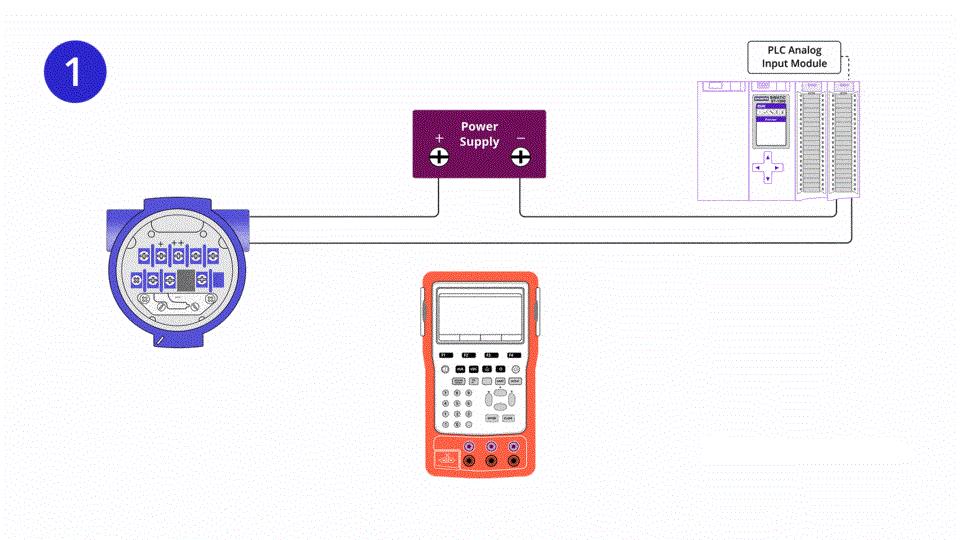

我们的回路具有电源和与PLC模拟电流输入模块串联的2线制变送器。循环中流动的4-20 mA信号表示正在测量的过程。
让我们从回路断开PLC并以Source 模式将其连接到校准器。现在我们可以通过调整校准器的电流输出来测试PLC输入。
让我们看一下在模拟 模式下如何在2线制回路中连接校准器。
在模拟模式下，变送器与2线制回路断开连接，并将校准器插入其位置。现在，我们可以通过调整校准器的电流输出来模拟2线制变送器。
总结
好的，让我们回顾一下：
–仪器校准是在仪器上执行的一项或多项调整，以使该仪器尽可能准确或无错误地运行。
–仪器需要校准：
1.因为设备会随着时间的流逝而退化
2.进行维护以确保设备符合校准数据
3.更改校准范围时
4.故障排除期间或之后
–四种不同类型的仪器校准器是：
1.块
2.液浴
3.气动
4.信号参考
– Source和Simulate是校准器供应商通常用来描述操作模式的2个术语。
