前言 此次带来了一套白色极简高性能游戏桌面的搭建分享,主机箱选用了酷冷至尊的NR200P白色,平台为R9 5900X + B550 + RX 6900XT,性能直接拉满的3A平台,显示器为支持G-Sync和FreeSync的宇航家 ANT27TQC,同样也是灰白配色,并且带有氛围灯效,能实现较好的桌面效果。在硬件选择上,主板选用了微星的MPG B550I GAMING EDGE WIFI,做工用料都不错的一块ITX板子,安装上5900X也不存在问题,内存为3600MHz的暗黑女神,显卡为 讯景 AMD Radeon RX 6900XT 海外版,旗舰A卡,性能有保障,散热方面选用了白色的酷冷至尊 冰神B240,不管是配色和性能都满足此套配置的要求,电源则根据整体功耗选用了850W的酷冷至尊V850GOLD SFX,十年质保也使得用起来极为放心。配置清单:
|
处理器 |
AMD 锐龙9 5900X |
|
主板 |
微星 MPG B550I GAMING EDGE WIFI |
|
内存 |
宇瞻 NOX 暗黑女神 DDR4 3600 8GB x 2 |
|
固态硬盘 |
影驰 HOF Pro 1TB x 2 |
|
显卡 |
讯景 AMD Radeon RX 6900XT 海外版 |
|
散热器 |
酷冷至尊 冰神B240 白色版 |
|
电源 |
酷冷至尊 V850GOLD SFX |
|
机箱 |
酷冷至尊 NR200P 白色 |
|
显示器 |
ANTGAMER 宇航家 ANT27TQC |
|
键盘 |
京东京造 K2 白光 红轴 |
|
鼠标 |
罗技 G304 LIGHTSPEED 白色 |
整机及桌面展示 桌面部分,显示器背光加上桌面底部的灯带,渲染电竞和科技氛围,无线键盘、无线鼠标、无线耳机大大减少了桌面上可见的线缆。

主机部分,白色全家桶高性能游戏主机。

酷冷至尊NR200P,一台不算大的ITX机箱,却能装载此套高端硬件,满足对性能的需求。

与灌装可乐的尺寸对比。

机箱正面,通体白色,仅有中间靠下位置的酷冷至尊logo进行装饰。

机箱背面,布局很规整,这里采用的是直插显卡的安装方式。

机箱侧面大面积的散热开孔保证了机箱的进风。

45°视角。


此次选用了宇航家显示器,配合桌面灯带能实现很好的氛围灯效,以下为关闭房间灯光后的灯效。


蚂蚁电竞这款宇航家显示器,采用了2K 144Hz的曲面屏,1ms响应延迟,支持G-sync和FreeSync,DCI-P3电影级色域,能满足电竞游戏、影视和后期等多种用途,27寸的尺寸不算大也不算小,使用起来视觉效果舒适。

不同于常规电竞显示器的黑灰配色,宇航家使用了灰白的背面,搭配上聚碳酸酯材质的喷涂,使得背面触感极为细腻且不容易粘指纹,配色方面与白色的NR200P较为搭配。

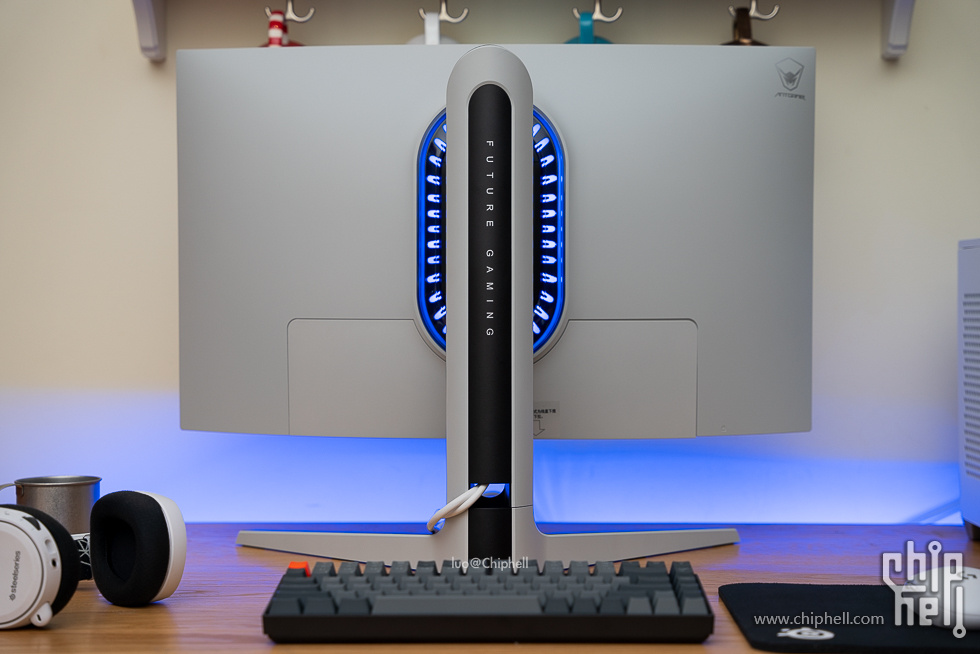

显示器支架部分有一圈氛围灯,科技感十足,支架中间有未来电竞的英文字样。

氛围灯细节,类似一个太空舱。

右上角有蚂蚁电竞的logo。

显示器支架部分,采用了隐藏线缆设计,这个好评,底座部分占地也不算大,算是节省了不少桌面空间。

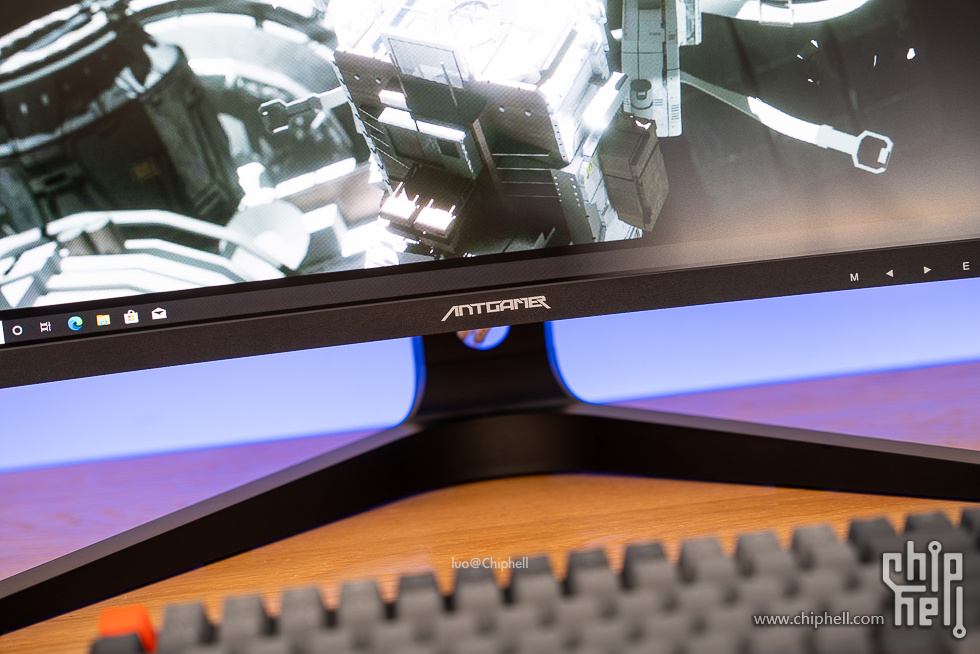

显示器中间有蚂蚁电竞的logo。

边框部分,算很窄了。

1000R的曲率屏幕,能提供较好的游戏沉浸感。

实际使用效果。

相对于各类定制化键盘,京造K2只能算入门,不过满足日常游戏和办公是不存问题的。

罗技 G304 LIGHTSPEED 白色,性价比较高的无线白色鼠标。

白色的耳机。

配件展示 微星 MPG B550I GAMING EDGE WIFI刀锋板,供电规模和散热提升很大,颜值也在线。

主板背部,CPU背部有一张塑料保护膜。

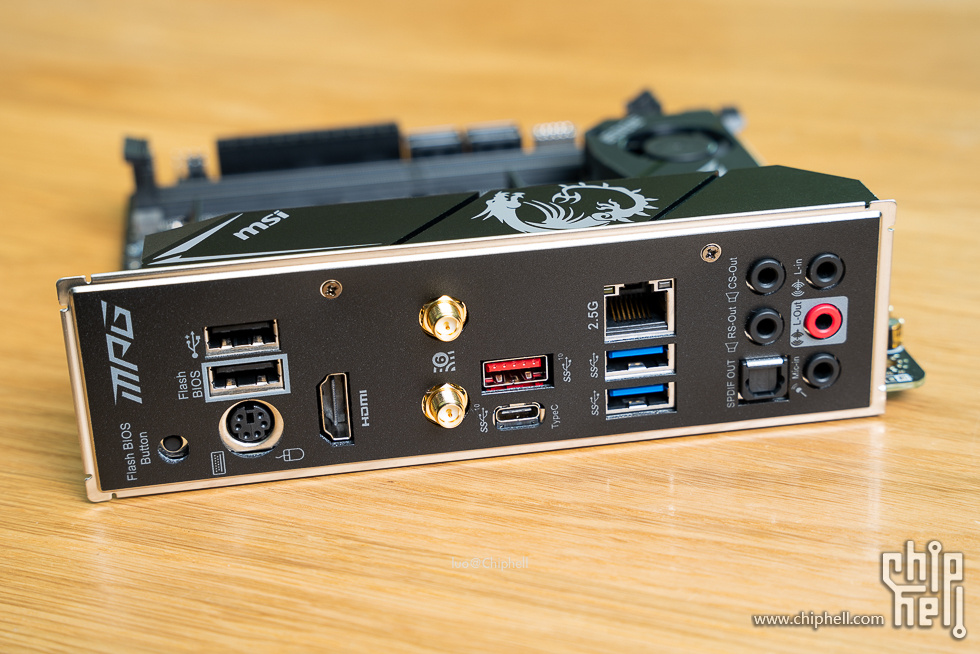

接口保护罩,上面有微星的龙盾logo。

AM4插槽,主板供电部分都有散热片覆盖。

M.2散热片,带有一个小风扇主动散热。

主板接口部分,带有Flash BIOS 更新按钮,各类接口数量足够日常各类需求使用。

AMD 锐龙9 5900X。

内存为宇瞻 暗黑女神 NOX DDR4 3600 8GB × 2,使用的是三星B-die颗粒,超频性能有保障。

直接安装到主板上。

2条影驰HOF Pro 1TB,日常存储容量是够了。


最近显卡难买,费了不少力才搞到了块RX 6900XT显卡,价格不算离谱,来自XFX的RX 6900XT海外版。显卡体积非常巨大,长度达到了336mm,厚度为57mm,高度为130mm,不过大体积也意味着有较大体积的散热模块。整个显卡采用了全金属包裹,正面为三风扇的铝合金散热器外罩。

显卡背部,为金属背部,上面还印有MERC的字样。

显卡立起来的效果,可以看到非常巨大厚实,顶部还有信仰文字等。

显卡前部为XFX的logo灯效,供电为8pin+8pin,供电接口左侧为BIOS切换开关,切换到官方的“狂怒模式”,能带来性能的提升。

显卡背部部分,开有XFX logo的开孔,前部采用了贯穿式风道设计,利用背部的开口快速带走热量,提升散热效能。

接口部分,PCI挡板上依旧有XFX的logo,HDMI x 1、DP x 2、Type-C x 1的配置满足了玩家接入各类显示设备的需求。

假 组上显卡。

根据平台功耗,这里选用了酷冷至尊 V850GOLD SFX。

全模组接口部分,足够丰富,能满足各类硬件连接需求。

电源侧面有型号标注。

酷冷至尊 冰神B240 白色版,纯白配色,同时冷头和风扇均支持ARGB幻彩灯效。

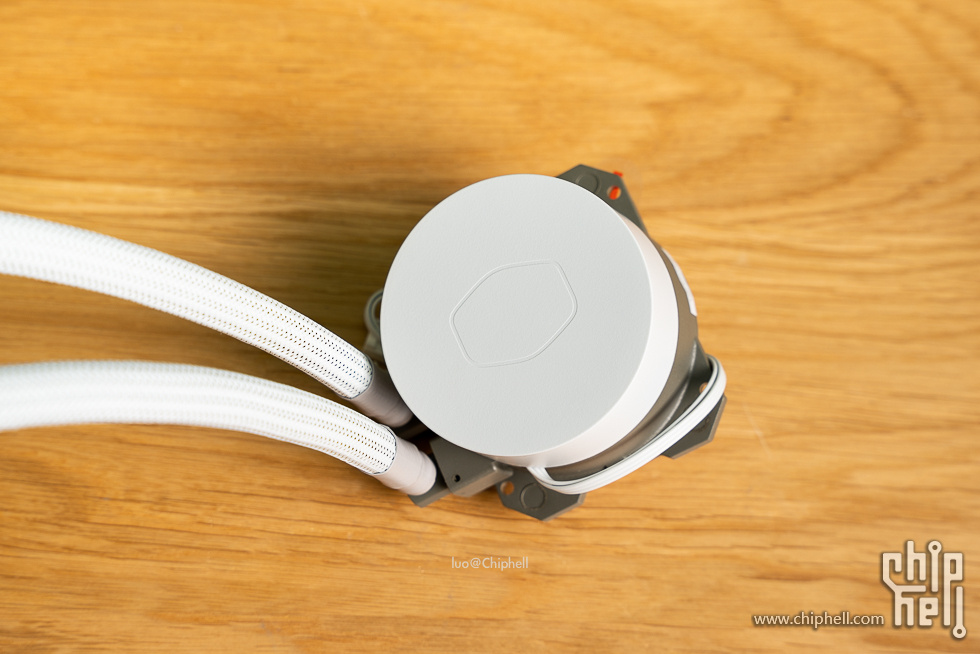

酷冷至尊第三代双腔体冷头,散热效率有不少提升。

散热鳍片较以往冷排有一定的高度提升,能在相同尺寸的情况下提供更高的散热性能。

全新的涡旋120风扇,官方宣称峰值可以达到62CFM的风量与2.5mmH2O的风压,对于ITX的散热环境是有帮助的。

大家应该都很熟悉的酷冷至尊NR200P机箱,颜值在线,简约且喷漆质感极佳。机箱45°视角非常好看。

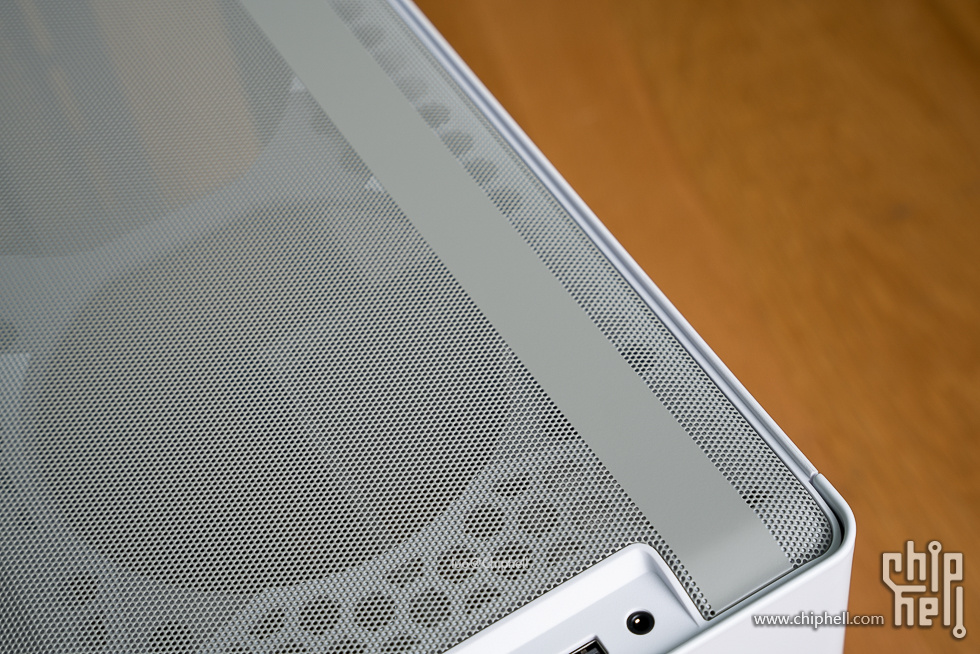

机箱顶部,带有开孔的机箱顶盖,右侧还有一条NR系列标准的装饰条。

前置接口及按钮,从左至右依次是重启按钮、USB 3.0、开机按钮+电源指示灯、USB 3.0、音频接口。

装饰条。

机箱正面,非常简约,仅有一个酷冷至尊的logo。

机箱背面,可以看到支持显卡竖装,在直插状态下显卡支持到3槽厚度。

机箱侧板,开有较多散热开孔,内部预置有防尘网。

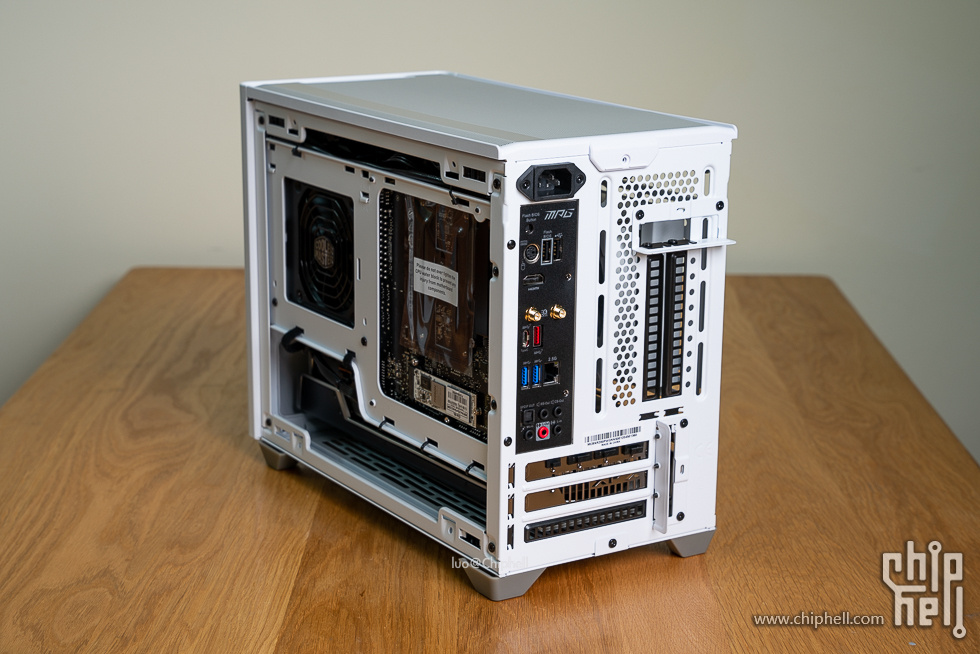

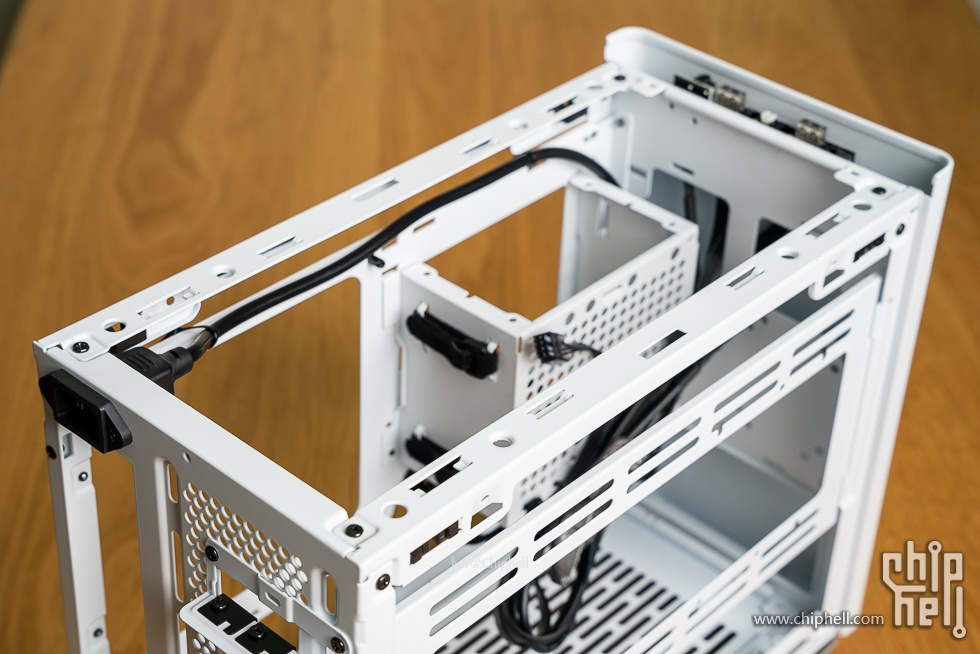

NR200采用了免工具设计,能很轻松拆卸下机箱侧板。移除侧板后机箱内部一览。



支持240或者280规格的水冷支架。

电源位,最大支持到SFX-L。

竖装显卡位,这里在不装显卡时能支持安装一把92mm风扇。

机箱底部,支持2个12cm风。

顶盖部分,内侧支持2把12cm风扇,同时NR200P自带了2把涡旋120mm风扇,可以安装在这里提供排风。

顶盖也采用了免工具设计,移除掉可以方便进行装机。

机箱前置跳线,采用了一个水晶线套进行整合,方便进行安插。

带有酷冷至尊信仰色的前置USB插头。

装机展示 之前已经装过几台NR200,所以对整个装机的流程比较熟悉,此次是第一次在NR200中安装进如此巨大的显卡,从下图可以看到基本塞满了底部空间。

机箱背线侧一览。

主板区域,此时还未安装水冷,经过梳理给安装冷头预留了空间。

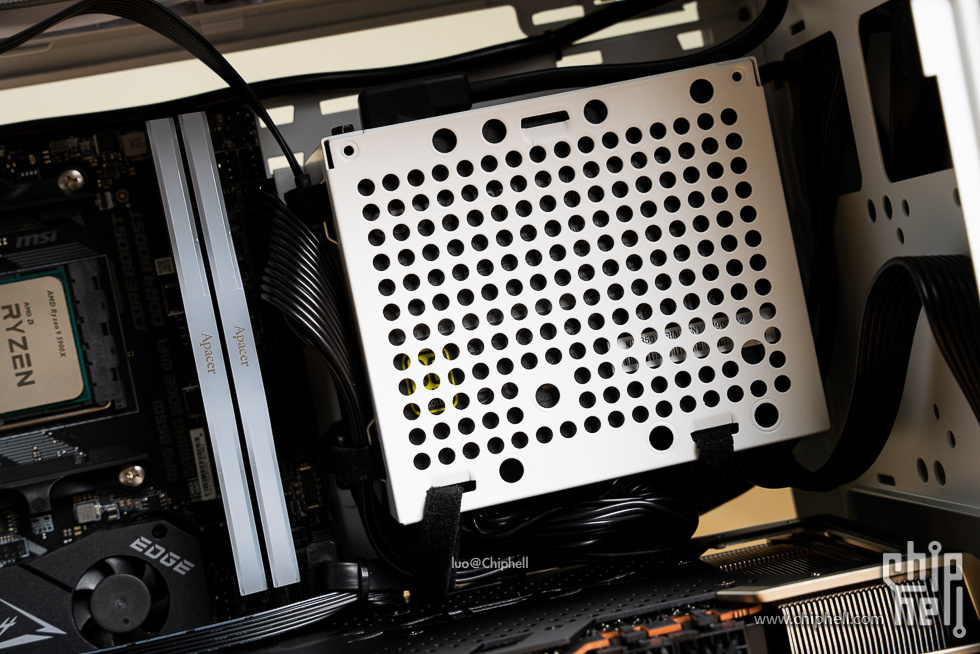

内存位置,右侧用于走线。

后置风扇位,这里并没有选装风扇。

电源支架,这里支持一块3.5寸硬盘安装。

拆除掉机箱前面板,可以看到显卡位前端有一个开孔,这样面对较长的显卡时就能很好的从这个位置塞入并进行固定了。


显卡顶部的信仰灯细节。

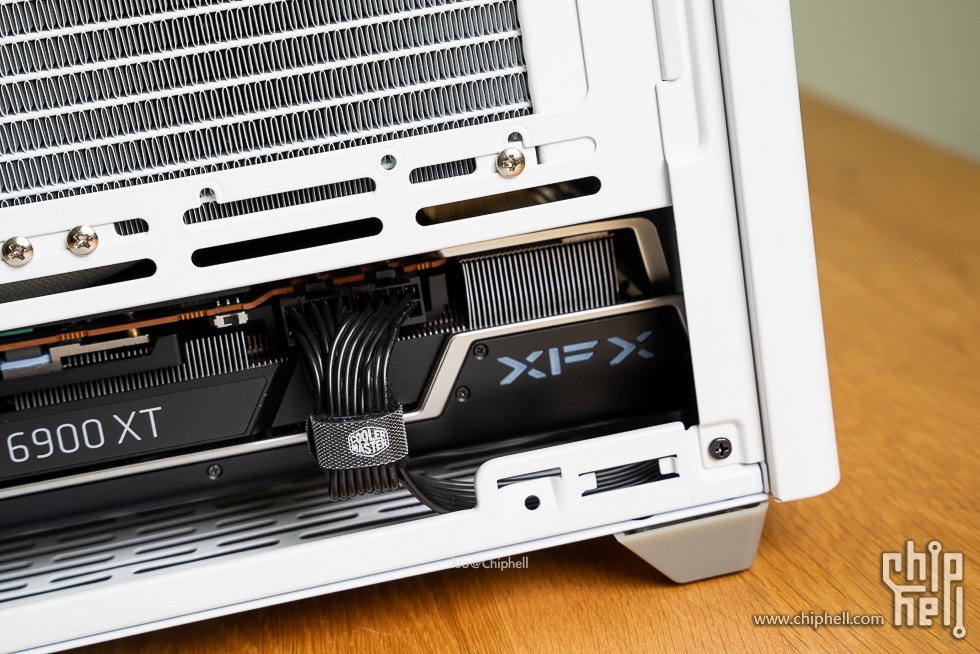

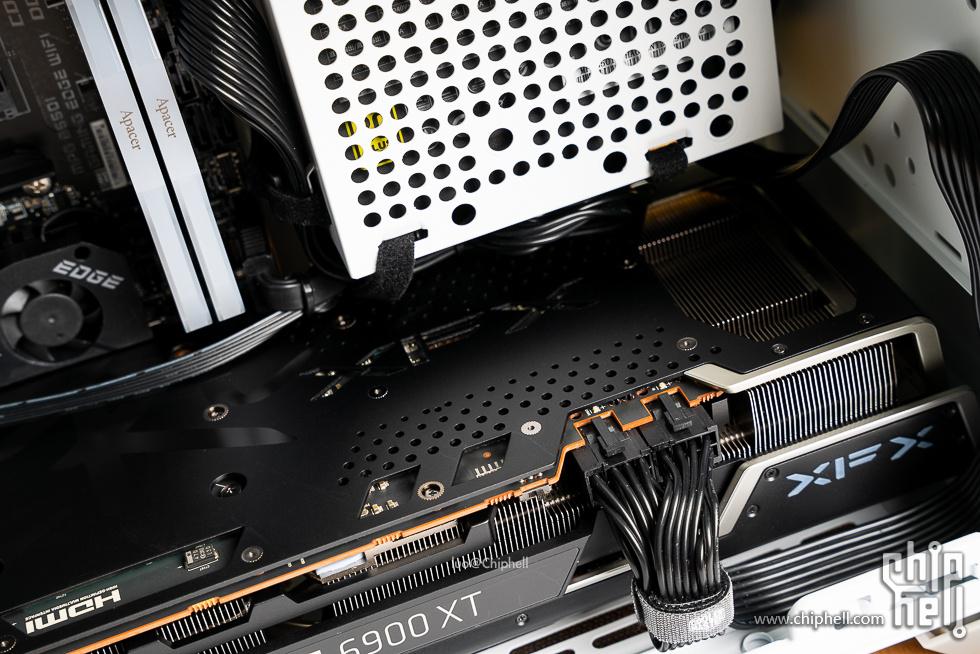

显卡供电线部分,利用电源自带的魔术带,进行了一定的梳理,显得较为美观。

显卡背板一览,这里并没有与其他部件产生冲突。

前部的透风区域。

将240冷排安装到水冷支架上,采用吸风方式。

然后固定好冷头,再将冷排固定到机箱侧面,装机就基本完成了。

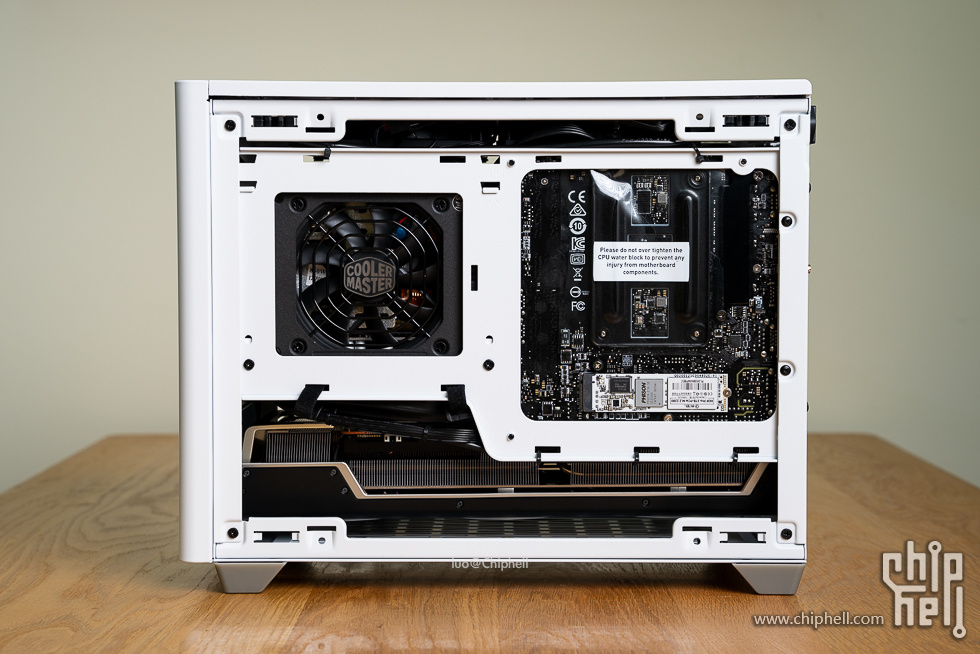

机箱背线侧一览。

主板背部,这里可以方便 的 进行M.2 SSD的更换。

电源位,恰好露出散热风扇。

底部为显卡部分。

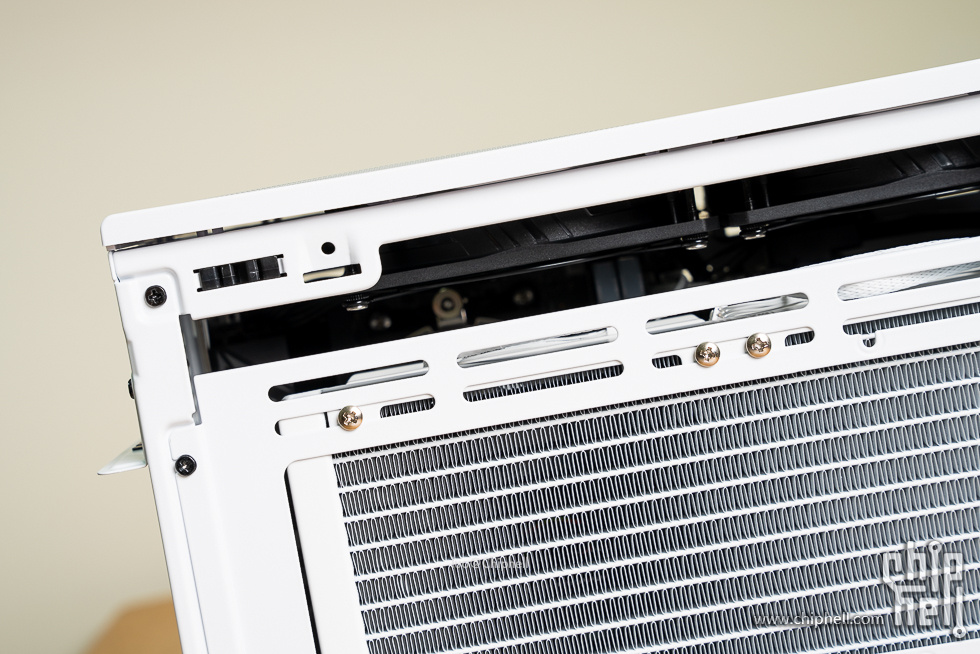

主板侧,这里240冷排挡住了主板区域,这里采用了吸风方式,由于冷排支架设计和所带风扇固定螺丝的原因,风扇只能置于内侧。


机箱顶部安装了2把风扇,用于排风。

显卡位并没有被冷排遮挡,依旧可以看到显卡顶部的信仰文字。

XFX logo灯也没有没遮挡。

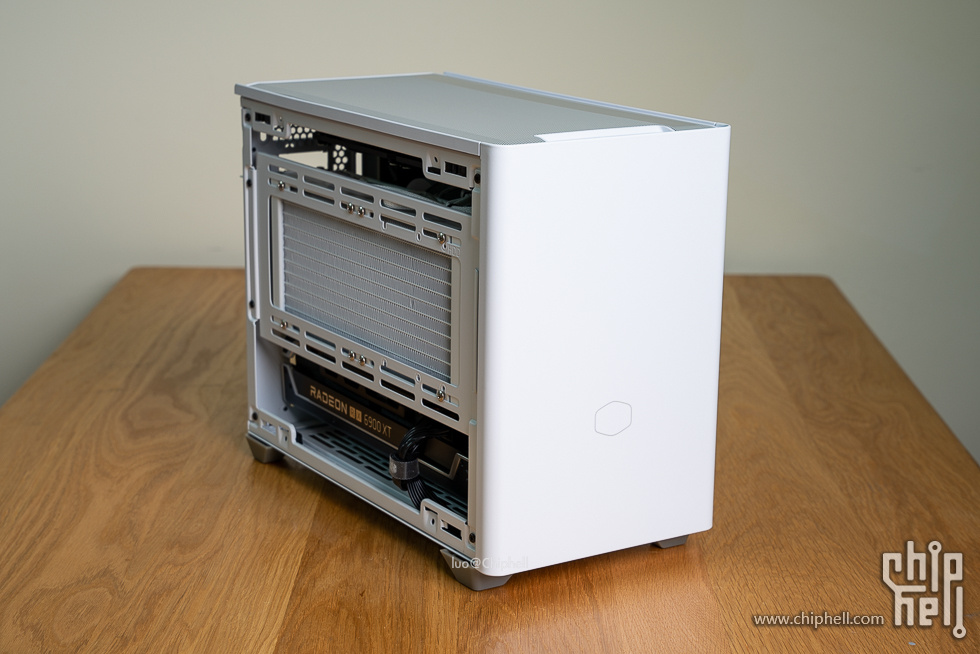

机箱侧面一览,非常整洁,在有限的空间内塞入了目前算得上顶级的配置,个人觉得此套方案具有一定的参考价值。

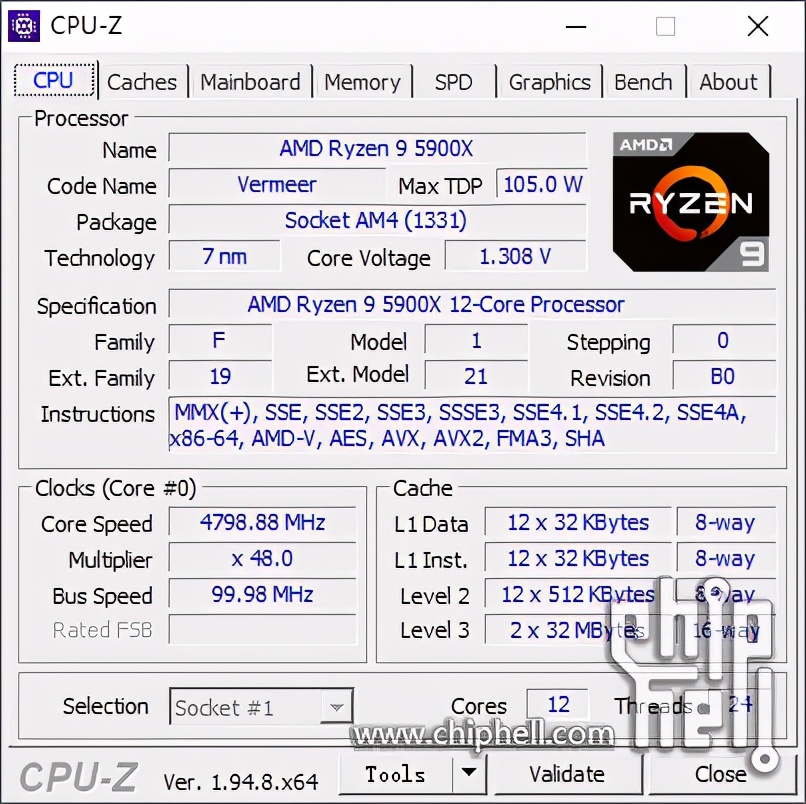

性能测试 CPU-Z截图。





CPU-Z跑分测试。

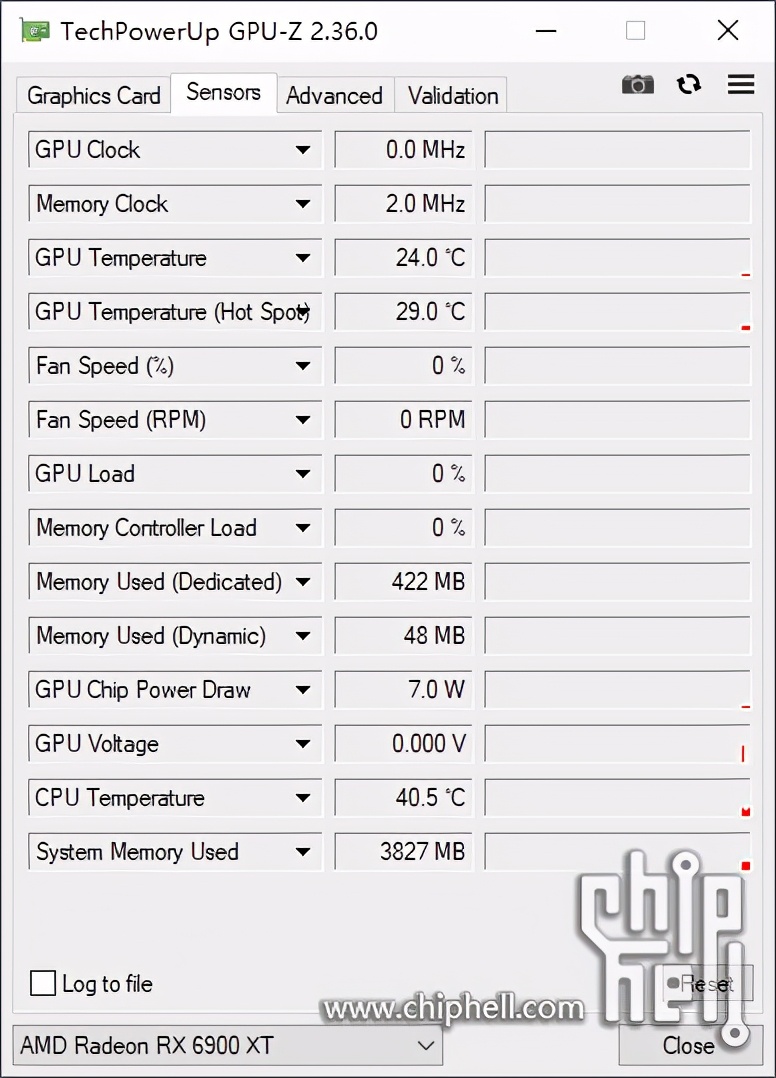

GPU-Z截图,可以看到显卡的详细信息。

待机状态下风扇停转。

CinebenchR20 测试结果,CPU多核为9318 pts。

CinebenchR23 测试结果,CPU多核为23288 pts。

CinebenchR23 测试结果,CPU单核为1566 pts。

AIDA64 内存测试。

SSD性能测试,PCIe 4.0的读写性能都非常可观。

3DMark Port Royal得分为10026。

3DMark Time Spy 得分17862,显卡得分19101。

3DMark Fire Strike Extreme 得分25858,显卡得分27918。

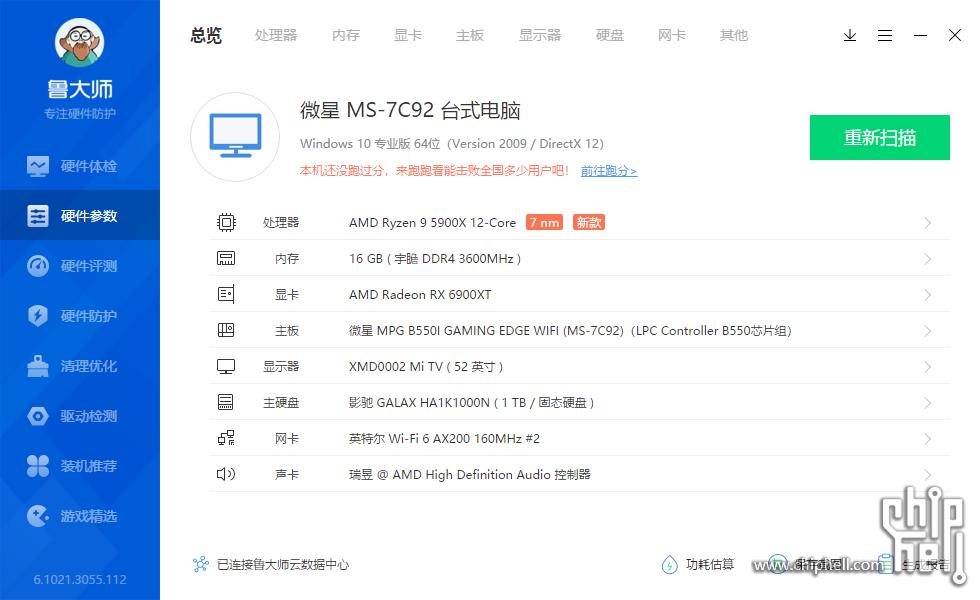

鲁大师配置信息。

鲁大师娱乐跑分,2074004分。

全核心频率控制在4.7GHz,为了稳定CPU电压控制在1.225V,使用AIDA64 FPU拷机测试10分钟,CPU核心平均温度为81℃,可以看出冰神B240的散热性能还是非常不错的。

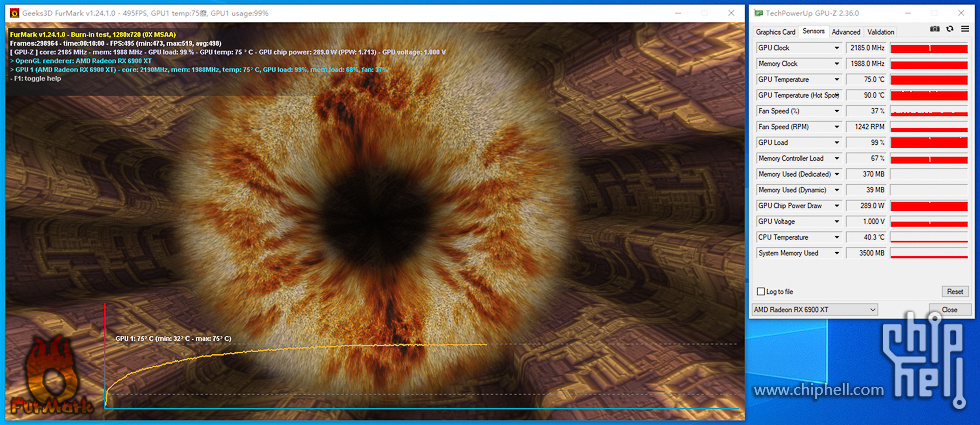

使用Furmark显卡进行测试,满载下测试10分钟,温度最高为75℃。

完。
