【一】织机马达皮带轮：

█ 当需要变更织机转数的时候，可以通过更换安装在主马达上的皮带轮进行；

警告！！！

当进行织机马达皮带轮更换作业的时候，应该在主开关仍然处于 ON 的状态下进行，将织机的停止按钮锁定之后，然后再开始作业！！！

…………………………………………………

【二】织机马达皮带轮的种类：

① 在马达皮带轮的上面，带有数字的刻印，这些数字表示皮带轮的公称直径；

② 皮带轮在 59~151 之间以 2 个刻度为一种，共有 47 种；

③ 数字每增加 1 个档次，织机转数则会增加 11~14 rpm ；

④ 当进行织机马达皮带轮选择的时候，应该参照<织机转数和马达皮带轮表>；

…………………………………………………

【三】织机马达皮带轮的选择大致标准：

① 织机马达皮带轮的内径，带有 15° 的锥度；

② 可以将以下作为大致的目标值。曲柄开口的滑动率为 1.5 ，积极式凸轮开口、消极式凸轮开口、消极式电子多臂开口、积极式电子多臂开口的滑动率为 3.0 ；

③ 由于受到马达的转数的偏差，主马达的负荷率、供电电压、V 形皮带滑移的影响，会接近于 ±2% ；

…………………………………………………

【四】织机转数的计算方法：

d（马达皮带轮的公称直径）

转数（rpm） = 马达转数（实测值） X ————————————

D（织机皮带轮的公称直径）

…………………………………………………

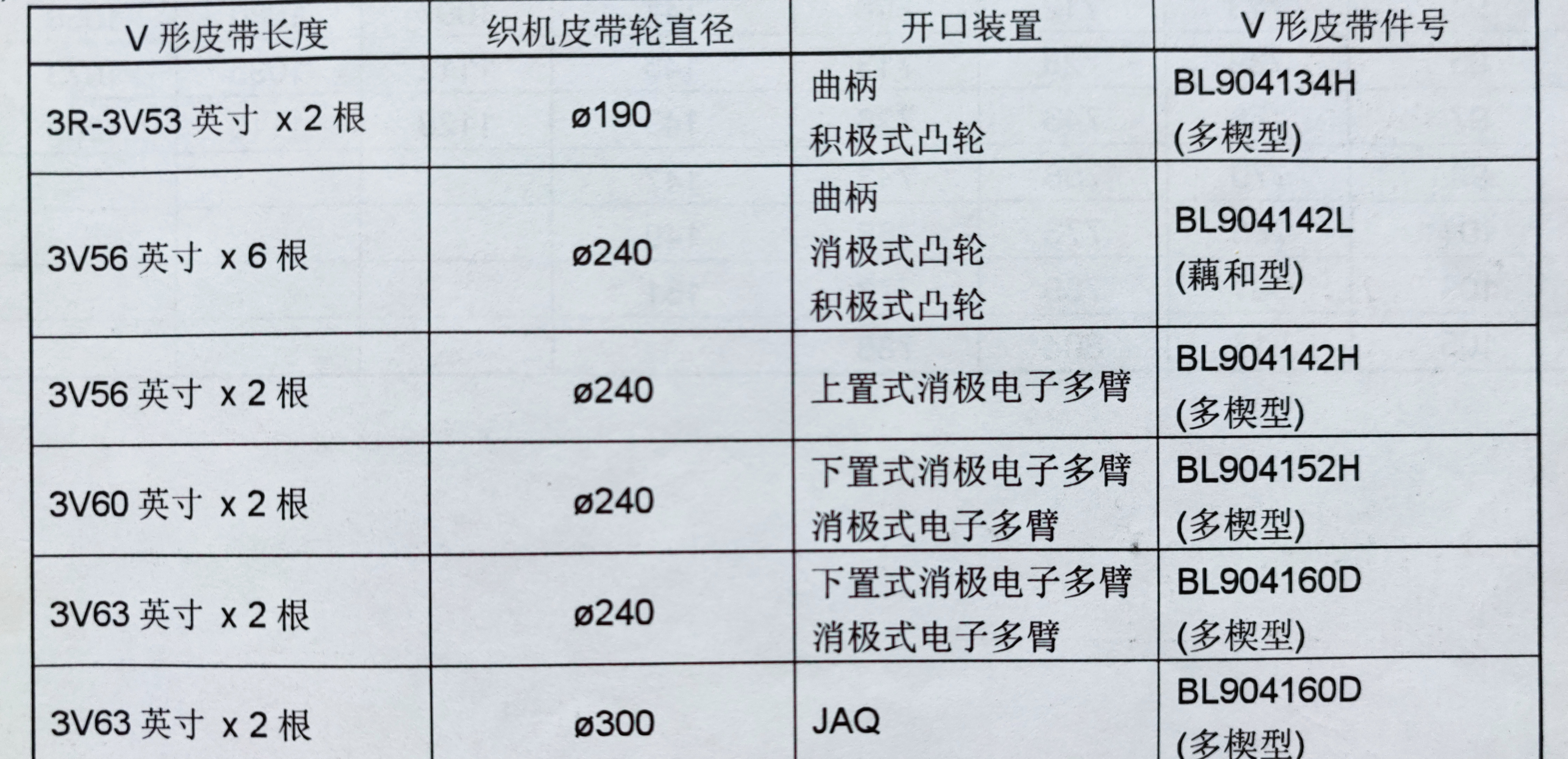

【五】标准的 V 形皮带件号：

注：

耦合型为分割成 6 条的形式（ 6 条用 1 台车）

多楔形为 3 条连接的形式（ 2 条用 1 台车）

…………………………………………………

【六】备注：

█ 郑重声明：仅供参考！！！

█ 本资料主要适用于：日本津田驹喷气织机 ZAX 系列

█ 整理日期：2022年10月15日
