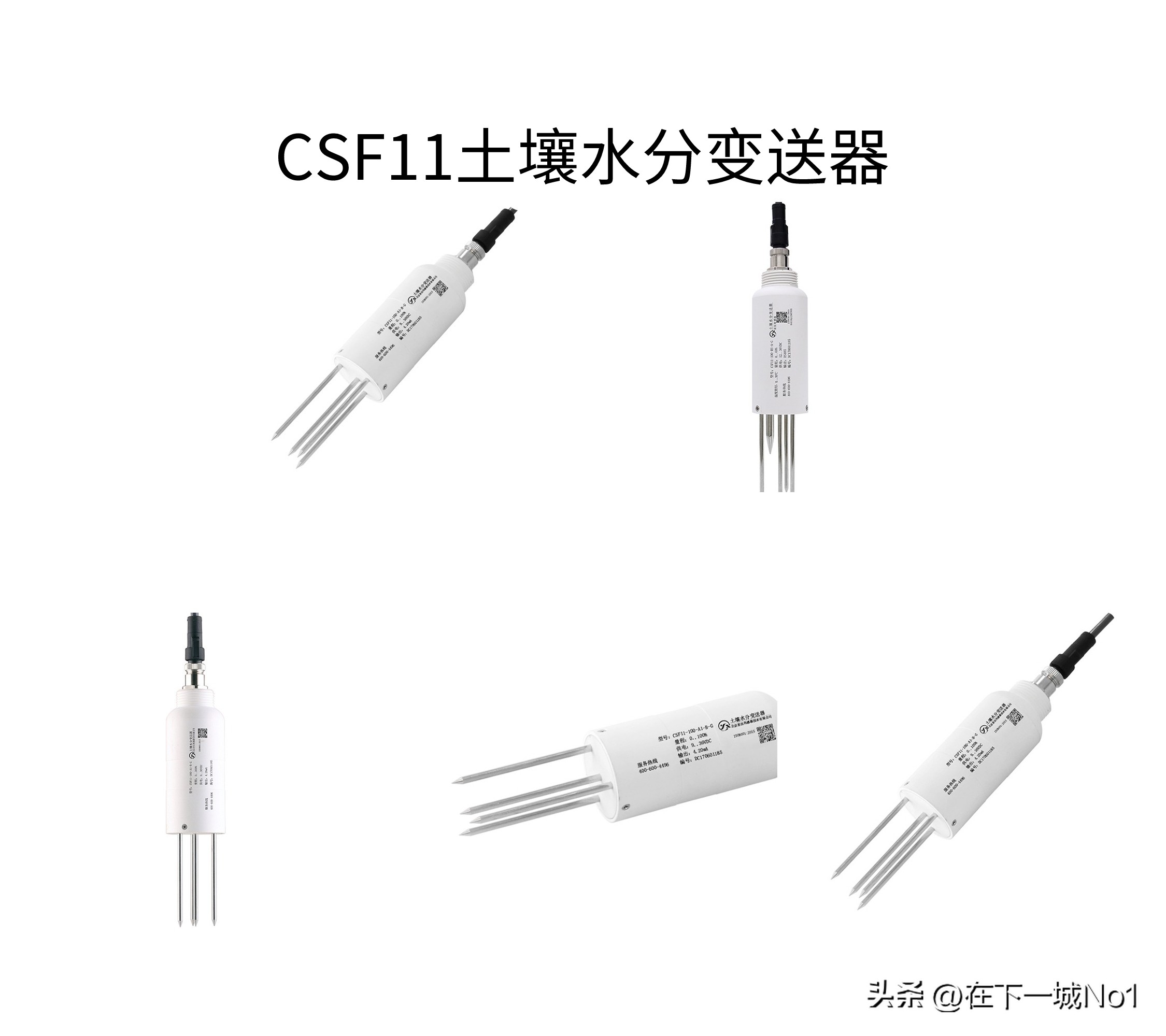

CSF11土壤水分变送器
在水土保持监测、土壤水文监测、精细农业生产、灌溉等领域要求快速测定田间的土壤水分。其测定方法有烘干法、射线法、介电特性法、核磁共振法、分离示踪剂法和遥感法等。其中，介电特性法是利用土壤的介电特性进行间接测量的，能实现土壤水分的快速无损测量，具体来说又可分为基于时域反射TDR原理和基于频域反射FDR原理。
CSF11系列土壤水分传感器基于频域反射FDR原理，是一种电介质型传感器，通过100MHz频率下测量传感器上电容的变化，从而测量插入介质的介电常数。由于水的介电常数非常高(80)，土壤为(3-10) 。因此当土壤中的水分含量变化时，土壤的介电常数也随之发生相当大的变化。本系列的土壤水分传感器电路把温度变化对测定的影响减小。采用了数字化技术和耐用材料，测量精度高且价格低廉。该传感器可以对多处样地、不同土壤深度的水分含量进行长期连续监测。
传感器原理：频域反射FDR
测量参数：土壤体积含水量
测量范围：饱和含水量
水分量程：0-60% m³/m³
温度量程：0-50°C
输出信号：4~20mA、RS485 (Modbus-RTU协议)、0~1VDC、0~2.5VDC
供电电压：5-24VDC、12-36VDC
水分精度：3%(率定后)
温度精度：士0.5°C
分辨率：0.1%
响应时间：<500ms
运行环境：室外，适宜环境温度为0-45°C
工作电流：45-50mA 、带温度<80mA
线缆长度：标配5米 (或定制)
外壳材质：ABS工程塑料
探针材质：316不锈钢
毛重：500g
防护等级：IP68
产品特点
a)测量探针周围200cm 容量范围的土壤体积含水量
b)土壤水分传感器使用100MHz电路设计
c)在高盐分和黏性土壤中低敏感度
d)防护高(IP68) 、可长期埋入土壤中使用
e)宽电压供电、非线性修正、精度高、一致性高
f)体积小、重量轻、安装方便
g)防雷击、截频干扰设计、抗干扰能力强
h)接线反向和过压保护、限流保护(电流输出)
典型应用
水土保持监测
土壤水文监测
精细农业生产
精准灌溉等领域
