本文选自《起重运输机械》杂志，未经许可，不得转载

作者：宋志杰

摘要：模块化廊道带式输送机是一种节能环保的新型连续输送设备，介绍了传统带式输送机运行过程中的问题，提出了新的设计方案，着重解决了输送物料和外部环境的相互影响，采用模块化设计思路大大减少了设备制造安装周期，经工程实际应用效果良好。

Abstract: Modular corridor belt conveyor is a new type of energy-saving and environmentally-friendly continuoushandling equipment. The paper introduces the problems in the operation of traditional belt conveyors and proposes a new design scheme to solve the interaction between the materials to be conveyed and external environment. The new type designed in modular structure has short manufacturing and installation cycle and works well in engineering practice.

关键词：带式输送机；模块化；廊道；环保

Keywords: belt conveyor; modular; corridor; environmentally-friendly

带式输送机物料在输送过程中由于振动颠簸而引起扬尘污染环境。我国火电厂在输煤系统中广泛使用的带式输送机设备都放置在混凝土廊道或钢结构廊道内，廊道建设资金投入大，工期长，且物料运输过程中输送栈桥内粉尘浓度大，工作环境恶劣。焦作科瑞森重装股份有限公司以节能环保和科技创新为指导，针对当前混凝土廊道带式输送机存在的问题，研发模块化廊道带式输送机，彻底改变散料输送环境。

1 传统带式输送机存在的问题

传统带式输送机安装在水泥或钢结构桁架内，散料在输送过程中极易产生扬尘，影响环境，不符合环保要求，且对工作人员的健康产生极大的危害；桁架式输送机封闭性能差，内部的粉尘难以清洗，设备各零部件安装复杂，耗时费力，安装成本较高，安全性能低。

2 模块化带式输送机的创新点

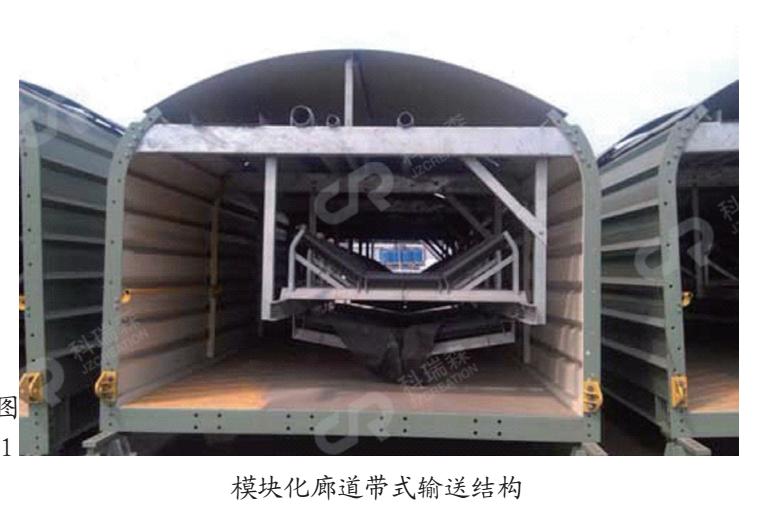

新型模块化带式输送机将传统带式输送机吊挂在密闭廊道内，实现设备与环境和物料的高效匹配。设备结构见图 1，主要技术创新点为：

1） 模块化廊道带式输送机将带式输送机吊挂在封闭的钢结构廊道内，减少散料输送过程物料与环境的相互影响，便于下部落料清理，使廊道内部环境良好。

2） 采用轻量化和模块化设计理念，缩短设备现场安装周期，实现不同单元的互换。带式输送机廊道采用整体模块化结构，大大减少设计工作量，可实现工厂流水线施工，现场安装高效快捷，综合费用低。

3） 钢结构廊道采用集装箱结构形式，结构轻便， 易于仓储发货，密封良好，外形美观。侧板采用一次性冲压成型工艺，采用钢板压弯瓦楞结构形式，和普通彩钢瓦楞结构比较，单位质量强度高，且具有降噪功能。

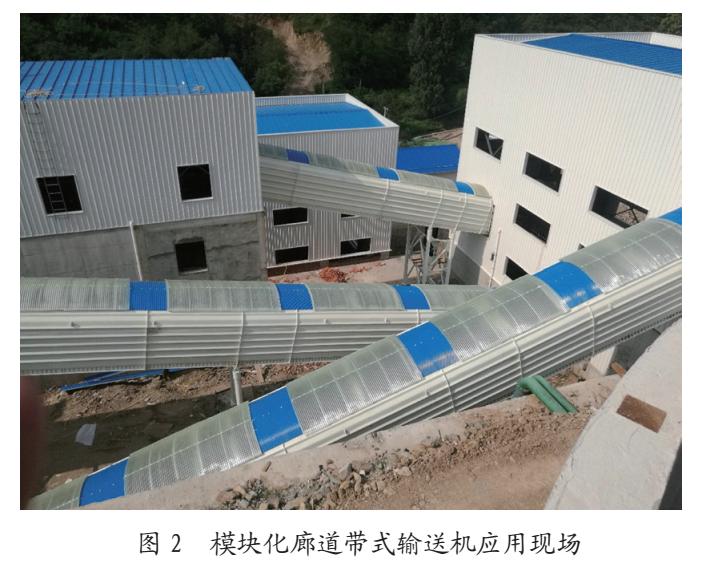

模块化廊道带式输送机应用现场见图 2。

3 结论

模块化廊道带式输送机可以实现带式输送机的全封闭，减少散料输送中的扬尘，降低设备运行噪声，达到环保要求；采用标准长度的模块化设计，可以大大节约组装周期；廊道侧板采用冲压板件，天窗采用透明的有机玻璃板或塑料板，可以实现廊道的轻量化及环保要求； 采用吊挂式带式输送机，方便对廊道底部的积灰进行清扫。

散料输送过程中的清洁高效是当前行业发展亟待解决的问题，模块化廊道带式输送机采用全新的设计理念， 实际应用证明运行效果良好，为散料输送设备发展开辟了新方向。随着我国环保要求的不断提高，模块化廊道带式输送机具有广阔的市场前景。

参考文献

[1] 中国电力工程顾问集团有限公司 . 电力工程设计手册 [M]. 北京：中国电力出版社，2017.

[2] 北京起重运输机械研究所 . DTII 型带式输送机设计手册[M]. 北京：冶金工业出版社，2003.
