表面粗糙度概述

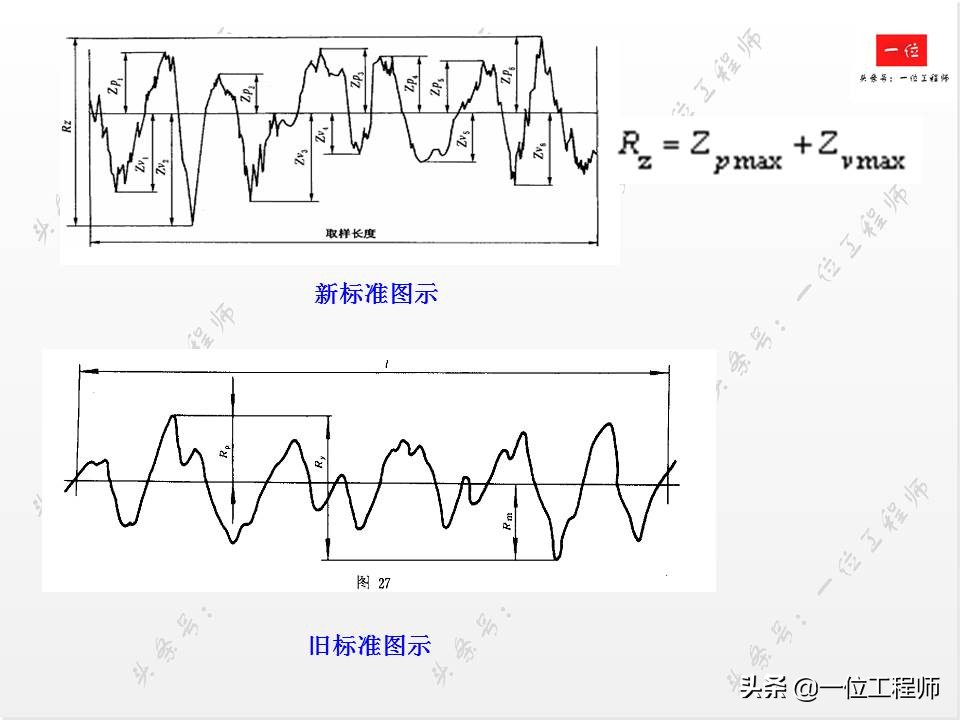

表面粗糙度的概念

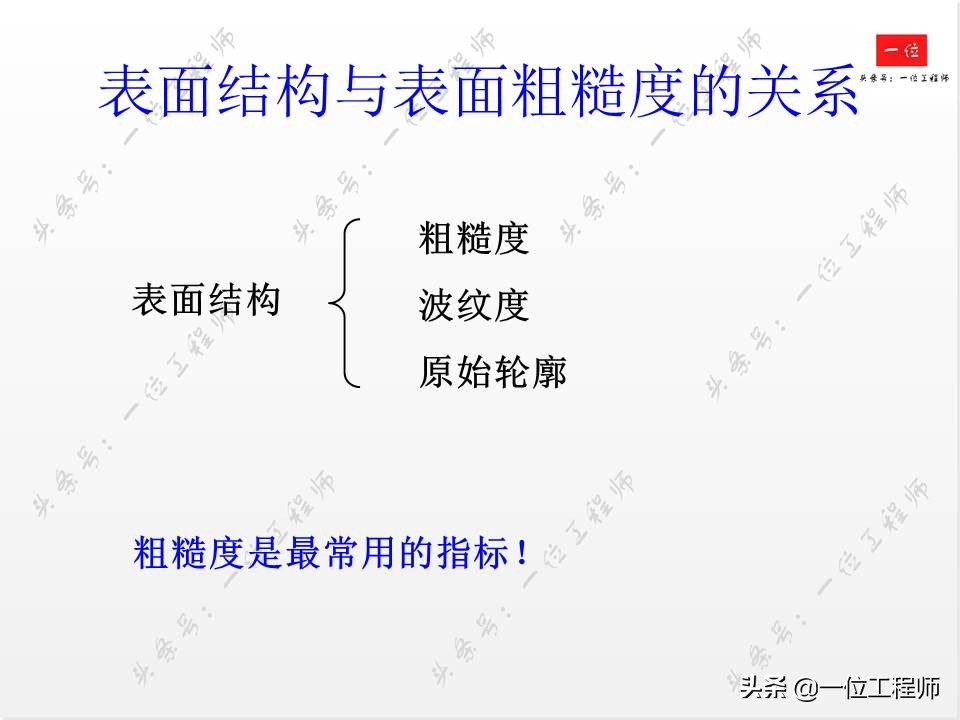

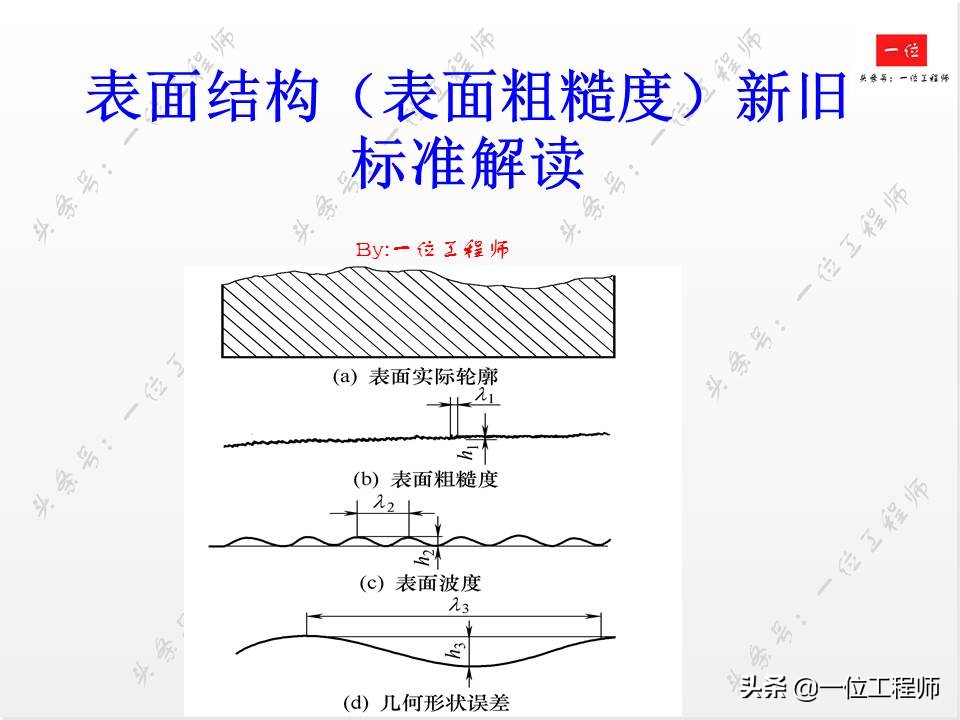

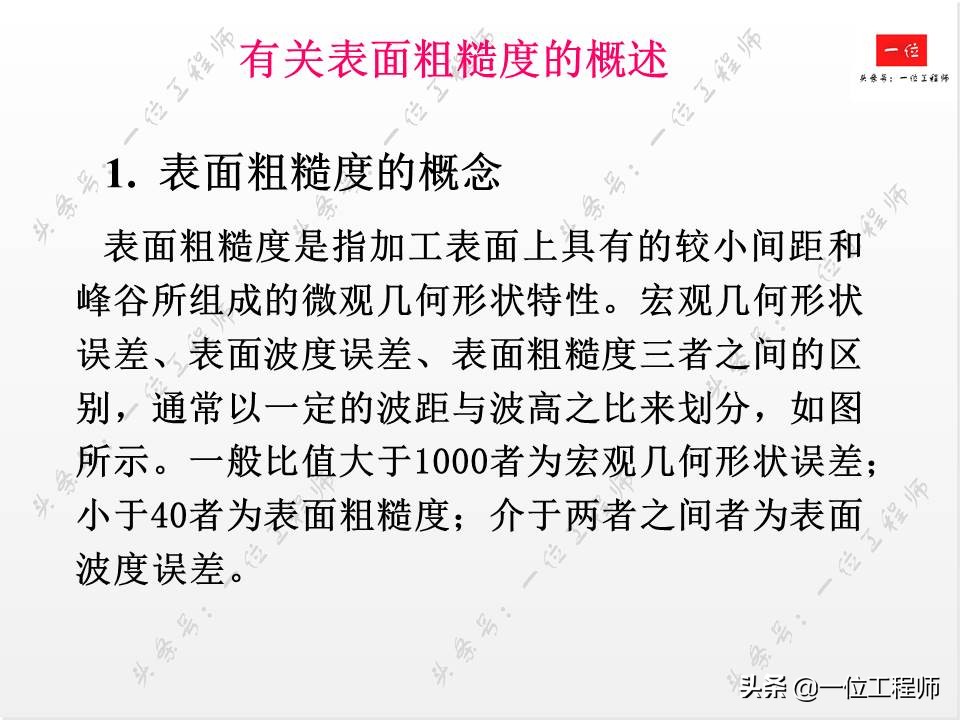

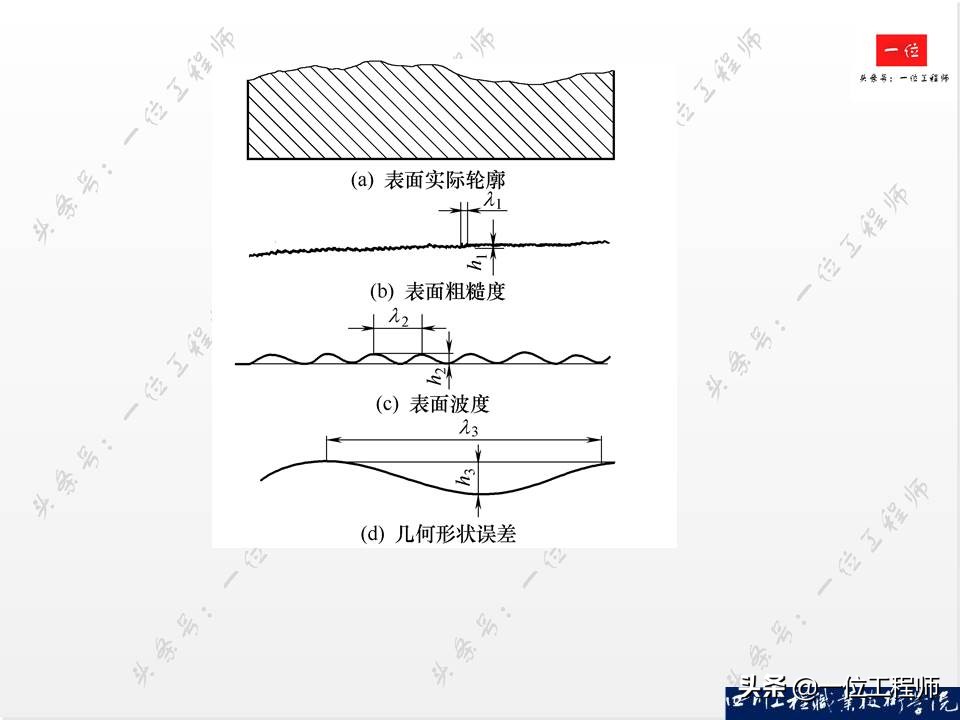

表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。宏观几何形状误差、表面波度误差、表面粗糙度三者之间的区别，通常以一定的波距与波高之比来划分，如图所示。一般比值大于1000者为宏观几何形状误差；小于40者为表面粗糙度；介于两者之间者为表面波度误差。

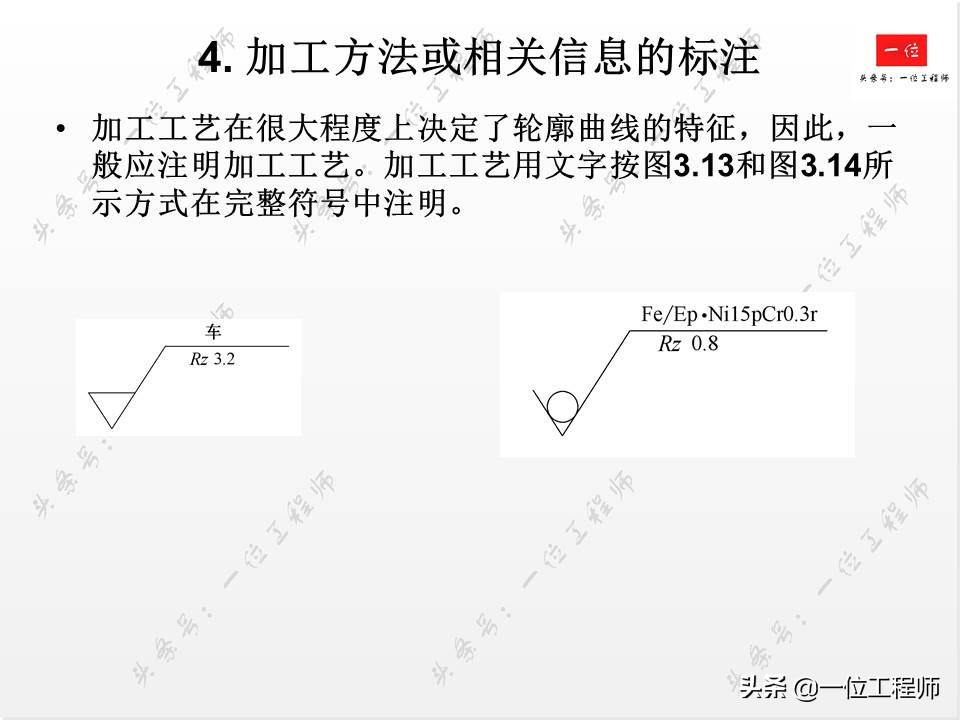

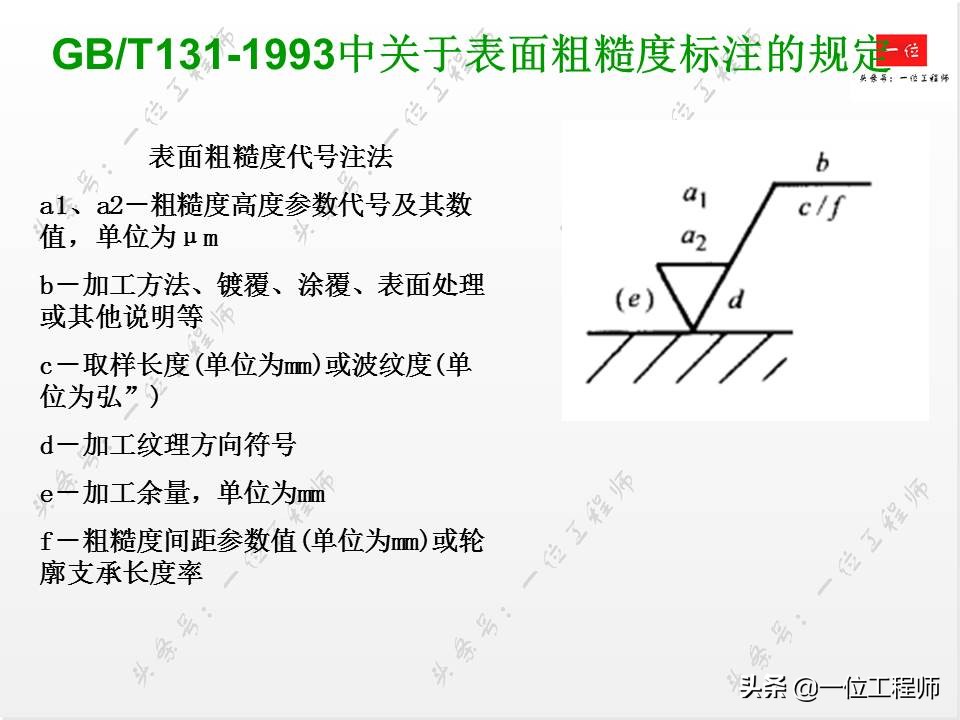

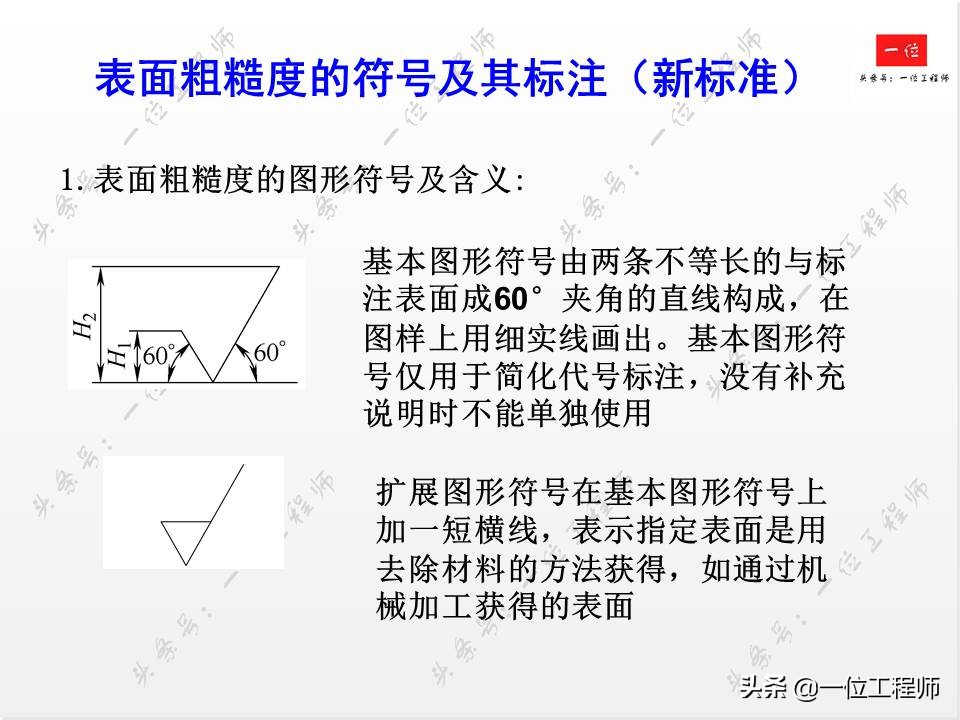

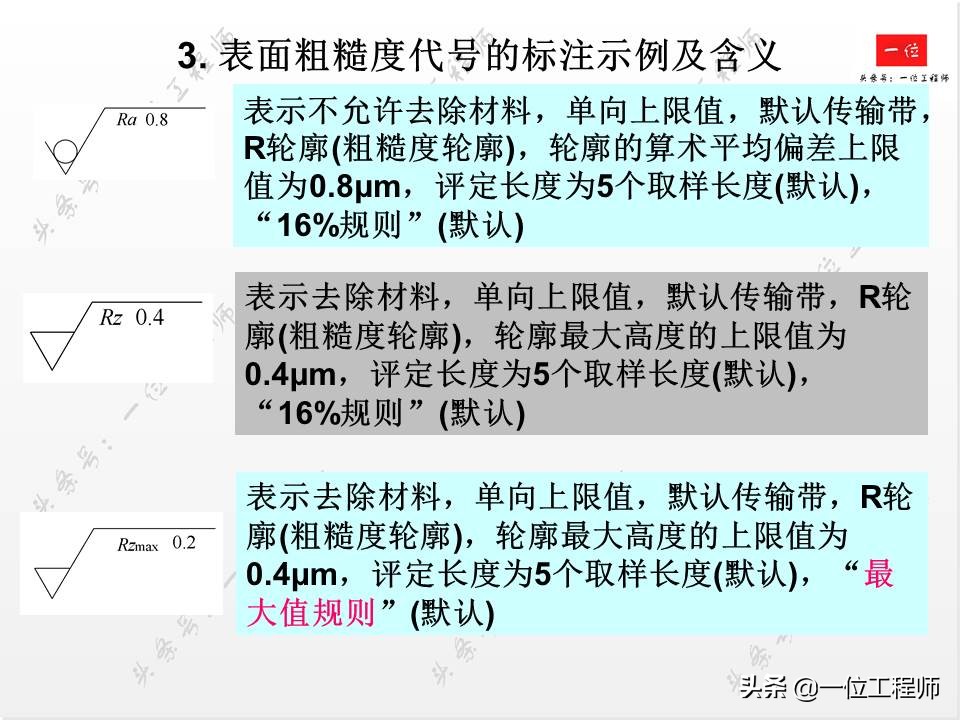

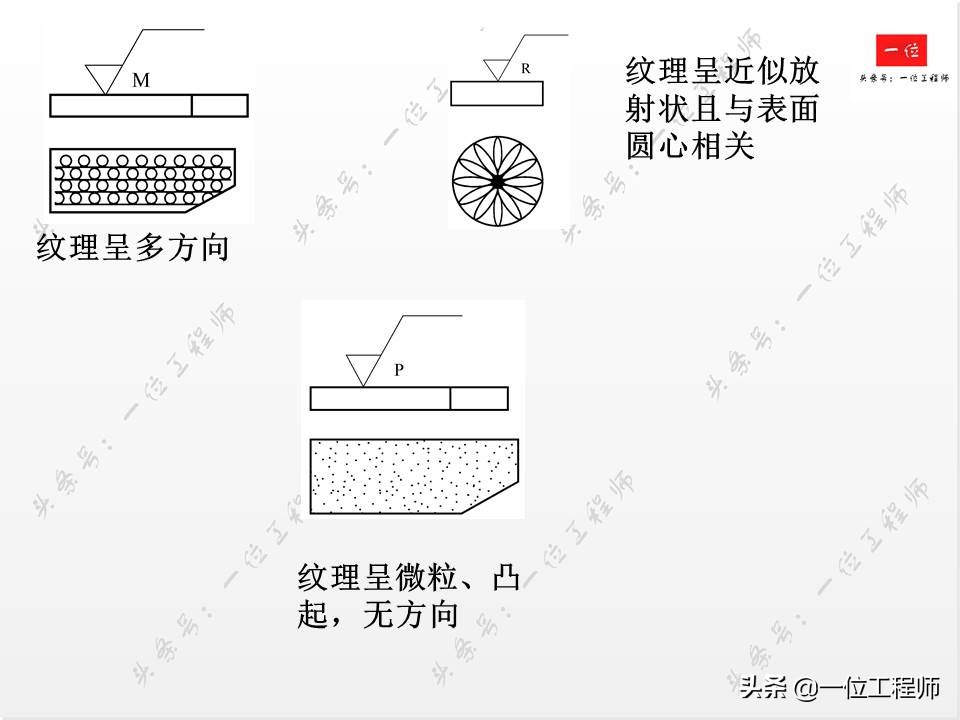

图形符号和含义

基本图形符号由两条不等长的与标注表面成60°夹角的直线构成，在图样上用细实线画出。基本图形符号仅用于简化代号标注，没有补充说明时不能单独使用。扩展图形符号在基本图形符号上加一短横线，表示指定表面是用去除材料的方法获得，如通过机械加工获得的表面。

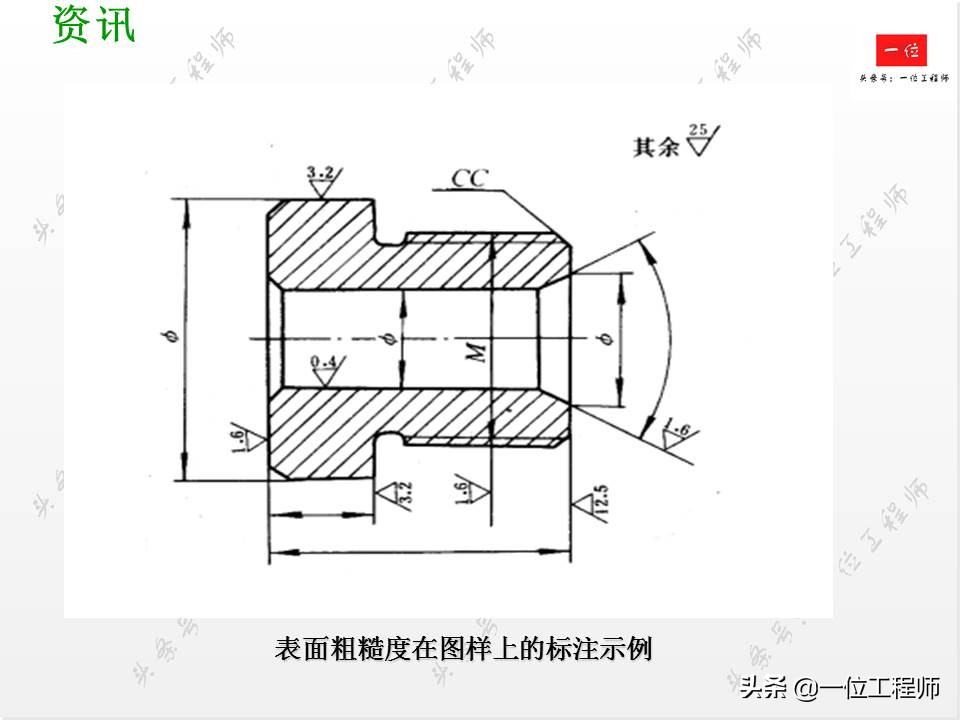

42页内容全面介绍表面粗糙度的标注（文末有获取）

1000G机械必备设计资料内容详情

1000G机械全部资料涉及的领域很广，具体内容包括传统机械行业、机械加工、材料类、电气行业、液压行业、机电类、一千多份非标设备三维模型和非标设计等等领域。

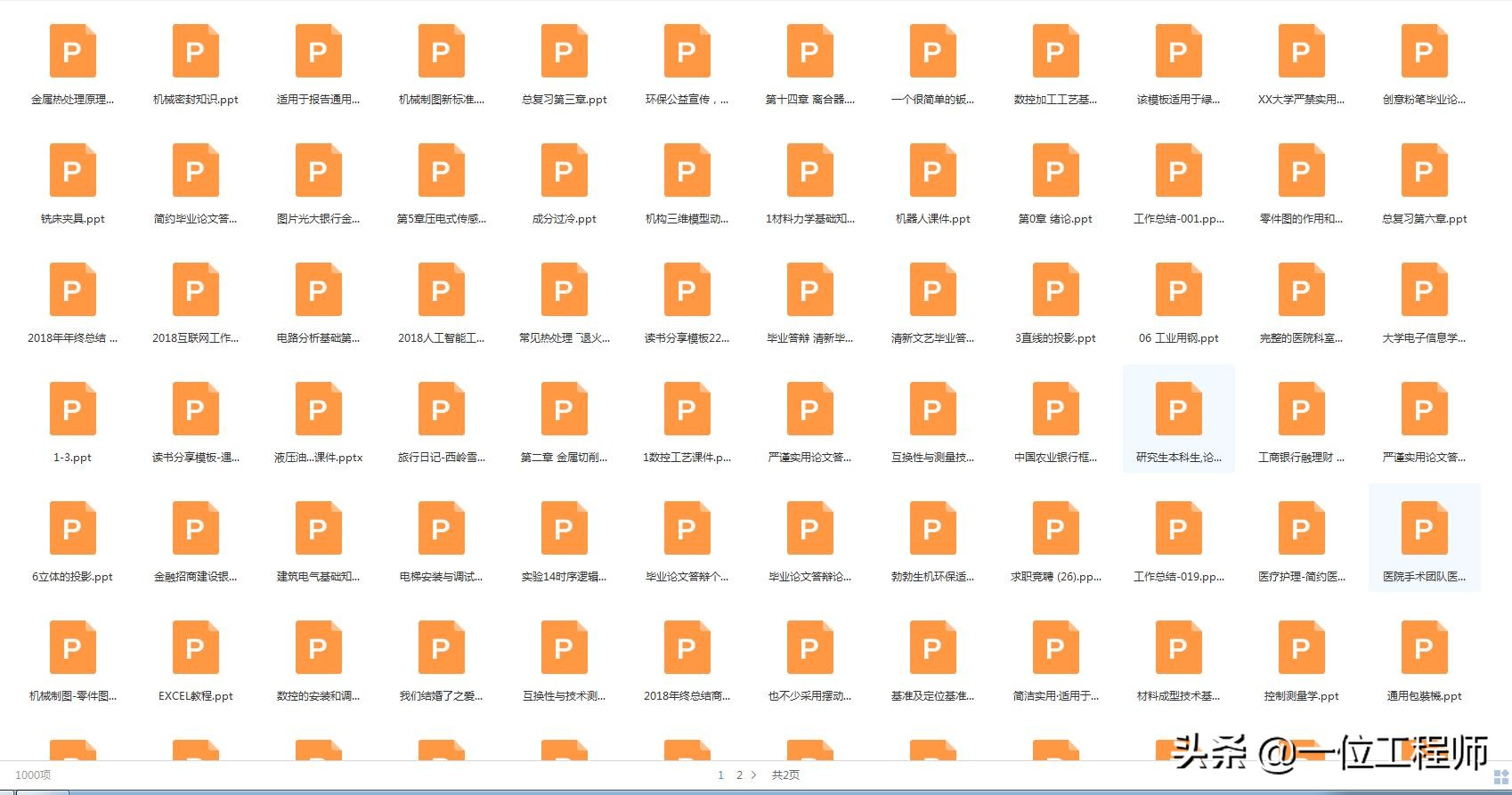

具体内容展现形式：文档类(千余份工程师设计手册、机械设计手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

视频教程类（十余款常用的机械设计软件的教程，其中包括UG、SolidWorks、CATIA、proe、CAD、Adams等等）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

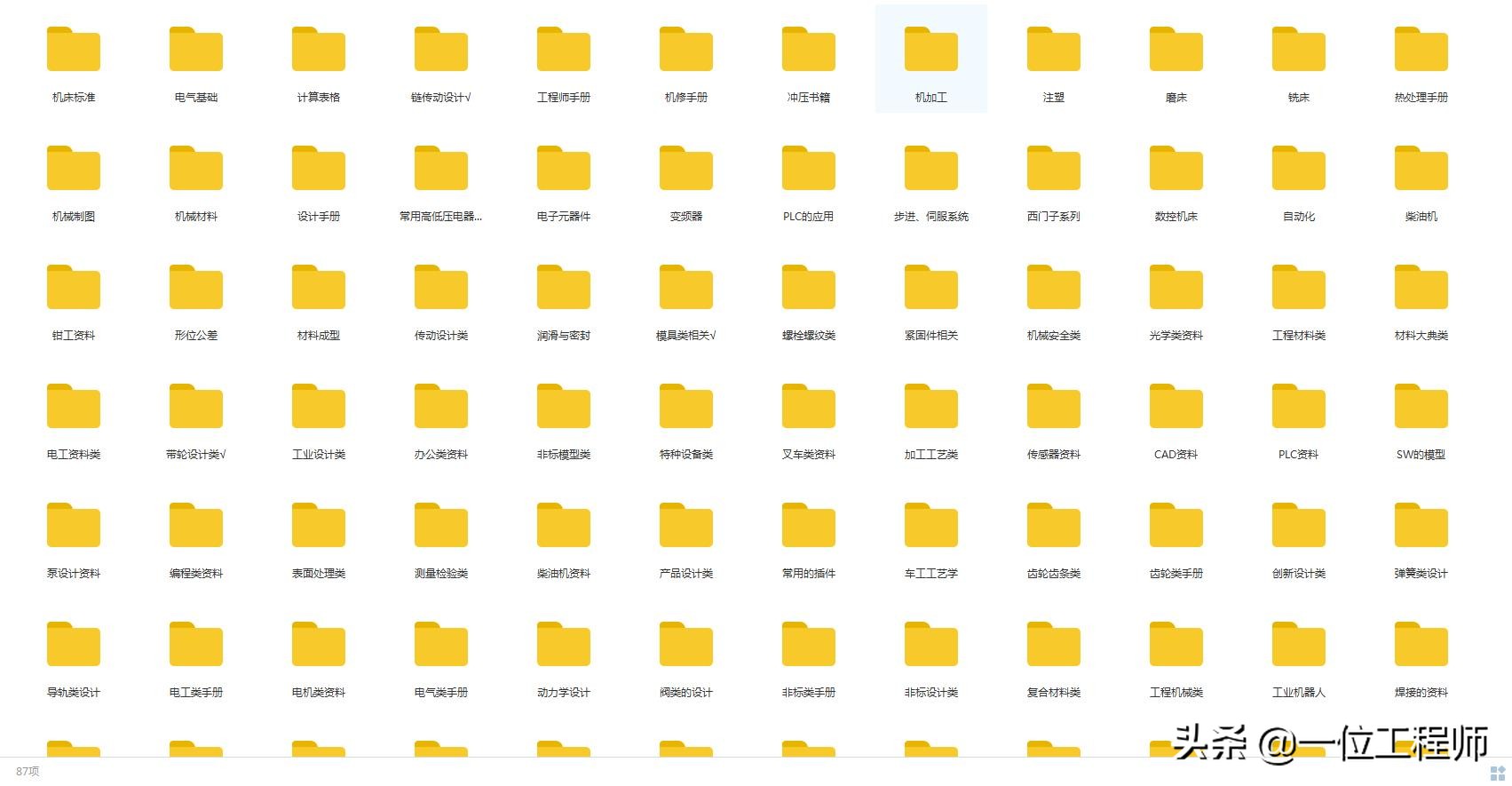

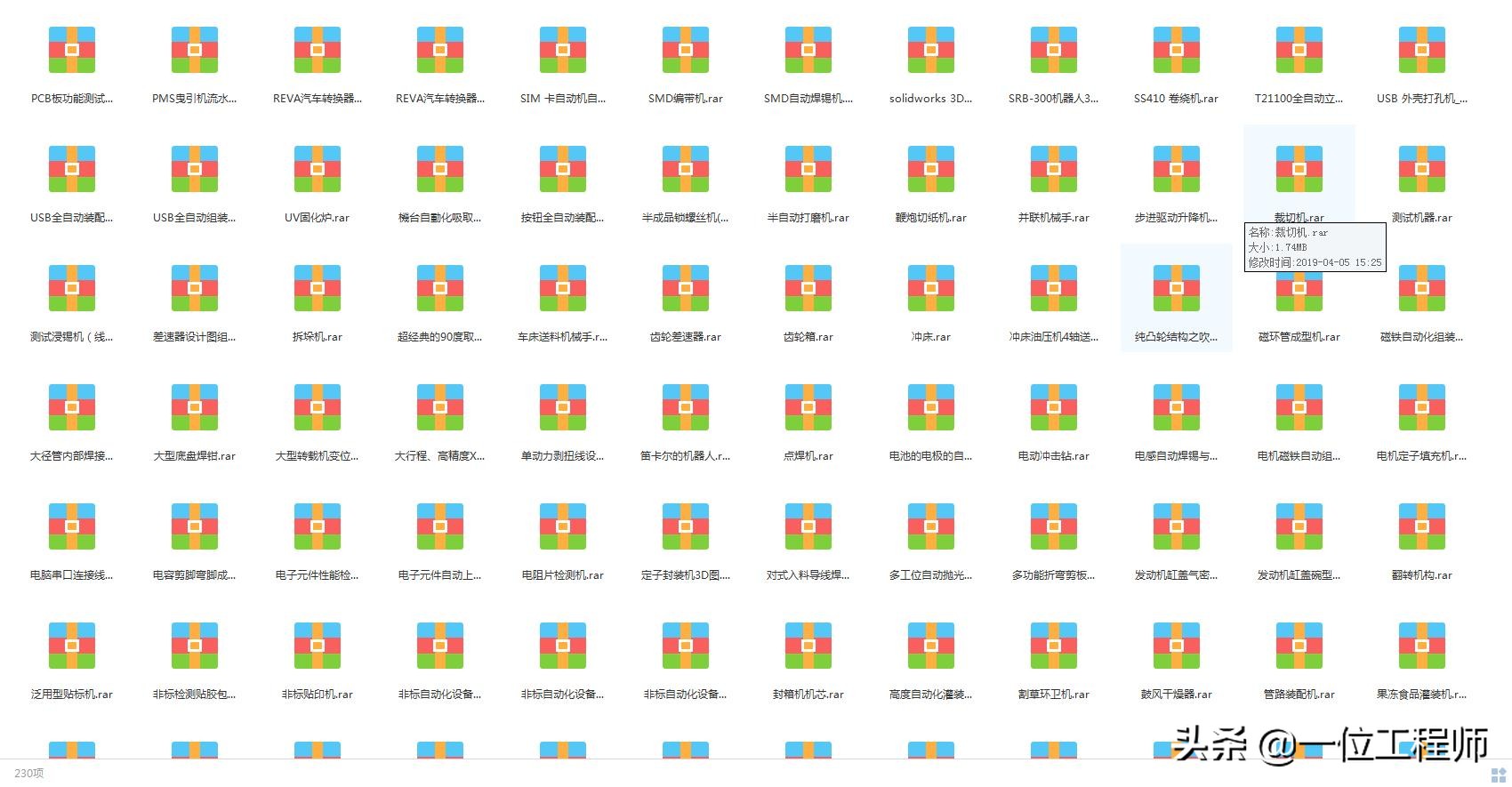

资料目录

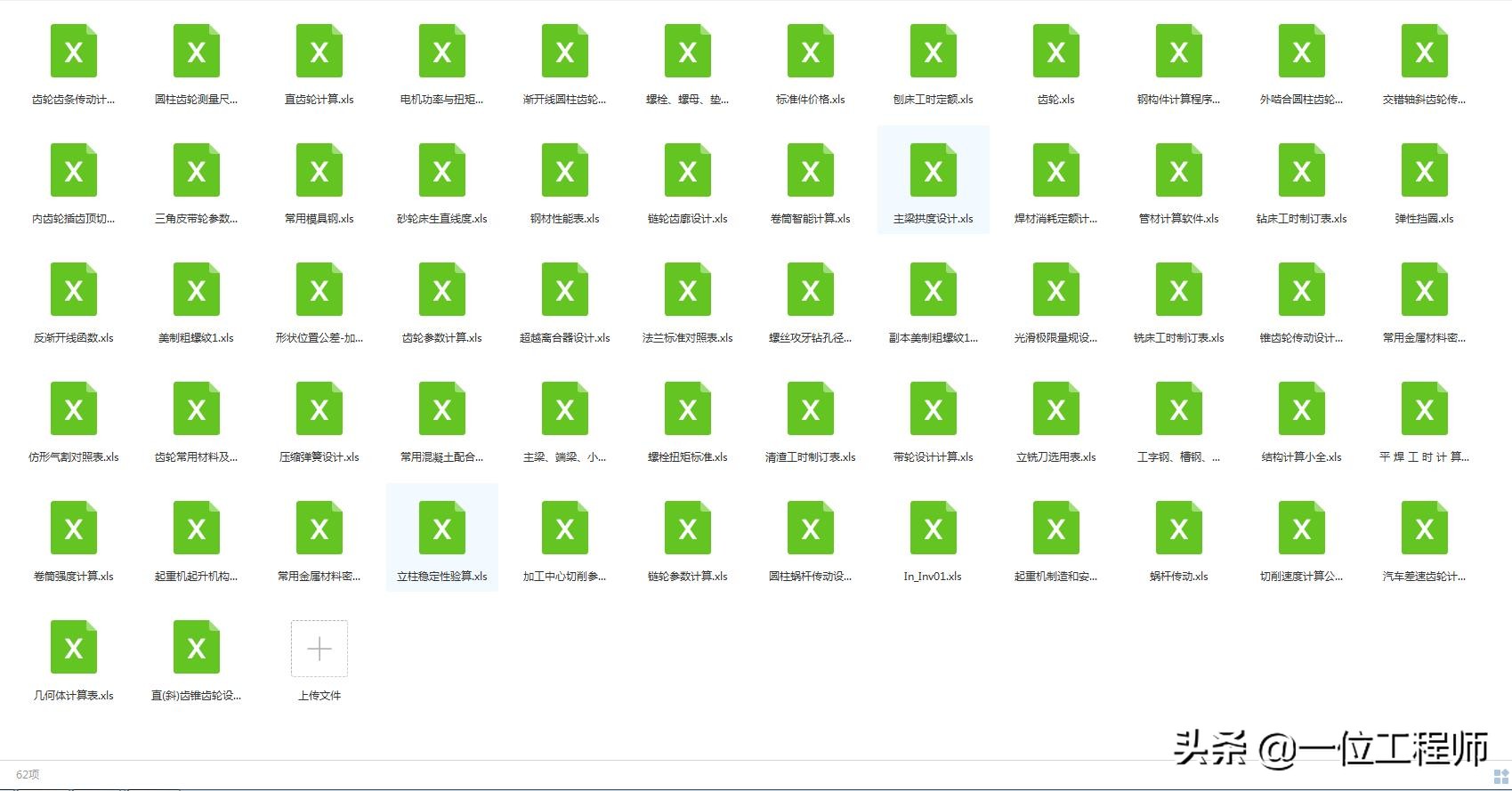

设计表格
