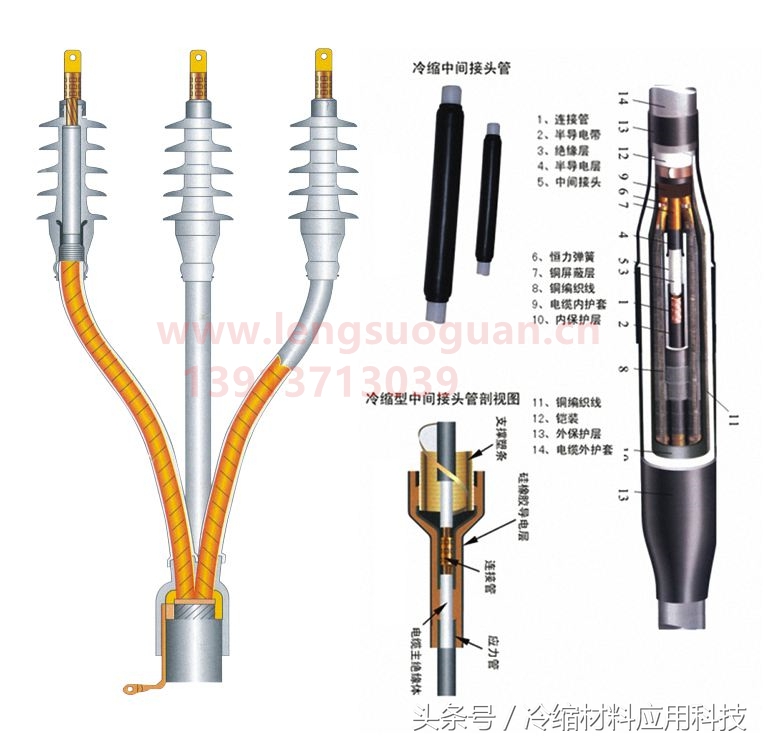

10kV三芯冷缩电缆附件结构解剖图（图片来自：www.lengsuoguan.cn）

冷缩电缆附件作为一款应用于电缆终端头和电缆中间接头的目前主流的绝缘产品，它的规格分类是怎么样的呢？与我们电缆这些型号尺寸怎么对应呢？今天Jimmy就来为大家科普一下。

10kV电缆附件结构解剖图（图片来自：www.lengsuoguan.cn）

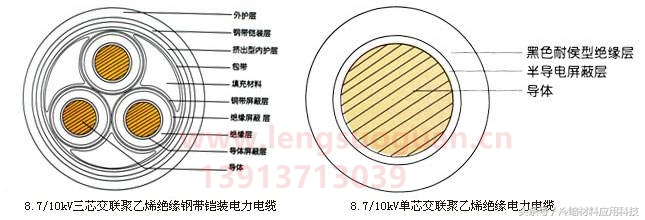

首先，我们知道电缆实际要很多种，不同电压等级，不同结构，不同用途，不同横截面积等等。我们应该如何来选型冷缩附件呢？这里需要申明一下，冷缩电缆附件主要适用于电力电缆，以YJV22交联聚乙烯绝缘氯乙烯护套带铠装电力电缆为代表。其他类型电缆，如果结构差异太大，是不一定使用的，需要对应查看电缆尺寸和结构图再来判断。之前Jimmy为大家写过一篇关于冷缩管内径选择文章，里面比较系统介绍了下冷缩管选型基础，这篇文章需要到里面知识，如果不清楚可以去先温习下。

同理，我们冷缩附件是有多种类型冷缩管组装而成，那他的应用也需要准守这样规格。也就是说我们冷缩附件如果定型好后，是有一定应用范围的。以冷缩终端为例，冷缩指套用在电缆剥切位置，起到分支线芯和绝缘护套作用，冷缩绝缘管用在主绝缘上，起到绝缘护套作用，高压冷缩终端头用在半岛层切离位置，里面有预制的应力锥，可以起主绝缘与电场疏导作用，密封管用于铜接线端子的密封保护以及相区分作用。所以我们要确定冷缩附件是否适用，就需要知道所应用的位置的尺寸是否在我们冷收缩管的有效收缩应用范围之类。这就是选型基本原理。

根绝行业目前设计惯例，对于1kV冷缩电缆附件，10kV冷缩电缆附件，20kV冷缩电缆附件，35k冷缩电缆附件，我们通常划分如下：

其他未注明电缆截面，也可以专门定做，但是需要特殊模具以上都是目前常用的，主流分区方法。

需要说明的是，电缆横截面积和电缆直接不是一码事，需要换算，最简单方法是寻找电缆厂家电缆手册直接查询。同一个电缆截面，不同结构类型，不同厂家都有一定区别，比如铠装和费铠装电缆，外径就有区别。

经过产品多年应用经验，以上划分是非常实用的，也是非常经济的，能满足大多度电力电缆需求，如果是特殊电缆，可以寻求厂家支持，专门定做,Jimmy可以为大家解答。当然也有的厂家不是按这样设计的，也没有问题，按具体厂家选型手册即可。
