今天为大家分享一个车床夹具，车床夹具在设计中需要注意什么呢？在下面这个案例里希望可以找到答案。

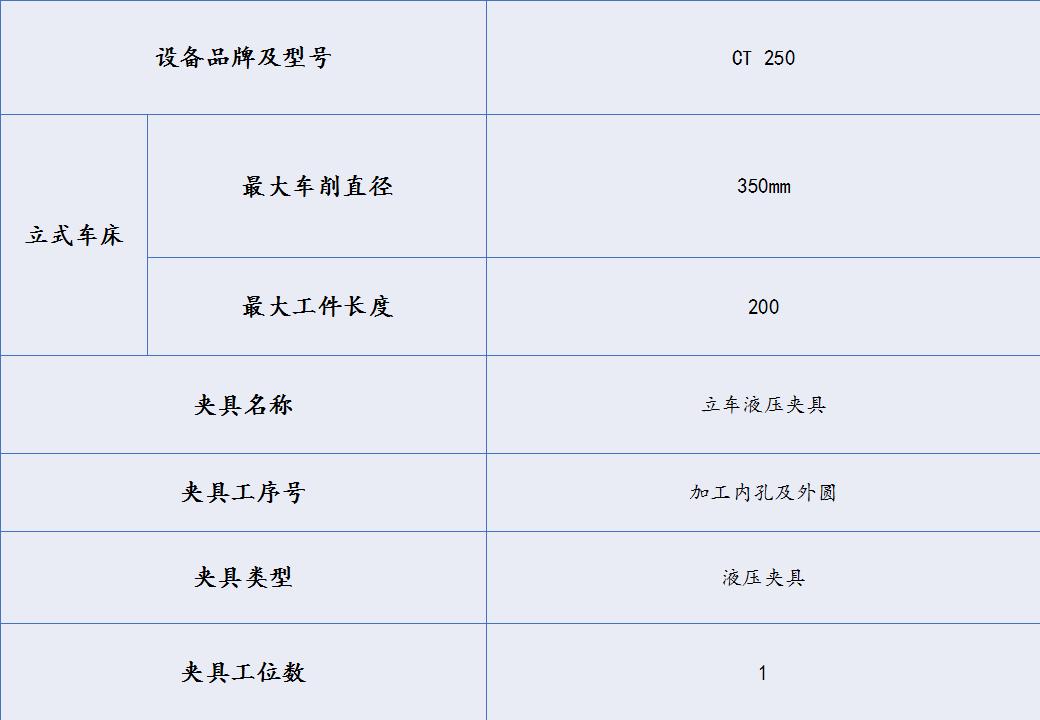

案例背景

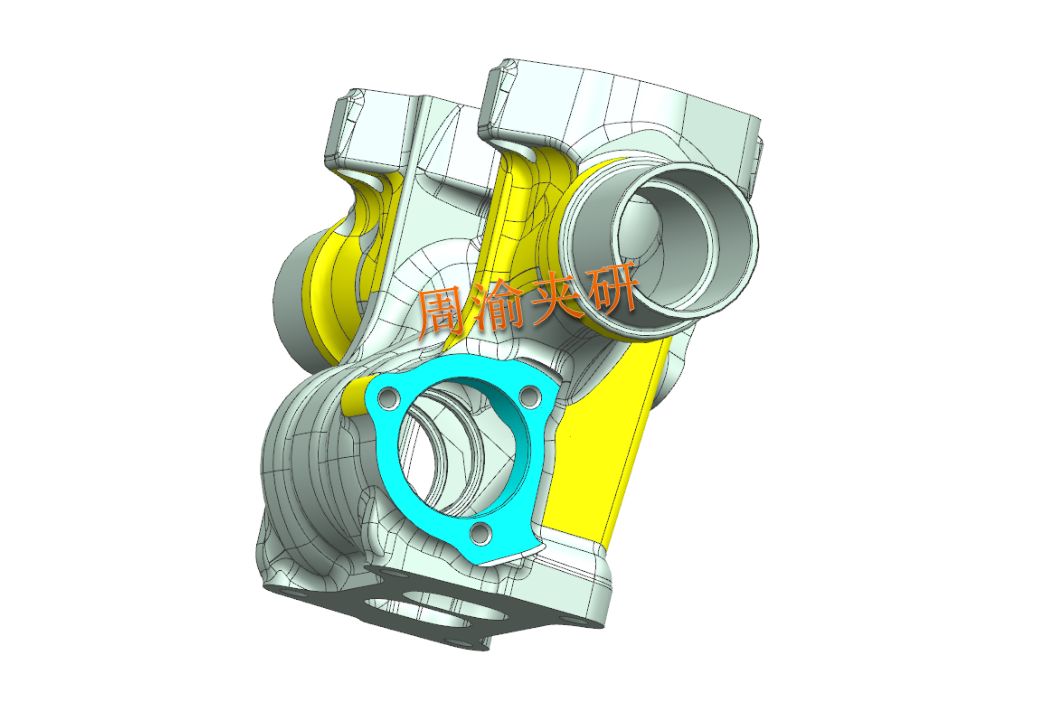

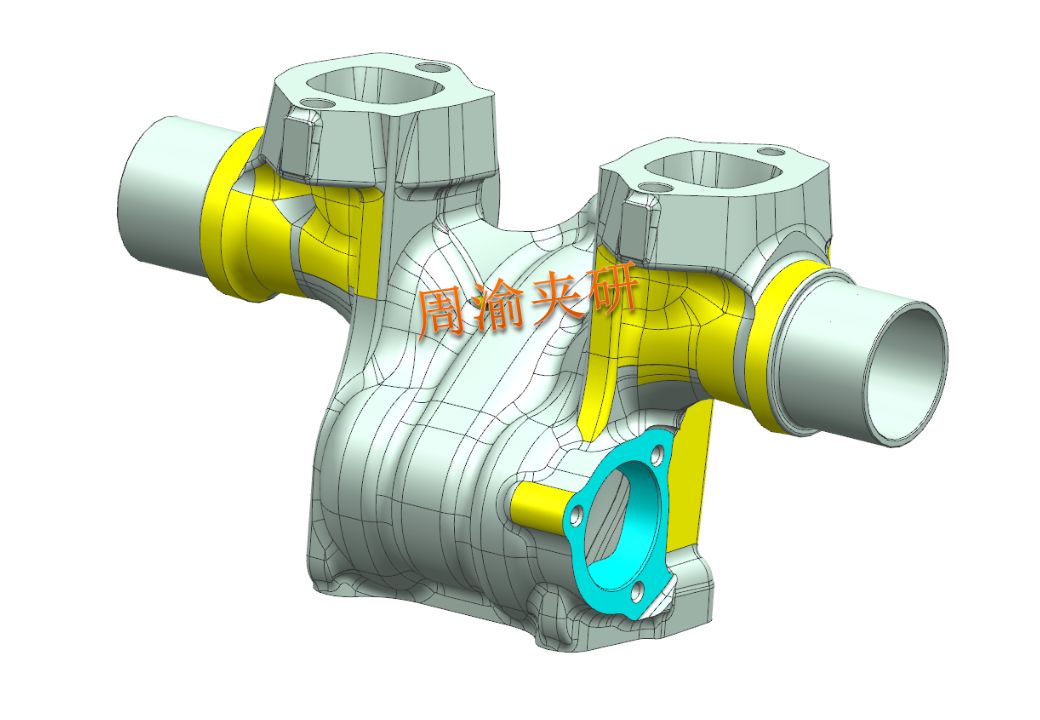

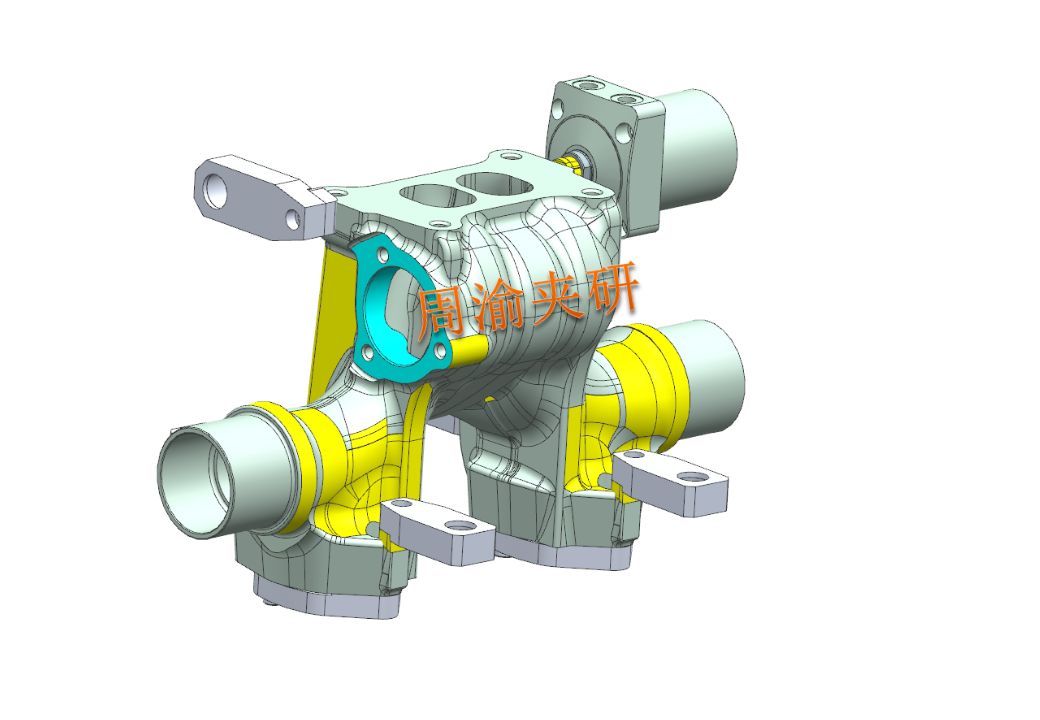

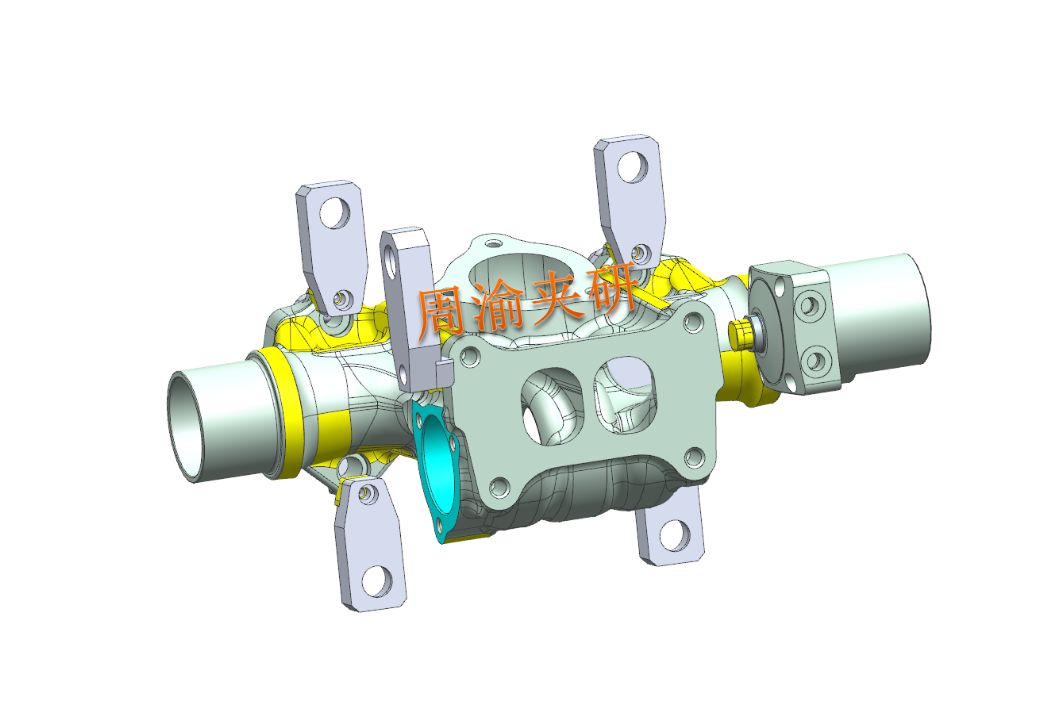

从图中可以看出此产品采用立车加工外圆及内孔。零件不是对称件不是圆类零件，那么可以分析出此零件肯定是偏心加工的。那么我们接着来看看夹具的定位与加持。

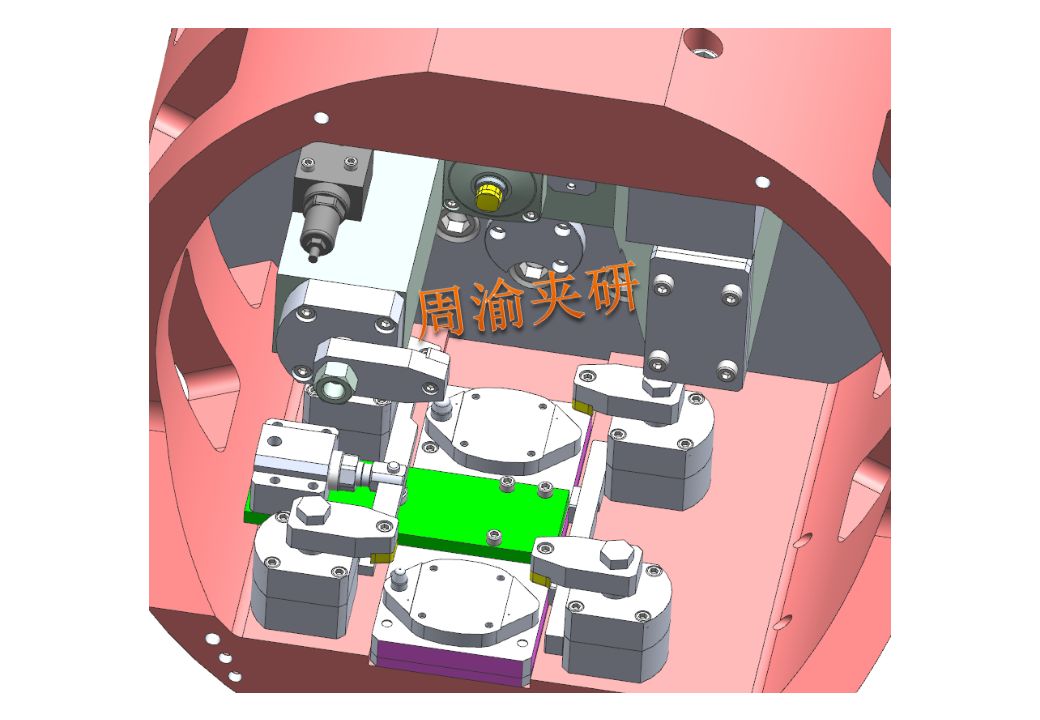

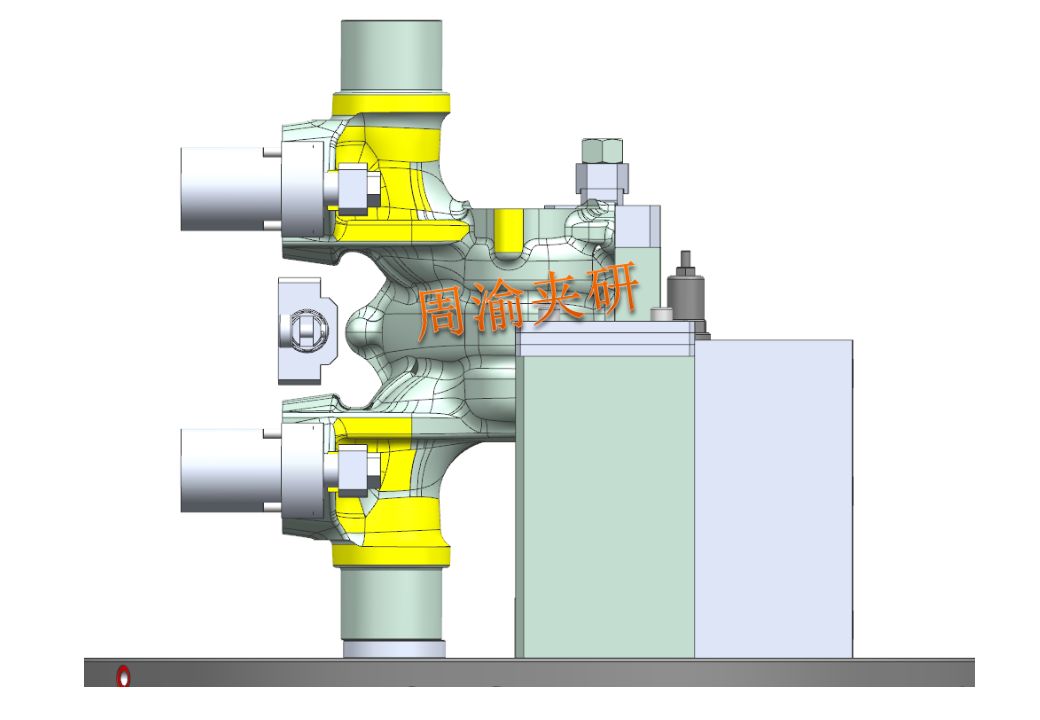

夹具定位与夹持
定位使用产品底面及销孔组成一面2销定位。底部四个主压紧，顶部一个辅压。使产品完全定位及加紧。

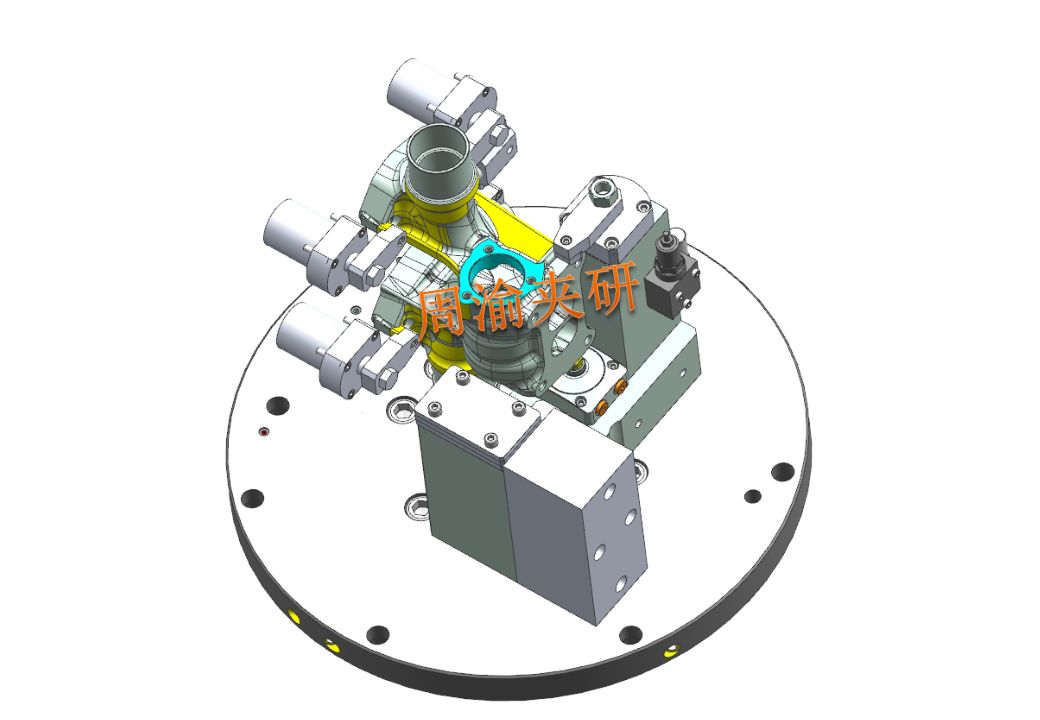

夹具主体

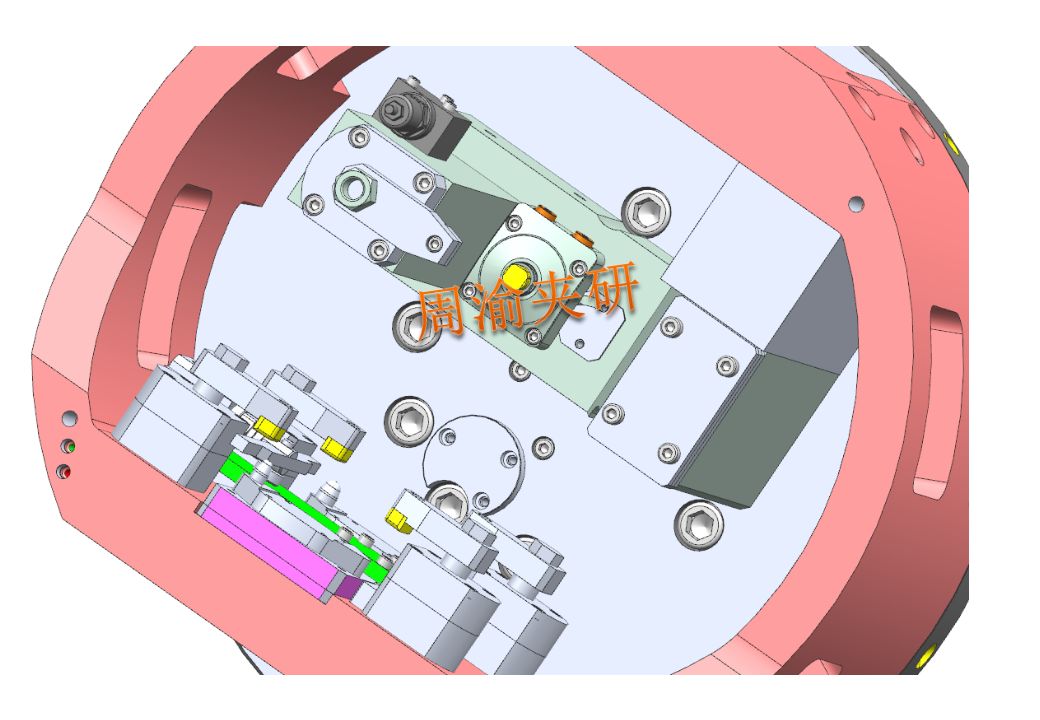

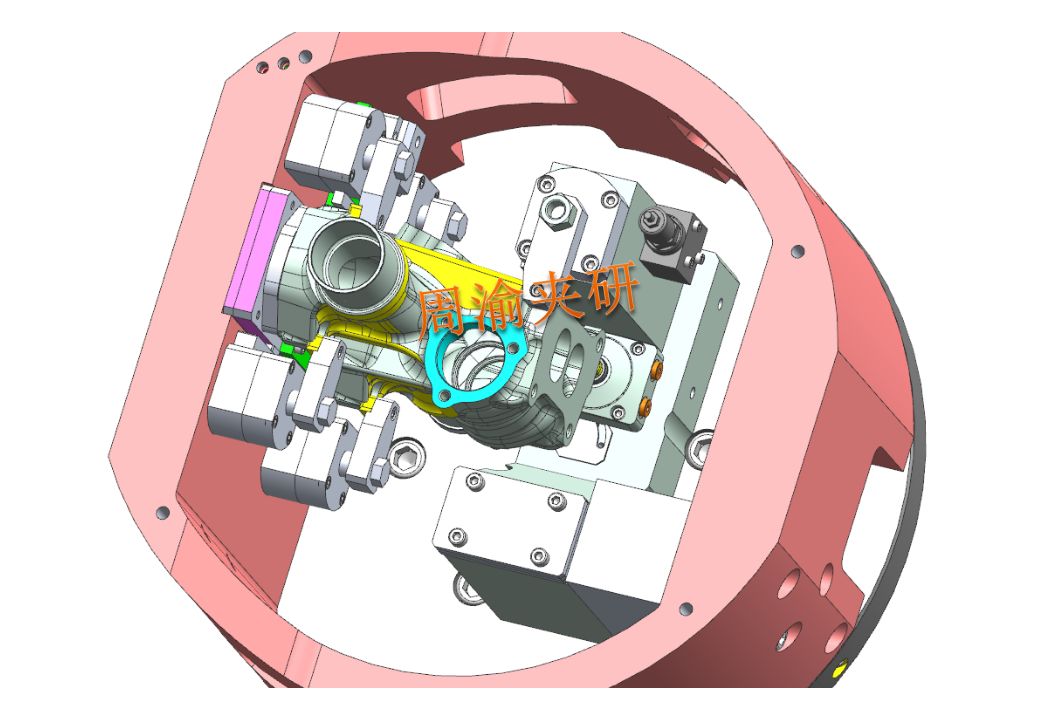

由于产品是偏心放置，那么就需要将整个夹具的重心转移到中心，这样才不会使产品出现椭圆的问题。可以看到夹具中周围使用了大量的配重块转移整套夹具的重心。车床夹具重必须要考虑到重心的问题。好了以上就是本期为大家带来的转向节液压夹具案例了，你们有没有学到什么知识，如果对此产品有什么疑问或者见解都可以在下方留言或者加小编的微信私聊（微信号：fixturejiaju）
