下文是由杭州 三科变频器 技术工程师提出电气控制系统的控制策略,主要目标是对木工加工设备叠板机控制工艺，进行变频器控制改造。该系统采用简化的控制方式，已在实践中取得满意的运行效果。
一、引言

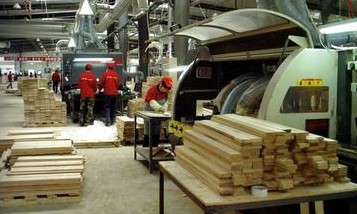

木板加工的设备，主要有剥皮机、整形机、木工旋切机、自动叠板机等组成生产线；一个圆木通过薄皮机外皮给剥开，然后通过整形机把弯曲的圆木整成比较圆的木材，再到木工旋切机上把圆木旋切成木板，并且按设定长度裁切后，通过选材把废木板留下，把加工好的木板通过叠板机自动叠好。
二、叠板机的工作原理：

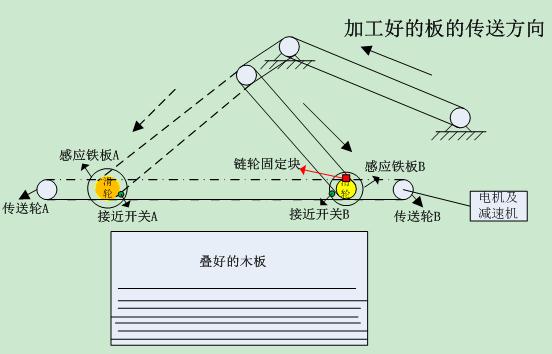

叠板机的主要系统如下图：
说明：
1、电机通过皮带和减速机连接，减速机的输出通过链轮和传送轮A、传送轮B进行连接，并且链轮和滑轮做固定，在链轮动作时，滑轮向左、向右滑动，把传送带上的木板叠好；
2、当传送带上的接近开关（没有画）感应到有木板时，电机开始工作；
3、当滑轮动作到左边，接近开关A感应到信号，给出停机命令，并且要求停机之后，还在接近开关A的感应范围内；
4、当传送带上的接近开关再次感应到有木板时，电机开始反转，从左边向右边移动，当接近开关B感应到信号时，停机，并且要求停机之后，还在接近开关B的感应范围内。
三、SKI780变频器介绍

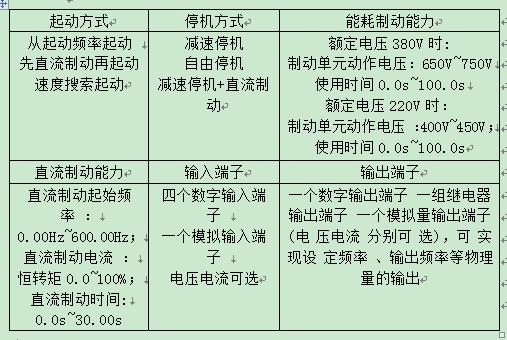

SKI780迷你型变频器特别针对小功率应用场合设计，不仅体积小，操作简单，而且同样具备开环矢量控制模式，和V/f控制模式可选，以及多种频率给定方式，包括数字给定，模拟量输入，脉冲输入，端子控制，PID控制，简易PLC控制，通讯控制等方式。
四、变频器的应用：

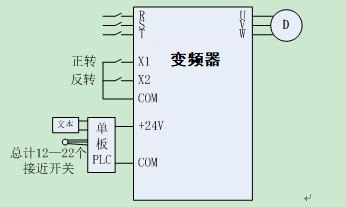

1、变频器的接线图：
2、变频器的运行命令有单板的PLC给定，确定正转、反转，频率给定方式为变频器的面板电位器；

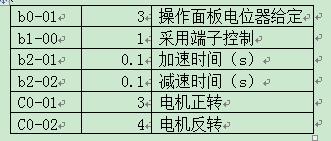

3、变频器参数：
b0-013操作面板
4、控制重点：
1)变频器带电机，让滑轮向左滑动，到接近开关A感应到之后，必须在感应铁板A的范围内，要求要急速减速。
2)急减速过程中变频器不能报故障，客户之前在使用过程中经常会出现此情况，影响生产。
3)变频器具备智能急减速功能，能够完美 的 解决了客户即要求快速停机，又不会报警的问题，叠板精度控制在±2mm以内。
五、结束语
三科SKI780变频器基于小功率，小体积，低成本的市场需求，针对性推出220v和380v迷你变频器，作为一款小型通用矢量变频器，SKI780变频器采用国际先进矢量控制算法，具备优异性能，兼容螺丝固定和轨道安装两种方式，维护更便捷，功能齐全易于使用。
