今天就给朋友们分享一下关于开关接线图，相信看完这些，您一定会明白，欢迎分享给您的其他朋友，大家共同学习，一起进步，谢谢！

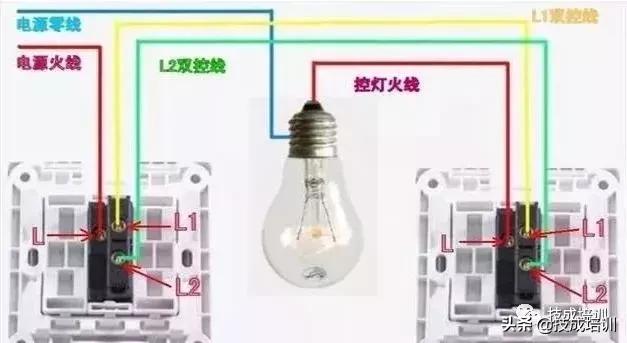

1，先看看双控
小技巧就是，两个开关的L1L2同名的连一起

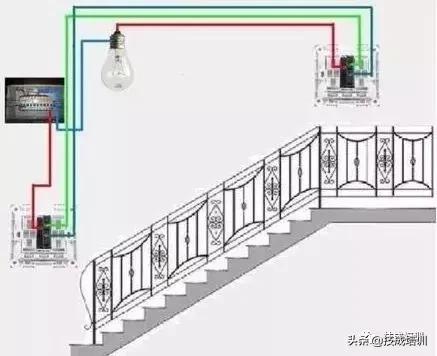

这种是楼梯双控的布局

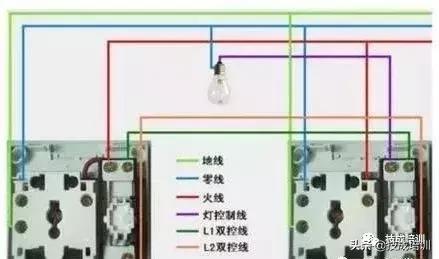

这种双控带插座，大同小异

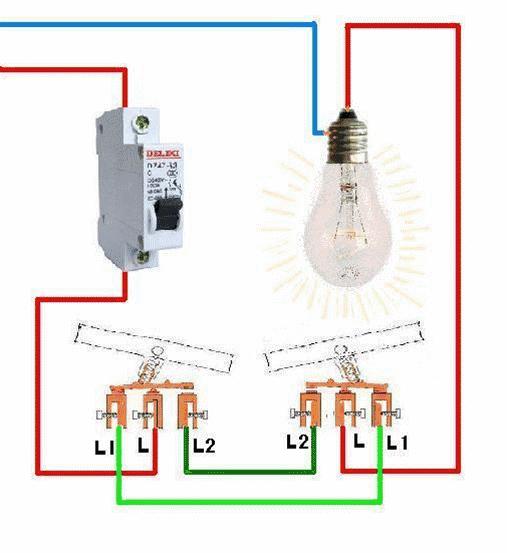

这个是开关的动态演示，便于理解
卧室双控的布线图
2，再看看三控‘
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

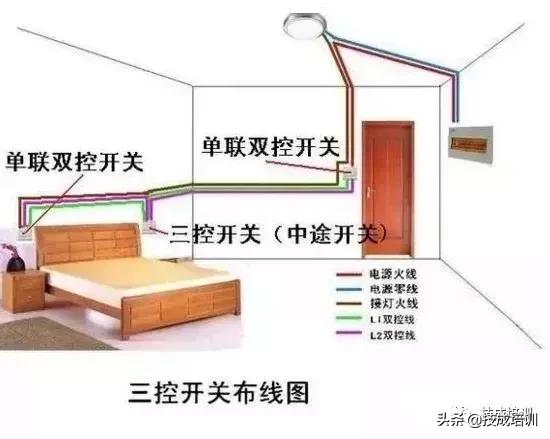

三控开关的布线
3，最后说说四控

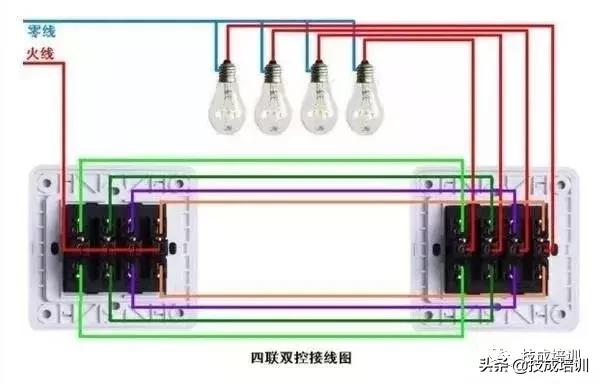

四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

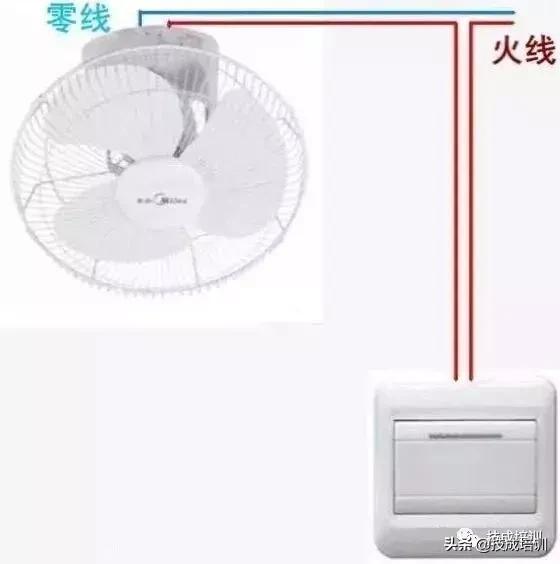

再补个常见的接电扇的图
这个就是单联单控的接线
一开单控开关接线图

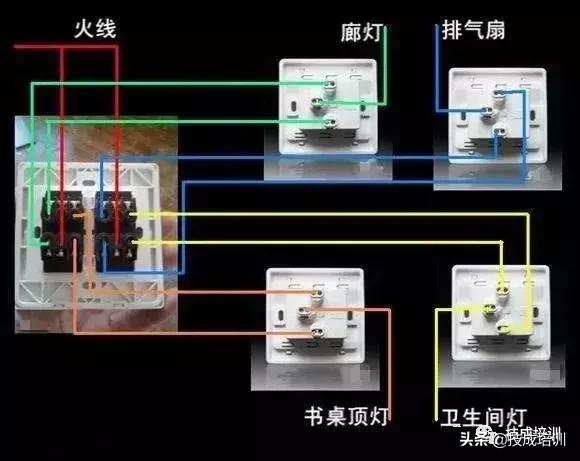

二三开连体单控开关接线图

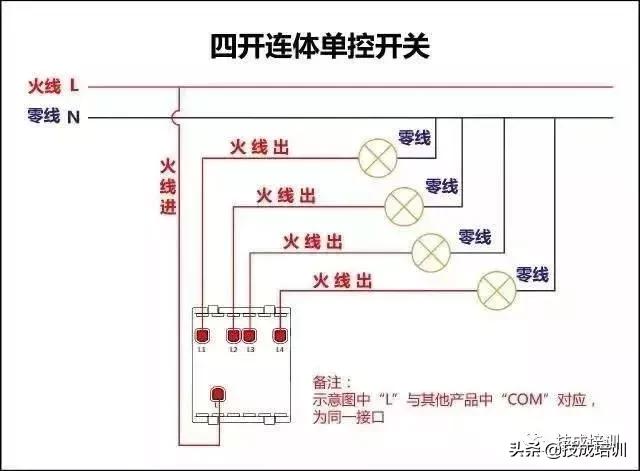

四开连体单控开关接线图

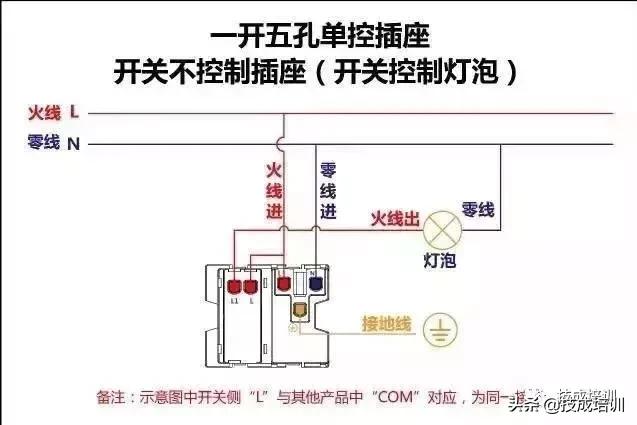

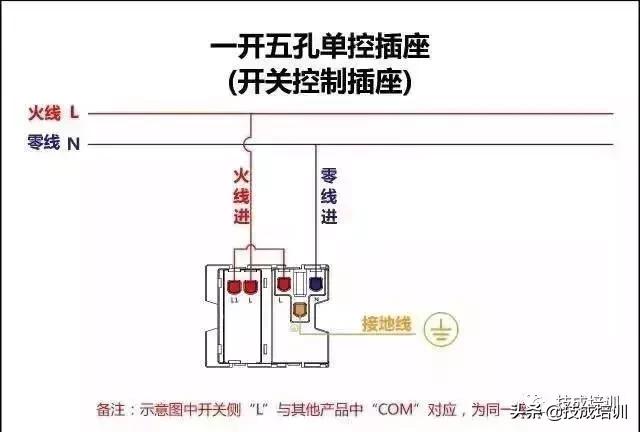

一开五孔单控插座接线图

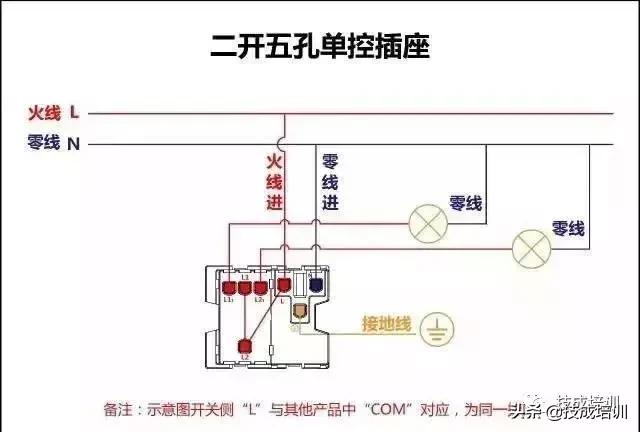

二开五孔单控插座接线图

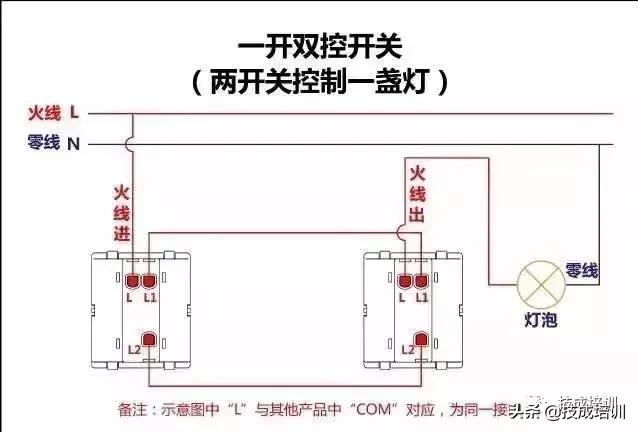

一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图

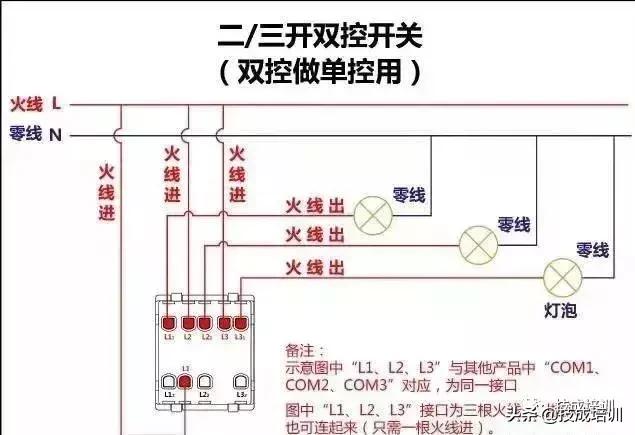

二三开双控开关接线图

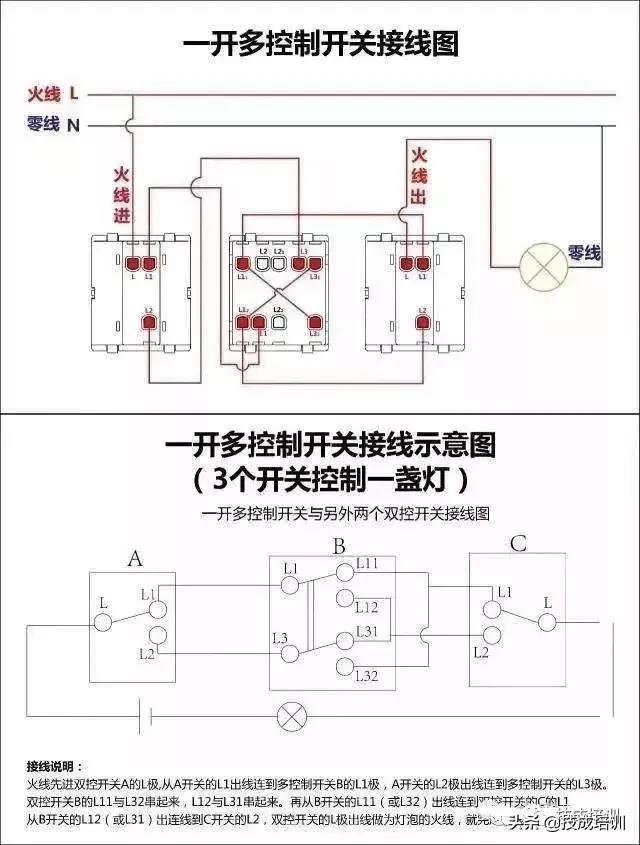

一开多控开关接线图
