在模具设计中，汽车模具一直以来都是大家认为很难的模具，有的时候拿到一个产品感到无从下手，今天给大家分享一套经典的汽车车灯模具结构， 希望以后大家遇到这类产品，在设计方面能给大家带来一点启发：
一， 产品进胶方式：产品进胶方式有很多种，有搭底进胶，潜水进胶，直接浇口，牛角进胶，点进胶，细水口转大水口进胶等，模穴数2X1，本套汽车车灯模具采用冷流道直接进到产品的侧面，如下图所示：
二、 从产品的斜率可以看出产品的前模没有结构，产品的后模侧存在三处斜孔，每处斜孔的方向都不一样，分析结果如下图所示：

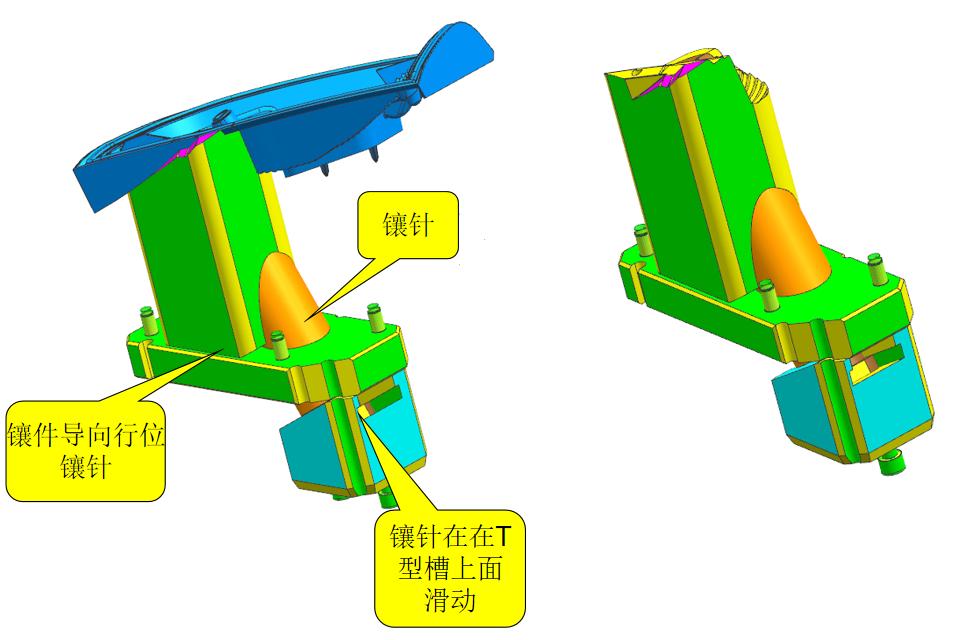

三、产品后模的第一处斜孔，由于斜孔的抽芯形程很长，为了让斜抽芯导向平稳，在斜抽处设计一处镶件，利用T型槽将抽芯镶针与座子连接起来。如下图所示：
四、产品后模的第二处斜孔，由于斜孔的抽芯形程很长，为了让斜抽芯导向平稳，在斜抽处设计一处镶件，利用T型槽将抽芯镶针与座子连接起来。如下图所示：
五、第三处斜抽的原理跟第一，第二处相同，都是利用镶件导向，镶针在T型槽里面滑动，如下图所示：
六、产品的顶出方式：本套模具采用普通的圆顶针顶出方式，如下图所示：
