第一节CAM基础知识与操作流程

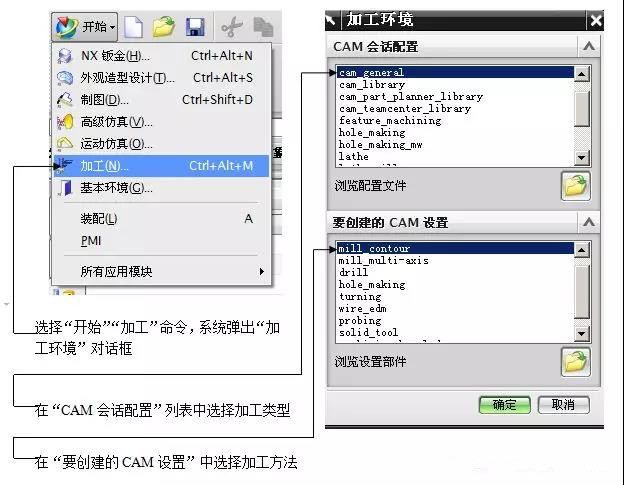

1.1UG/CAM的加工环境
UG/CAM加工环境是指进入UG的制作模块后进行加工编程作业的软件环境，它是完结UG/CAM加工的起点。点击“开始”菜单，在弹出的菜单中挑选“加工”指令，便进入UG的加工使用模块。

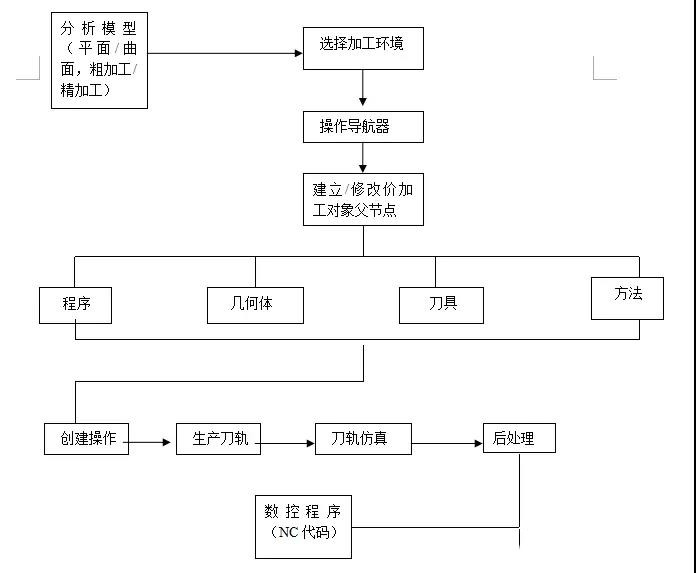

1.2UG/CAM加工流程

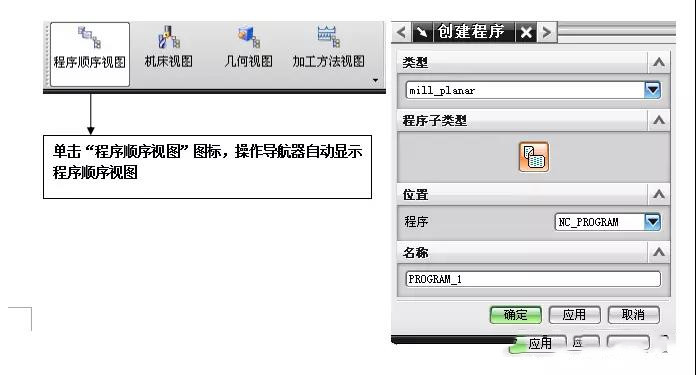

1.3创立程序组

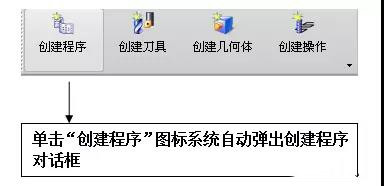

在程序 视图中，单击“创立程序”图标或者在主菜单上挑选【插入】【程序】指令，体系弹出创立程序对话框。
在“类型”下拉菜单中挑选适宜的模版类型，在“程序”下拉列表中，挑选新建程序所附属的父程序组，在“称号”文本框中输入称号。单击“确认”按钮创立一个程序组。完结一个程序组创立后将能够在操作导航器中检查。

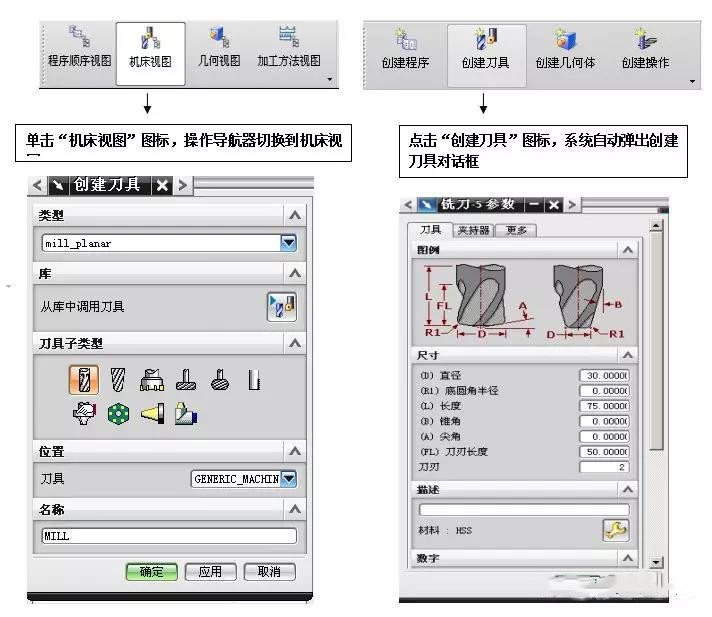

1.4创立刀具
刀具是从毛坯上切除资料的东西，用户能够根据需求创立新刀具。根据选定的CAM装备，可创立不同类型的刀具。在“创立刀具”对话框中，当挑选“类型”为drill时，能创立用于钻孔、镗孔和攻丝等用处的刀具；当类型为mill-planar时，能创立用于平面加工用处的刀具；当现在类型为mill-contour时，能创立用于外形加工用处的刀具。

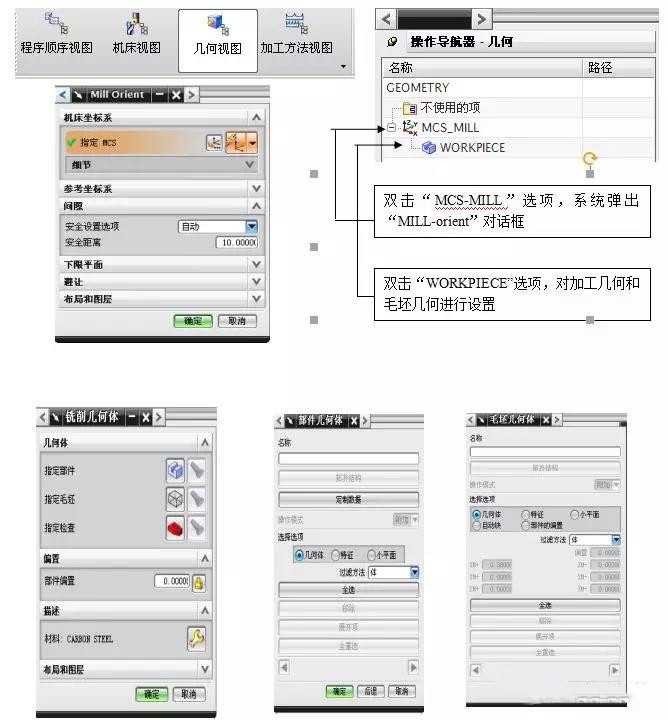

1.5创立几许体
创立几许体能够指定毛坯、修剪和检查几许形状、加工坐标系MCS的方位和安全平面等参数以给后续操作承继。不同的操作类型需求不同的几许类型，平面操作要求指定边界，而曲面概括操作需求面或体作为几许对象。

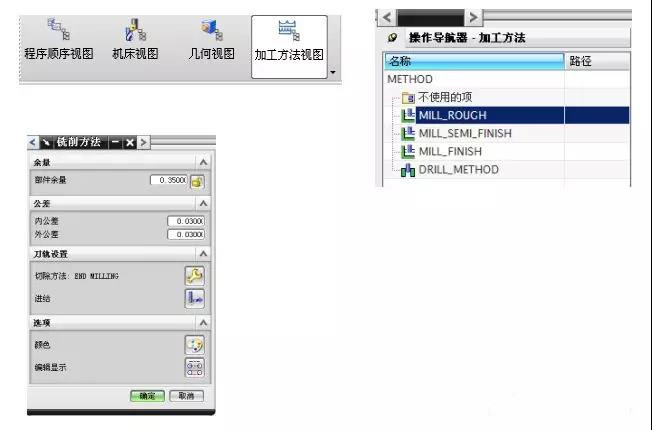

1.6创立加工办法
零件加工时，为了保证其加工精度，需求进行粗加工、半精加工和精加工等多个步骤。创立加工办法，其实就是给这些步骤指定内外公役、余量和进给量等参数。将操作导航器切换到加工办法视图，能够看到体系默许给出的四种加工办法，粗加工（MILL-ROUGH）、半精加工（MILL-SEMI-FINSH）、精加工（MILL-FINSH）和钻孔（MILLMETHOD）
