DDF（Digital distribution frame）数字配线架，它能使数字通信设备的数字码流的连接成为一个整体，是用于数字复用设备之间、数字复用设备与程控交换机设备或非话业务设备之间的配线连接设备，又被称为高频配线架。

DDF的常用规格：

1. 容量：8系统、10系统、16系统、20系统、32系统；

2. 制式：西门子制式、NEC制式、富士通制式、BNC制式、AT&T制式；

3. 阻抗：75Ω、120Ω、75Ω-120Ω。

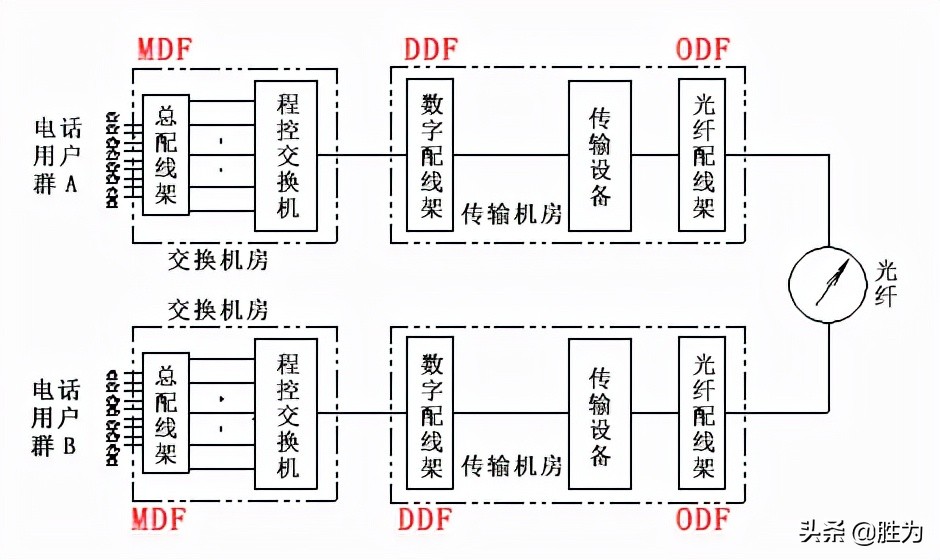

DDF在电信网络中的应用位置：

主要用于数字复用设备之间、数字复用设备与程控交换机设备或非话业务设备之间的配线连接。

DDF的主要功能是信号传输、配线、调线、转接、测试。

信号传输原理：

1：R代表接受信号，S代表发送信号；

2：线路S→R称一（个）回路，线路下行和下行S→R，形成了两个回路，称一个系统；

3：原则上，一个系统的收发回线应在相邻位置。

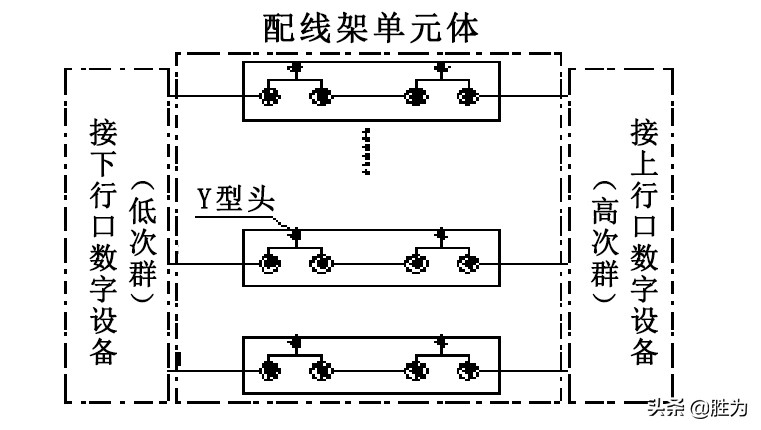

接线、配线原理：

数字配线架的接头采用的是Y型头，也就是我们说的三通头，正面是接测试设备，用于测试；背面接数字复用设备和程控交换机，用于数据传输。切记，DDF配线架只适用于同轴电缆的接线。

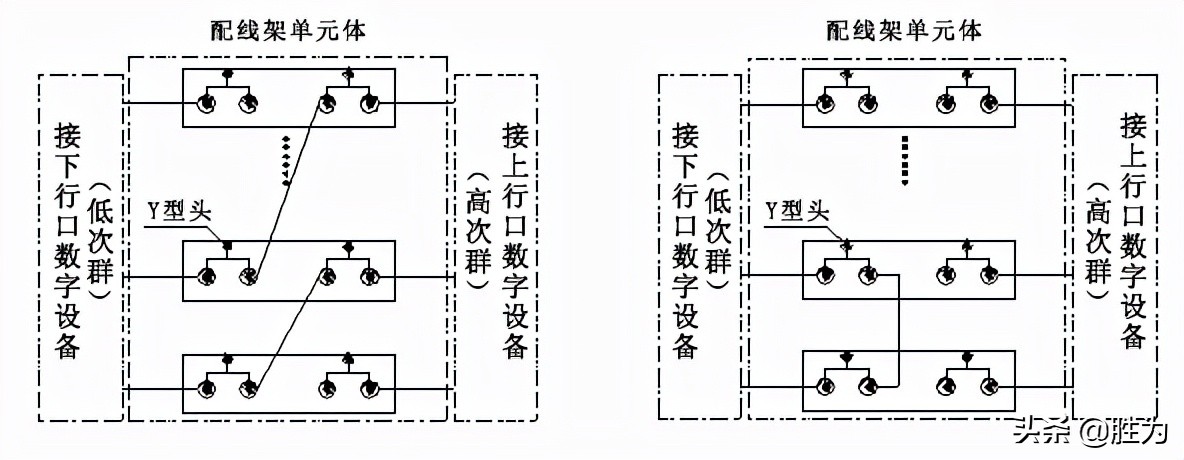

线路固定调线、转接原理：

在配件架的背面（传输侧）通过跳线和转接线可进行端口业务调度、转接。

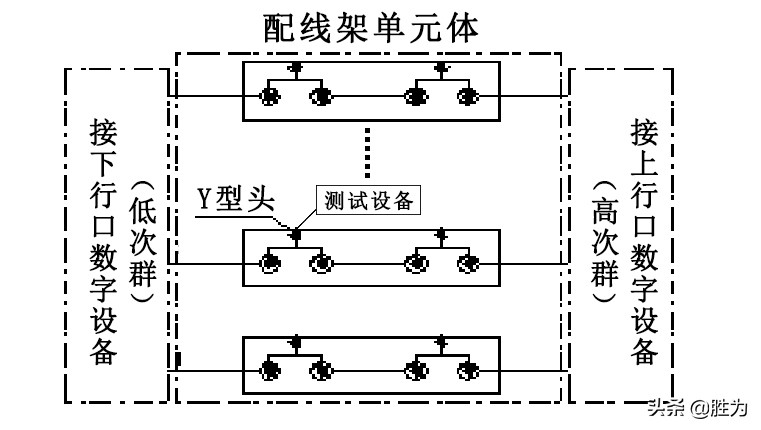

监控测试原理：

将测试塞绳插入配线架正面Y型插头上的测试孔。
