电线电缆招标技术标准及质量要求 (电线电缆的标准有几种规格)

一、产品执行标准

GB/T 5013-2008 《额定电压450/750V及以下橡皮绝缘电缆》

GB/T 13033.1-2007 《额定电压750V及以下矿物绝缘电缆及终端》

GB/T 18380-2008 《电缆在火焰条件下的燃烧试验》

GB 9330-2020 《塑料绝缘控制电缆》

GB/T 2951-2008 《电缆和光缆绝缘和护套材料通用试验方法》

GB/T 3048-2007 《电线电缆电性能试验方法》

GB 6995-2008 《电线电缆识别标志》

GB 50217-2018 《电力电缆工程设计规范》

GB/T 2952-2008 《电缆外护层》

GB/T 5231-2012 《加工铜及铜合金牌号和化学成分》

GB/T 17651-2021 《电缆或光缆在特定条件下燃烧的烟密度测定》

GB/T 19666-2019 《阻燃和耐火电线电缆或光缆通则》

GB 31247-2014 《电缆及光缆燃烧性能分级》

GB 5023-2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆》

二、基本要求

1、电缆阻燃性能为B1级；

2、凡在实施强制性产品认证的产品目录内的产品必须具有3C认证；

3、材料、制造和测试应执行最新版本的中国标准；

4、提供具有国家级权威部门出具的试验报告；

5、提供包装、运送、并卸货至施工现场；

6、防火与安全符合国家相关标准要求；

7、产品到货后，供货方派1-2名技术人员到现场进行测试及通过质量验收；

8、所有电缆应满北京地区及本工程的环境使用条件：

（1）海拔高度:≤1500M；

（2）环境湿度:日平均≤95%,月平均≤90%,(20℃以下为90%)；

（3）最高温度:+50℃；

（4）最低温度:-25℃；

（5）24小时内其平均温度不超过:+35℃；

（6）地震烈度:不超过7度；

三、技术要求

1、导体采用不低于GB5231《加工铜及铜合金牌号和化学成分》规定的TU2级或T2级的退火铜材料,含铜量不小于99.9%,且具有近似圆形的实芯截面。导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线。

2、矿物绝缘电缆应该符合以下标准：GB/T 13033《额定电压750V及以下矿物绝缘电缆及终端》。矿物绝缘电缆、终端、中间联接器在采购时均应为同一厂家在同一原产地生产的产品,以保证工程质量。矿物绝缘电缆绝缘采用无机类绝缘材料，组成物质应具有高低温化学稳定性，对铜无腐蚀性作用。内衬层与填充复合、护套均符合国家标准。投标人必须提供中国质量认证中心出具矿物绝缘电缆CQC自愿性安全认证证书,无法提供者不具备投标资格。

编辑

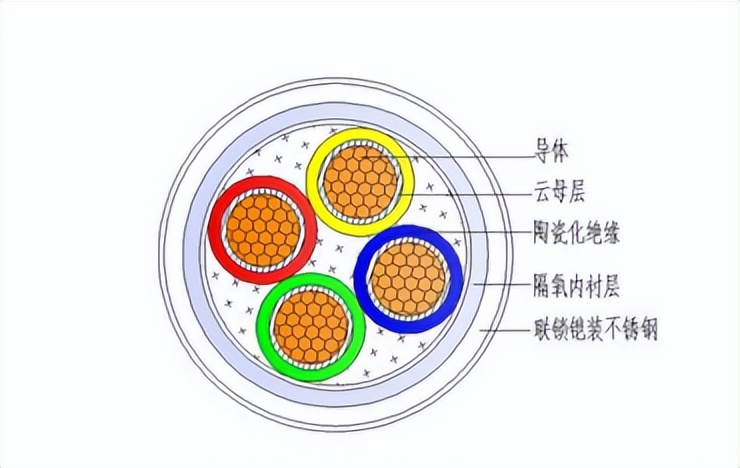

柔性合成矿物绝缘防火电缆形式示意图

3、采用低烟无卤阻燃护套材料的电线、电缆应满足以下要求：标称厚度按GB/T2952-2008《电缆外护层》的规定。电线、电缆性能具有低烟、无卤、阻燃(耐火)等特性。所有电缆要求通过型式试验，所有试验要求提供实验报告。多芯绝缘线芯应采用色带或数字标志识别，并满足国家要求。导体直流电阻试验、交流电压试验、单根燃烧、成束燃烧试验均应符合国家标准。电线电缆使用寿命不少于30年。

编辑

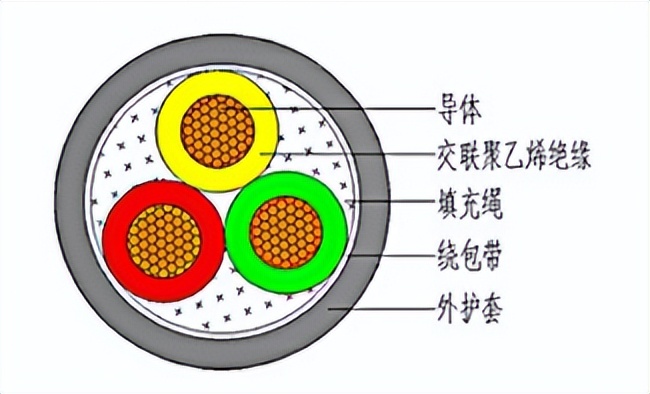

低烟无卤阻燃护套材料电缆形式示意图

4、交联聚乙烯绝缘电力电缆（YJV22）应满足以下条件：电缆绝缘层要采用交联聚乙烯绝缘，并带有铠装型号。应保证绝缘层紧密均匀，绝缘标称厚度满足国家规范要求。电缆导体最高额定温度为90℃、最低额定温度为-15℃，长期工作温度在90℃时，绝缘层不会发生老化、裂纹。电缆安装时电缆最小弯曲半径在国标规定的对应外径范围内，电缆导体不发生变形，电缆皮不出现裂纹。

​

编辑

交联聚乙烯绝缘电力电缆（YJV22）形式示意图

5、绝缘试验在每一导体和护套之间进行测量,符合规范规定。

6、本工程所选设备、材料,必须具有国家级检测中心的检测合格证书;必须满足与产品相关的国家标准。

7、电缆表面应印有生产厂名、型号、规格、额定电压和米标的连续标志。标志间距不大于500mm，标志字迹清楚、容易辨认、耐擦。多芯绝缘线芯应采用色带或数字区分多芯电缆的不同绝缘线芯或标明绝缘线芯，易于辨认。

8、电缆不允许有中间接头。

9、供货方提供的电缆长度和导体截面积只允许有正误差。如果存在长度或导体截面面积不够问题，造成的损失供货方全部负担。

10、供货商应保证提供符合本技术条件书和相关的国际国内标准的优质产品,所有提供的货物应遵照适用的最新版中国GB标准,以及国际单位制(SI)。对国家有关安全、环保等强制性标准,必须满足其要求。

11、矿物绝缘电缆弯曲强度不少于外径的15倍。橡皮绝缘电缆弯曲强度不少于外径10倍。交联聚氯乙烯绝缘电力电缆弯曲强度不少于外径的15倍。

12、低压出线电缆选用WDZ-YJY-1KV型电力电缆(要求与消防配电系统有关的主干耐火线缆在950摄氏度耐火时间可以持续供电3h,其他应急照明系统、防火门监控系统、电气火灾监控系统、消防电源监控系统等与消防有关系统使用的分支耐火线缆在750摄氏度耐火时间可以持续供电1.5h);与消防有关的出线电缆选用矿物绝缘电缆HFTGB-1kV电力电缆。(矿物绝缘电缆长期工作温度为70摄氏度,在无人触及的场合矿物绝缘电缆的长期工作温度是105摄氏度。在950-1000摄氏度可以持续供电3h以上,短时或非常短时工作温度可以达到1083摄氏度)电缆明敷在梯架中,普通线缆与应急电源线缆采取金属隔离措施。进入强电间及竖井的线槽均接至相应供配电柜体上。

四、试验

1、质检部门在交货前性能按规范及标书要求进行各项具体的检验和试验，提交检验报告，并对检验报告的准确性和完整性负责。

2、产品发货前，产品出厂试验合格后方可发货出厂。

3、电缆到场后施工方应及时通知监理方、发包人根据验收规范要求对电缆进行全数检查。

五、技术资料：

1、必须按照设备材料的数量配置技术手册文件和手册,采购单位要求增加必要的技术文件和质量证明时,供货方应及时提供补充。

2、供货方需要提供的技术文件及其电子文件主要包括以下内容:货物技术规格证书、货物的说明书、货物出厂试验规格证书及试验报告、合格证、货物采用的相关标准等。

3、进场资料要求:产品的合格证及检验报告应齐全有效,初次进场时应附有生产厂家的营业执照、税务登记证、组织机构代码、安全生产许可证、3C认证证书、质量管理体系认证证书等资质证明文件并加盖有生产厂家的公章,材料进场时的日期应在资质文件的有效日期内。

六、包装及运输

1、电缆两端应采用合适的端帽密封以防止潮气侵入,电缆末端应充分保护，以防止在起吊和运输期间损坏。

2、成品电缆表面应有耐火标记、耐火级别标记、额定电压、标称截面、芯数x导体标称截面积、生产厂名、米标和生产年份等连续标记。标记应清楚，耐擦。

3、每盘电缆均应附有合格证，盘上应清楚的标明厂家、电缆型号规格、电压等级、导体截面、毛重和净重、生产日期、长度以及正确的滚动方向。

七、采购清单

见附表（附表内容包括电缆规格、型号及数量，数量为图纸数量，用量以实际发生量为准.）

附件一：采购清单

欢迎关注，便于获取更多机电安装知识！
