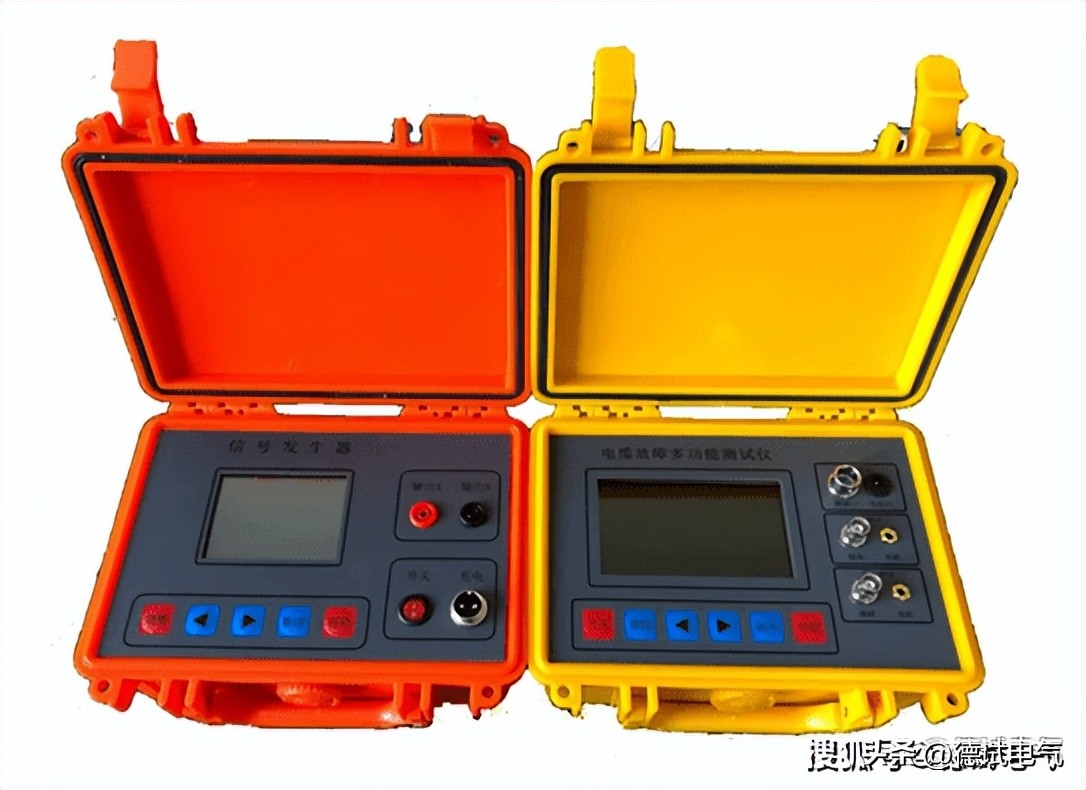

DS2150电缆故障综合测试仪采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。长度测试单元采用脉冲反射测试原理，适用于测量低压电力电缆的断线、混线（短路）、对地漏电等严重绝缘不良等故障的精确位置。
DS2150电缆故障综合测试仪
漏电测试单元采用最先进的电磁感应技术针对电缆的对地漏电故障精确定位。（高压电缆的低阻故障可以测试，高阻故障请选择本公司高压电力电缆测试套装）是缩 短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。在路灯电缆维护、农电故障查修、小区绿化带电缆故障排查中广泛应用，取得满意的测试效果。
技术指标
1、需携带该故障检测仪使用的配套设备有：电缆故障测试仪，信号发生器，高压发生器，定点仪，耳机，连接杆，接地钎，充电器，电源线；
2、测量距离：不小于8km；
3、测试盲区：0m；
4、故障定位精度误差：0.5m内；
5、脉冲宽度：40ns-10μs自动调节；
6、阻抗平衡自动调节；
7、操作方式：自动和手动均可；
8、采用可充电锂电池，智能充电
9、体积：250×190×100 (mm)；
10、重量：1.3Kg
高压发生器
1、输出电压：0-10kV，直流负极性
2、内置电容：10mF
3、工作方式：单次脉冲/周期脉冲
4 、放电周期：间隔可调，出厂设置5秒(周期脉冲工作方式时)
5 、冲击能量：500J(脉冲工作方式10kV时)
6、放电装置：内置
7、工作电源：交流单相220V±10%,频率50Hz±1Hz
8、主机体积：380*280*370（W*D*H,mm）
9 、主机重量：17kg
DS2150电缆故障综合测试仪

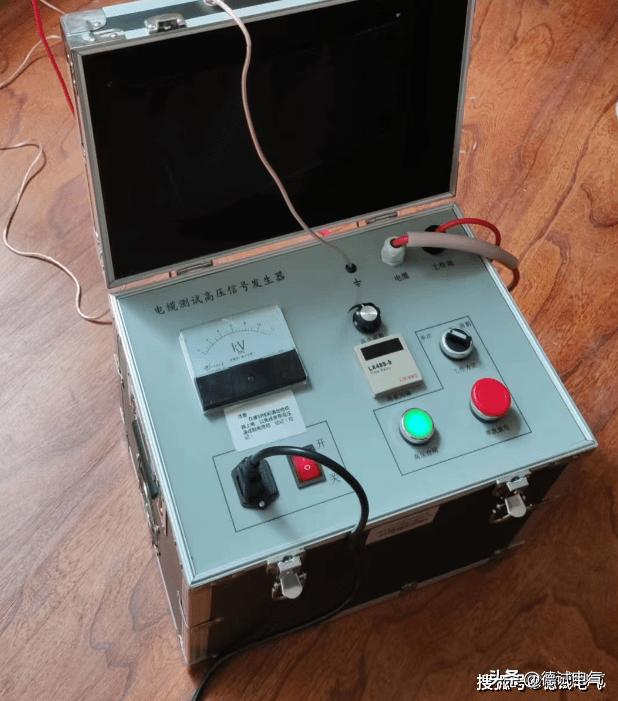

本电缆测试高压信号发生器主要用于10KV等级以内的电力电缆的高阻和闪络性故障的测试，配合电缆故障测距仪和定点仪进行故障的测距和定点工作。
对于更高电压等级电缆的故障，应视故障情况予以应用，由于内置容量10uF高压电容，一旦故障可以击穿，相较于小容量电容更容易测距和定点。
本仪器内置升压整流和放电装置，功能齐全，接线简单，操作安全方便。
工作原理

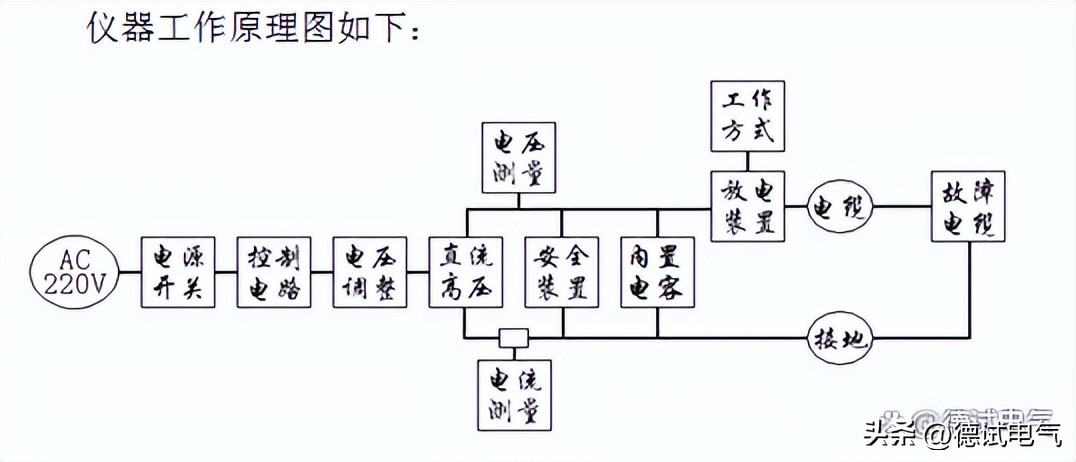

仪器工作原理图如下：
DS2150电缆故障综合测试仪
本仪器采用中频开关升压整流，该结构具有容量大、过载能力强、电路结构简洁、可靠性高的特点。
仪器内置特别设计的放电装置，放电电压不受球间隙距离限制。在设定输出电压下，按动放电按钮, 放电装置均动作,对故障点放点
另外,本仪器内还设有安全装置,仪器断电后,内置高压电容和电缆通过该装置接地,将残存电荷释放掉,保证安全
