简述贴片电阻的识别与检测方法 (一文看懂全部电阻的用法)

插件电阻往往用色环表示电阻阻值，贴片电阻上面的印字绝大部分标识其阻值大小。贴片电阻的阻值通常以数字形式直接标注在电阻的表面，所以读电阻的阻值直接看电阻表面的数字即可。一般会有四种表示方法：

01 常规3位数字标注法

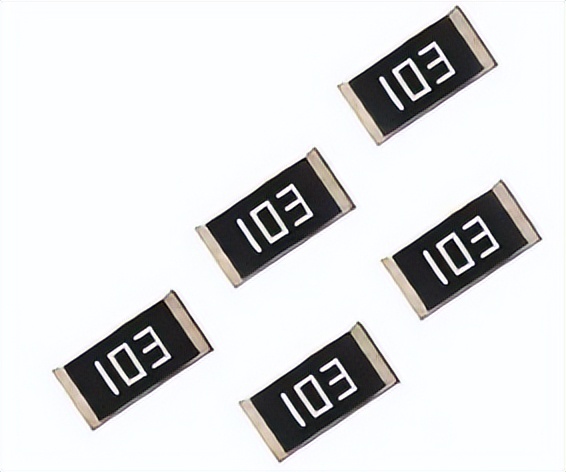

由三个数字组成。前面两位是有效数字，第三位数表示科学计数法中10的幂指数，基本单位是Ω，即：XXY=XX*。例如103，1和0是有效数字直接写下来即可，3表示10 的几次幂，即10的3次方，如图所示。所以103表示的阻值就是10×Ω=10×1000Ω=10000Ω=10kΩ。

常规 3 位数字标注法表示电阻阻值

常规 3 位数标注法表示电阻阻值多用于E-24 系列。精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。举例如表：

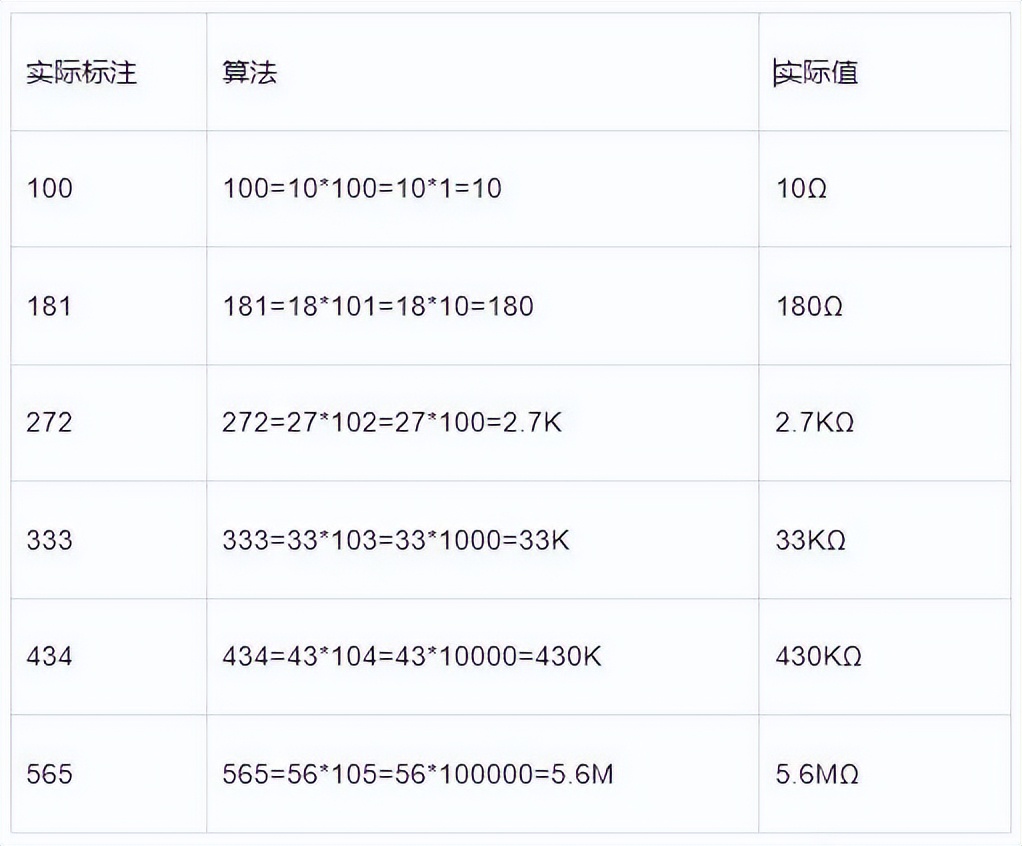

常规 3 位数标注法表示电阻阻值实例：

02 常规4位字数标注法

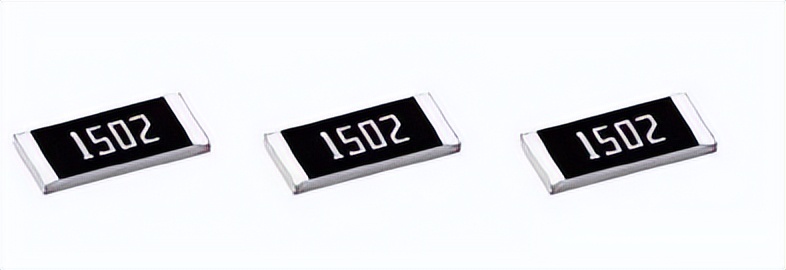

由四个数字组成，一般电阻的误差±1％。前面三位是有效数字，第四位表示科学计数法中10的幂指数。例如1502，150是有效数字， 2表示10的二次方，如图所示。基本单位是Ω，即：XXXY=XXX*，所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ。

常规 4 位数字标注法表示电阻阻值

常规 4 位数字标注法多用于E-24,E-96 系列，精度为±1%(F),±0.5%(D)。举例如表所示。

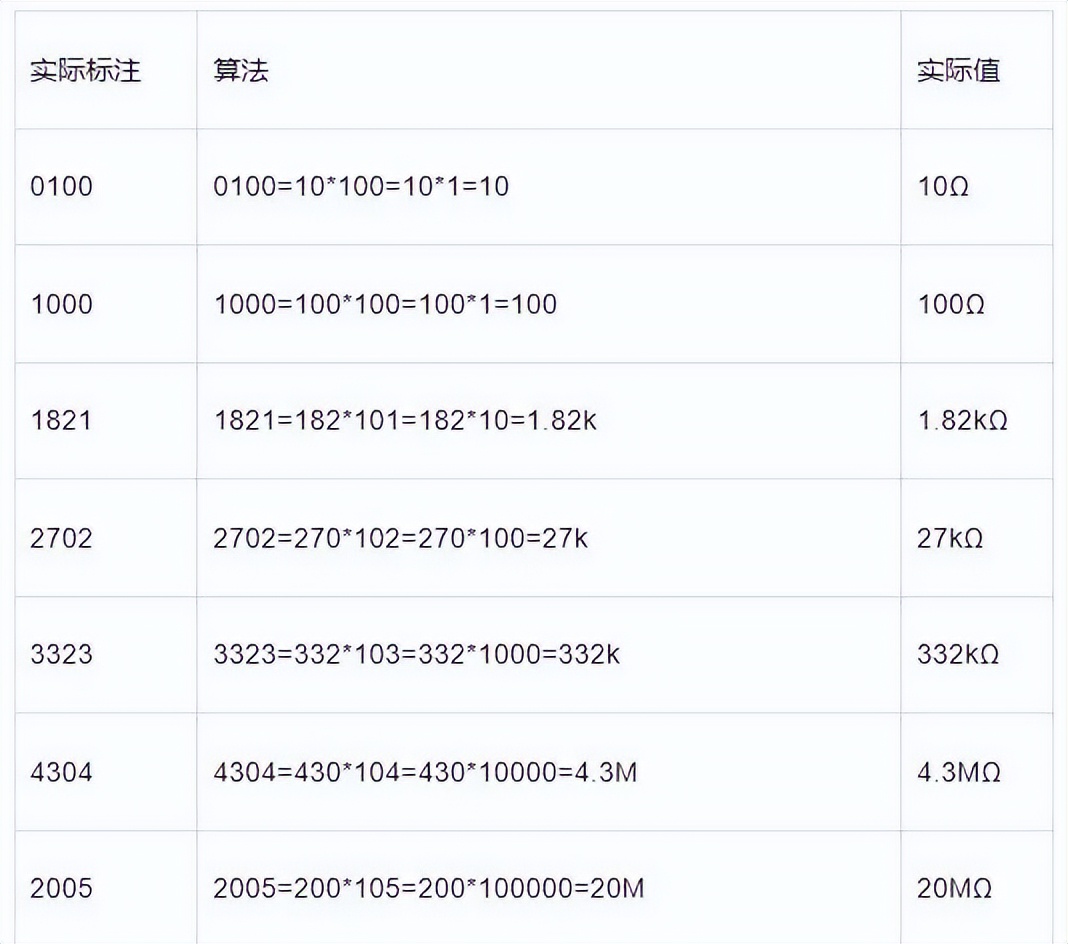

常规 4位数标注法表示电阻阻值实例：

03 字母R小数标注法

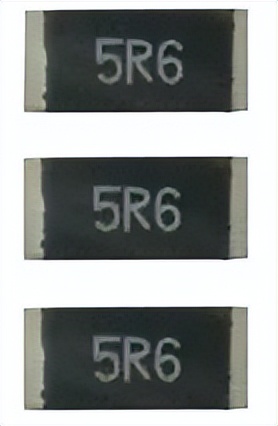

R表示小数点位置的方法是由数字和字母组成，例如5R6、R16等。这里只需要把R换成小数点即可，如图14.3所示。例如：5R6=5.6Ω、R16=0.16Ω。

R表示小数点位置的方法表示电阻阻值

这里应该注意一下，"R"是表示电阻，“Ω”是表示电阻的单位——“欧姆”，在物理概念里面，我们不会也不能把两者混用。但是在工业生产中，由于使用希腊字母不是很方便，所以经常采用R代替“Ω”作为单位。

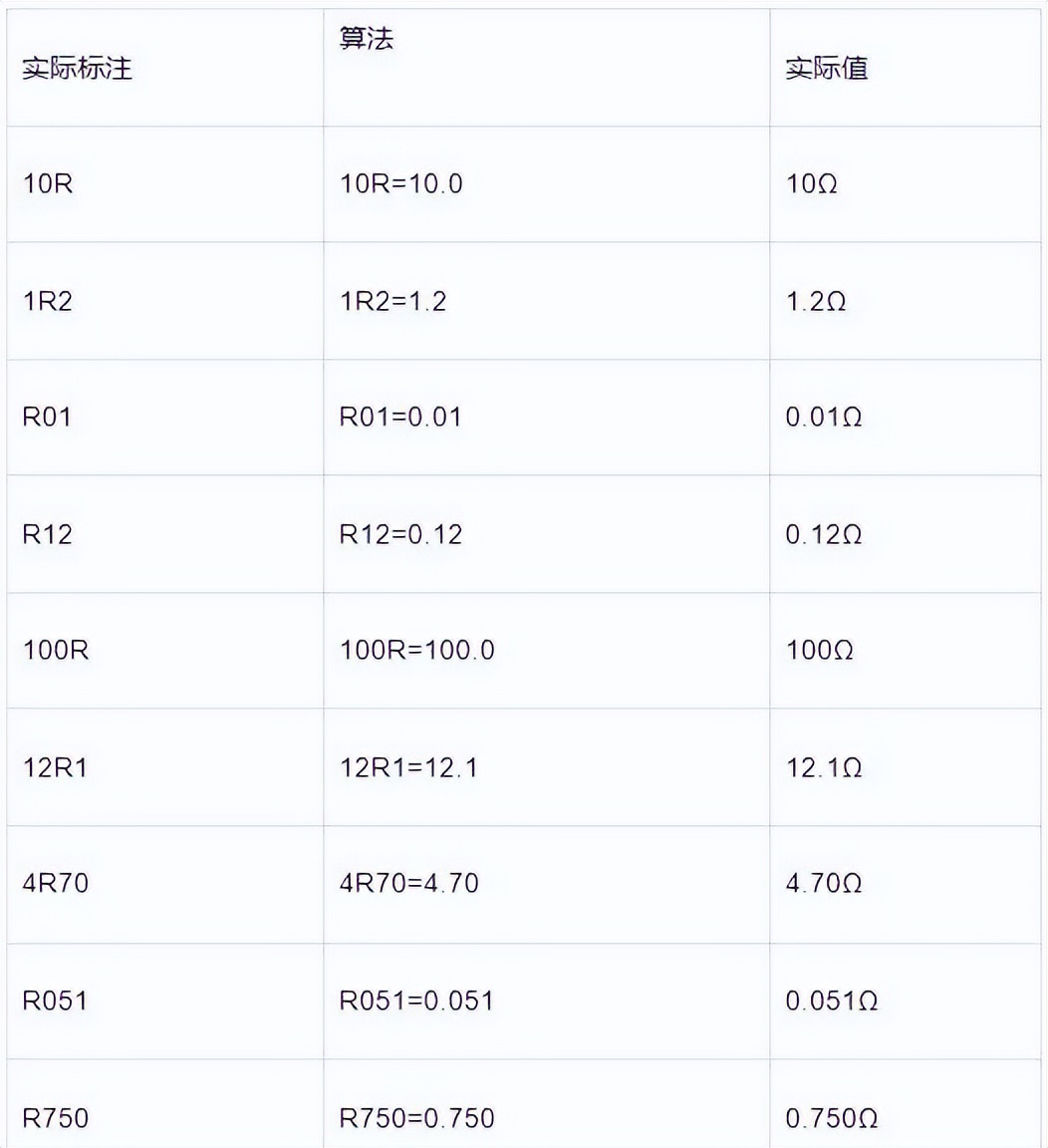

① R 表示小数点位置的方法表示电阻阻值实例：

字母M、k、R、m都可以用来表示小数点。单位为 mΩ时，m 表示小数点位置。m表示小数点位置的方法表示电阻阻值实例如表格所示。

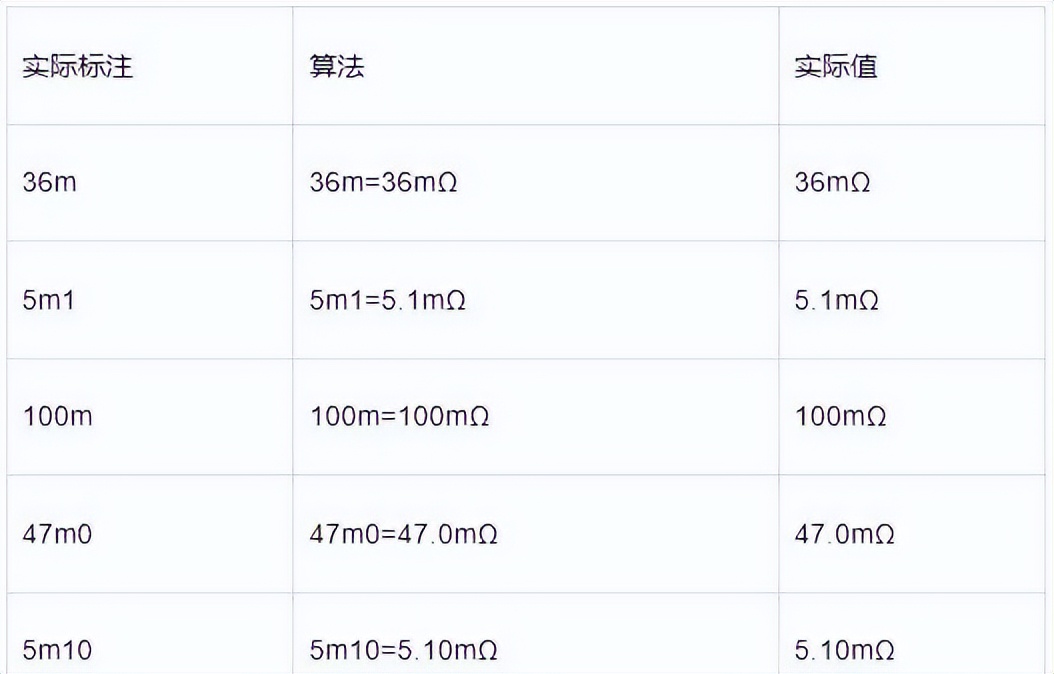

② m表示小数点位置的方法表示电阻阻值实例：

同样，如果单位是MΩ，kΩ，则M、k表示小数点位置。不过这种情况比较少，一般MΩ，kΩ数量级的电阻采用3位数字或者4位数字来表示。

04 乘数代码标注法

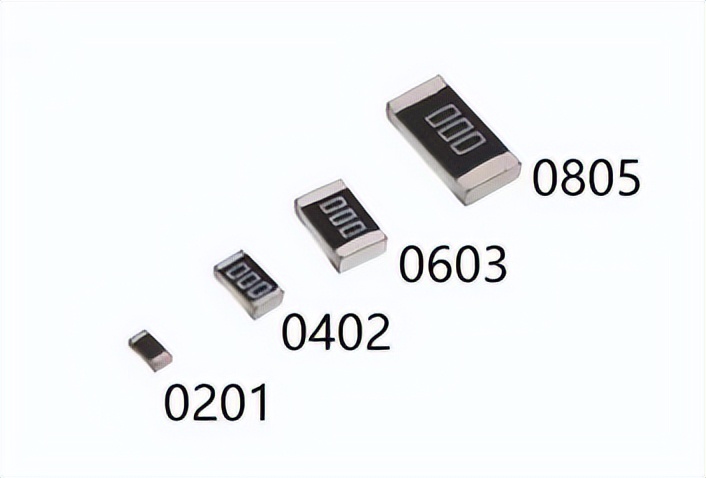

以上内容，有些读者应该在学校时已经学习和接触，而且也比较好理解。但是一些小封装的精密电阻由于空间太小，可能不印刷丝印，例如0201封装的电阻往往什么字都不印，如图所示各种封装电阻的丝印对比。

各种封装电阻的丝印对比

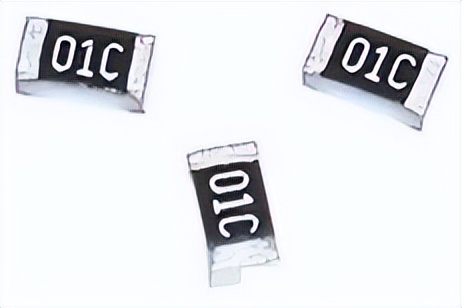

但是有些精密电阻印了丝印，但是并不符合我们前面描述的三个方法。而是两个数字加一个字母表示。例如50B、01C，如图14.5所示。这种又是什么方法呢？

3 位数乘数代码(Multiplier Code)标注法表示电阻阻值

这个方法就是用代码表示数字。丝印为两个数字加一个字母的电阻，一般是精密电阻，这种精密贴片电阻是对某一个优先数进行编码，然后通过代码找到其代表的数值，如01C就是10K。下面是代码，就像查字典一样。又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。

这种方法的格式是XXY，前两位 XX 指有效数的代码，转换为科学计算前面的数值；后一位Y指10的几次幂的代码，转换为科学计数法的10的几次幂。

我们查找前两位数字所代表的数值大小，可以查找E-96 阻值代码表，如表所示。查找第三位字母表示的10的几次幂，可以查找E-96 乘数代码表，如表所示。

① E-96 阻值代码表：

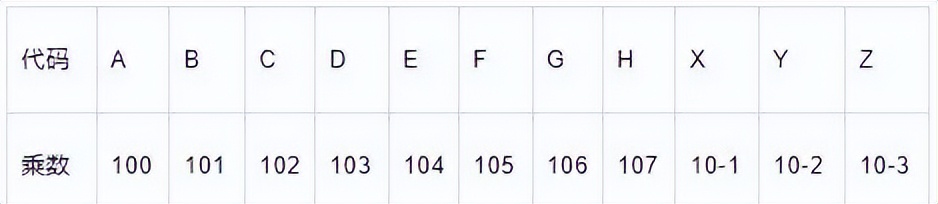

② E-96 乘数代码表：

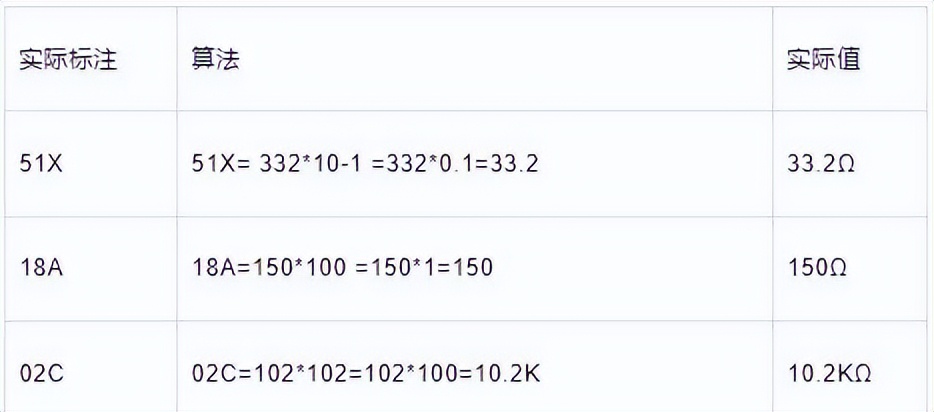

三位乘数代码标注方法表示电阻阻值实例如表格14.7所示。51、18、02所代表的数值，通过查找表得到分别为：332、150、102；X、A、C的含义可以通过查找表格得到，分别为：10-1、100、102。

③ 三位乘数代码标注方法表示电阻阻值实例：
