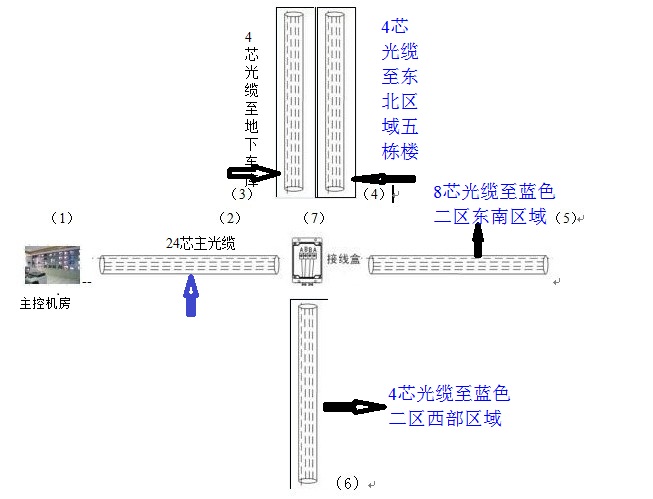

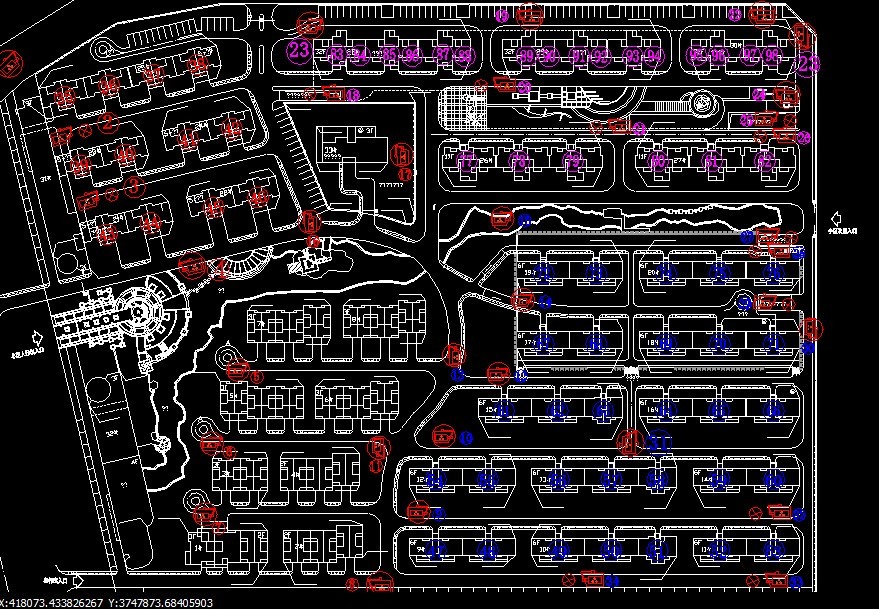

（一）：光缆主干分布示意图
标识说明：
（1）:主控机房
（2）:24芯主光缆
（3）:4芯光缆至地下车库
（4）：4芯光缆
（5）：8芯光缆
（6）：4芯光缆
（7）：接续盒一个：将（2）24芯主光缆分成（3）（4）（5）（6）四条分支光缆至小区不同区域
（二）：四条分支光缆示意图

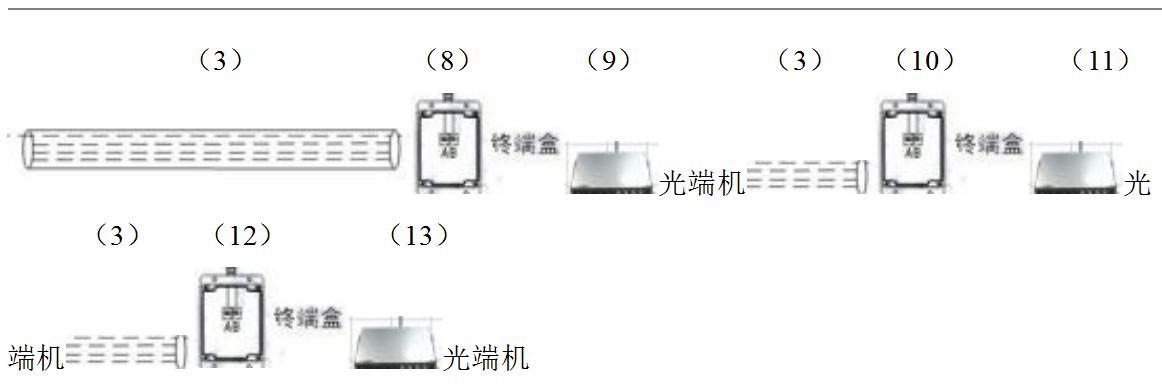

（1）：4芯光缆至地下车库：
标识说明：
（3）：4芯光缆
（8）（10）（12）:8口终端盒计3个
（9）（11）:8路视频*端机光**发射机计2个
（13）:4路视频*端机光**发射机1个

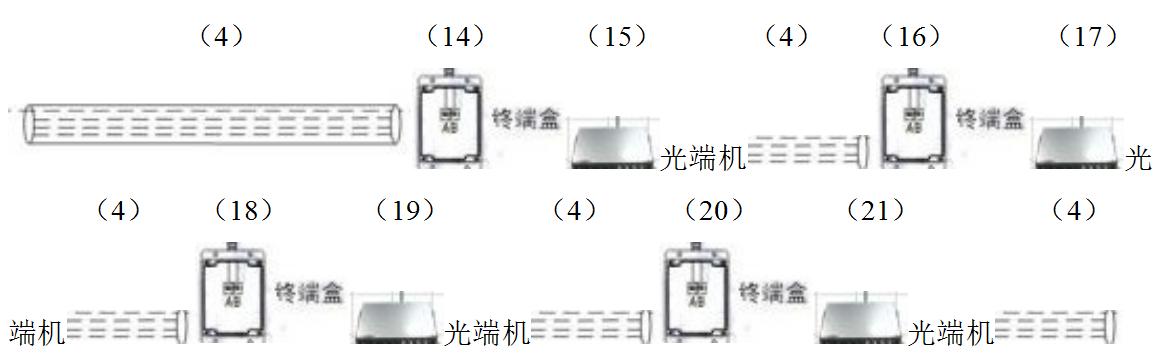

（2）：4芯光缆至东北区域五栋楼（所在区域为紫色三区）
标识说明：
（4）：4芯光缆
（14）（16）（18）（20））:8口终端盒计4个
（15）（17）（19）（21）:8路视频*端机光**发射机计4个

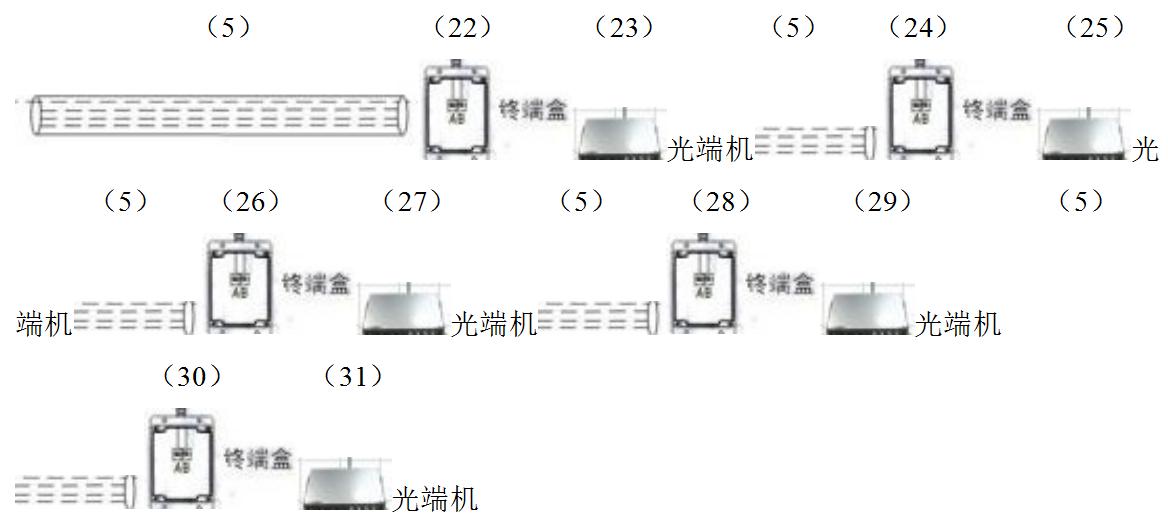

（3）：8芯光缆至蓝色二区东南区域
标识说明：
（5）：8芯光缆
（22）（24）（26）（28）（30）:8口终端盒计5个
（23）：2路视频*端机光**发射机1个
（25）（29）:8路视频*端机光**发射机计2个
（27）：8路视频带1路反向数据*端机光**发射机计1个
（31）：1路视频*端机光**发射机1个

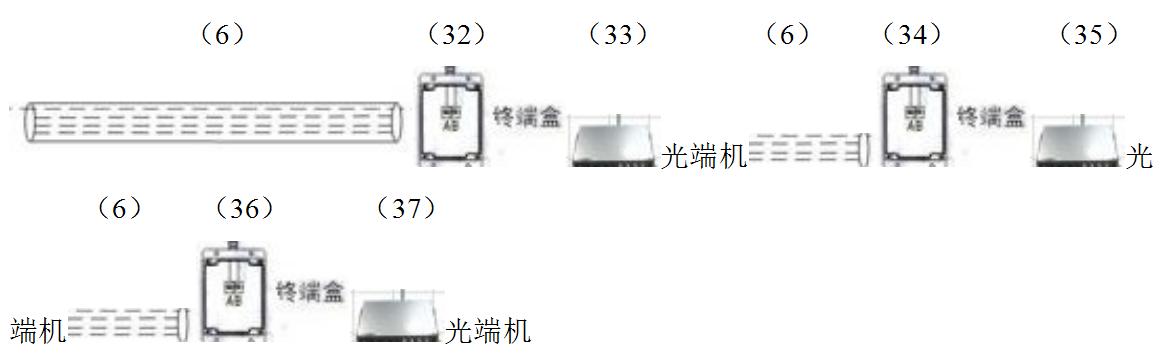

（4）：4芯光缆至蓝色二区西部区域
标识说明：
（6）：4芯光缆
（32）（34）（36）：8口终端盒计3个
（33）（35）：8路视频*端机光**发射机计2个
（37）：4路视频*端机光**发射机1个
（三）：*端机光**所辖点位说明
（9）（11）号8路视频*端机光**: 各辖接地下车库8路视频
（13）号4路视频*端机光**: 辖接地下车库4路视频
（15）号8路视频*端机光**：辖接18、 23、 83、 84、 85、 86、 87、 88号摄像机
（17）号8路视频*端机光**：辖接19、 20、 89、 90、 91、 92、 93、 94号摄像机
（19）号8路视频*端机光**：辖接22、 23、 24、 25、 95、 96、 97、 98号摄像机
（21）号8路视频*端机光**：辖接21、 26、 77、 78、 79、 80、 81、 82号摄像机
（23）号2路视频*端机光**：辖接27、 28号2路摄像机
（25）号8路视频*端机光**：辖接74、 75、 76、 69、 70、 71、 29、 30号摄像机
（27）号8路视频带1路反向数据*端机光**：辖接56、 57、 58、 59、 64、 65、 66、 31号摄像机（31号摄像机带一路反向数据）
（29）号8路视频*端机光**：辖接50、 51、 52、 53、 60、 32、 33、 34号摄像机
（31）号1路视频*端机光**：辖接49号摄像机
（33）号8路视频*端机光**：辖接12、 13、 14、 15、 67、 68、 72、 73号摄像机
（35）号8路视频*端机光**：辖接09、 11、 11、 54、 55、 61、 62、 63号摄像机
（37）号4路视频*端机光**：辖接08、 47、 48号摄像机

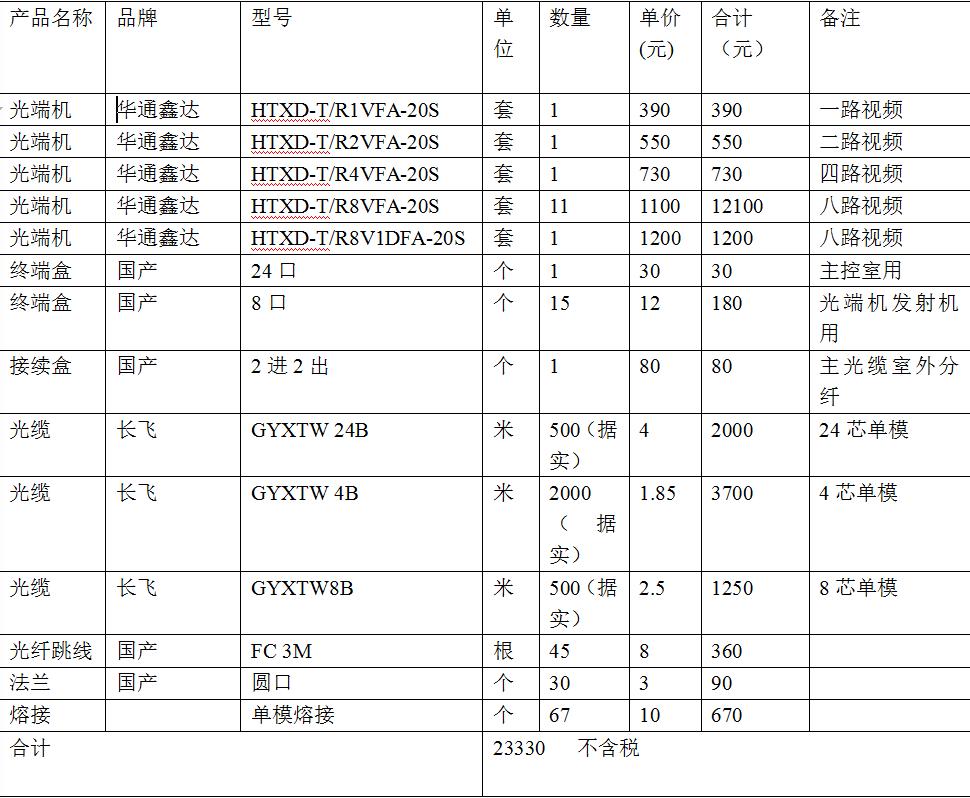

（四）：光产品清单
