探索科学兴趣
锻炼思维和动手能力
科学小制作
带大家一起DIY

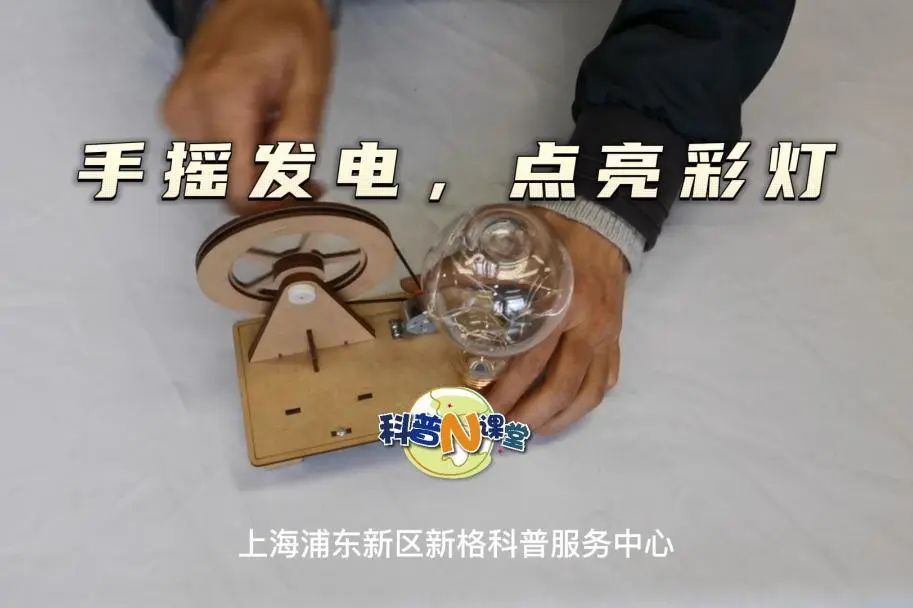

没有电池依旧可以点亮的
“手摇发电LED灯”
并一起探索其背后的科学原理
还在等什么，一起来看看吧~
01

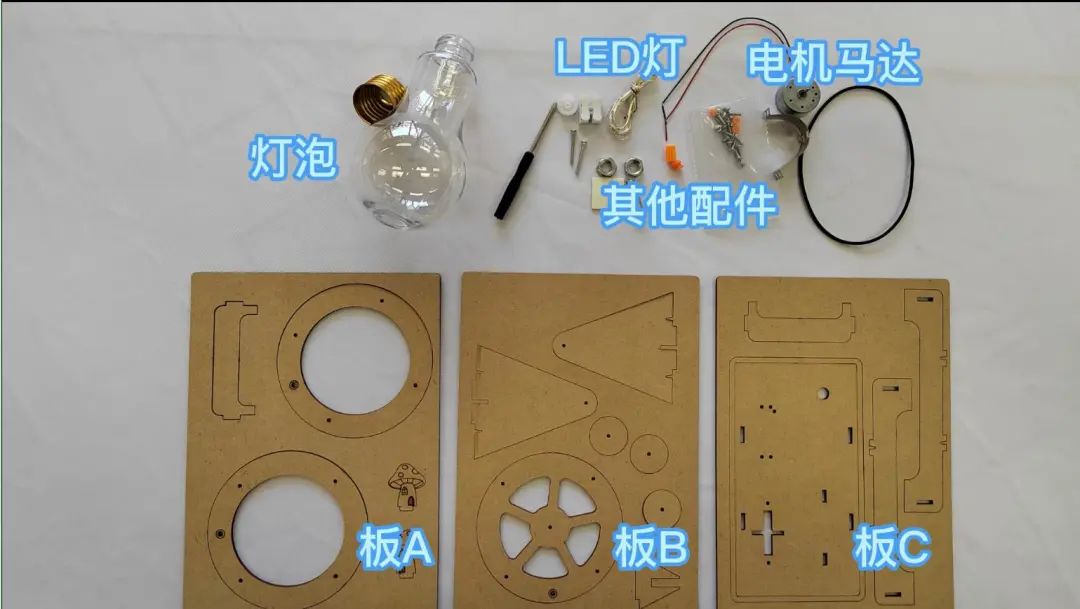

所需材料

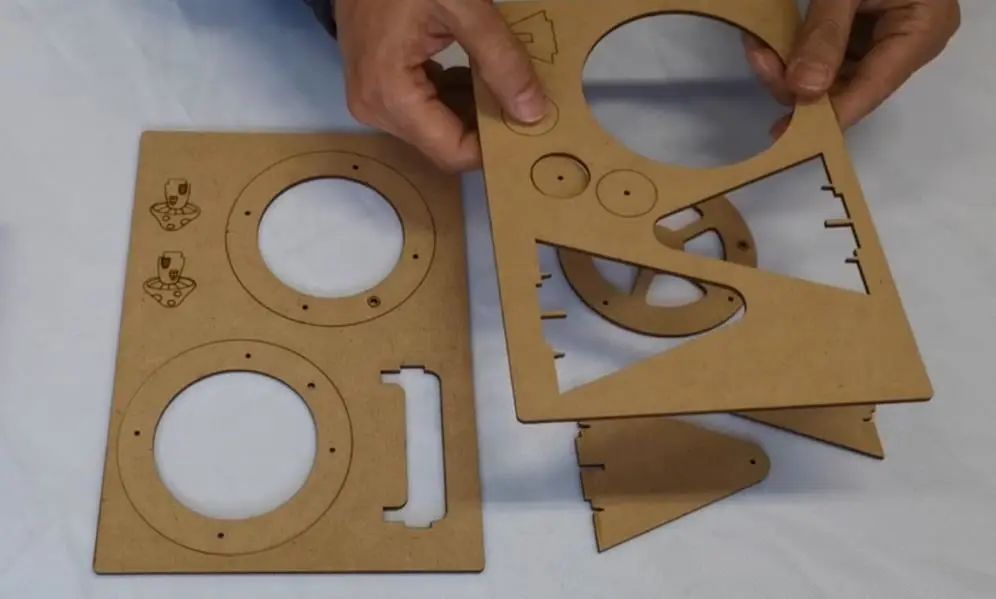

空灯泡、LED灯、电机马达，板A、板B、板C以及长短螺丝、螺母等其他配件和工具~
02
制作步骤

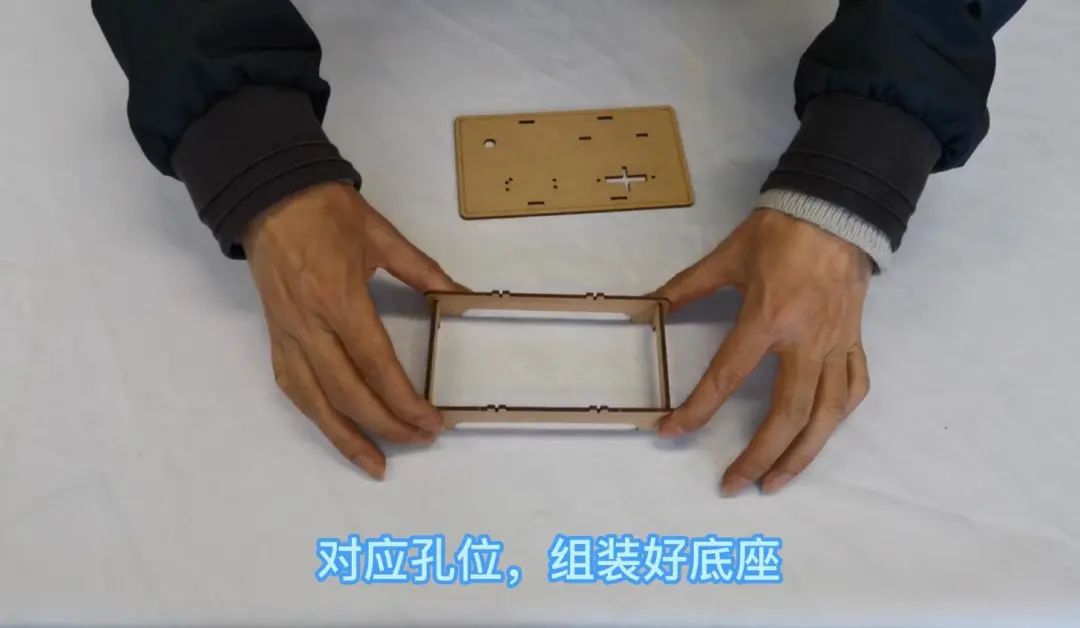

步骤一：安装底座框架
取出板A和板C
对应孔位
组装好底座
取出四颗短螺丝
用于固定底座

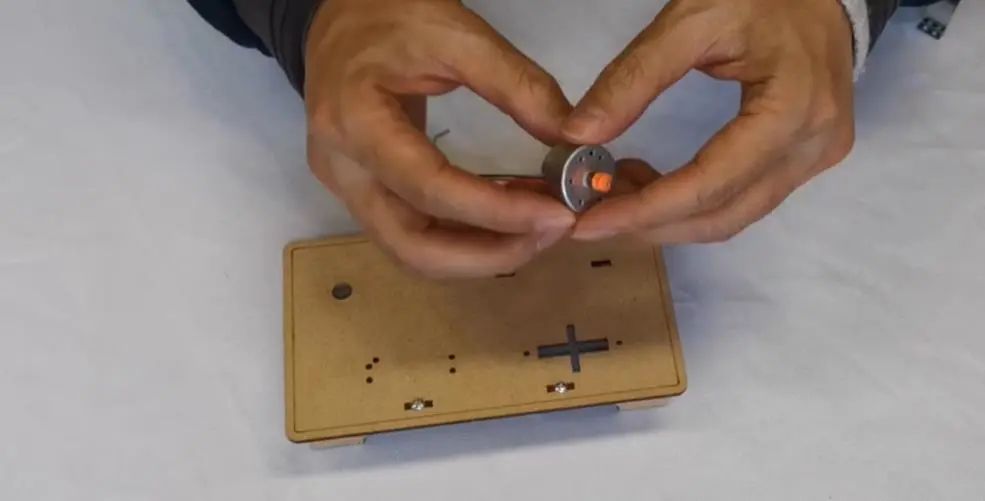

步骤二：安装固定马达
取出电机马达
安装橙色滑轮

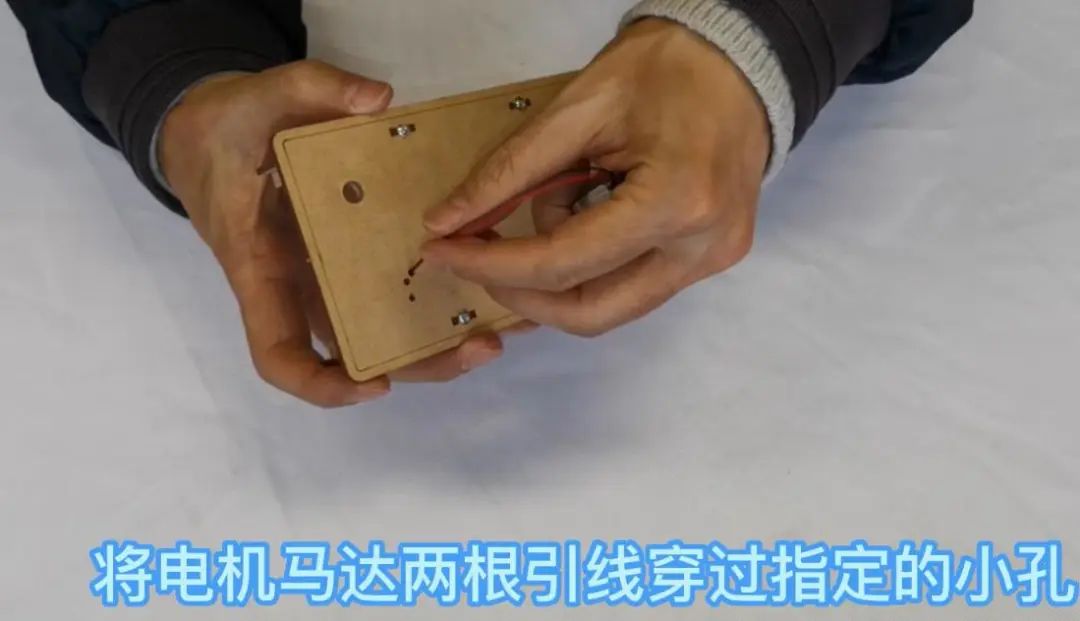

将电机马达两根引线
穿过指定的小孔

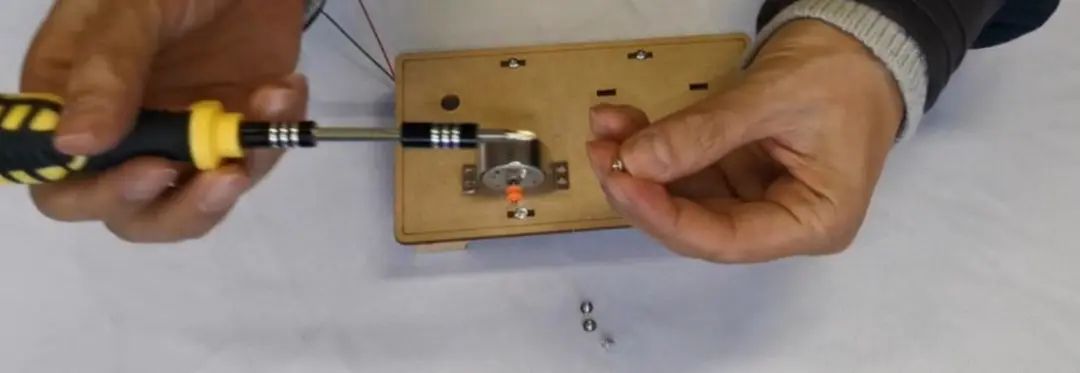

用桥形金属片、短螺丝
固定电机马达

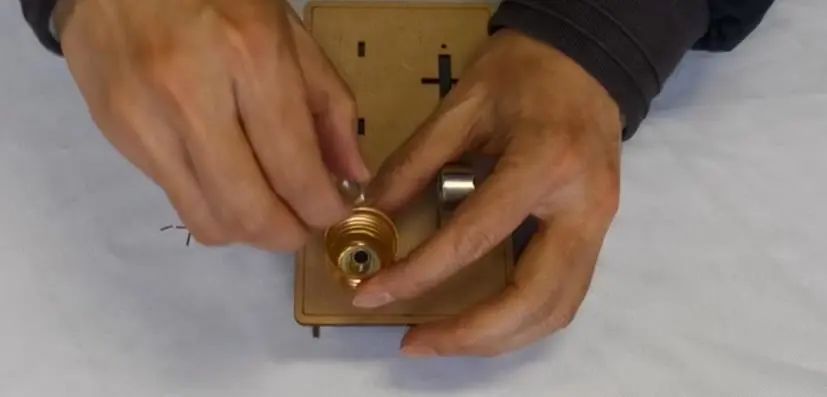

步骤三：安装固定灯泡底座

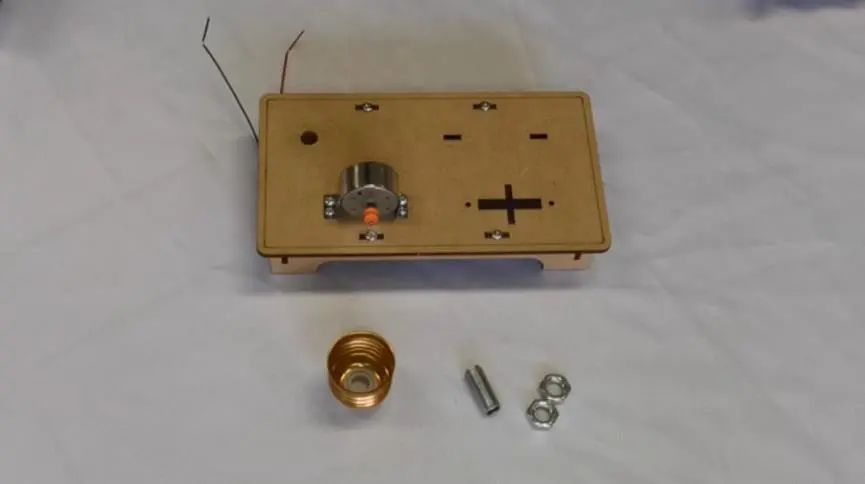

取出灯泡底座以及
空心螺丝、螺母

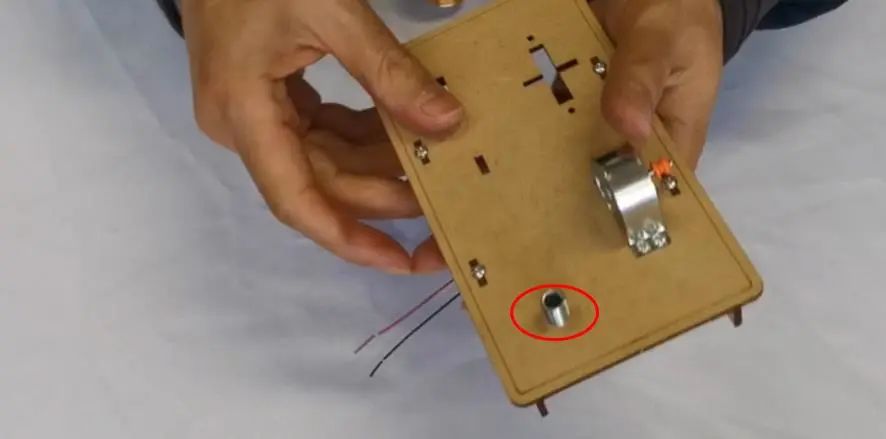

将空心螺丝拧入底座大孔
用螺母在底座固定
将灯泡底座套在空心螺丝上
用螺母在里面固定

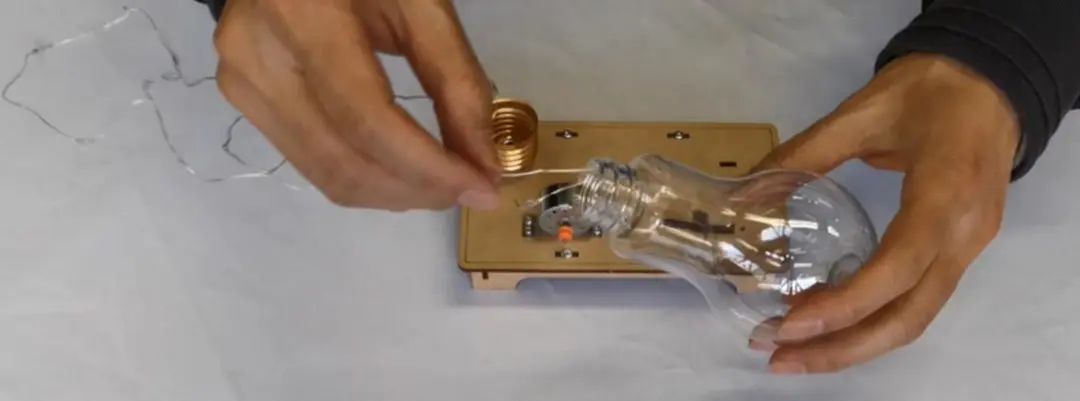

步骤四：安装LED灯泡

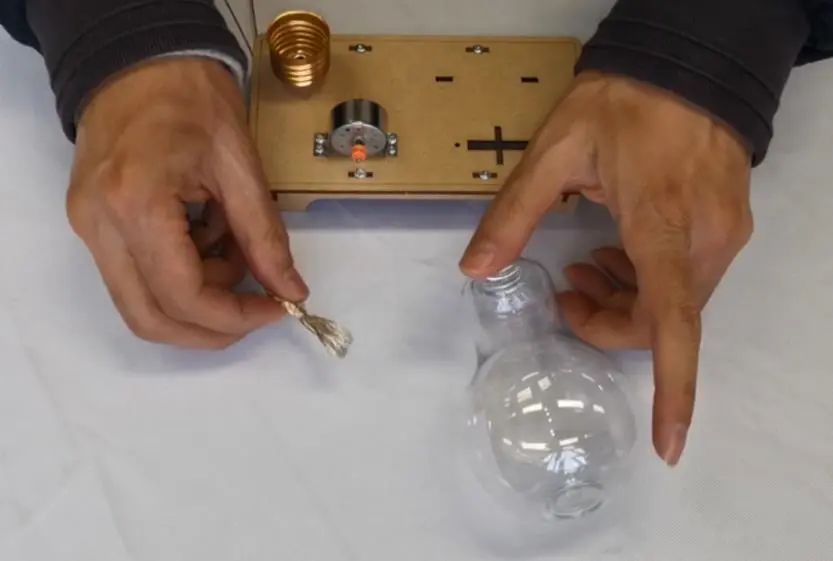

取出LED灯带、空灯泡
解开LED灯，确保其不缠绕
将解开的LED灯
放入空灯泡中

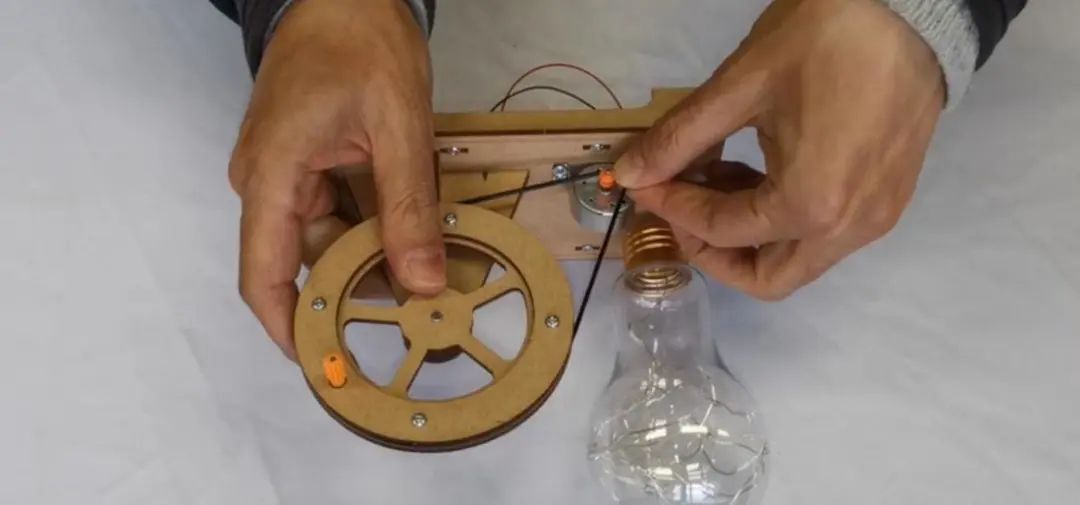

将LED灯两根引线
穿过空心螺丝
再将灯泡拧紧

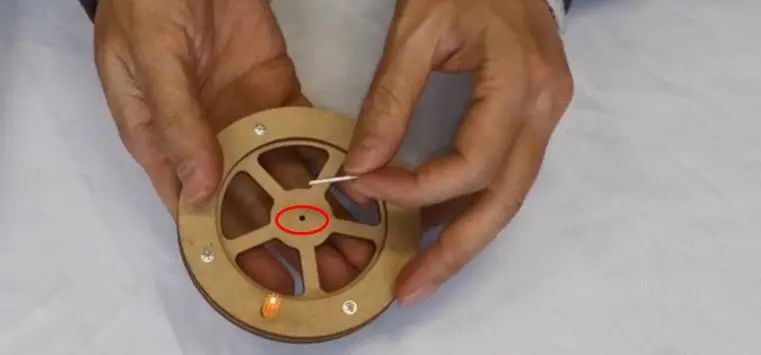

步骤五：安装大滑轮

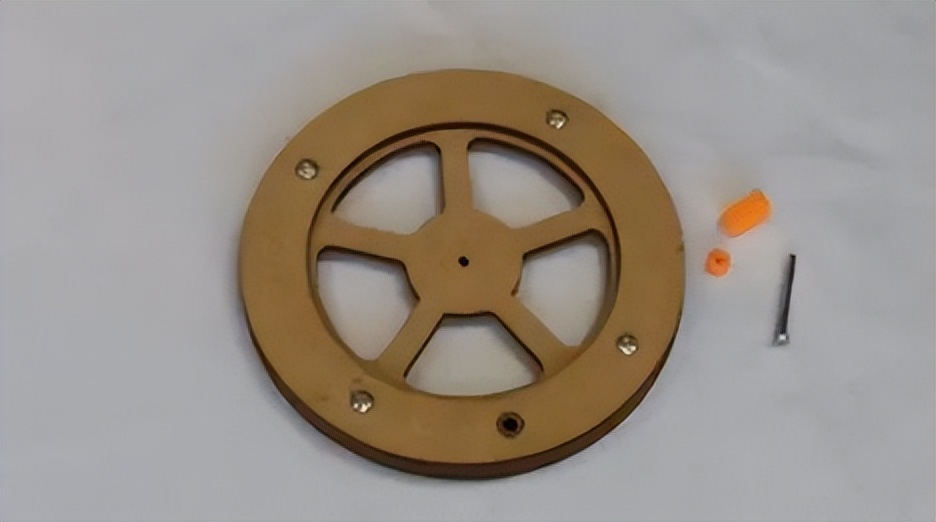

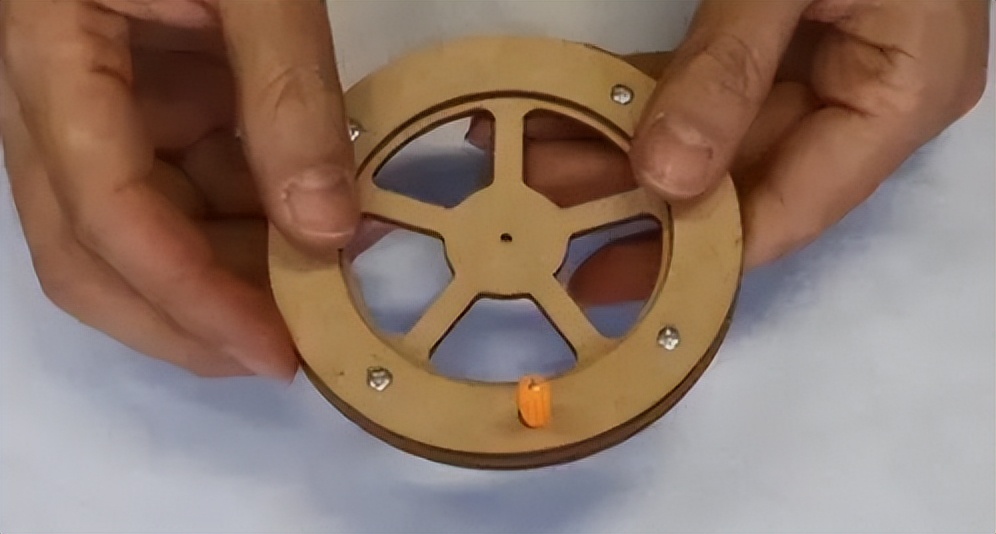

1、组装滑轮
取出板A和板B

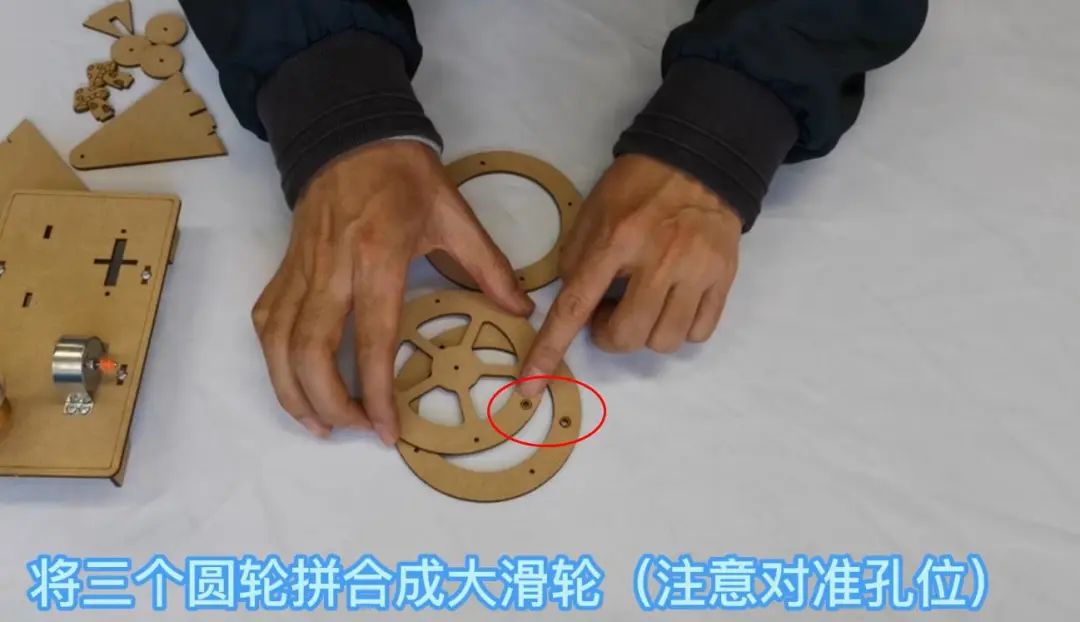

将三个圆轮拼合成大滑轮
（注意对准孔位）
用长螺丝固定
用轴套、长条齿轮组装把手

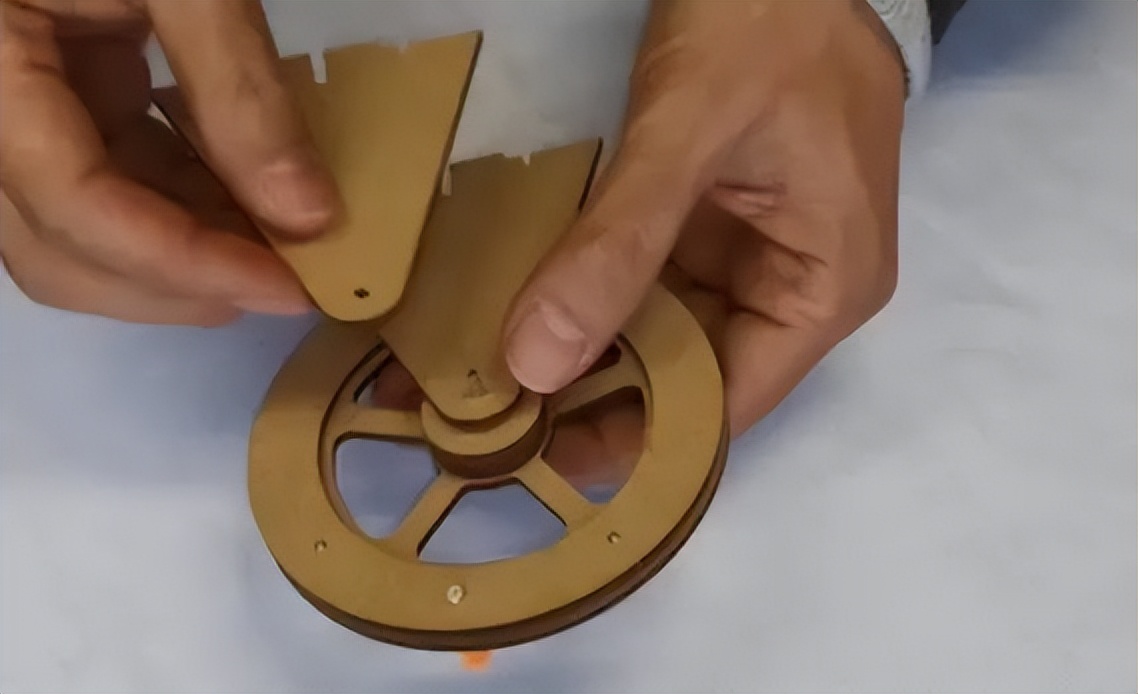

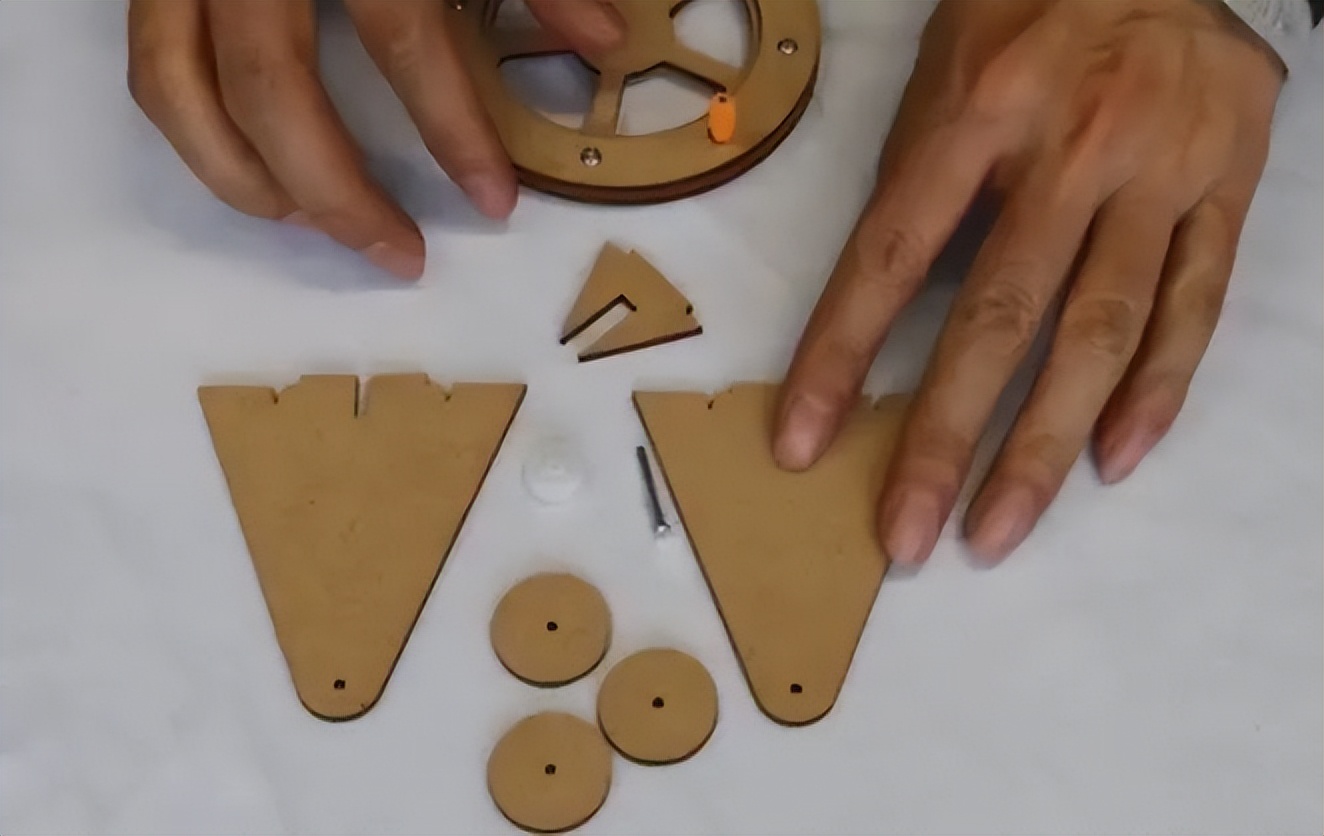

取出三角支撑、小圆盘等材料

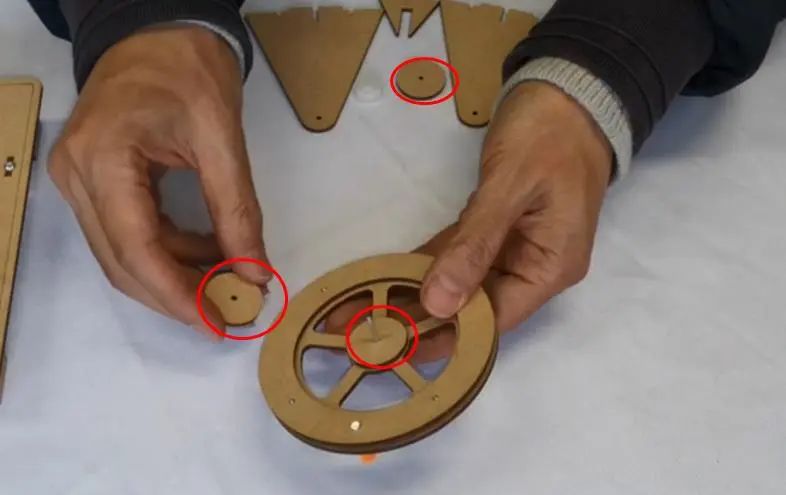

铁轴穿过滑轮中心孔
依次套入三个小圆盘、
两块三角支撑

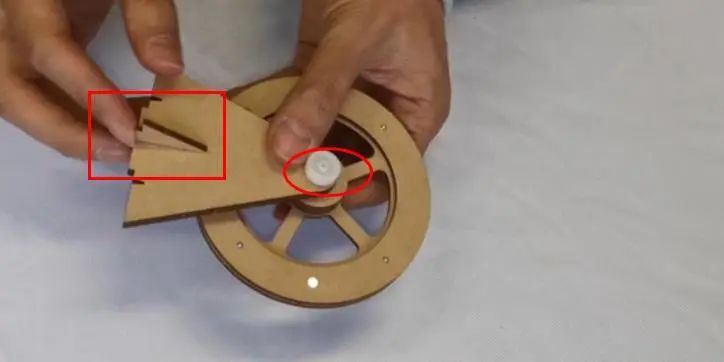

2、固定
最后套上白色滑轮并压紧固定
并给两块大三角支撑
装一个小三角支撑
同样起到加固作用

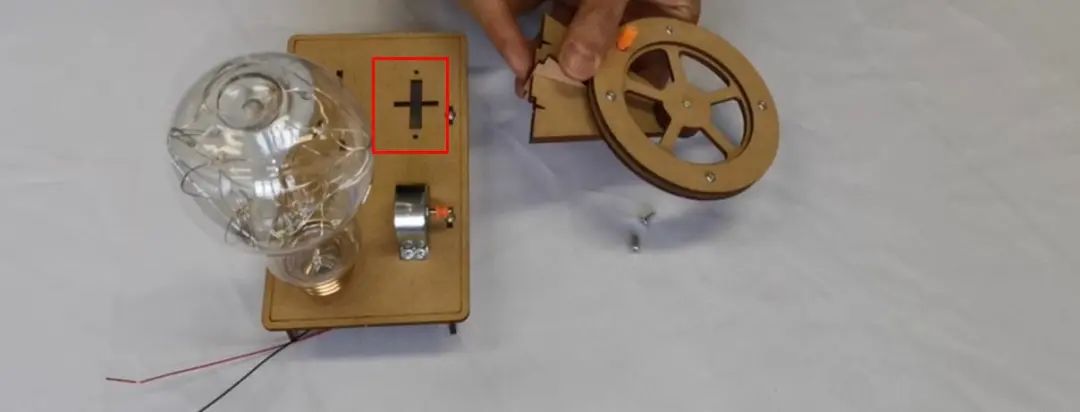

步骤六：合体组装支架部分
将组装好的大滑轮
固定在底座上

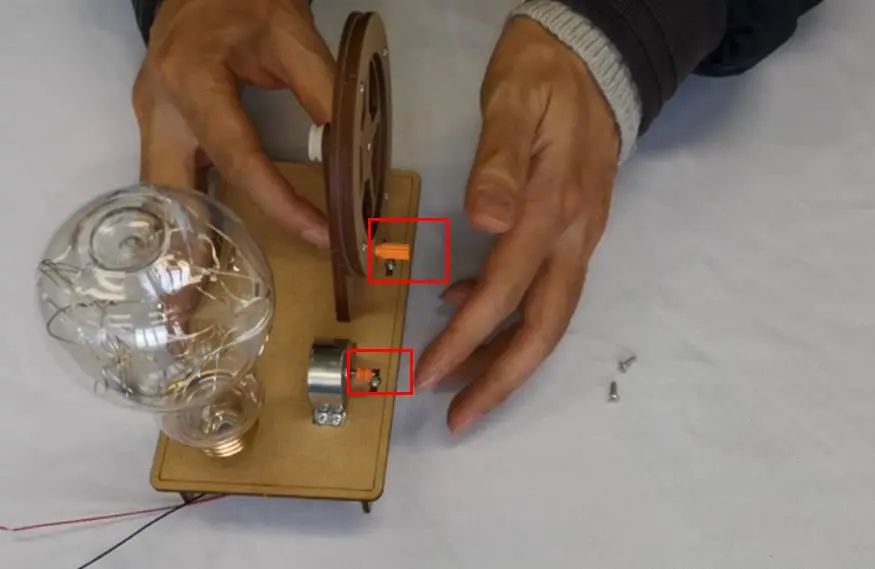

确保大滑轮把手
与橙色小滑轮在同侧
并用长螺丝固定三角支撑架
步骤七：连接各处

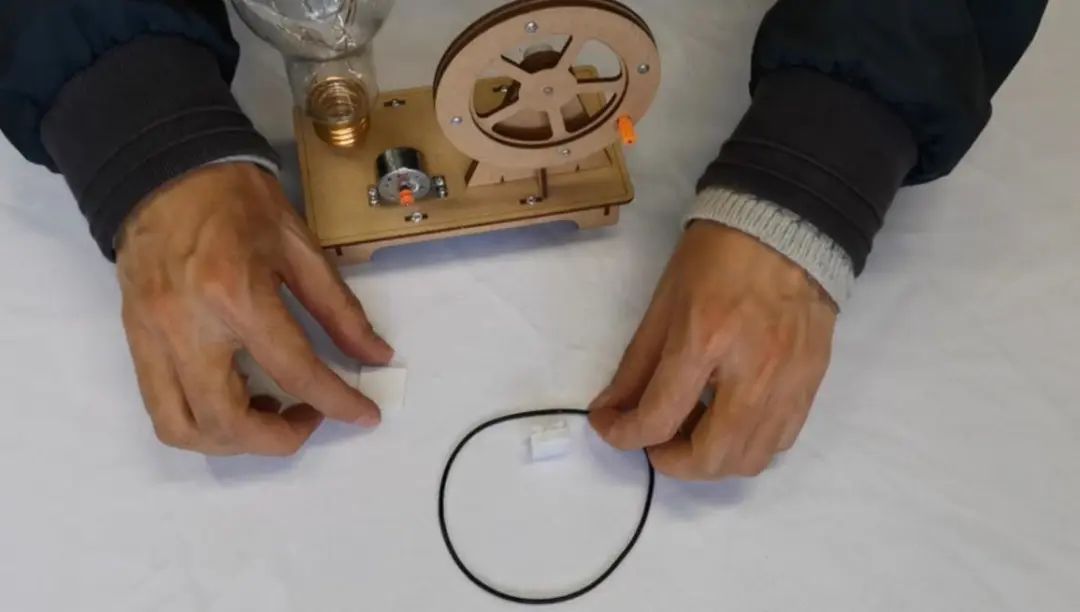

取出双面胶以及
连接端子、橡皮圈

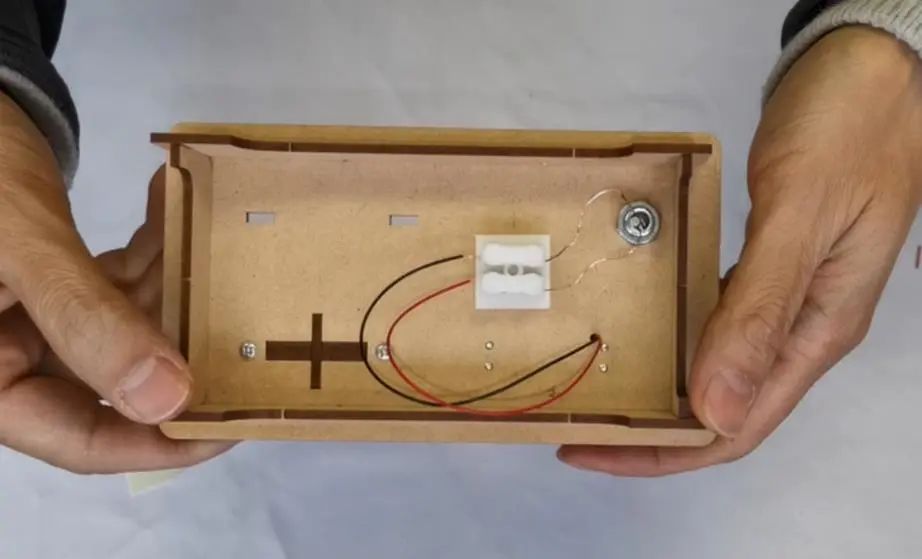

在底座背面合适位置
贴上双面胶

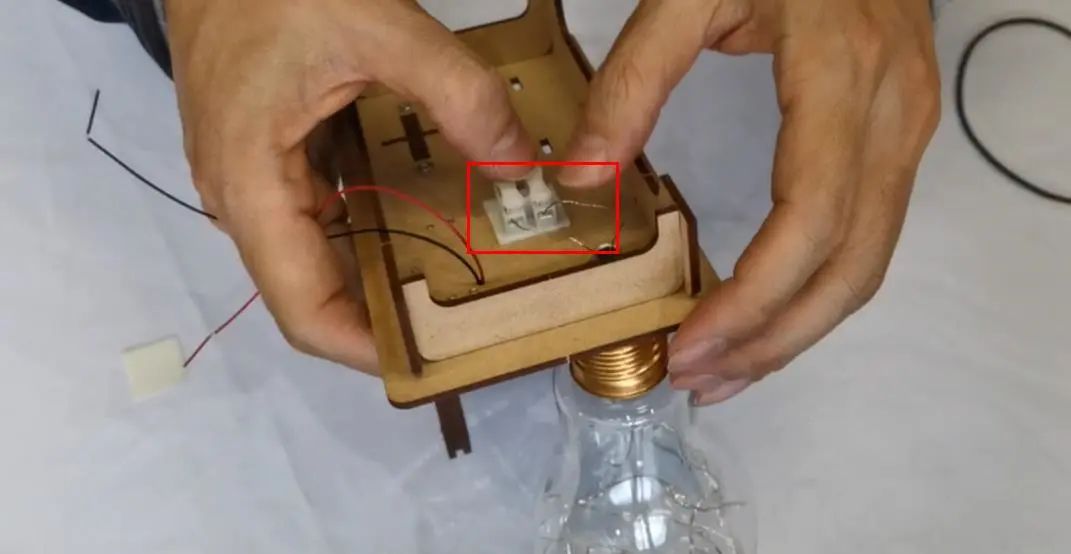

把连接端子固定在双面胶上

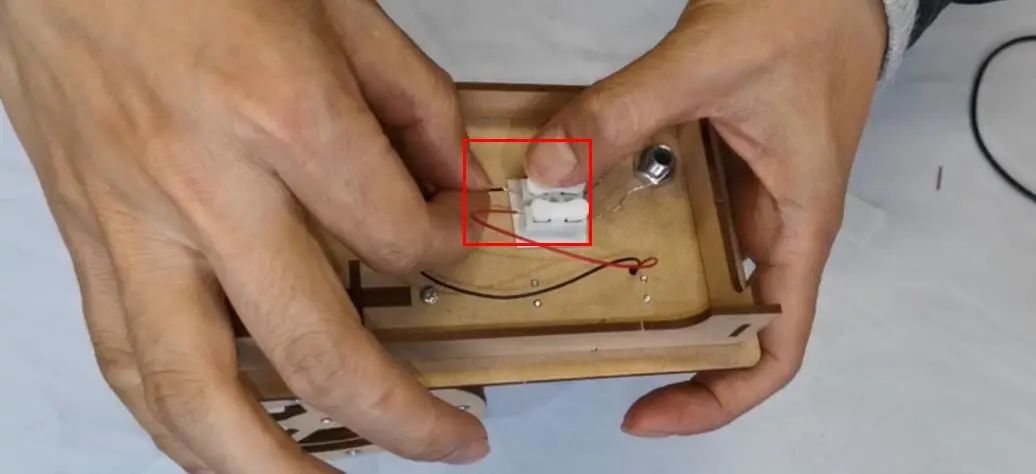

将LED两根引线插入端子一侧
用手指压对应孔上的翘板
线头放入孔后，放松翘板即可
注意：
两根引线黑色部分不能接触
剥掉电机马达引线的部分外皮
将两根引线
分别接到端子另一侧
确保连接好，避免短路
用橡皮圈连接
大滑轮和橙色小滑轮
步骤八：手动点亮
安装装饰物
然后快速转动
彩灯闪就亮起来啦~
03
知识揭秘
1、工作原理
手摇发电机的原理其实就是电磁感应原理。 即线圈在旋转的磁场当中产生感应电动势， 也就是所谓的切割磁感线运动 ，物体在磁场中运动，而该运动一定与磁感线成一定角度，而不与磁感线平行。闭合电路的一部分导体在磁场中做切割磁感线运动，在导体中就会有电流产生，这种现象叫作电磁感应现象 ， 产生的电流叫作感应电流。
2、能量转化
在发电过程中，手摇发电机把机械能转化为电能。
在外力的带动下线圈在磁场当中作切割磁感线运动产生感应电动势，如果内部线圈通过电刷与外部电路构成一个闭合的回路那在这个电路当中就形成电流！
p.s.手柄摇越快、灯泡越亮？
发电机原理是切割磁感线发电，切割越快、磁通量变化率越大，因此电动势越大，即电压高、所以手摇得越快，里面的转子切割磁感线越快，电压越高、灯的电流大、灯泡就越亮；从能量角度看，你给出的动能在单位时间内全部转化为灯泡的电能多，灯也就越亮。
