我们今天给大家介绍的是400Hz中频静变电源，包括400Hz中频静变电源定义、400Hz中频静变电源工作原理、400Hz中频静变电源工作图、400Hz中频静变电源应用领域、400Hz中频静变电源特点及优势、400Hz中频电源参数、400Hz中频静变电源使用方法、400Hz中频静变电源执行标准、中频电源分类、中频电源与变频电源的区别等内容。
一、400Hz中频静变电源定义
400Hz中频电源采用高频电力电子开关技术，将220V/380V50Hz市电逆变为400Hz、115V/200V、21/36V等交流纯净电源的变换装置。
二、400Hz中频静变电源工作原理
输入整流器由三相可控硅/整流桥组成，三相电抗器起抑制共模干扰的作用。在航空地面电源开机或启动时通过调节导通角来实现软启动，整流后通过直流平波电抗器和电解电容滤波得到平稳的直流送到逆变器，通过IGBT高频开关技术和SPWM脉宽调制技术，得到高效平滑交流电，形成三相三线制或三相四线制输出。
三、400Hz中频静变电源工作图

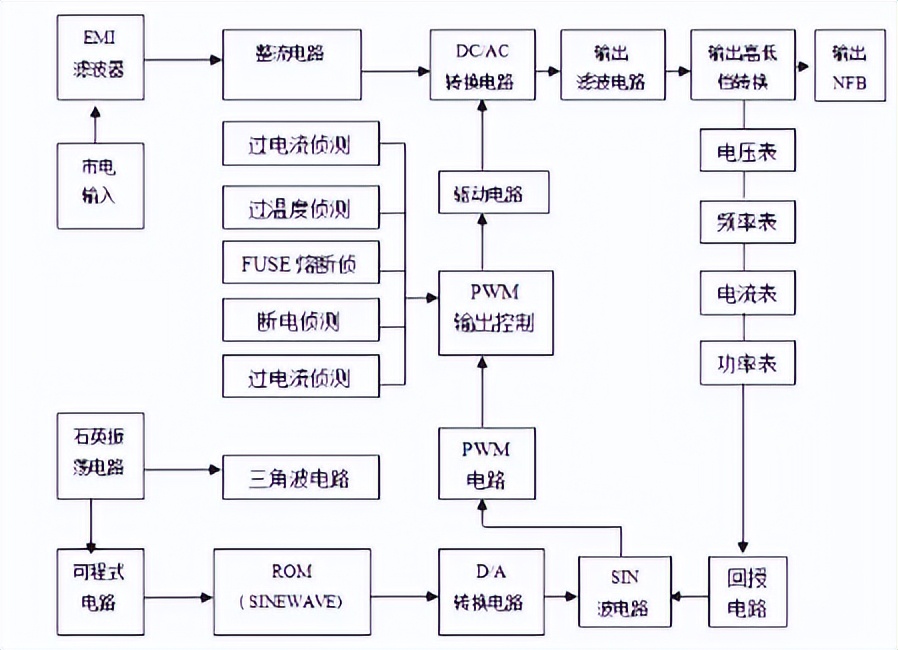

400HZ中频电源输入单一交流电压和频率,内部经过交流对直流;直流对交流的变流整流转换后,自行产生-非常稳定纯净的正弦波,原理如图所示:该电源输入交流电网电压和频率,内部经过交流对直流，直流对交流的逆变转换后,自行产生-非常稳定纯净的正弦波。
400Hz中频静变电源工作图
四、400Hz中频静变电源应用领域
400Hz中频电源的应用范围非常广泛，通常用于船舶，飞机，飞机和工业控制设备。例如，旋转变压器是信号检测装置。通过改变角度，可以改变输出电压，然后将其用于控制，该设备提供控制信号。通过使用400Hz中频功率为旋转变压器供电，可以实现对系统电信号的控制，并且可以将非功率转换为电。在航空航天设备中，中频电源的性能和可靠性决定了飞机的安全驾驶和战斗力。
五、400Hz中频静变电源特点及优势
400Hz中频静变电源技术特点
1、高频开关功率变换，响应速度更快，损耗更低；
2、波形瞬时值跟踪控制，动态特性更好；
3、电流实时限流控制，保护更灵敏，整机可靠性更高；
4、领先的三相解耦控制，使每一相均可单独使用，适用任意不平衡负载；
5、故障诊断和智能监控，工作方式调控灵活，运行参数、工作状态一目了然；
6、良好的适应能力和电磁兼容性；
7、隔离输出；
8、抗冲击性强；
9、独特的并机均流技术，可实现多台冗余可靠运行；
10、具备多样化远程控制接口，可满足现场远程监控要求；
11、输出具有截流功能，可适应电机，整流型等冲击型负载。
400Hz中频静变电源优势
体积小、重量轻、噪音低、效率高、稳定度佳等特点，纯净化输出电源品质，是传统马达发电机组式变频电源的最佳替代产品。
六、400Hz中频电源参数
容量：1kVA~1000kVA
输入电压：
单相220V±15%+地线(10kVA以内)
三相380V±15%+地线(10kVA以上)
频率：50Hz±20%
功率因数:
≥0.8(6脉冲整流，标准型)
≥0.9(12脉冲整流，选配)
输出电压：
三相21/36V±20%、115V/200V±20%
单相21V±20%、115V±20%
频率：400Hz(400Hz±20%)
电压稳定度：±1%
频率稳定度：±0.1%
波峰系数：1.414±0.05
交流跨变系数：THD<3%一个L
相位差：120°±2°(完全平衡)
120°±3°(1/3不平衡负载)
动态特性：超调量及恢复时间满足GJB572要求
适应负载范围：无类型限制，但电机及整流性负载需降额使用
显示精度：电压显示0.5%设定值±0.5%最大值;电流显示1%设定值±0.5%最大值;频率显示±0.1%
七、400Hz中频静变电源使用方法
1、为了保持散热效果和机器本身的正常运行，请不要堵塞狭缝或通风孔。
2、由于容量和输入电压不同，机器的安装标准也不同。请根据电容和输入电压选择合适的配置，并确保线径符合规定。
3、请勿在电源线上放置重物或正确固定电源线，以免绊倒行人。
4、为避免电击或火灾，请勿使电源线过载。
5、在施工过程中，请遵守电气法规，以避免过载和机器故障。
6、如果机器异常，请按照异常处理程序进行处理。
7、请保持机器清洁，以防止液体和污垢进入机器，以免因接触不良或短路而触电或起火。
八、400Hz中频静变电源执行标准
GJB151A-97*用军**设备和分系统电磁发射和敏感度要求
GJB152A-97*用军**设备和分系统电磁发射和敏感度测量电流
GJB 1032-1990电子产品环境应力筛选方法
GJB/Z35-1993元器件降额准则
GJB181A-2003飞机供电特性
GJB572A-2006飞机外部电源供电特性及一般要求
GB4208-2008外壳防护等级(IP代码)
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T3859.2-1993 半导体变流器应用导则
GB/T13384-1992 机电产品包装通用技术条件
九、中频电源分类
目前我们听到的中频电源一般是指300Hz-5KHz之间的电源，按采用的滤波器不同,可分为电流型和电压型。
电流型 采用直流平波电抗器滤波, 可获得较平直的直流电流,负载电流为矩形波,负载电压近似正弦波;
电压型 采用电容器滤波,可获得较平直的直流电压,负载两端的电压为矩形波,负载电源近似为正弦波。
中频电源按负载谐振方式可分为并联谐振式、串联谐振式和串并联谐振式二种。电流型常用于并联和串并联谐振逆变电路;电压型则大多用于串联谐振逆变电路。
中频电源按照使用领域分为：主要用于冶金等领域的中频炉中频电源、用SPWM脉宽调制技术、IGBT高频开关控制技术和波形闭环控制技术进行设计的航空*用军**用中频电源，医用中频电源、民用中频电源等。
十、中频电源与变频电源的区别
尽管变频电源和中频电源的区别只是一个词，但其工作原理和适用范围却大不相同。
中频电源使用具有完全控制功能的三相整流电路将交流电源转换为直流电源，然后使用电抗器将波平滑以形成恒定的直流电电源，然后通过单相逆变器桥将其转换。
DC电源被转换为具有恒定频率的单相中频电流。
变频电源转换主电源的交流电源并输出纯正弦波，输出频率和电压可以在一定范围内设置。目前有60Hz变频电源，60Hz电源，400Hz中频电源，1000Hz变频电源，1200Hz变频电源，1250Hz变频电源，1350Hz变频电源等，在当今市场上得到了广泛的使用。
变频电源的不同原理和特性也会影响变频电源和中频电源的范围。变频电源非常适合理想的交流电源，因为它们可以提供稳定的频率，稳定的电压，并且不会出现电压波形失真。它们主要用于评估电气设备的技术性能，实验测试等，在某些需要高电流稳定性的精密仪器中，变频电源也更常用。
还想了解更多400Hz中频静变电源相关内容，不知道怎么选择400Hz中频静变电源，还有更多400Hz中频静变电源的问题想要咨询，欢迎留言咨询，第一时间给您答复。
