LCD12864点阵型液晶简介：
12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。可完成图形显示，也可以显示8×4个(16×16点阵)汉字。

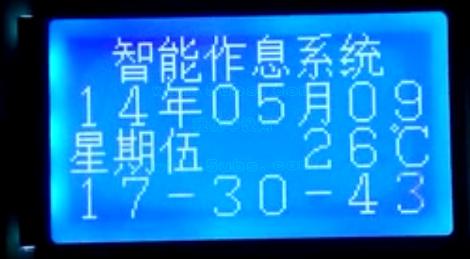

LCD12864点阵型液晶实物
LCD12864 引脚介绍：
|
管脚号 |
管脚名称 |
LEVER |
管脚功能描述 |
|
1 |
VSS |
0 |
电源地 |
|
2 |
VDD |
+5.0V |
电源电压 |
|
3 |
V0 |
- |
液晶显示器驱动电压 |
|
4 |
D/I(RS) |
H/L |
D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据 |
|
5 |
R/W |
H/L |
R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR或DR |
|
6 |
E |
H/L |
R/W=“L”，E信号下降沿锁存DB7∽DB0 R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0 |
|
7 |
DB0 |
H/L |
数据线 |
|
8 |
DB1 |
H/L |
数据线 |
|
9 |
DB2 |
H/L |
数据线 |
|
10 |
DB3 |
H/L |
数据线 |
|
11 |
DB4 |
H/L |
数据线 |
|
12 |
DB5 |
H/L |
数据线 |
|
13 |
DB6 |
H/L |
数据线 |
|
14 |
DB7 |
H/L |
数据线 |
|
15 |
CS1 |
H/L |
H:选择芯片(右半屏)信号 |
|
16 |
CS2 |
H/L |
H:选择芯片(左半屏)信号 |
|
17 |
RET |
H/L |
复位信号,低电平复位 |
|
18 |
VOUT |
-10V |
LCD驱动负电压 |
|
19 |
LED+ |
- |
LED背光板电源 |
|
20 |
LED- |
- |
LED背光板电源 |

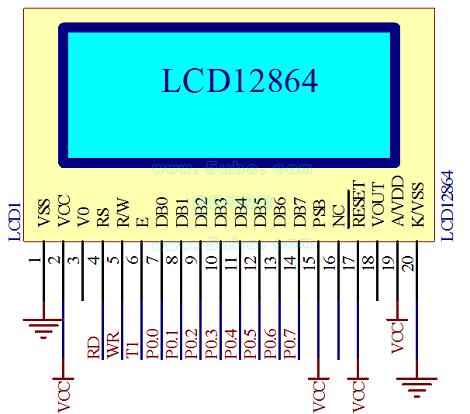

LCD12864液晶屏幕原理图：
LCD12864液晶屏幕原理图
LCD12864液晶屏幕驱动程序：
//12864液晶操作口
sbit rs = P1^0;
sbit rw = P1^1;
sbit en = P1^2;
/*******12864驱动程序************/
//===========液晶写指令==========
void writecommand(uchar command)
{
checkbusy();
rs=0;
rw=0;
en=1;
P0=command; //液晶数据线P0
en=0;
}
//============液晶写数据============
void writedata(uchar date)
{
checkbusy();
rs=1;
rw=0;
en=1;
P0=date;
en=0;
}
//=========液晶设置==========
void lcdset(void)
{
writecommand(0x30); //基本指令集
writecommand(0x01); //清屏，DDRAM的地址归零
writecommand(0x02); //地址归位
writecommand(0x0c); //显示开，光标关，反白关
writecommand(0x06); //DDRAM地址加1
}
//=========设置光标===========
void cursor(uchar y,uchar x)
{
uchar command = 0x80;
writecommand(0x0f);//开光标 闪烁
if( y == 2)
y = 3;
else if(y == 3)
y = 2;
command |= (y-1) << 3;
command += (x-1);
writecommand(command);
}
//========字符显示=======
void display(uchar y, uchar x, uchar *p)
{
switch (y)
{
case 1:writecommand(0x7f+x); break; //液晶第一行
case 2:writecommand(0x8f+x); break; //0x90+(x-1)
case 3:writecommand(0x87+x);break;
case 4:writecommand(0x97+x);break;
default:break;
}
while(*p)
writedata(*p++);
}
//=========显示数字=======
void displayNumber(uchar y,uchar x,uchar number)
{
switch (number)
{//引号内数字为中文全角输入 占据一个汉字位置
case 0:display(y,x,"０");break;
case 1:display(y,x,"１");break;
case 2:display(y,x,"２");break;
case 3:display(y,x,"３");break;
case 4:display(y,x,"４");break;
case 5:display(y,x,"５");break;
case 6:display(y,x,"６");break;
case 7:display(y,x,"７");break;
case 8:display(y,x,"８");break;
case 9:display(y,x,"９");break;
default:break;
}}
void displaytime0(void) //静态数据
{
display(1, 2, "智能作息系统");
display(2, 3, "年");
display(2, 6, "月");
display(3, 1, "星期");
display(3, 8, "℃");
display(4, 3, "－"); //全角输入
display(4, 6, "－");
}
/*******12864主程序调用************/
lcdset();
delay(1000);
lcdset(); //调用两次可以解决上电后液晶不能自动复位问题
/*显示版本信息*/
display(1,3,"welcome!");
display(2,2,"智能作息系统");
display(3,3,"版本1.0");
display(4,1,"制作人: 马云");
writecommand(0x01); //清屏

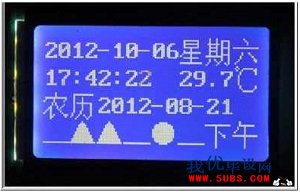

LCD12864液晶屏幕显示效果：
LCD12864液晶屏幕显示效果
