航保君！航保君！船员们航行都会用到海图，那海图是怎么制作的呢？
小海豹
航保君
这个很简单啊
航保君
这样就好啦
今天也是很皮的航保君惹......
小海豹
航保君
好啦~跟我一起进入东海航海保障中心上海海图中心，看看船员们用的海图到底是怎么制作完成的吧！
写在前面

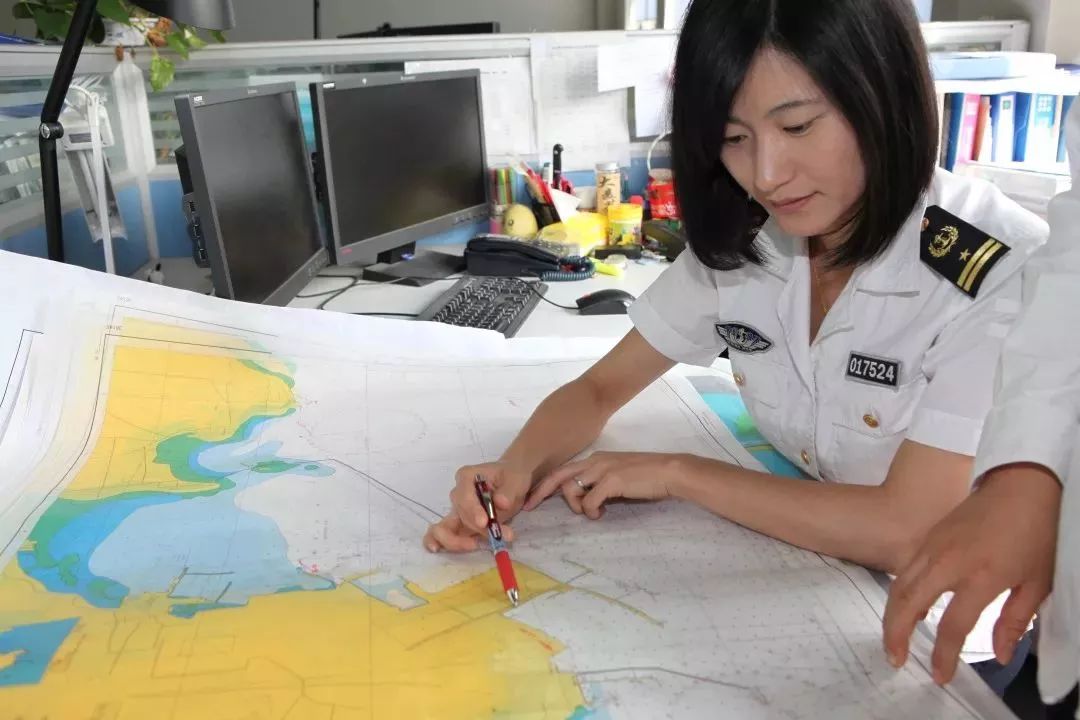

在上海海图中心，有着这么一个团结踏实的团队，有着这么一群海图人，兢兢业业，躬身俯首，一幅幅海图就是出自他们的雕刻。
每一幅海图的制作都要求数据准确，制作精美。海图人用他们眼睛和双手给每一个航海人的生命财产安全保驾护航。
让海图带领着大家一起去看看海和远方......
一、海图生产基本流程
|
1 |
海上航行数据信息收集 |
|
2 |
海图制作 |
|
3 |
印刷&出版&发行 |

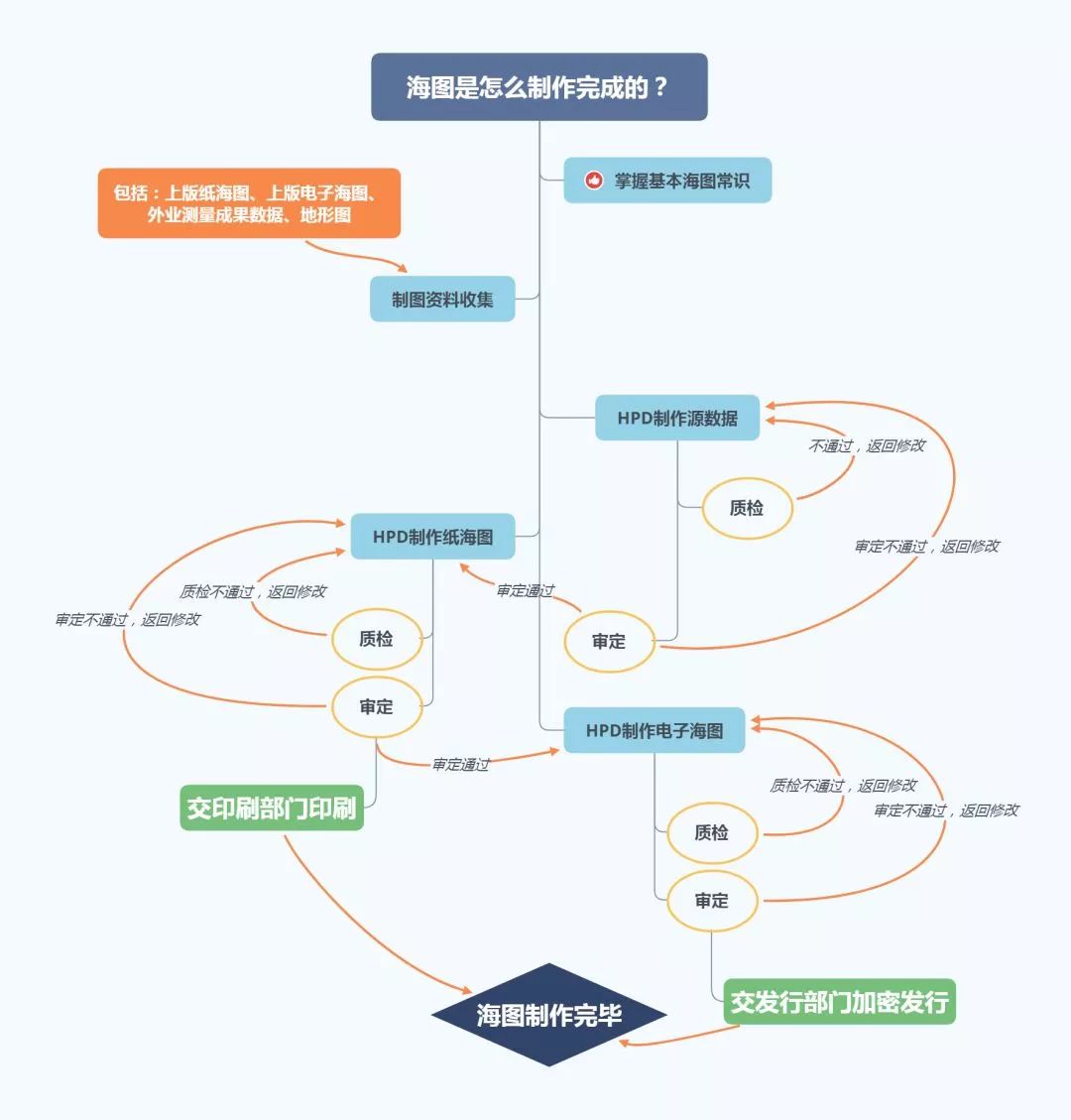

二、海图是怎么制作完成的？
1、前期准备
海图制作的理论基础
国际规范和标准、海图规范编绘国家标准、海图图示，制作过程作业指导书
作图资料
外业报告图版
图幅范围内水域经测量后得到的最新测量数据资料，用以更新范围内数据
上版数据资料
上一制作周期纸海图成果数据，和本期测量数据做对比，了解更新情况
除此以外还有从外部单位采购的地形资料，与图幅范围有重叠部分的数据资料，等等。
2、海图的制作

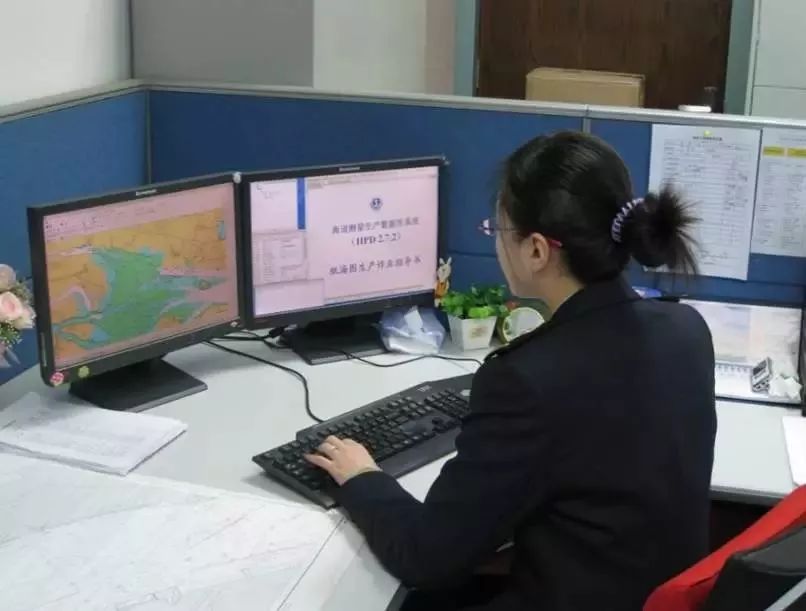

海图产品主要是利用HPD数据库的Source Editor、Paper Chart Edit、Product Edit三个软件分别制作的源数据、纸海图、电子海图这三种。
源数据
新版的源数据，根据外业报告图版中的测量数据，根据比例尺筛选水深数据，并绘制等深线。
旧版需更新的源数据，根据外业实测范围，更新调整范围内数据，确保更新范围内的数据为最新数据。

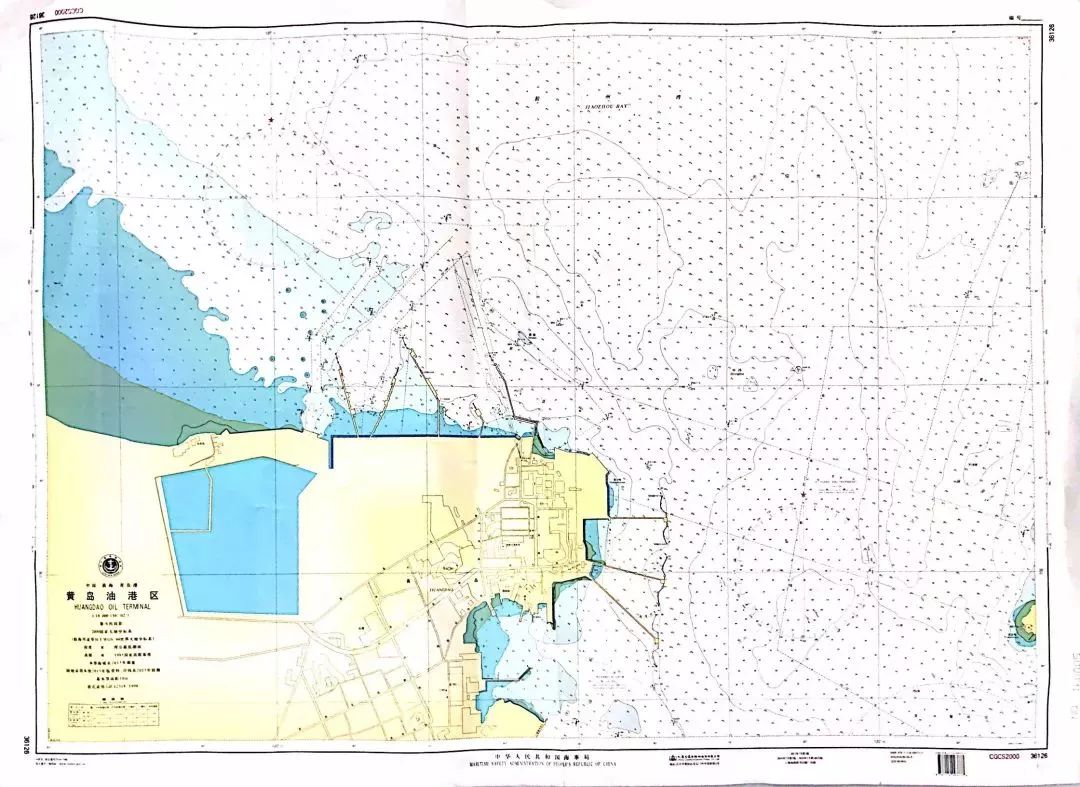

②纸海图
以中国海图图示为标准，航海图编绘规范为具体要求，在源数据的基础上制作纸海图。
新版纸海图：比对之前源数据制作的数据，通过导出重要物标注记移动注记的形式，添加在纸海图所需的图名、图廓、罗经圈、资料来源示意图等重要要素，并经过制图综合达到纸海图整饰要求，完成纸海图制作。
旧版纸海图：将更新范围内数据进行比对。比对数据分为new、deleted、updated、replaced 4层，将更新数据中添加、删除、修改、替换的数据在图面中完整表示。应用过后对图面要素进行编辑整饰，完成纸海图制作。
③电子海图
以中国海图图示为标准，航海图编绘规范为具体要求，在源数据的基础上制作电子海图。
在创建好的电子海图工程中，对物标进行最小比例尺赋值，使得图面要素在不同比例尺下有相应的显示，增强海图可视化。利用软件内部检查差错，改正拓扑错误。完成电子海图制作。
这样海图就制作完成了吗？？？
海图制作是一项对数据准确程度，位置精确程度要求非常高的工作，一个浅点，一个障碍物，对安全航行都有重要的影响。
源数据、纸海图、电子海图由制图员制作完成后，都需要经过部门质检以及审定部门考核审定。
每一幅到用户手中的海图，都至少经过了12道作业工序，4次质量检验的层层把关。
3、海图的出版和发行
纸海图审定合格后，交由印刷部门印刷出版，并运输到各个需要配置纸海图的单位部门。

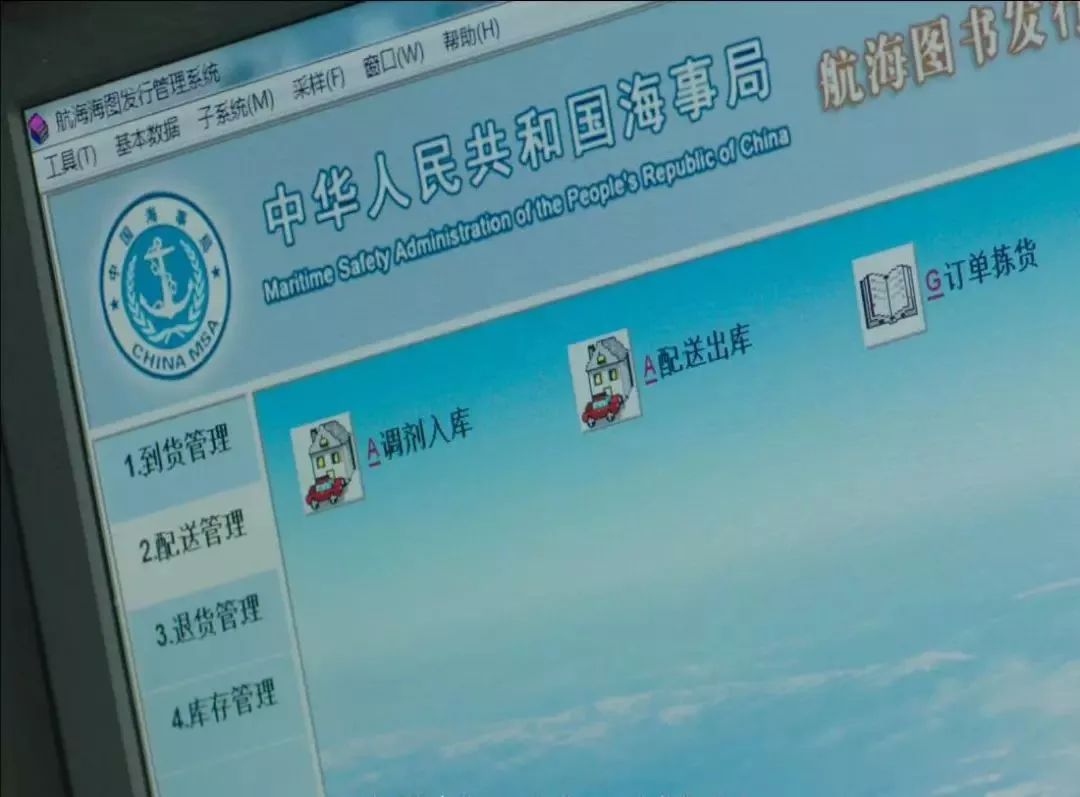

电子海图审定合格后，交由发行部门，发布共享到互联网上，各个需要海图的用户可以到航海图书资料网站免费*载下**使用。
今天的愿望是，航行安全！
我们与您同行
