充电款多功能电蚊拍的内部怎么接线（直
接带充电插头）（不带数显）（共有九根
线）（铅酸蓄电池供电），
输入电压：220伏，
频率：50 HZ，
电流：0.04安培，
LED灯光源功率：0.1瓦，
网拍输出电压：DC 2800伏，
使用环境：零下10摄氏度—零上45摄氏
度。
可伸缩的电源插头共有两根红色的线（零
线和火线）（不用区分正负极），
一根红色的线，接在电路板上标注有：∽
上，另一根红色的线，接在电路板上标注
有另一个：∽上。
铅酸蓄电池的正极接一根红色的线，
负极接一根绿色的线，红色的线接在
电路板上标注有：+上，黑色的线接在
电路板上标注有：-上。
LED灯的负极的一根红色的线，接电源板
上标注有：-上（跟铅酸蓄电池负极一根
绿色的线接在一起），
LED灯的正极的另一根红色的线，接电源
板有平推开关的一个引脚上。
电蚊拍共有三根线，一根是白色的线，
两根是黄色的线，两根黄色的线同时接在
电源板上有一个CBB81，223J，2000伏
红色的无极性电容的任意一个引脚上（红
色的无极性电容共有两个引脚，不用区分
正负极），
电蚊拍的一根白色的线接在电源板上有一
个CBB81，223J，2000伏红色的无极性
电容的剩下的一个引脚（红色的无极性电
容共有两个引脚，不用区分正负极）。

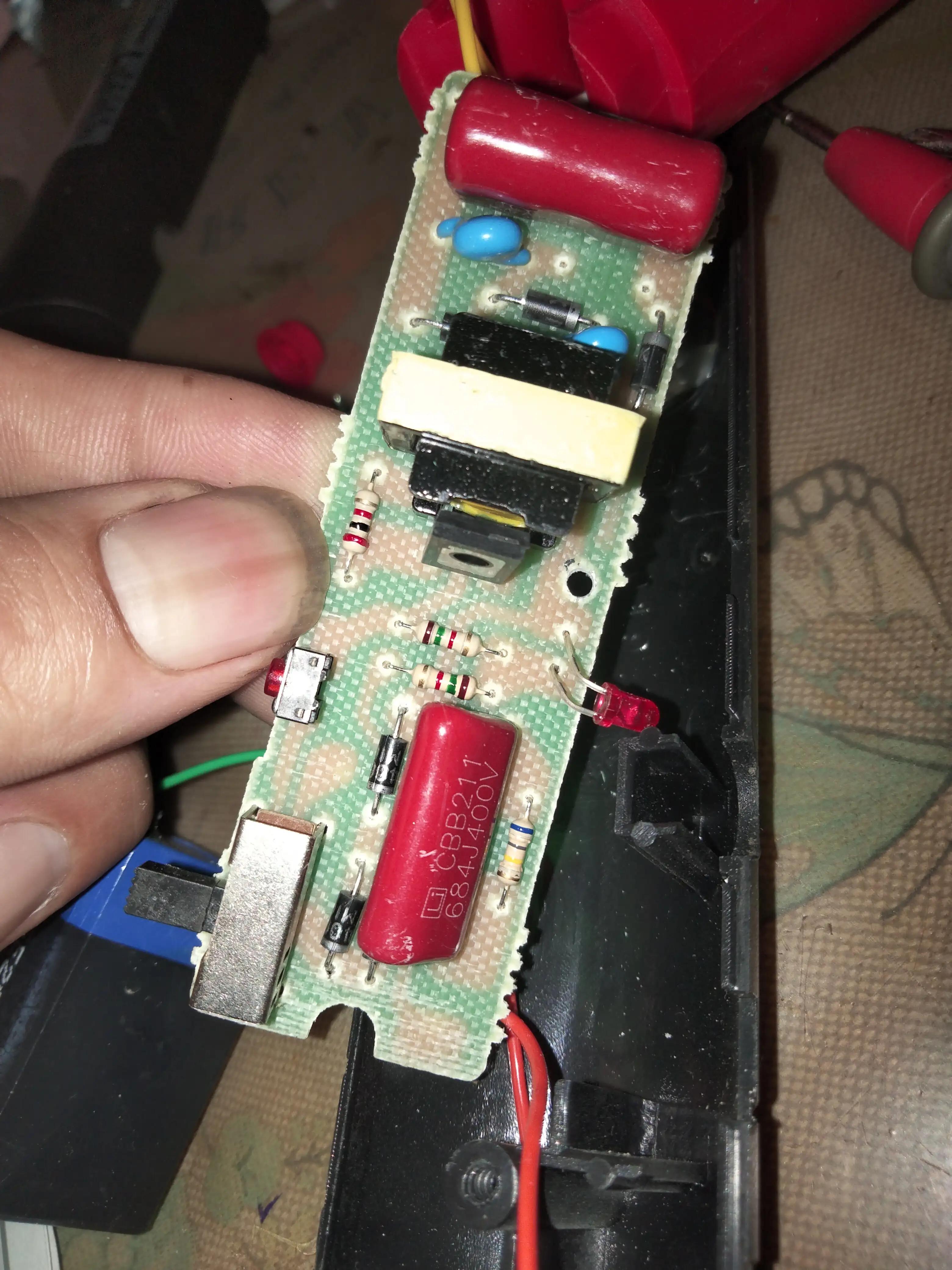

图一

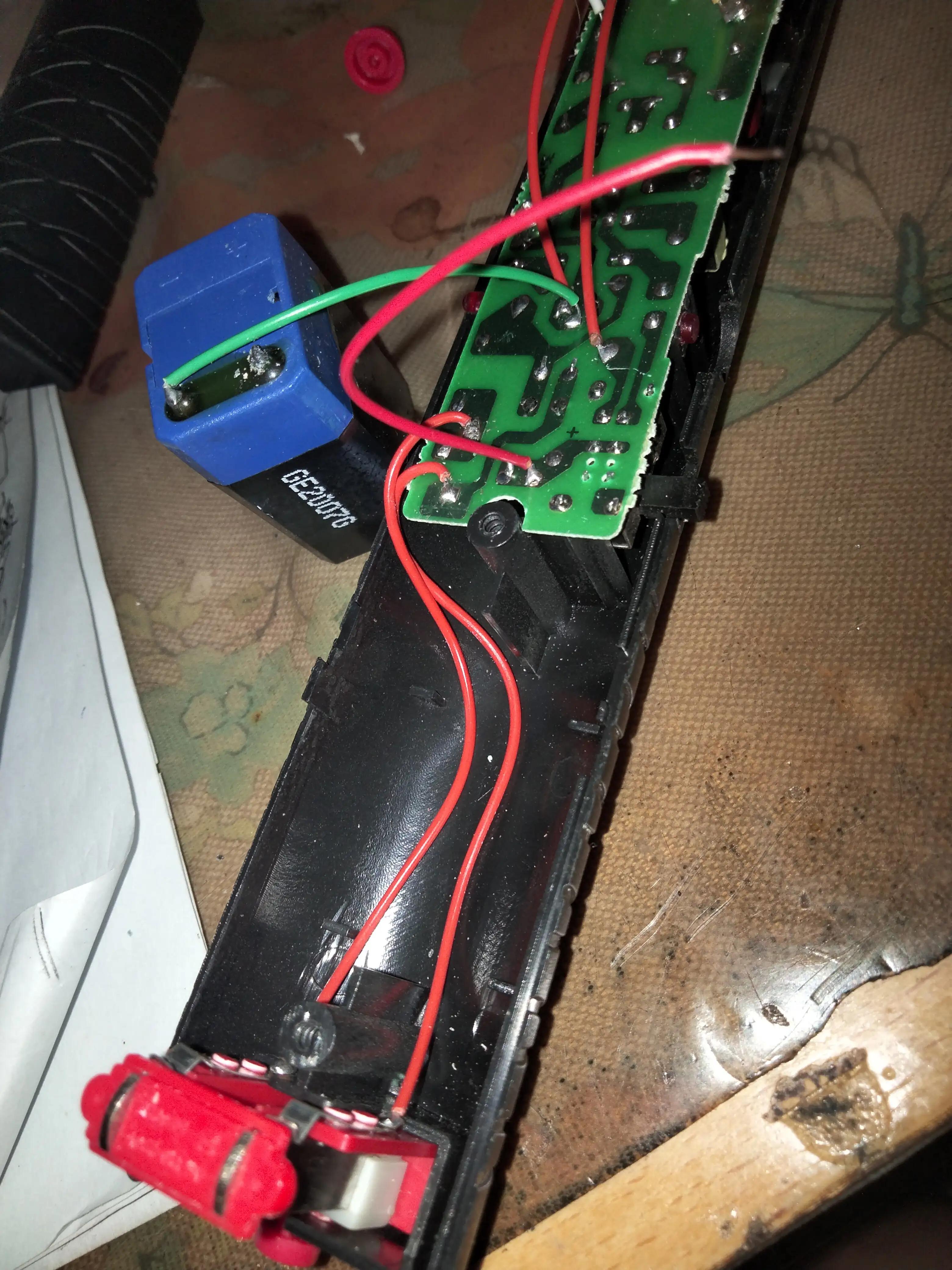

图二

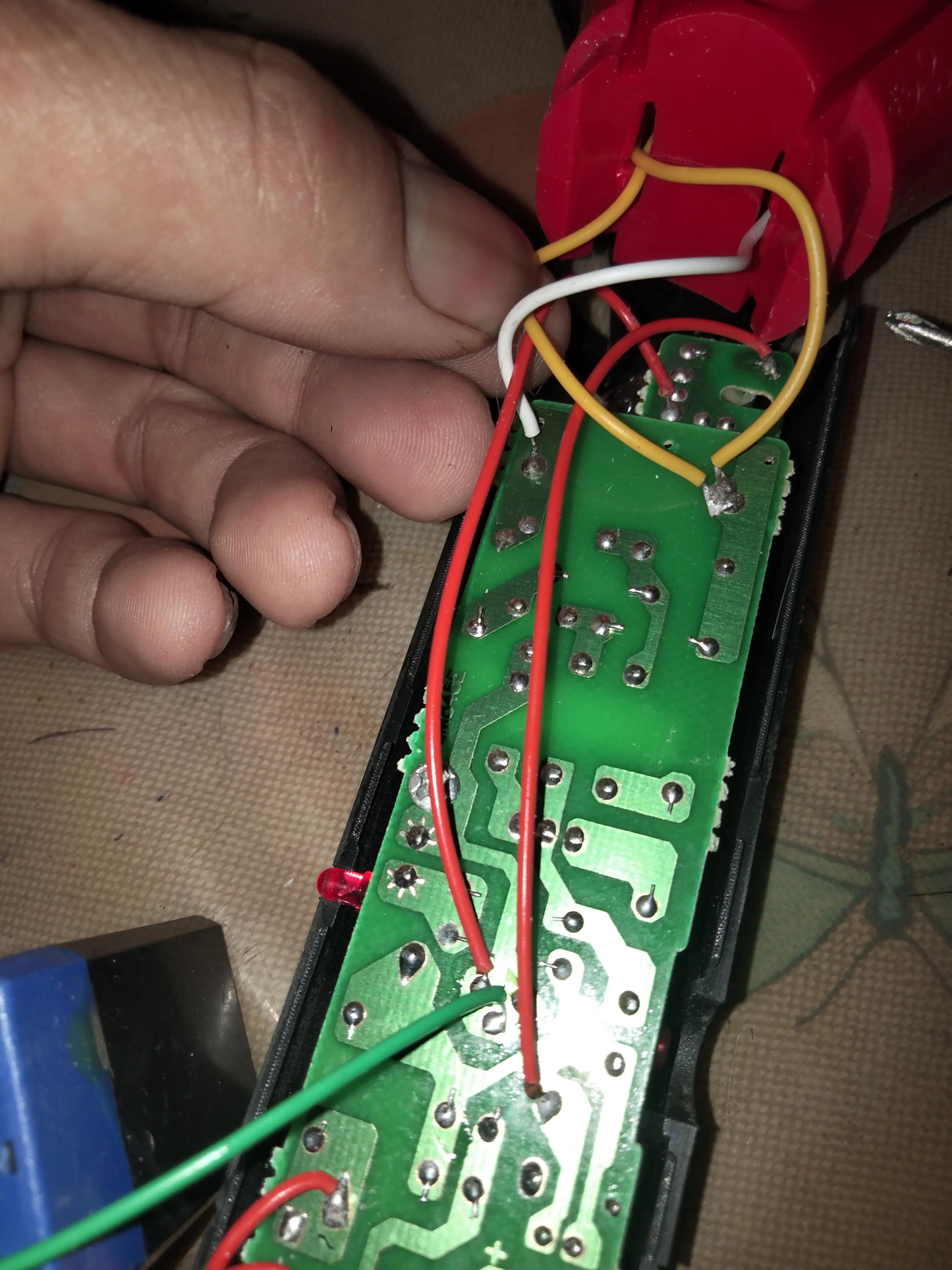

图三
图四
