一台KYN28-12高压开关柜里面有哪些元器件？一台成本需要多少？作为很少做成套报价的人来说不一定能马上答出来，新手报价的对于高压柜也是不太熟悉。今天趁五一假期有点时间跟大家分享一下KYN28-12高压开关柜元器件相关问题。
首先审图：

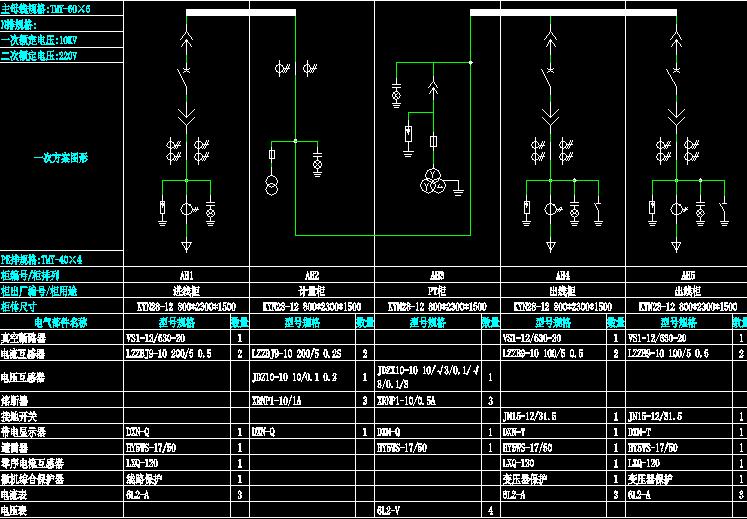

KYN28-12高压开关柜一次系统图
根据图纸得知，有五面高压开关柜，柜型号为KYN28-12，一面进线柜，一面计量柜，一面PT柜，两面出线柜；母排规格为TMY 60*6 铜排，地排为TMY 40*4 铜排.根据图纸信息，可以得知5面柜内的所有一次元器件，再根据相关经验可以列出二次元件等。

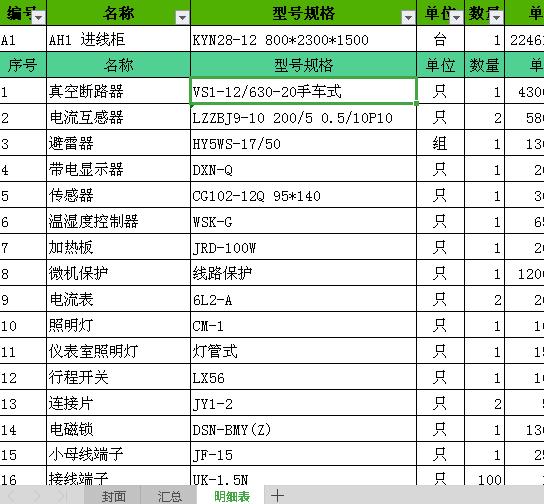

KYN28-12高压开关柜详细元器件清单，关注并私信 风已动 获取元整文件
- 进线柜：
- 1 真空断路器 VS1-12/630-20手车式 只 1
- 2 电流互感器 LZZBJ9-10 200/5 0.5/10P10 只 2
- 3 避雷器 HY5WS-17/50 组 1
- 4 带电显示器 DXN-Q 只 1
- 5 传感器 CG102-12Q 95*140 只 1
- 6 温湿度控制器 WSK-G 只 1
- 7 加热板 JRD-100W 只 1
- 8 微机保护 线路保护 只 1
- 9 电流表 6L2-A 只 2
- 10 照明灯 CM-1 只 1
- 11 仪表室照明灯 灯管式 只 1
- 12 行程开关 LX56 只 1
- 13 连接片 JY1-2 只 2
- 14 电磁锁 DSN-BMY(Z) 只 1
- 15 小母线端子 JF-15 只 1
- 16 接线端子 UK-1.5N 只 100
- 17 电流端子 URTK 只 20
- 18 转换开关 LW12-16 只 1
- 19 指示灯 AD16-22D AC/DC220V 只 5
- 20 旋钮开关 LA38-11 黑 只 1
- 21 微型断路器 DZ47-63/2P C10 直流 只 3
- 22 微型断路器 DZ47-63/2P C10P 只 1
- 23 微型断路器 DZ47-63/4P C10 只 1
- 24 外壳 KYN28 800*1500*2300 只 1
- 25 侧封板 1500型 套 1
- 26 转运车 800型 只 1
- 27 触头盒 CH3-10Q/150 630A 只 6
- 28 静触头 630A 只 6
- 29 穿墙套管 TG3-10Q 110*180 只 3
- 30 绝缘子 JZ-10Q 85*140 只 3
- 31 母排 TMY-60*6 米 2.4
- 32 地排 TMY-40*4 米 1
- 33 分支排 TMY-60*6 米 6
- 34 分支排 TMY-30*3 米 4
- 计量柜：
- 1 电流互感器 LZZBJ9-10 200/5 0.2S 只 2
- 2 电压互感器 JDZ10-10 10/0.1 0.2 只 2
- 3 带电显示器 DXN-Q 只 1
- 4 传感器 CG102-12Q 95*140 只 1
- 5 温湿度控制器 WSK-G 只 1
- 6 加热板 JRD-100W 只 1
- 7 照明灯 CM-1 只 1
- 8 仪表室照明灯 灯管式 只 1
- 9 行程开关 LX56 只 3
- 10 连接片 JY1-2 只 2
- 11 电磁锁 DSN-BMY(Z) 只 1
- 12 小母线端子 JF-15 只 1
- 13 接线端子 UK-1.5N 只 20
- 14 接线盒 FJ6/DFY2三相三线 只 1
- 15 表架 270型 只 2
- 16 微型断路器 DZ47-63/2P C10 直流 只 1
- 17 微型断路器 DZ47-63/2P C10P 只 1
- 18 外壳 KYN28 800*1500*2300 只 1
- 19 穿墙套管 TG3-10Q 110*180 只 3
- 20 绝缘子 JZ-10Q 85*140 只 3
- 21 母排 TMY-60*6 米 2.4
- 22 地排 TMY-40*4 米 1
- 23 分支排 TMY-60*6 米 8
- 24 分支排 TMY-30*3 米 4
- PT柜：
- 1 PT手车 630A 只 1
- 2 电压互感器 JDZX10-10 10/√3/0.1/√3/0.1/3 只 2
- 3 避雷器 HY5WS-17/50 组 1
- 4 带电显示器 DXN-Q 只 1
- 5 传感器 CG102-12Q 95*140 只 1
- 6 温湿度控制器 WSK-G 只 1
- 7 加热板 JRD-100W 只 1
- 8 电流表 6L2-V 只 1
- 9 照明灯 CM-1 只 1
- 10 仪表室照明灯 灯管式 只 1
- 11 行程开关 LX56 只 1
- 12 电磁锁 DSN-BMY(Z) 只 1
- 13 小母线端子 JF-15 只 1
- 14 熔断器端子 UK-6A 只 4
- 15 接线端子 UK-1.5N 只 20
- 16 转换开关 LW12-16 只 1
- 17 指示灯 AD16-22D AC/DC220V 只 2
- 18 微型断路器 DZ47-63/2P C10 直流 只 1
- 19 微型断路器 DZ47-63/2P C10P 只 1
- 20 外壳 KYN28 800*1500*2300 只 1
- 21 触头盒 CH3-10Q/150 630A 只 3
- 22 静触头 630A 只 3
- 23 穿墙套管 TG3-10Q 110*180 只 3
- 24 绝缘子 JZ-10Q 85*140 只 3
- 25 母排 TMY-60*6 米 2.4
- 26 地排 TMY-40*4 米 1
- 27 分支排 TMY-60*6 米 8
- 28 分支排 TMY-30*3 米 4
- 出线柜：(两台一样)
- 1 真空断路器 VS1-12/630-20手车式 只 1
- 2 电流互感器 LZZBJ9-10 200/5 0.5/10P10 只 2
- 3 接地刀 JN15-12/31.5 只 1
- 4 接地连锁装置 套 1
- 5 避雷器 HY5WS-17/50 组 1
- 6 带电显示器 DXN-T 只 1
- 7 传感器 CG102-12Q 95*140 只 1
- 8 温湿度控制器 WSK-G 只 1
- 9 加热板 JRD-100W 只 1
- 10 微机保护 变压器保护 只 1
- 11 电流表 6L2-A 只 2
- 12 照明灯 CM-1 只 1
- 13 仪表室照明灯 灯管式 只 1
- 14 行程开关 LX56 只 1
- 15 连接片 JY1-2 只 2
- 16 小母线端子 JF-15 只 1
- 17 接线端子 UK-1.5N 只 100
- 18 电流端子 URTK 只 20
- 19 转换开关 LW12-16 只 1
- 20 指示灯 AD16-22D AC/DC220V 只 5
- 21 旋钮开关 LA38-11 黑 只 1
- 22 微型断路器 DZ47-63/2P C10 直流 只 3
- 23 微型断路器 DZ47-63/2P C10P 只 1
- 24 微型断路器 DZ47-63/4P C10 只 1
- 25 外壳 KYN28 800*1500*2300 只 1
- 26 触头盒 CH3-10Q/150 630A 只 6
- 27 静触头 630A 只 6
- 28 穿墙套管 TG3-10Q 110*180 只 3
- 29 绝缘子 JZ-10Q 85*140 只 3
- 30 母排 TMY-60*6 米 2.4
- 31 地排 TMY-40*4 米 1
- 32 分支排 TMY-60*6 米 6
- 33 分支排 TMY-30*3 米 4
本清单是根据上面一次系统图出的，基本上比较完整，因为时间比较赶，如有错漏的地方请给位及时指正。随后本人会给出EXCEL格式的表格，和对应的一次系统图纸，需要的关注头条号 风已动 并私信 KYN28-12高压开关柜，会及时给你们*载下**链接地址。
后续：元整清单带价格，元器件选用中国电器之都柳市镇知名品牌，如果用于项目报价，应该根据元器件型号厂家确定具体价格，本清单不能作为商用，版权为头条号 风已动 所有
