视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。近年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术取得了长足的发展。
系统设计依据
· 《民用建筑电气设计规范》JGJ/T16-92
· 《工业电视系统工程设计规范》GBJ115-87
· 《公安部安全技术防范工程标准》
· 《电视监控工程程序与要求》GA/T 75-94
· 《电视监控工程费用概预算编制办法》GA/T 70-94
· 《防盗报警控制器通用技术条件》GB12663-90
· 《入侵探测器通用技术条件》GB104081-89
· 《民用闭路电视监控系统工程技术规范》GB50198-94
· 《中华人民共和国公安部行业标准》GA27-92
· 业主方的改造要求：
1．
设计总体目标

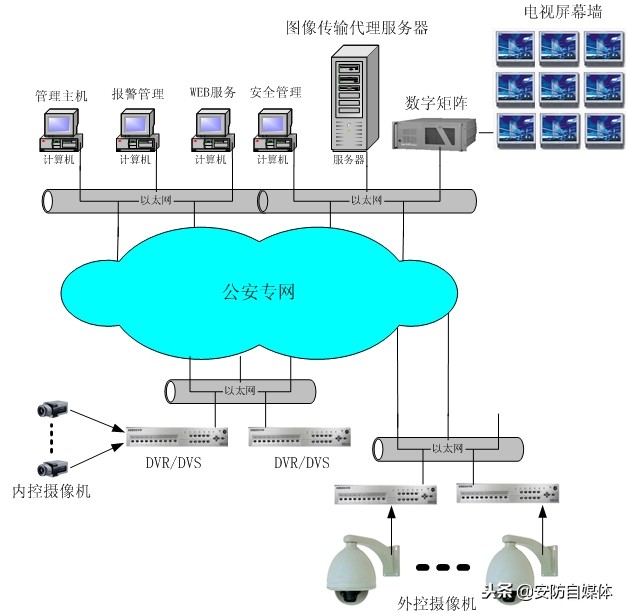

以嵌入式网络硬盘录像机为基础，以网络为依托，以监控管理中心为核心，实现整个监控系统的数字化与网络化。监控中心可查看任意监控点的现场视音频信号，同时可实时远程对现场的云台等设备进行控制。
1．
设计原则
系统的设计以"实用、先进、经济"为指导思想和基本原则。
· 实用性：
（1）系统功能可满足动态监控的基本要求，使用方便，图像清晰；
（2）系统具有高可靠性和高安全性，能长期稳定运行，不易受黑客攻击和病毒感染；使用具有升级能力的嵌入式设备；
（3）系统可用性好，全天候稳定工作；
（4）可扩展性好，系统规模和功能易于扩充；
（5）采用统一的系统标准和通信协议，使整个系统和子系统之间能互联互控，充分发挥整个系统的功能，而且所采用设备也不必受制于某一厂商。
· 先进性：
系统采用先进的技术，包括先进的传输技术、图像压缩编码技术、存贮技术、控制技术，在3-5年内不落后。所采用技术应是成熟的，且符合技术发展方向。系统留有先进编码技术等接口。
· 经济性：
由于整个系统规模较大，在确保质量、实用性、先进性的前提下，系统采用较经济的方案，经济性也包括今后的升级和维护费用。
· 简易性：
本系统数字录像采用嵌入式操作系统和直观的面板操作，因此具备比PC方式更友好和简单的人机界面。
系统达到的功能：
1.
二、产品介绍
本次采用的硬盘录像机是上海朗柯电子技术有限公司的DVRT16I系列嵌入式网络硬盘录像机，每台硬盘录像机最大支持16路视频及16路音频输入，8路报警输入、4路报警输出。
主要功能
采集现场的视音频信号，进行压缩处理后存入硬盘并同步实时传输；提供透明通道，支持云台控制和报警信号的传输处理，以及视频信号的在线检测等等。
系列网络硬盘录像机是嵌入式网络硬盘录像机，同时具备数字视音频录像机(DVR)和数字视音频服务器(DVS)的功能。它完全脱离PC平台，建立在嵌入式处理器和嵌入式操作系统上，不采用PC处理器和PC操作系统。具有视频信号和音频信号的实时MPEG-4硬件同步压缩、压缩码流记录硬盘、实时视频和声音预览、视频信号和音频信号的切换、本地录像文件回放、实时网络传输、远程文件回放和*载下**、支持流协议（RTP/RTCP、RTSP）、支持IE浏览、支持双向语音对讲、支持多种语言等功能。
DS系列嵌入式网络硬盘录像机的主要技术特长
· 强大的网络功能：图像、语音、回放、状态、报警信号及报警响应；
· 硬盘绝不出现碎片：除硬盘睡眠外，采用预处理技术，循环记录时不出现碎片，大大延长硬盘寿命（硬盘数量越多越明显）；
· 灵活的编码策略，适应不同应用和不同网络带宽；
· 硬盘记录是25F/S（全实时）的同时，网络传输的可以自定义图像大小和帧率；
· 方便的辅助功能增加和外部安防设备的接入网络；
（一）DS系列网络硬盘录像机组成
基本部分
1、控制主板：控制主板是整个产品的核心，是必选件，支持硬盘读写、网络传输、文件回放、报警输入/输出、RS-232接口、RS-485接口等基本功能。
2、前面板：提供操作前面板按键。
3、机箱和电源
4、嵌入式软件嵌入式系统软件。
扩展部分
1、MPEG-4硬件压缩板
MPEG-4硬件压缩板完成对视频信号和音频信号的同步实时压缩。不同应用需求不同的视频和音频的路数，选择不同路数的压缩板。目前有两路、四路和八路视音频压缩板。
2、 实时视频切换板
实时视音频切换板具有切换矩阵的功能，可将压缩板上的任何一路视音频信号切换至控制主板，供压缩后进行远程网络传输，而不影响本地全实时记录。
3、 流协议和WEB支持模块
流协议保证网络传输的更加稳定、更加流畅，可以实现变码率、变帧率。WEB功能保证用户用IE浏览器可以通过INTERNET实时监看视频图像和监听声音。
（二）系列网络硬盘录像机功能
基本功能
1. 采用嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，完全脱离PC平台，系统调度效率高，代码是固化在FLASH中的，系统更加稳定可靠；
2. 采用MPEG-4硬件压缩技术，压缩比高；
3. 多级用户权限管理，保证系统安全；
4. 支持一个RS-485接口，可以控制云台；
5. 支持一个RS-232接口，支持MODEM连接；
6. 支持8个开关量输入和4个开关量的输出，支持本地报警和网络报警联动；
7. 前面板按键操作，全菜单操作，使用非常方便；
8. 采用19英寸标准机箱，安装方便，可以上机架。
压缩处理功能
1. 支持多达16路视频信号，每路皆可实时每秒25帧CIF分辨率的PAL制式独立硬件压缩，视频压缩采用MPEG-4压缩技术，不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；
2. 支持多达16路音频信号，每路音频信号实时压缩、音频压缩标准采用G.729；
3. 视频和音频信号压缩后生成复合的MPEG-4码流，也可设置不用音频；
4. 支持多种分辨率，从FULL D1（704*576）到QCIF（176*144）；
5. 支持视频画面实时预览和视频信号切换；
6. 支持音频实时预览；
7. 支持硬盘文件在监视器上的本地回放；
8. 支持多区域移动侦测；
9. 支持OSD。日期和时间的位置、灰度可以设置，日期和时间自动增加；
10. 支持LOGO显示；
11. 支持图像遮盖，遮盖位置可以在视频图像中的任何位置，特别适合于集中监控或部分图像需要遮挡的应用；
12. 支持水印（WATER-MASK）技术。
网络功能
1. 支持一个10M/100M兼容的以太网端口；
2. 支持一个RS-232串口，可以支持MODEM的拨入和拨出；
3. 支持TCP/IP协议，可以通过应用软件或浏览器设置参数、实时浏览视频和音频信号、查看视频设备状态，可以通过网络报警，可以通过网络存储压缩码流；
4. 通过网络控制云台的旋转和控制摄像头的相关参数，如光圈大小、焦距远近等；
5. 可以通过网络独立浏览任何一路或多路视频信号及音频信号；
6. 支持硬盘文件通过网络进行远程回放；
7. 可以通过网络远程升级，实现远程维护；
8. RS-232串口和RS-485接口皆支持网络透明通道连接，PC管理主机可以通过网络硬盘录像机的透明通道控制串行设备；
9. 支持管理主机(监控中心)和网络硬盘录像机(前端)的双向语音通讯；
10. 具备WEB SERVER功能，可以通过浏览器访问。
存储功能
1. 可以支持八个IDE硬盘，每个IDE硬盘的容量可达2000GB；
2. 硬盘文件系统为FAT32；
3. 硬盘上文件可以选择循环记录和非循环记录；
4. 管理主机可以通过网络*载下**硬盘上的文件，也可以通过网络*放播**网络硬盘录像机上记录的文件；
5. 管理主机也可以通过网络实时记录视频压缩码流；
6. 文件记录有六种模式：定时录像、手动录像、移动侦测录像、报警录像、移动侦测录像 & 报警录像、移动侦测录像 | 报警录像；
7. 文件切换时不丢帧。
支持中文字符叠加功能，录像和预览画面均可叠加通道名称信息、时间日期信息。多画面显示，可以支持自动切换。
预览时能够随时抓拍特定通道或全部通道的图像。
单画面满屏显示和多画面满屏显示功能。
录像分辨率CIF（352×288）和D1（704×756）两种格式任选，要求所有通道可以同时以D1分辨率方式录像。压缩方式为先进的H.264（MPEG4 PART10）。
支持定时录像、视频移动报警录像、传感器报警录像、手动录像四种录像方式。前端监控主机在回放时既可按录像方式，也可按日期进行检索回放。
报警预录60秒功能。能将报警发生前60秒的内容录制下来。
回放的基本功能：快进、快退、单帧步进、单帧步退、回放抓拍等。
连续录像时，相邻两个录像文件之间确保严格不丢帧。
操作简便，界面人性化。为方便不同层次的操作者使用，支持遥控器操作。
确保不被授权的操作不能进行。无论是PC式还是嵌入式主机，均要完全屏蔽不被授权的任何访问。
三级用户安全管理。可以自行添加用户，并可自定义权限。超级用户可以设定其他用户的权限。
详细的操作日志和报警日志记录功能。在前端监控主机和远端管理中心端均可随时查询。
支持云台控制功能，至少一个485总线接口。
10M/100M兼容网口，支持TCP/IP协议。本地实时录像内容可通过TCP、UDP、组播三种方式传向远端。
对远程分控的IP地址进行访问限制，确保未被授权的网络访问不被进行。
不同权限的网络用户能够浏览不同的图像。可以设定某些通道的图像不被特定用户访问，也可设定哪些用户可以控制前端的云台，哪些用户不可以控制等。
外接MODEM，实现报警自动拨打电话或手机，或者通过电话线将指定报警图像上传。
前端监控主机在4M带宽的网络条件下能够将8路实时视频信号传送至派出所和分局、市局指挥中心，要求派出所、分局、市局同时能收到该台主机的8路视频信号。
断电后在UPS设备的配合下，前端监控主机检测到断电故障，自动关机。
断电又来电后，系统能够自动重启，进入工作状态，恢复断电前录像文件。
异常死机重启。由于硬盘频繁读写以及其他异常原因导致系统死机时，前端主机设备能够自动检测并重新启动。
前端监控主机支持USB硬盘备份功能。
报警输入通道路数跟视频通道录像相同，即16路主机的报警输入通道数量应为16路。
前端监控主机的最大路数为20路，应至少保存7×24小时的完整录像内容。
前端监控主机无人职守，全自动进行。中心端可完全控制前端主机，对其进行设置。
6 技术特长和产品优势
1、最先进的视频压缩技术：H.264
提高编码效率（相同的重建图像质量比 MPEG-4节约30%左右），灵活的编码策略，适应不同应用和不同网络带宽。
H.264码流结构网络适应性强，增加了差错恢复能力，数据分割技术使视频数据适应不同传输信道德网络，对视频数据设定优先级，支持网络服务质量，更好地实现面向IP和无线网络应用。
多模式运动估计大大提高了运动估计的精确程度，这样就提高了移动侦测报警的精度。
相同图像质量参数，预览与回放画面更逼真。
硬盘记录是25F/S（全实时）的同时，网络传输的可以自定义图象大小和帧率。
2、最适合无人值守。所有本地操作和设置均可在远程实现，配备监控通用控制键盘接口使操作以更加熟悉的方式来进行，方便又实用。支持收费管理中心定时对所有前端设备的巡检，可及时发现前端设备的异常现象；数字硬盘录像机本地端具有硬盘、设备故障报警外，网络端也具备完善的故障报警功能；支持收费管理中心对所有设备的校时功能，确保所有设备的时间同步；
3、实时预览图像时，对于画面的敏感区域可以进行遮盖，增加保密性；对记录图像进行水印处理，防止篡改，提高证据材料的可信度。
4、设备内部包含视频切换板，具有视频矩阵切换功能，使视音频数据的网传和记录同步进行。同时包含嵌入式WEB服务。
5、支持网络盘库、*载下**与远程回放，回放方式除快、慢及逐帧*放播**外，还可根据时间段、起始时间、报警类型等条件进行*放播**。
6、独有的硬盘、文件管理技术，使硬盘不会产生碎片，提高硬盘有效存储空间；除硬盘睡眠外，采用预处理技术，循环记录时不出现碎片，大大延长硬盘寿命（硬盘数量越多越明显）。
7、支持宽带拨号接入，支持PSTN、ADSL、LAN及各种专网和公网。
8、强大的接口功能：RS232、RS485、VGA、USB、控制键盘等等。
9、完善的日志记录与查询功能：报警日志、操作日志及系统日志。
10、各项技术拥有完全的自主知识产权，可提供面向需求的软硬件定制。
