文中酷炫的场地分析图到底如何制作？▼

以上图为例，今天小吧就告诉你

拼贴风场地分析完整视频

戳这里观看完整视频

视频来自YouTube / 作者：The Architectural Insider

步骤详解

一、获取CAD地形图

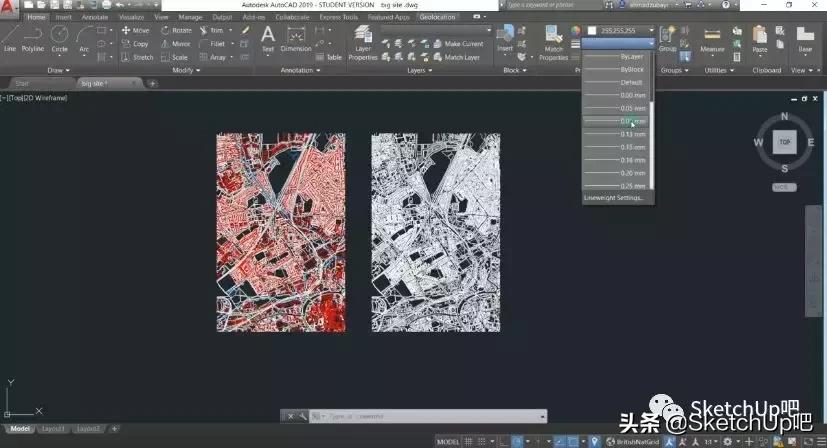

在CAD中调整线宽、统一图层和颜色，为导入Photoshop做准备。

*这里介绍一种获取任意地区CAD地形图的方法：

CADMAPPER

https://cadmapper.com/pro/home

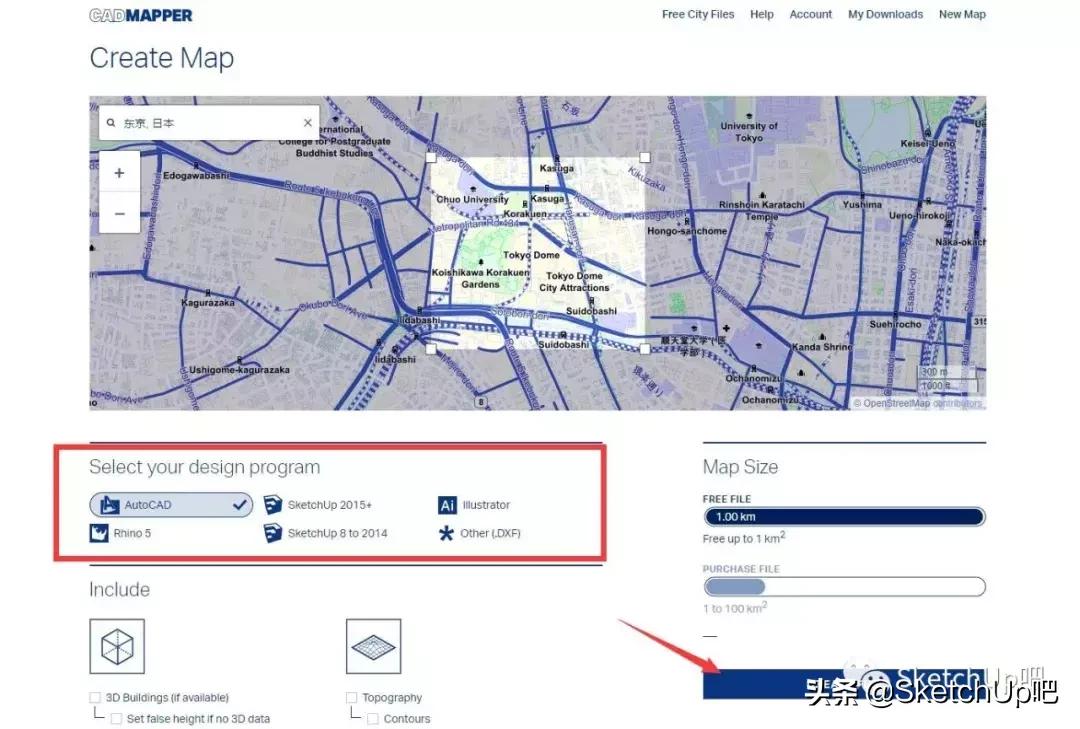

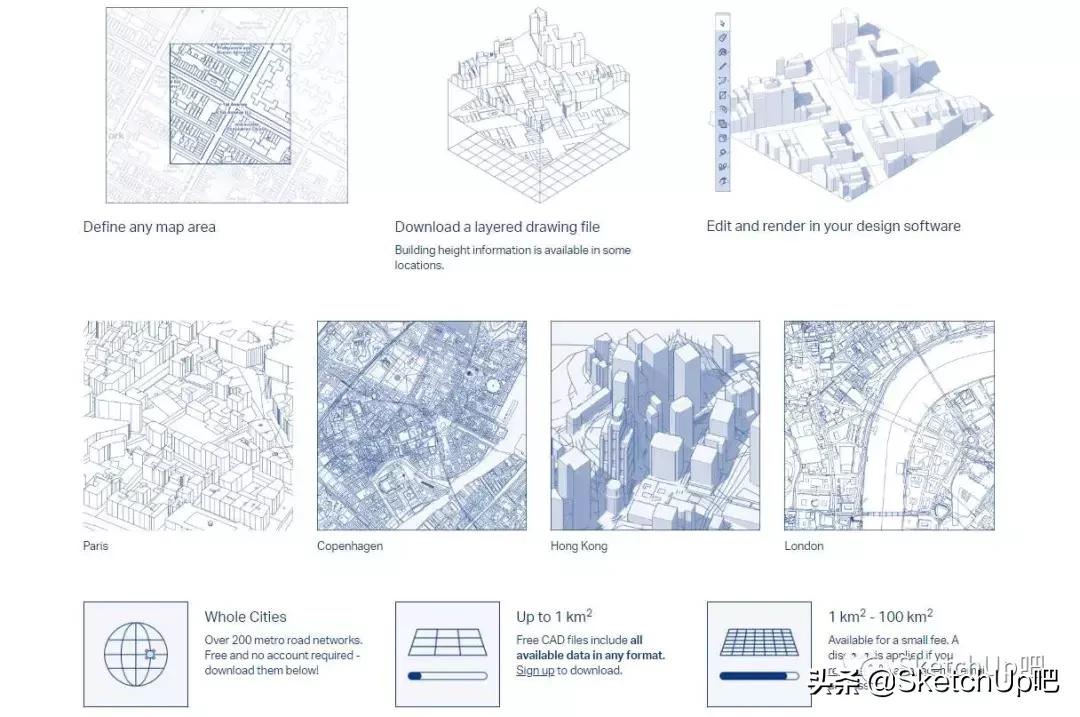

注册登录后即可使用，选择导出CAD文件（还能导出适用于SketchUp、Rhino、Ai等的文件）；

在地图上框选想要的范围（注意超过1KM²会收费，可以多*载下**几次将CAD拼起来），然后点击右下角CREATEFILE按钮，进入*载下**页。

点击DOWNLOAD即可*载下**。

除此之外，如果制作较简单的场地分析图，这里还有两个可以直接导出风格好看的地图图片的网站推荐给你：

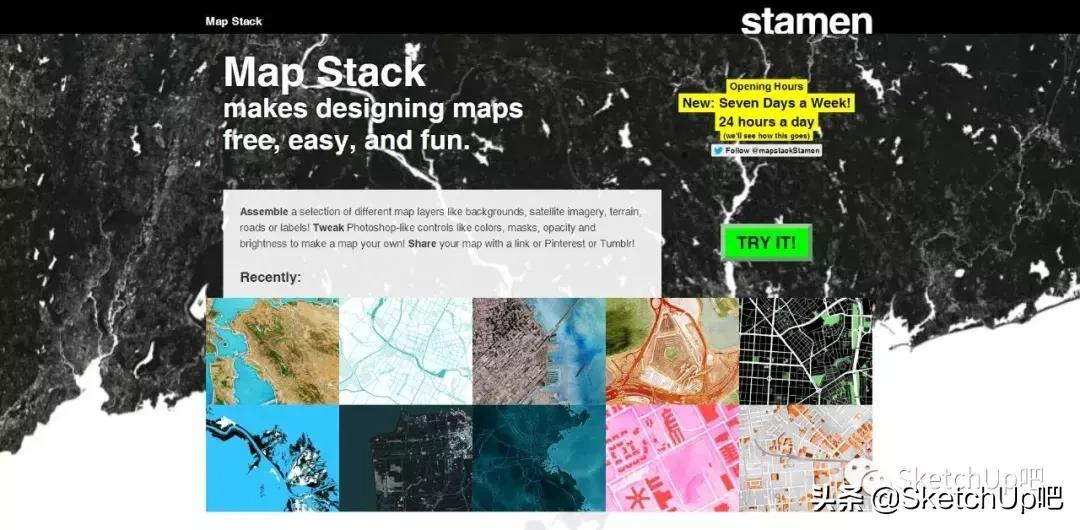

MAP STACK

http://mapstack.stamen.com/

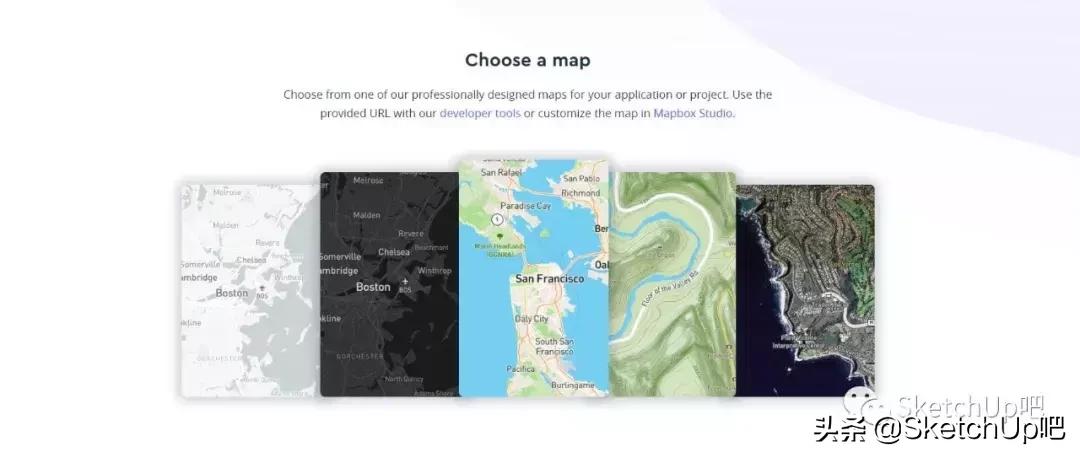

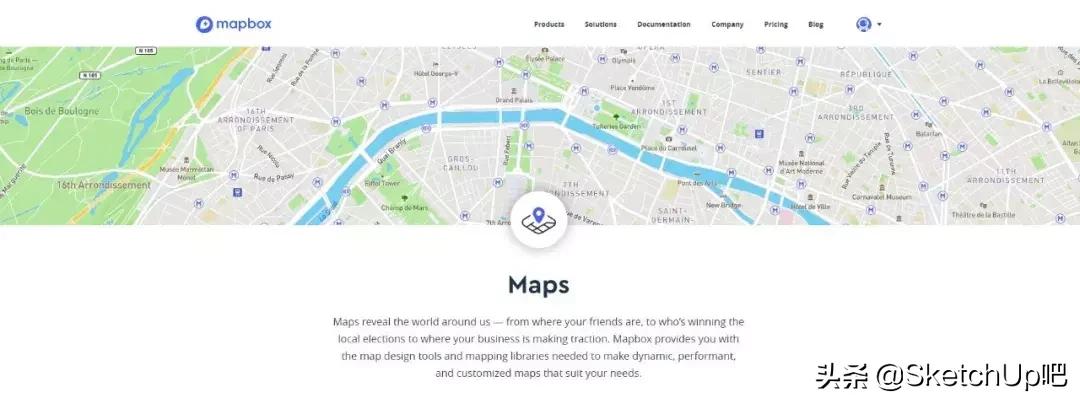

MAP BOX

https://www.mapbox.com/maps/

二、获取卫星地图

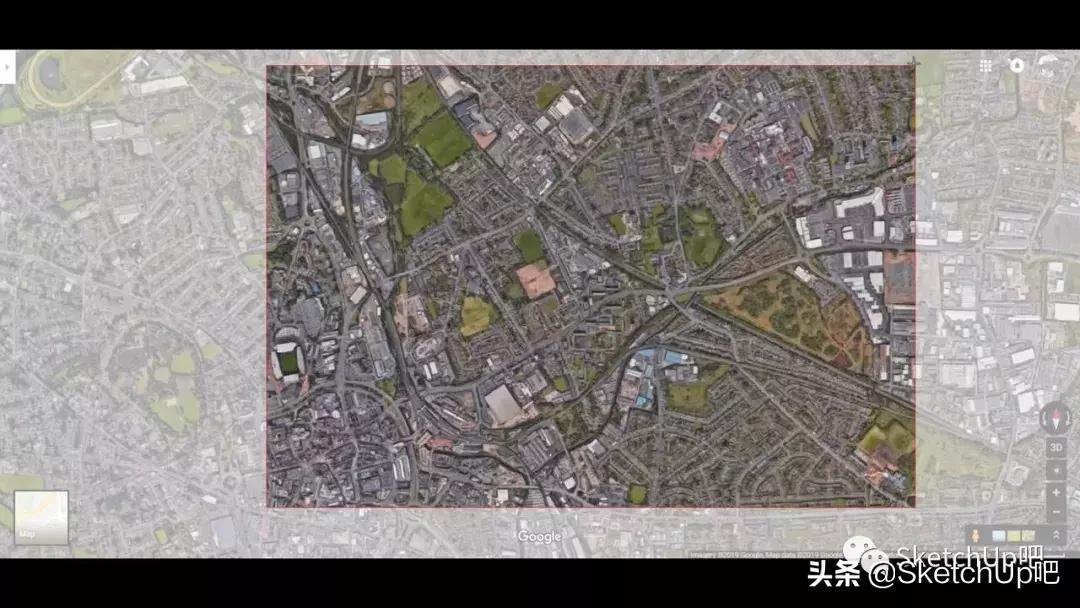

谷歌地图、百度地图、高德地图...都可以搞定。

三、Photoshop拼合底图

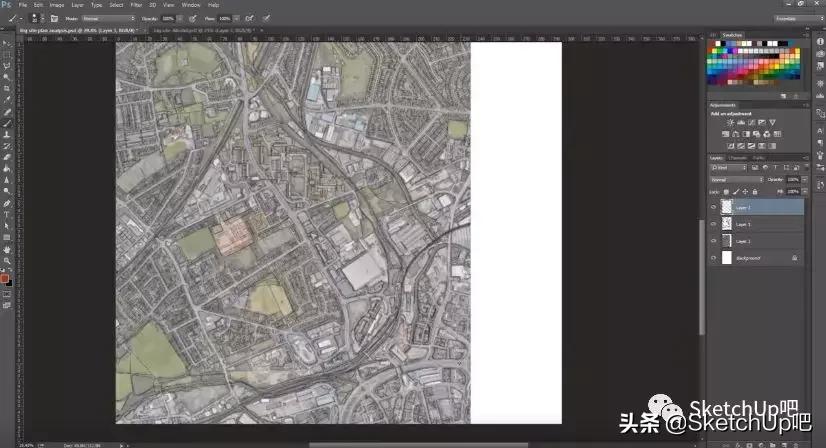

将线稿图和卫星地图调整到大小一致重合，添加白*图色**层调整透明度作为蒙版。

四、突出主要道路和视线

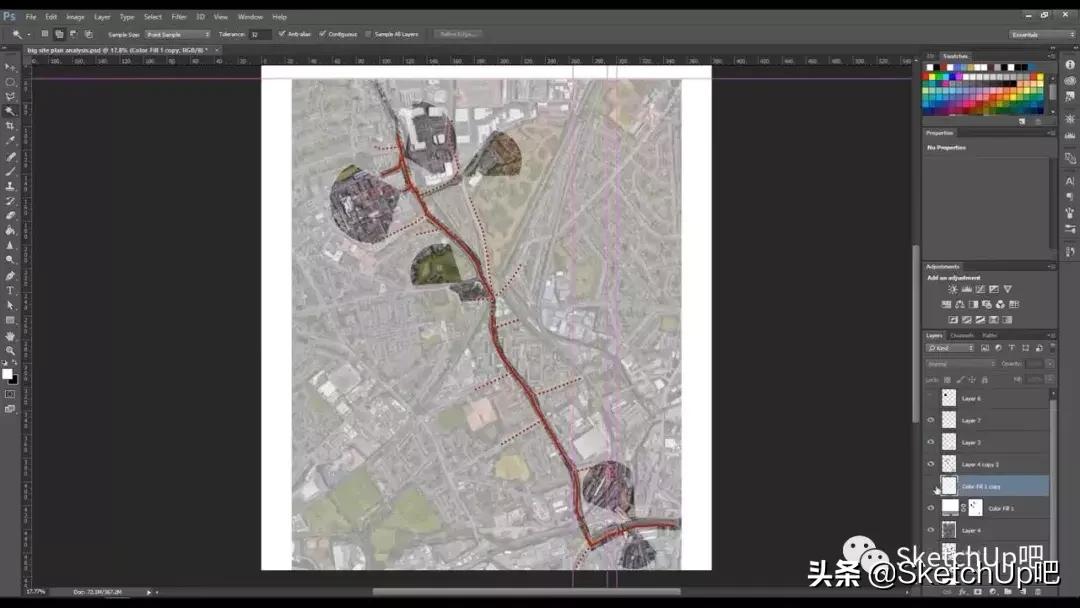

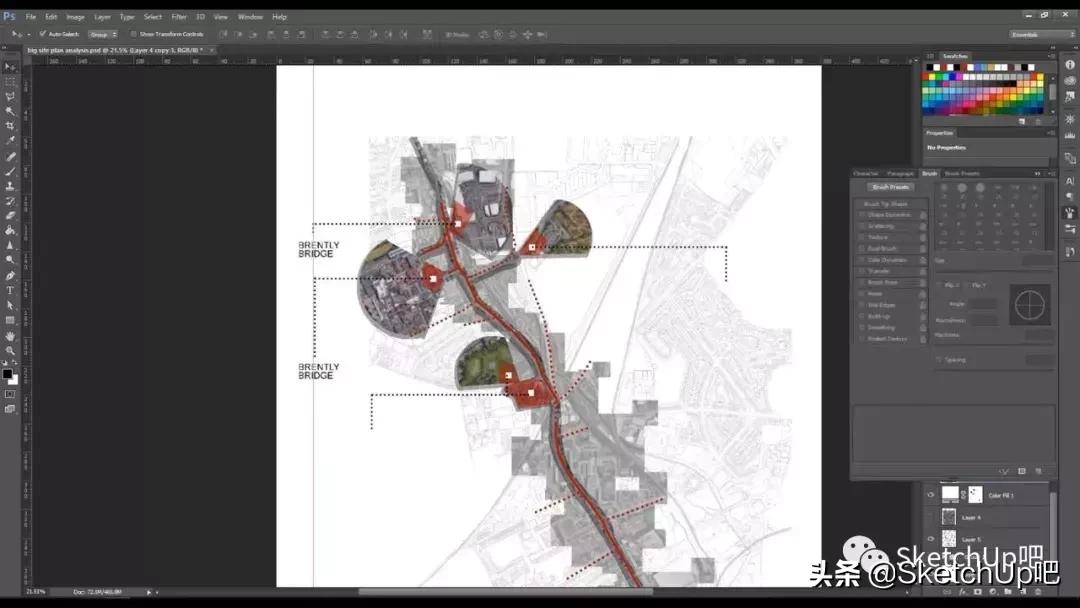

使用笔刷沿主要道路绘制实现和虚线，绘制扇形选区示意视线辐射；在创建副本图层调整透明度和饱和度形成阴影，增加层次感。

五、添加标记

将边缘地块非重点区域地块擦掉，形成留白突出中心区域。

使用正方形笔刷绘制有趣的背景样式，将节点地块标红，并增加白色方块使之更醒目。引伸出黑色虚线进行文字标注。

最终效果

进行最后的整体调色和纹理添加以达到相应的风格效果。

以及其他一系列的场地分析图排版方式——

小清新场地分析完整视频

戳这里观看完整视频

视频来自YouTube / 作者：Show it better

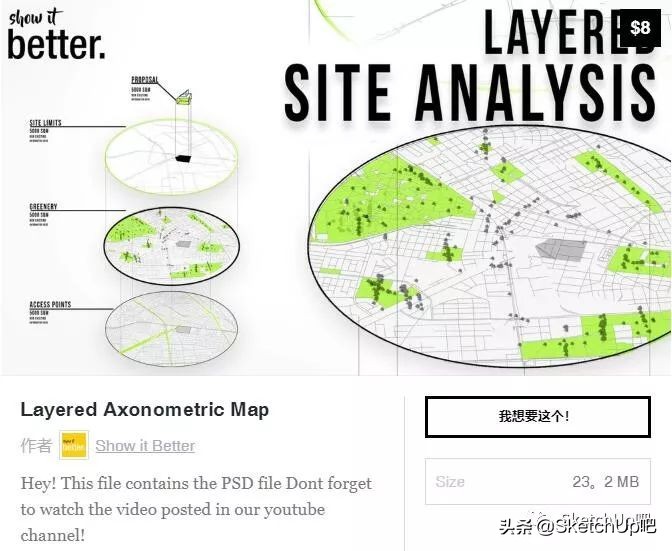

案例素材*载下**网址

https://gumroad.com/l/fnDvR
