GOM Scan 1 测量一个物体的两面

▌ 准备

在这次扫描中，使用自动转台可以让扫描这个零件变得非常简单。

当然，也可以使用测量面板或在测量过程中调整零件本身。

选择一个扫描模板后，GOM软件能在第一次扫描时自动确定曝光时间，并剪除背景。

▌使用转台

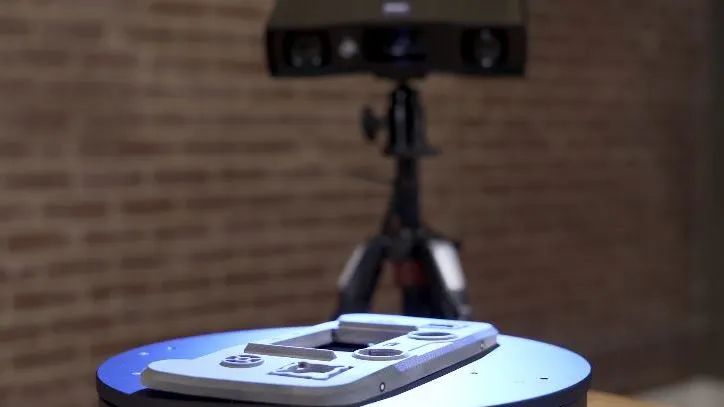

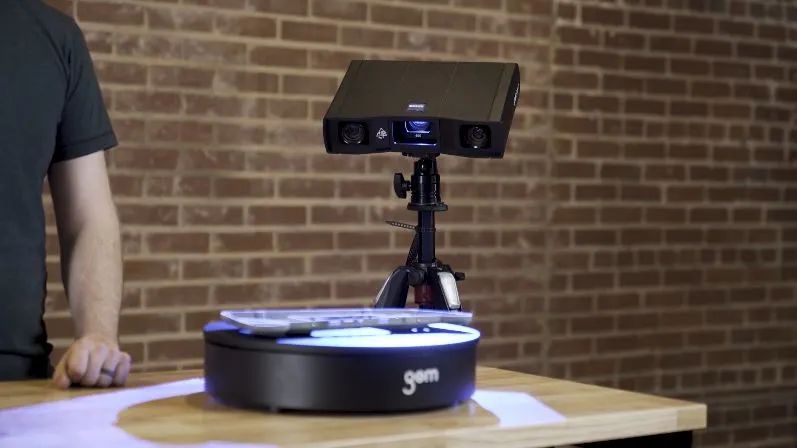

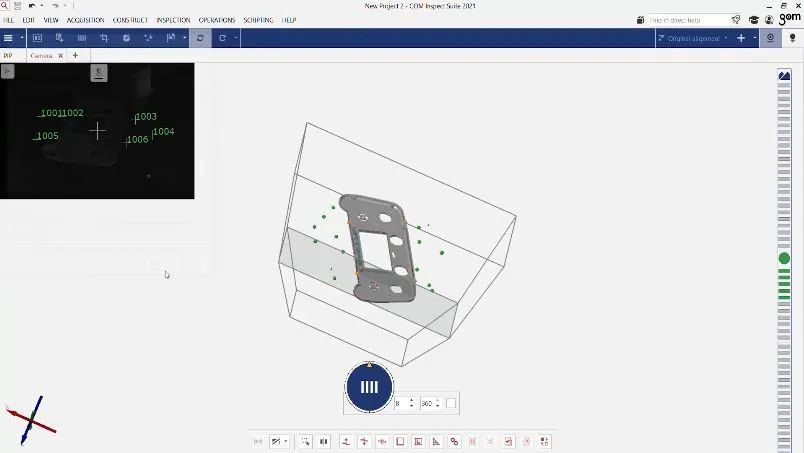

现在继续使用转台，选择8次旋转来扫描零件，点击图标开始测量。

以这种自动方式使用GOM Scan 1进行扫描非常容易，而且不受操作人员影响。

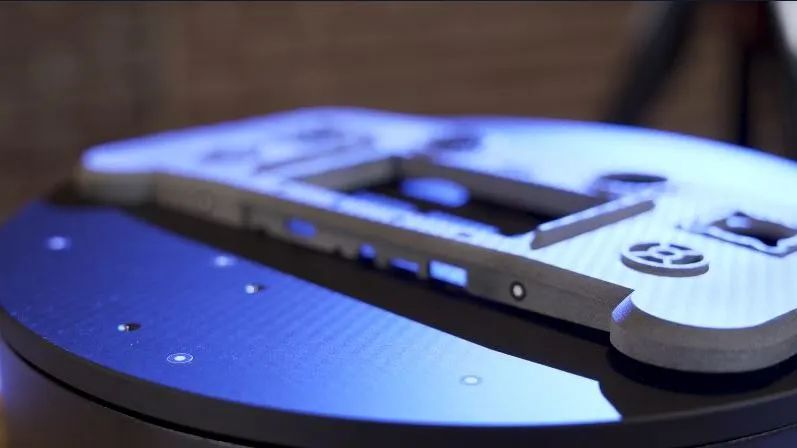

为了帮助顶部和底部的扫描对齐，可以在零件的侧面贴上几个参考点。这将使GOM软件稍后能够自动将零件的顶部和底部合在一起。

▌ 扫描零件的另一面

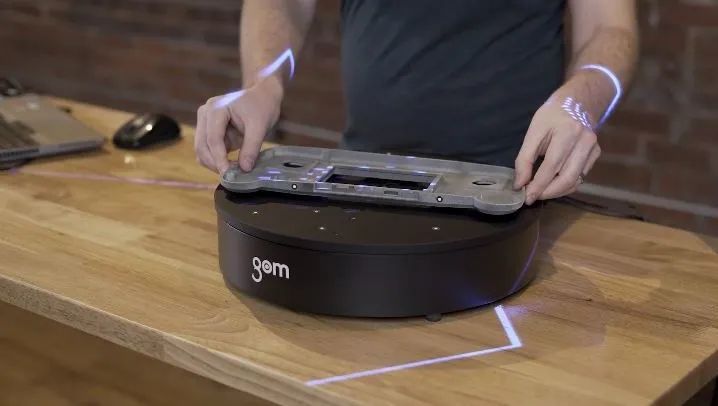

完成了零件顶部的扫描之后，将零件翻过来，扫描另一面。

GOM Scan 1扫描速度非常快，蓝光技术将数据噪声降至最低，光源确保获得尽可能准确和可重复的数据。

▌ 合并零件的两面

得益于自动转台，可以非常迅速地完成零件底部的扫描，就可以把零件的两面合并起来。

零件的两面都已经扫描完毕后，GOM软件会自动将其合并到一起。

▌ 查看扫描结果

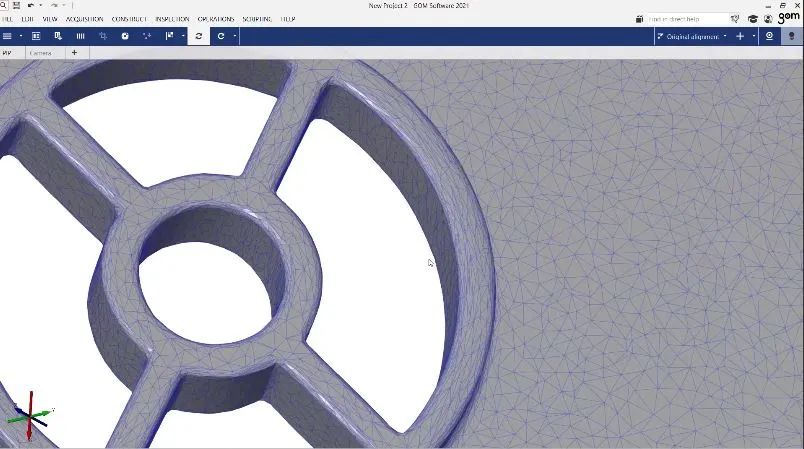

从扫描结果可以看到一个完整零件的精细网格，描述了零件的所有特征。

由于零件的两个面都已经扫描到，就有了一个完美的孪生数模。

GOM Scan 1 扫描精细的零件

在扫描任务中，精细的细节通常非常重要。使用GOM Scan 1不同版本的测头，扫描会变得非常容易。

GOM Scan 1有三种测头版本，测量范围分别为400mm、200mm和100mm，细节分辨率最高的是100mm版本。

下面以一个小雕像为例，展示GOM Scan 1是如何捕捉其细节的。

▌ 使用桌面支架

扫描小型零件，可以使用与大型零件一样的方法，即旋转零件。

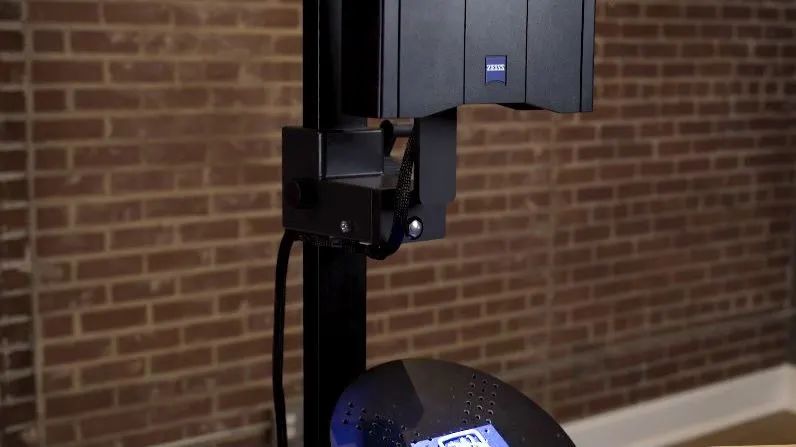

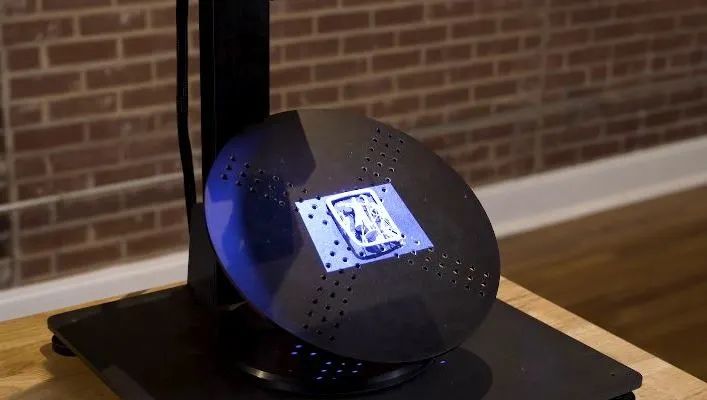

我们可以将GOM Scan 1装在三脚架上使用。对于这个装置，也可以将其安装在桌面支架上。

桌面支架可以稳定置于桌面上，物体支架则便于倾斜零件。

这时一点一点旋转来捕捉这个零件上的所有细节。

▌ 扫描带有精细特征细节的零件

GOM Scan 1扫描快速简单且不受操作人员影响。

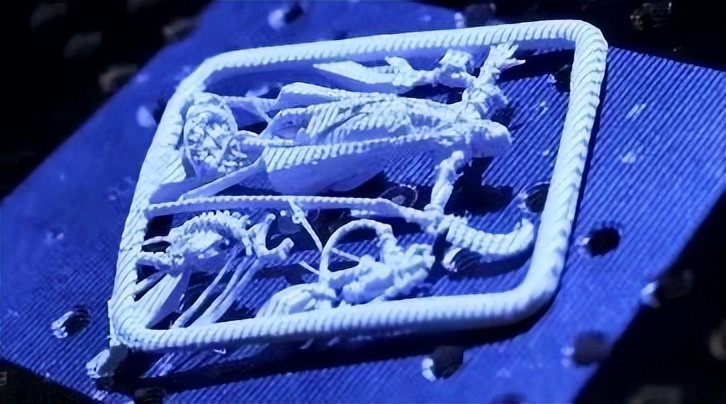

为了捕捉这个小型零件上的最小细节，可以使用GOM Scan 1的100mm版本。

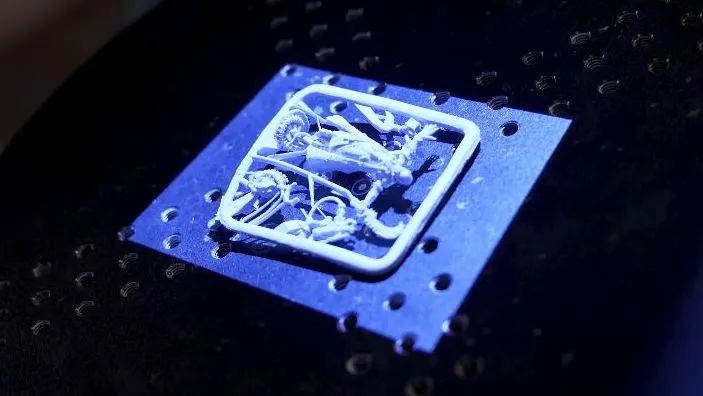

所有相机像素集中在100 mm的范围里，并在零件表面投射极小的条纹。

▌ 结果

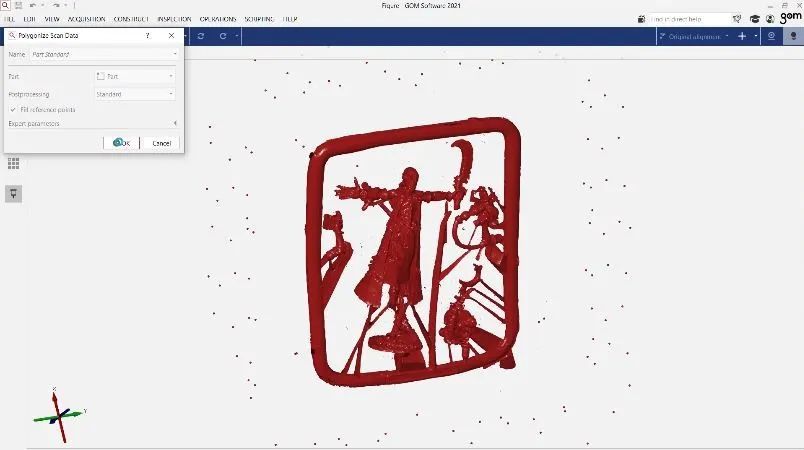

在捕捉到所需的全部数据后，只要点击旗帜图标即可创建最终结果，开始多边化处理过程。

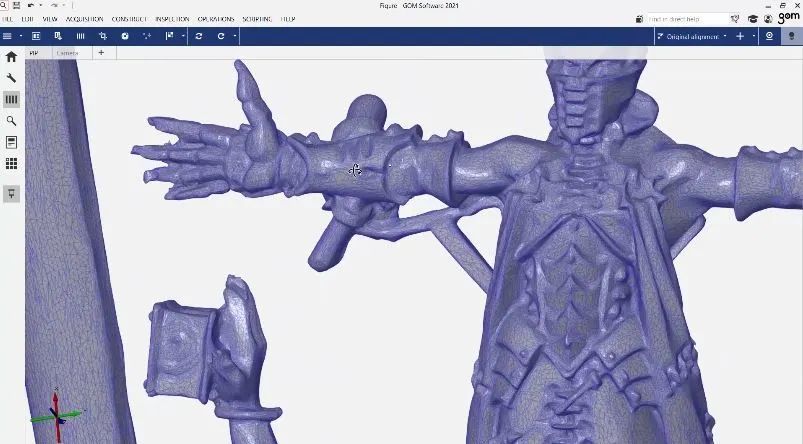

最后得到的结果是一个精细的网格，可用于3D打印，逆向工程或检测。

这个扫描结果有超过一百万个点，并针对最小细节做了优化。

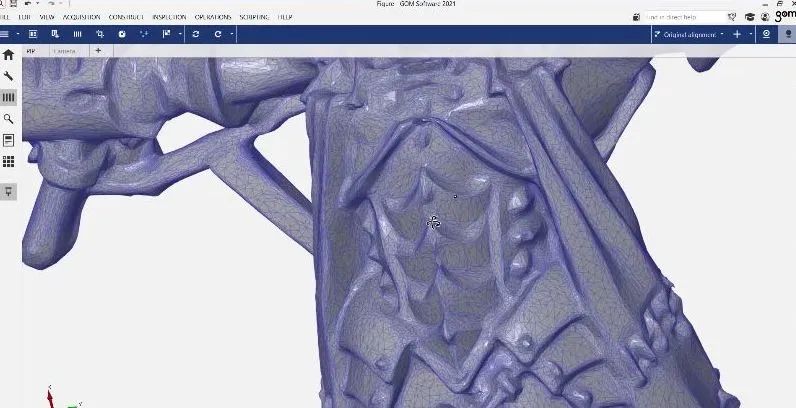

在弯曲的区域，网格算法自动保留了更多的点。而在比较平坦的区域，点的密度会更低一些。

这些准确详细的网格给逆向工程，三维可视化，甚至3D打印奠定了完美基础。
