涉及型号，所有

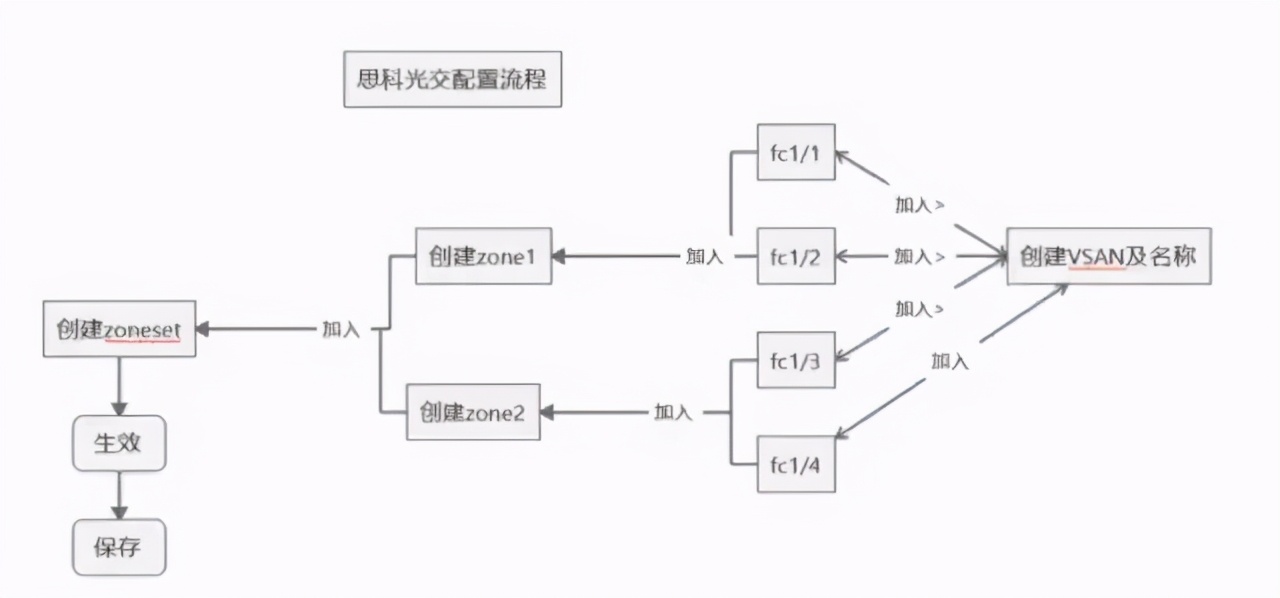

思科光纤交换机的配置逻辑图

思科交换机如何配置成普通交换机,思科模拟器三层交换机ospf配置

简单配置MDS光纤交换机的步骤为

创建VSAN -> 添加相关端口到此VSAN -> 创建ZONE -> 添加ZONE成员 -> 创建ZONESET -> 添加ZONE到ZONESET中 -> 激活ZONESET

•Zone 就是zone名称 zoneset就是cfg名称，叫vsan•zone要可用，vsan也要可用•zone是加入wwn，vsan是加入fc1/1端口

基础命令

巡检命令

命令说明terminal length 0取消手工翻屏功能show run显示当前配置show zone显示当前配置的ZONE的信息show zoneset显示当前配置的ZONESET的信息show interface fc1/1显示端口fc1/1信息show zone activate显示当前活动的ZONE信息show zoneset activate显示当前活动的ZONESET信息show flogi database detail查看交换机端口连接的HBA卡的WWN号copy run start保存当前配置show license all显示所有的licenseshow license hostid显示所有hostidshow int查看是否up端口show interface brief查看所有端口信息show int transceiver端口光信号show int detail-counters详细端口信息show fcns database vsan查看vsansh version查看版本信息Show vsan查看所有的vsan信息Show vsan me查看vsan中存在的端口

硬件相关

命令说明sh environment *fan *power查看各个模块的状态sh processes cpu查看CPU使用率sh processes cpu historyCPU相关show processes memory内存使用率sh inventory硬件配置信息

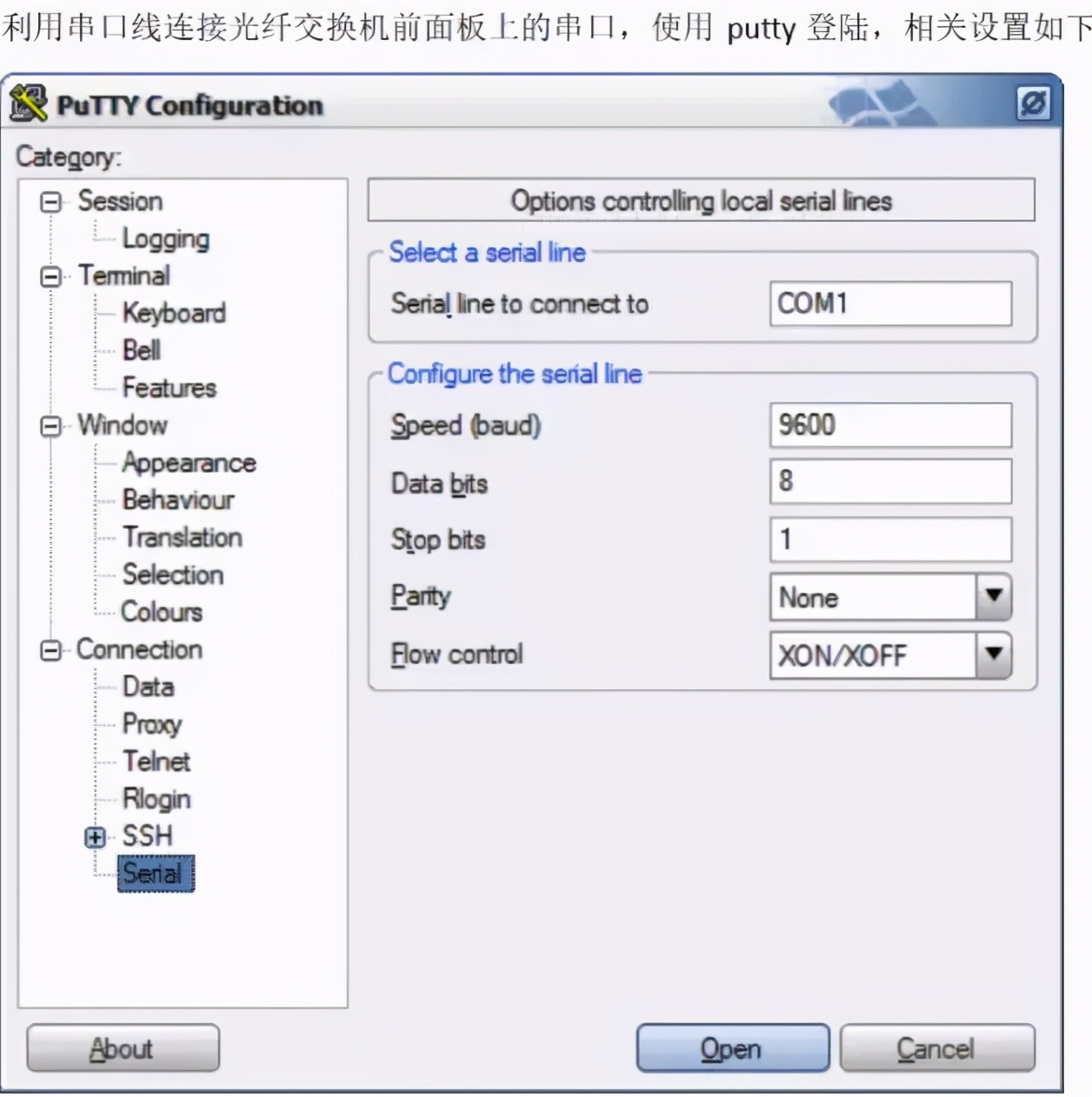

串口登入方式

思科交换机如何配置成普通交换机,思科模拟器三层交换机ospf配置

配置案例

第一：

    确认wwn的端口位置  核对有没有异常    sh flo database  | in wwn

第二：

    确认端口所在的vsan里面,有些存在两个vsan    sh vsan (num 可加可不加) me

第三;

    确认zoneset里面是否有已创建的zone信息    Show zoneset active | in

第四：

    Conf t
    创建zone。  test01为zone名称
    zone name test01 vsan 1
    member pwwn 50:00:00:e0:d4:33:19:89 #基于wwn加入
    member interface fc1/8 #基于端口加入

    Exit
    End
    Show zone | beg  wwn
    可以看到信息,到这里还没有生效

第五：

如果是新增 wwn或者端口，该步骤可用直接跳过

    zoneset 设置  一般情况下 默认一个zoneset配置就行，如果有多个需要注意,配置为System_VSAN1
    Conf t
    show zoneset active 查看名称，查看是否重复zone或者wwn
    将zone添加到vsan 里面
    zoneset name System_VSAN1 vsan 1
    member test01
    End
    查看是否已经在run里面,这时已经生效
    show run | beg test01

第六：

      将vsan 设置为可用,意思是将System_VSAN进行reload。
      zoneset activate name System_VSAN1 vsan 1

第七：

    将运行配置 复制到启动配置，否则重启失效
    copy running-config startup-config

(来源：IT运维圈ITQ168·微信ID：jxitquan)
