电气接线图概述

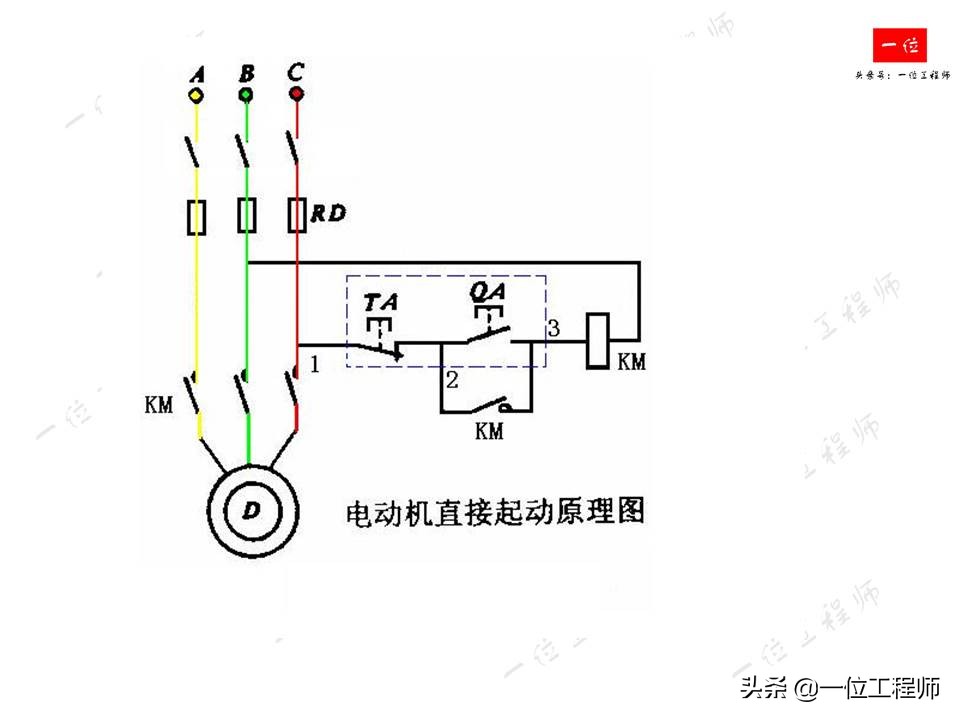

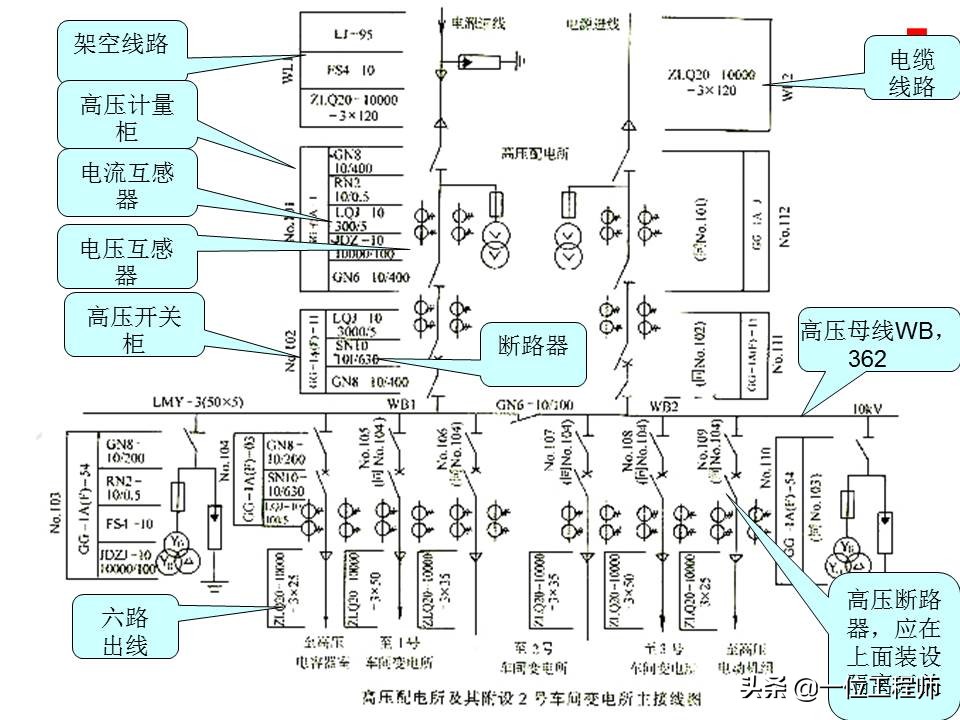

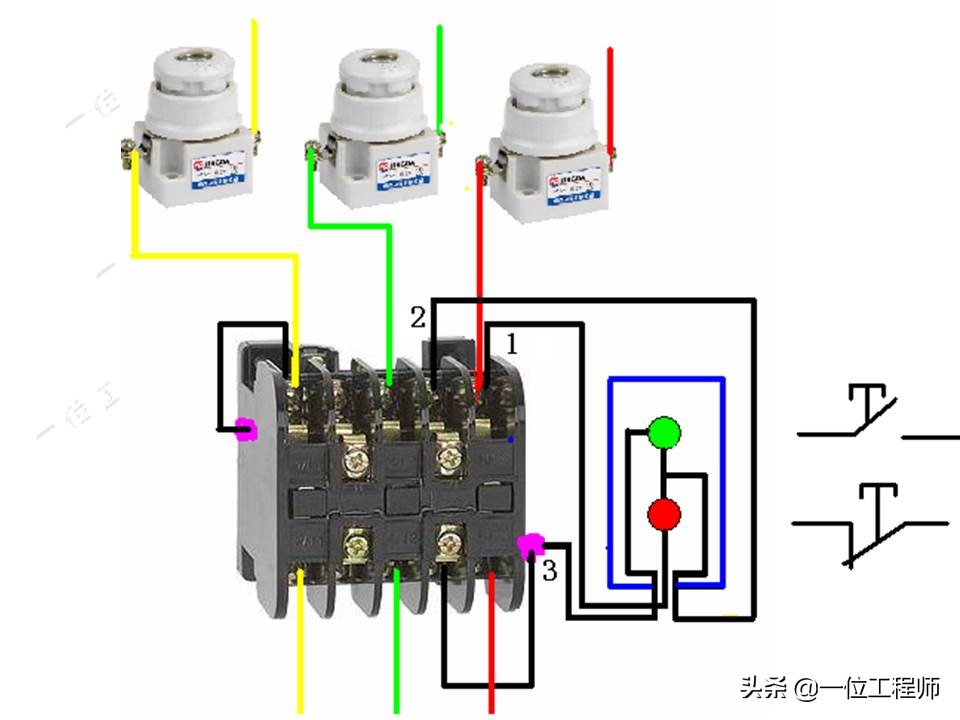

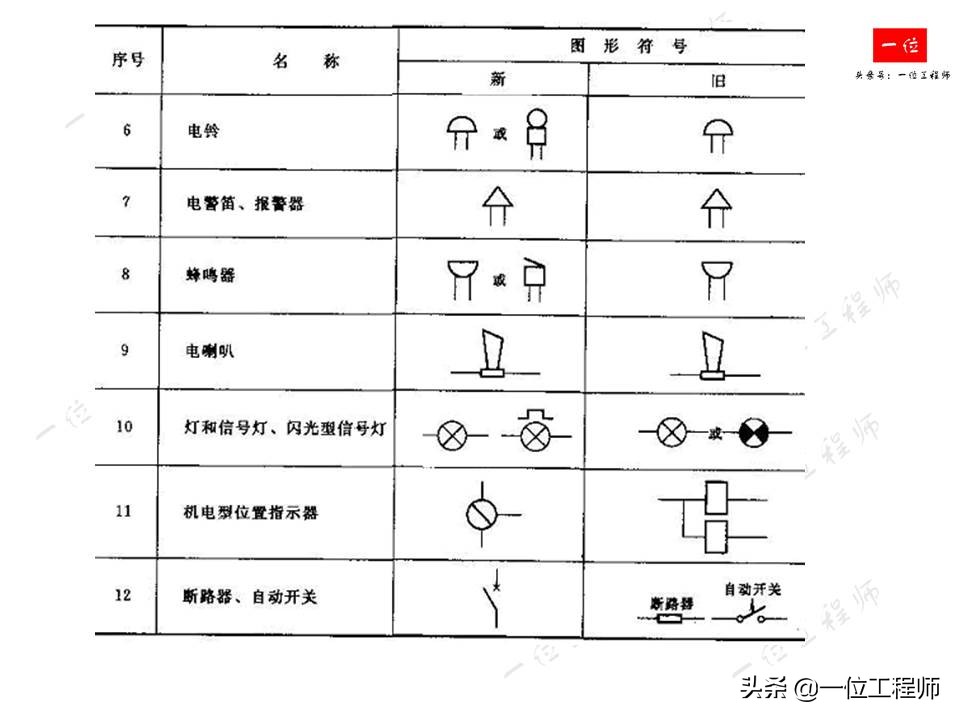

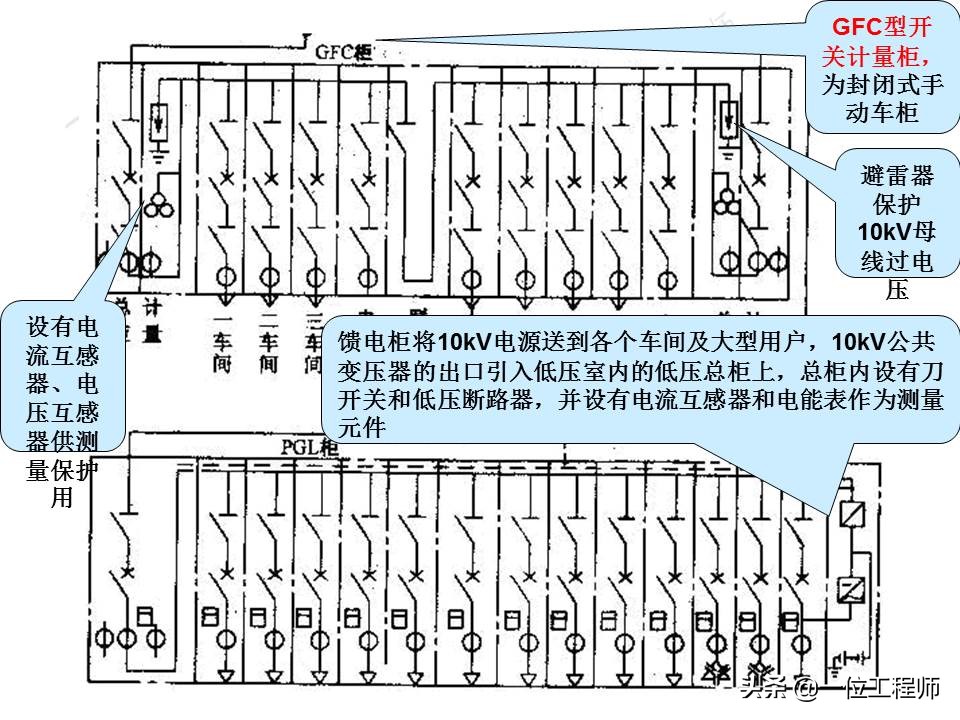

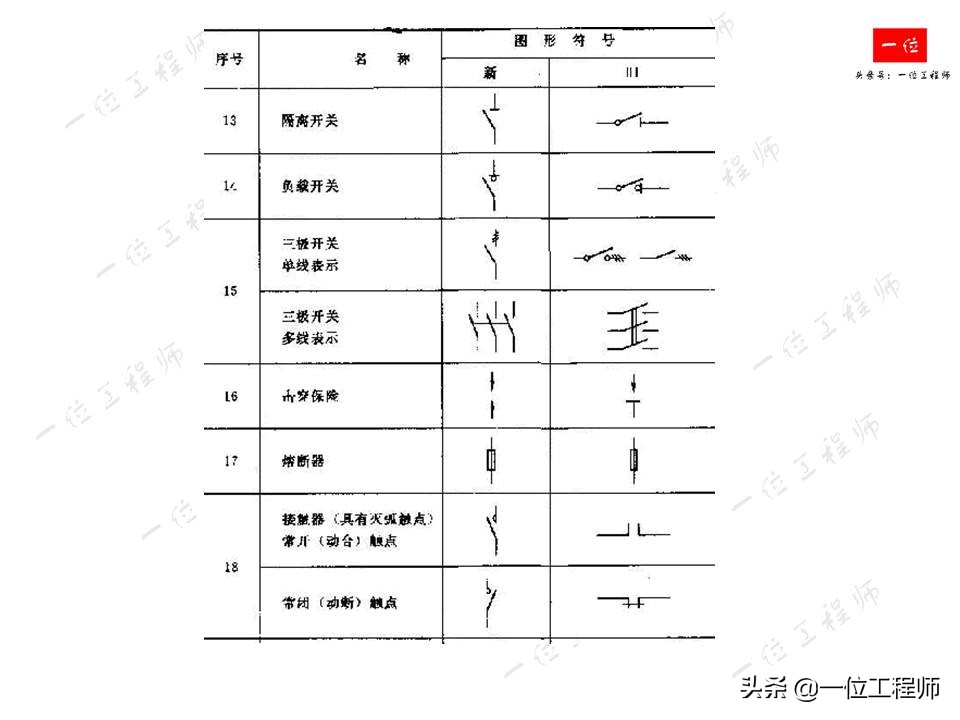

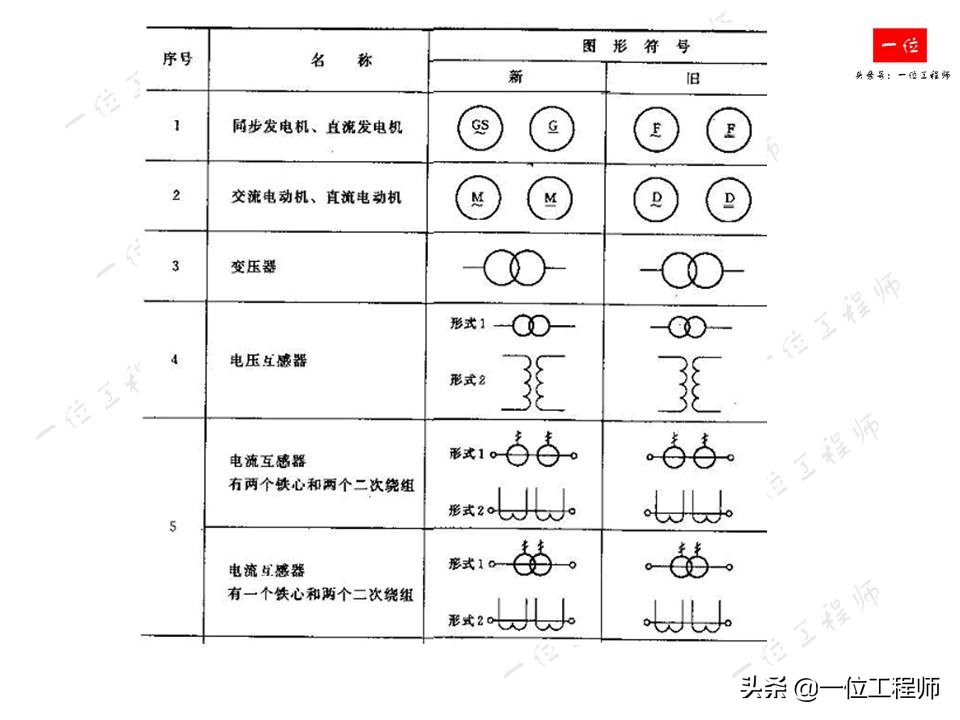

电气符号

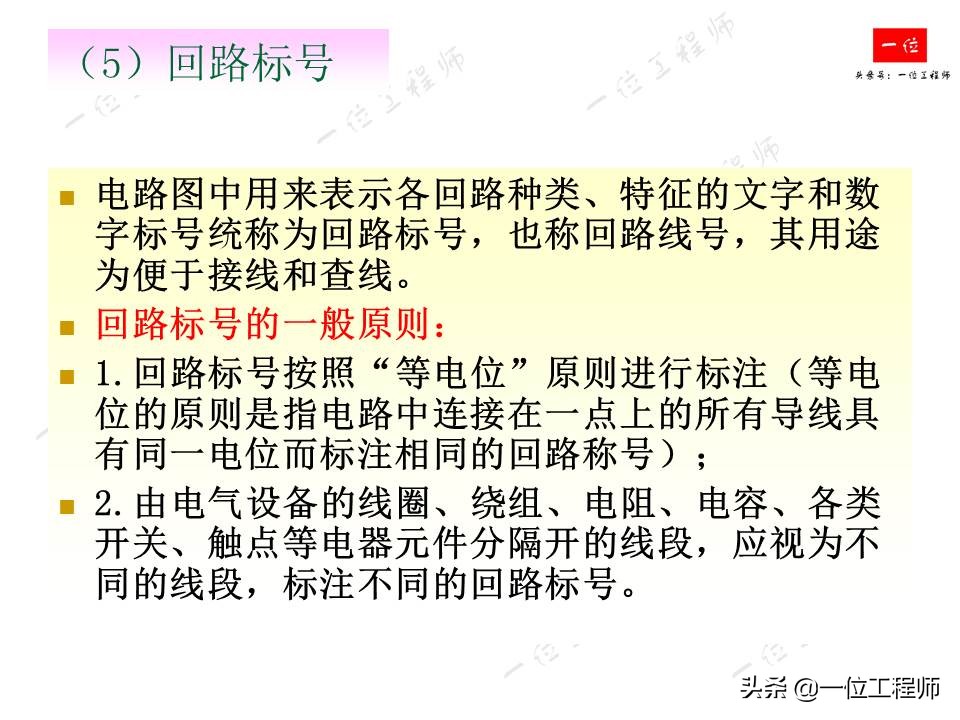

电气符号包括图形符号、文字符号、项目代号和回路标号等.

它们相互关联，互为补充，以图形和文字的形式从不同角度为电气图提供了各种信息。

以文字符号为例

1）基本文字符号

基本文字符号主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分.比如M-母线。

2）辅助文字符号

电气设备、电气装置和电器元件的功能、状态和特征用辅助文字符号表示，一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用缩略语或约定俗成的习惯用法构成，通常不能超过三位字母。

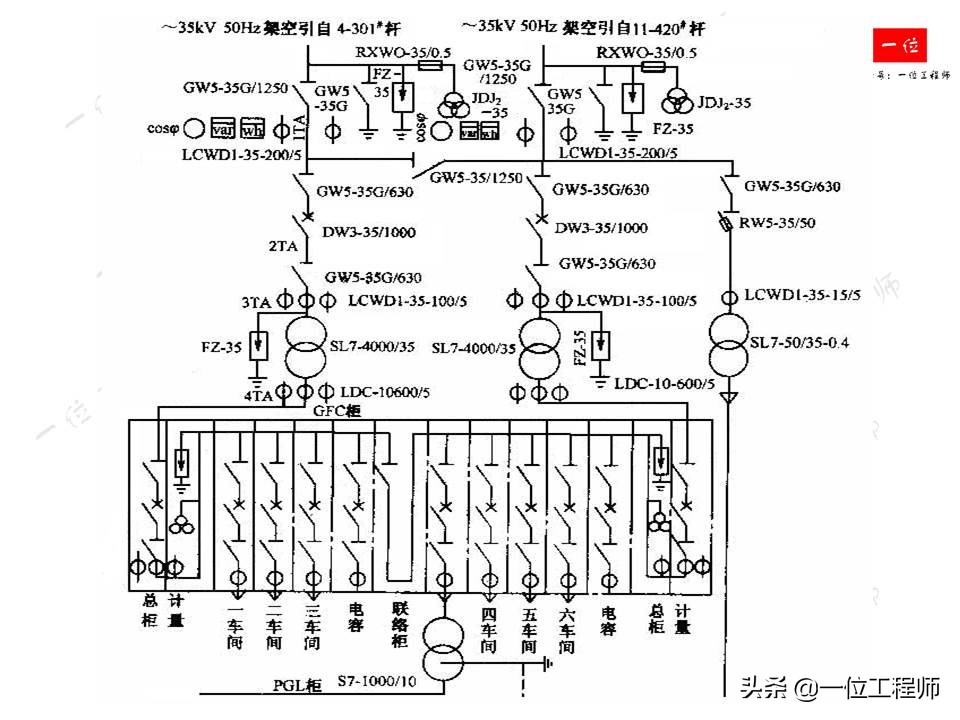

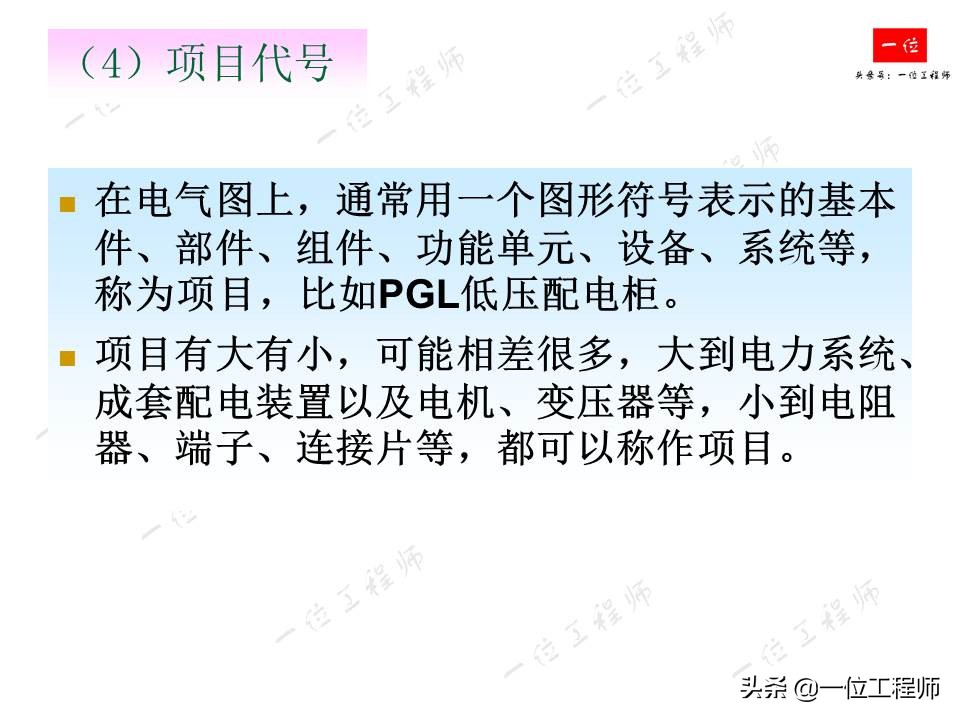

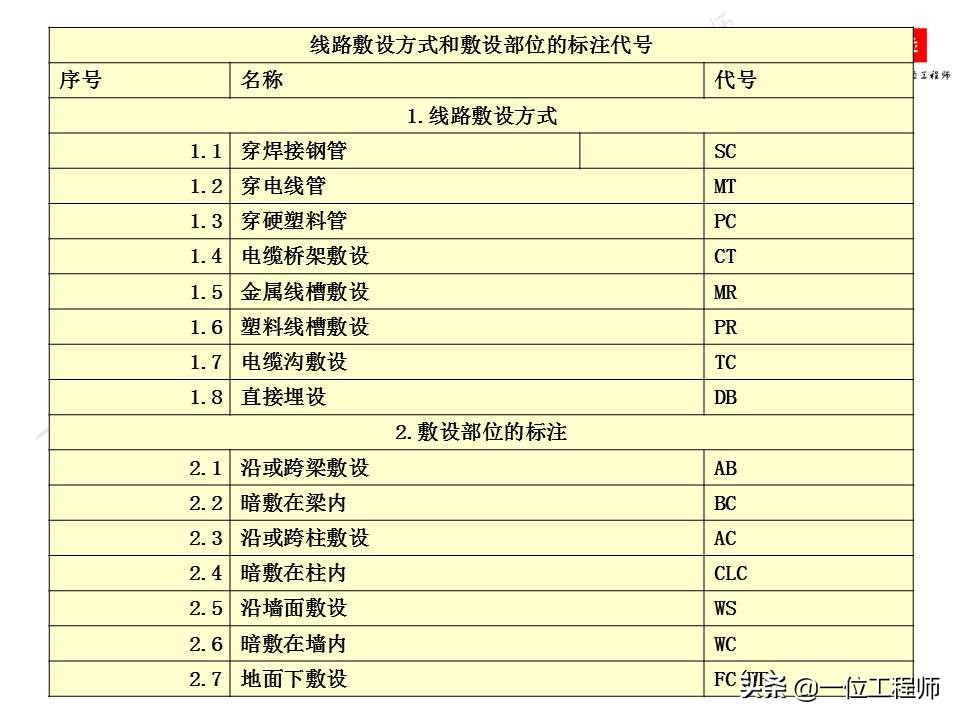

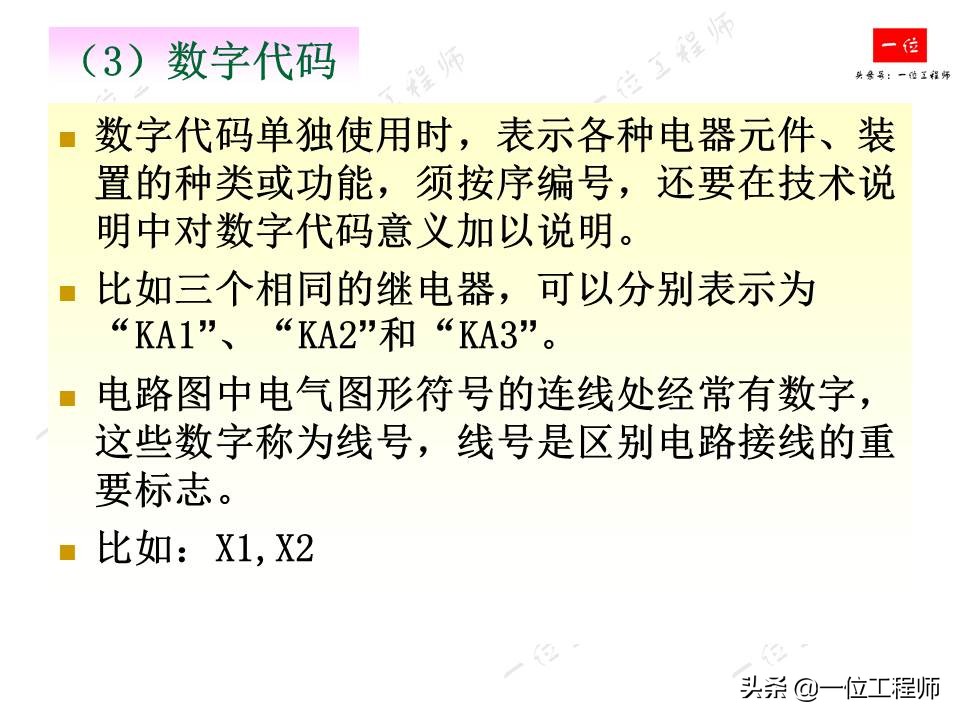

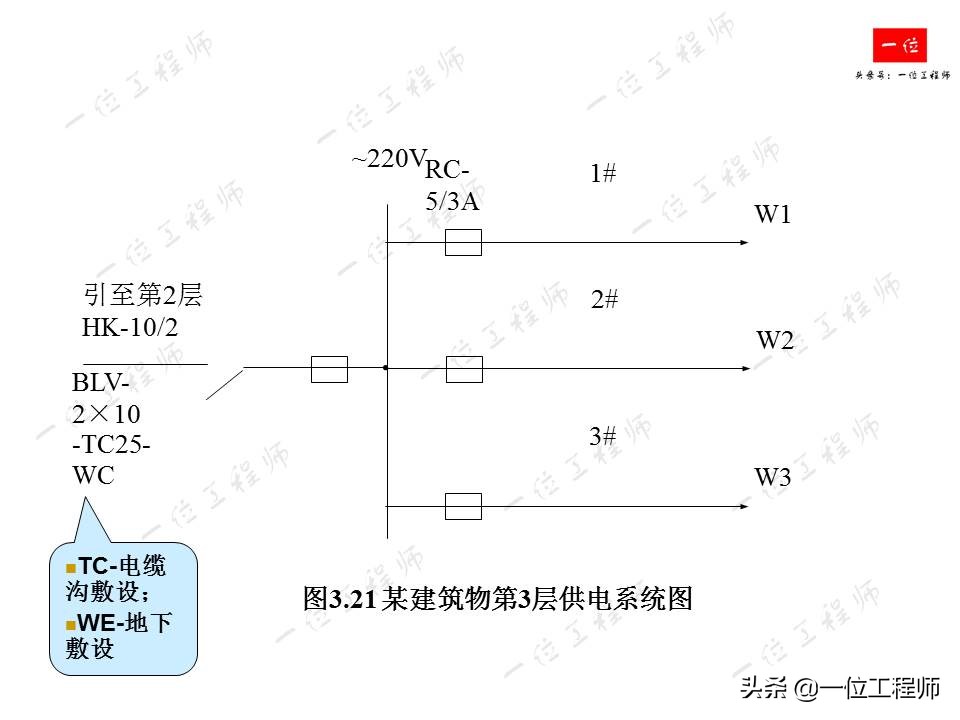

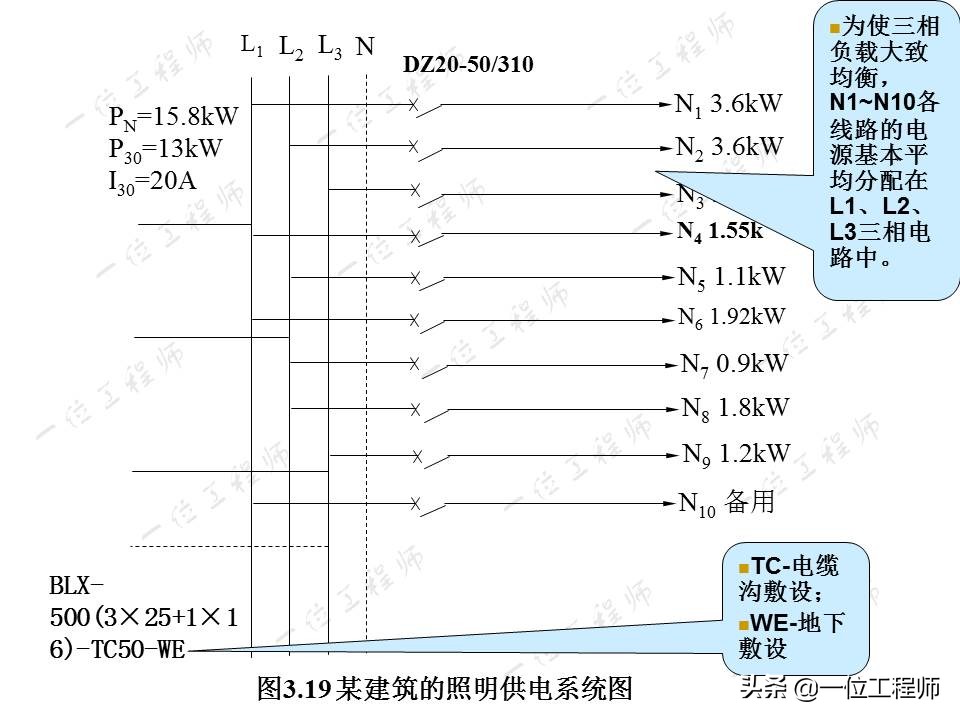

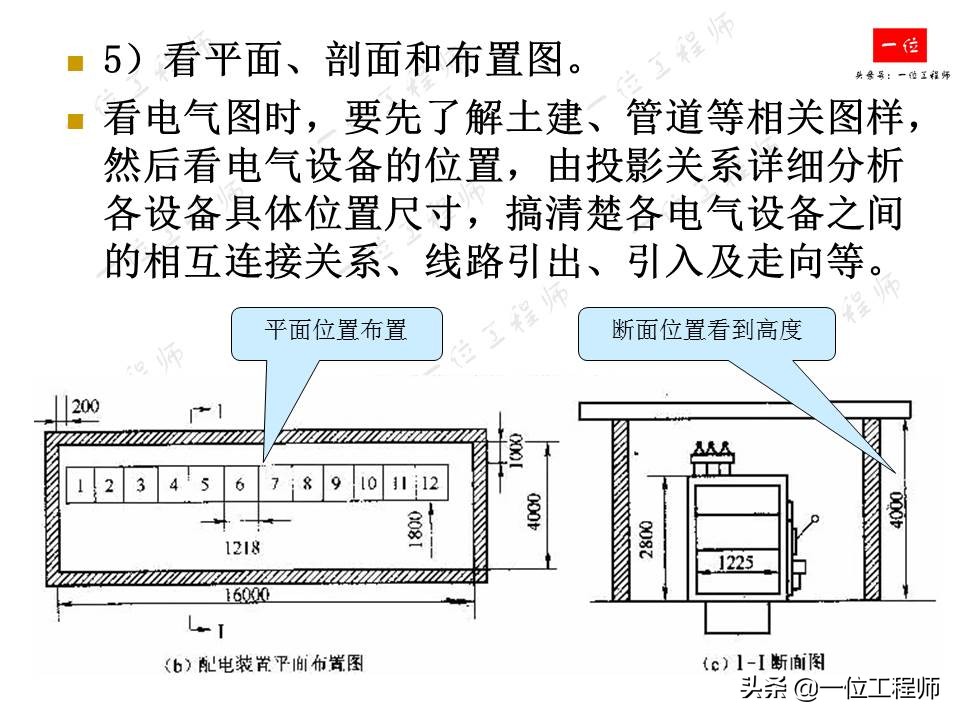

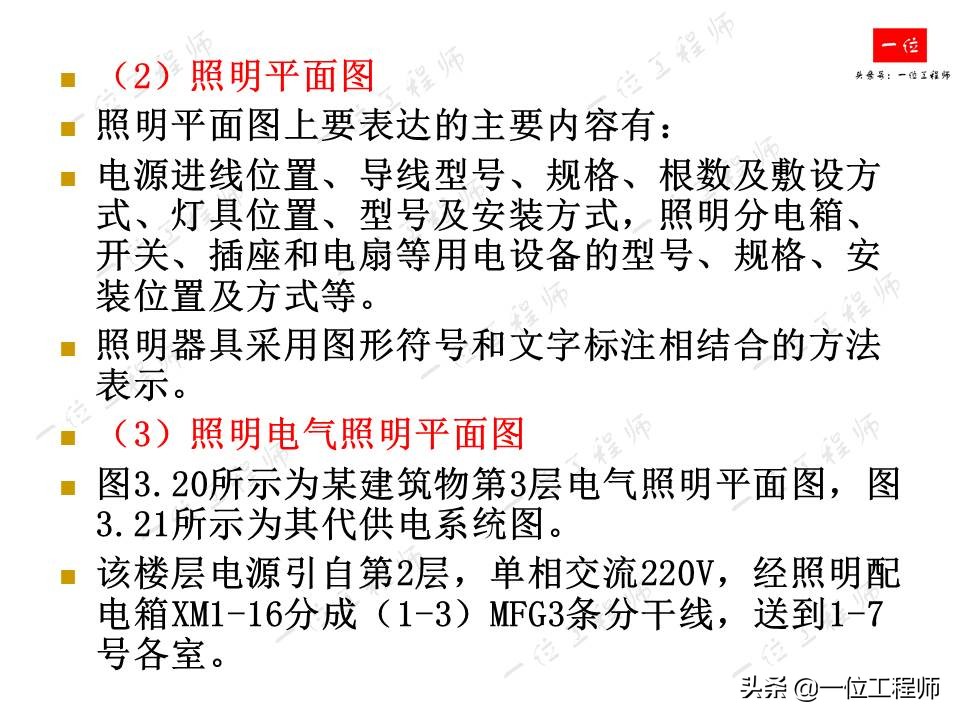

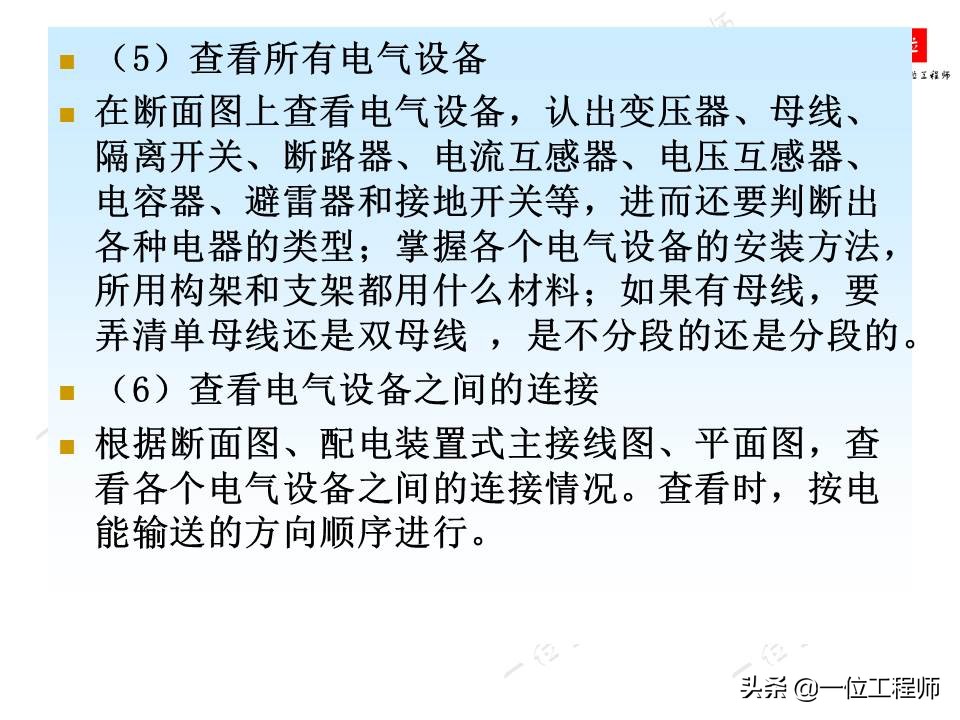

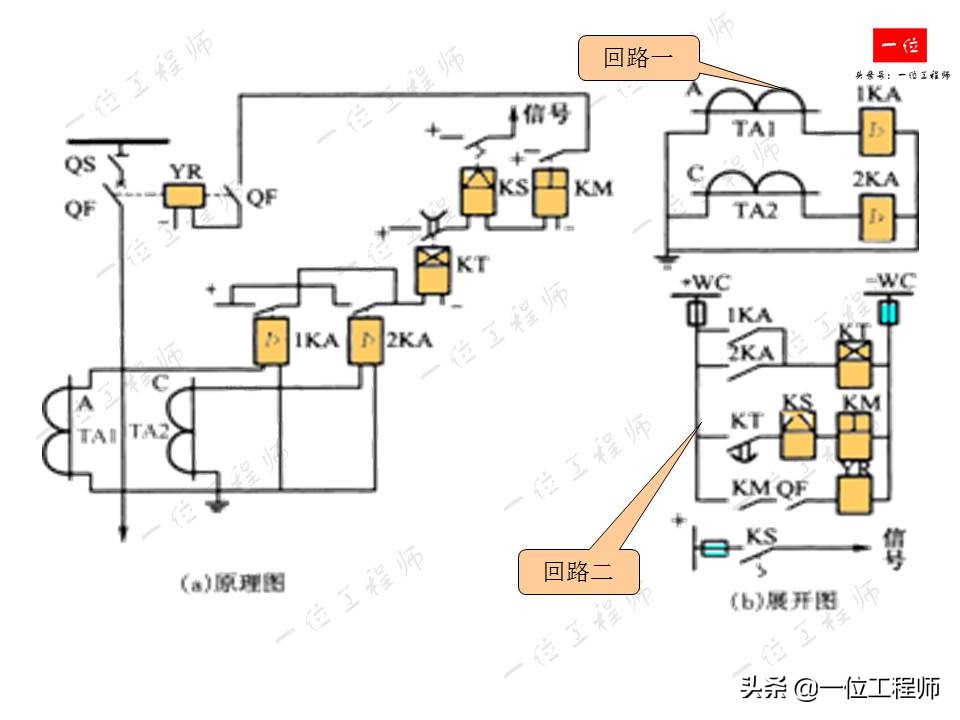

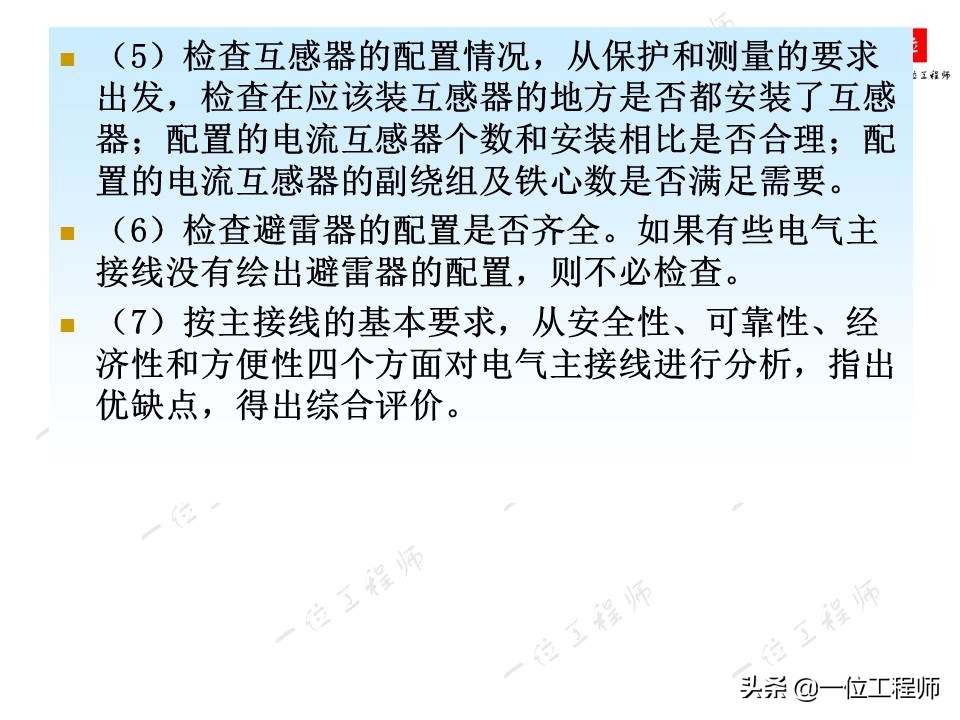

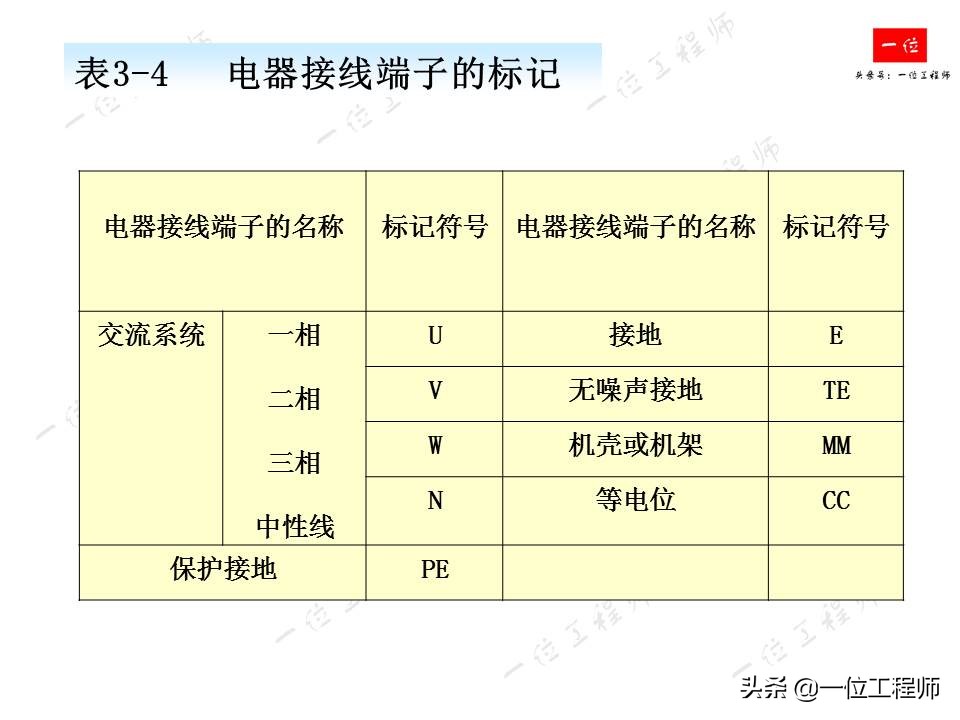

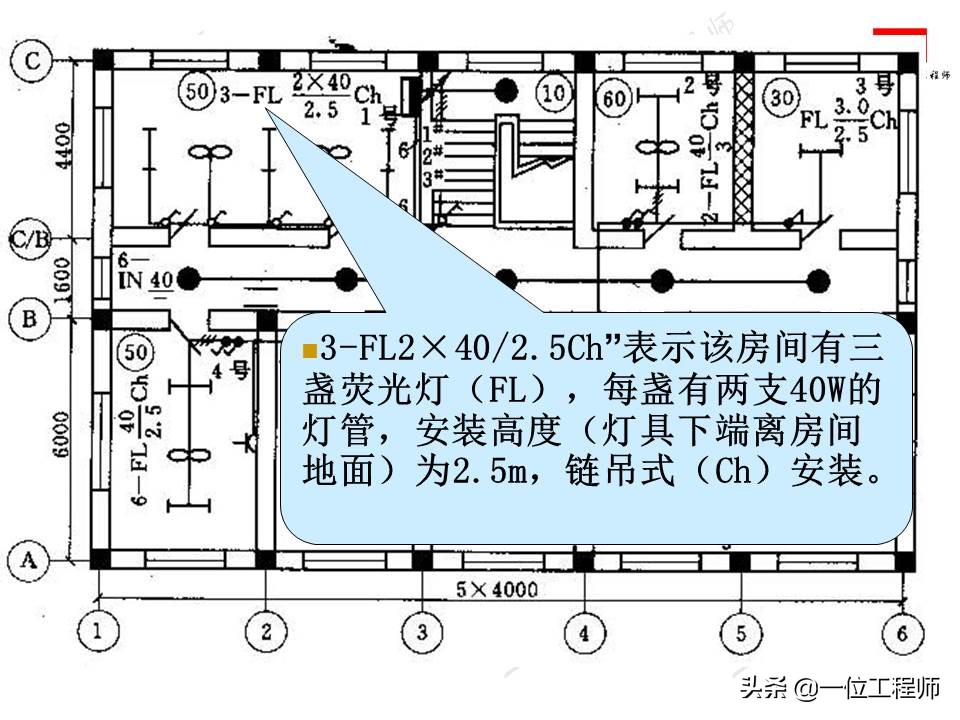

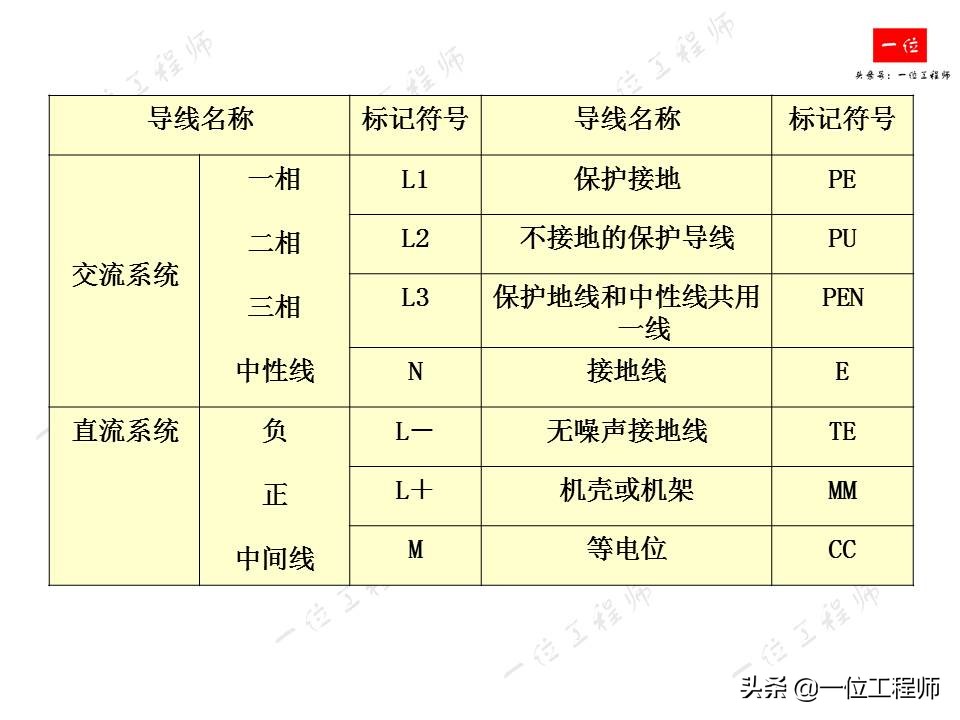

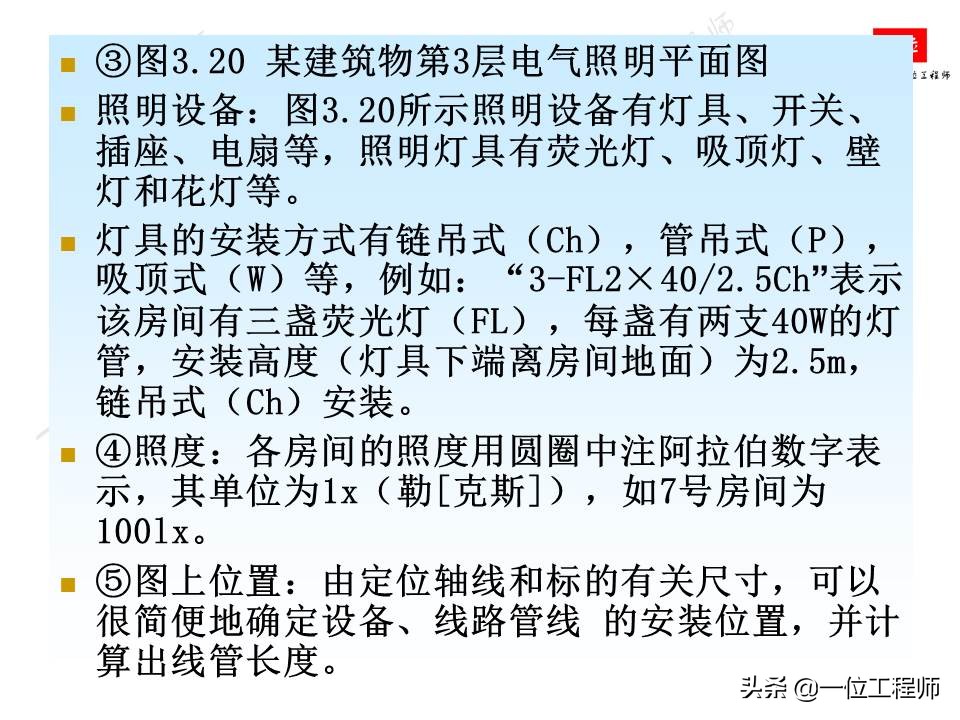

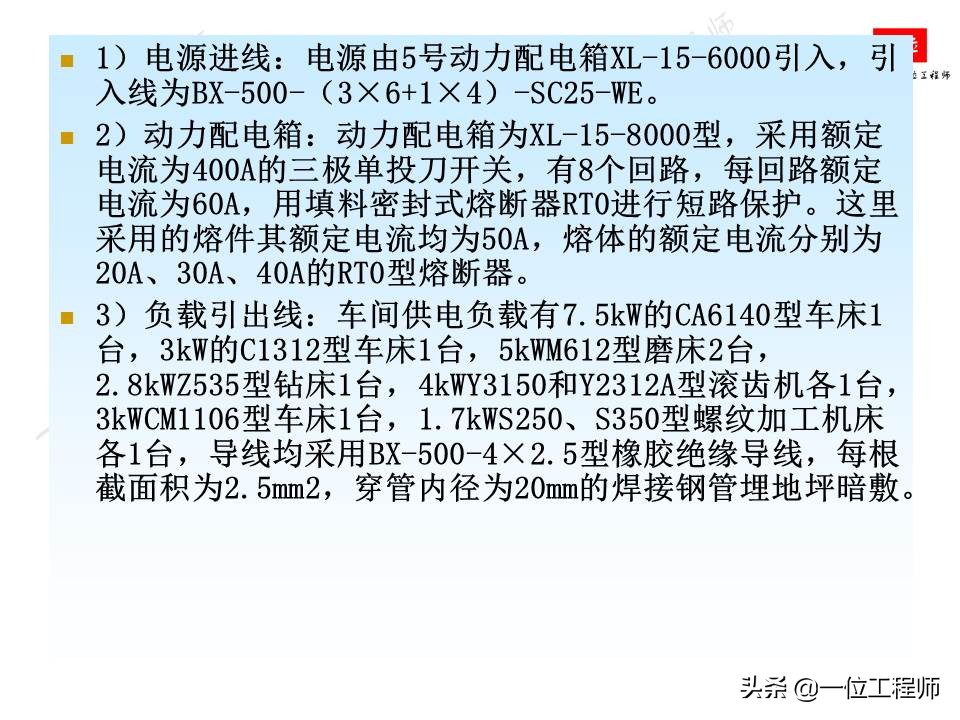

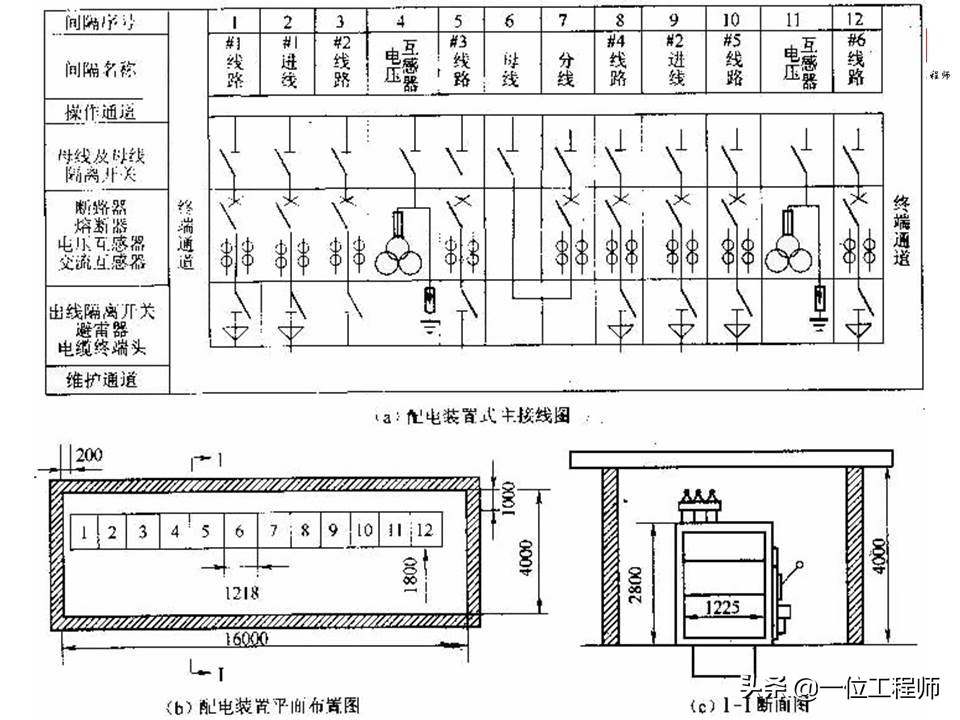

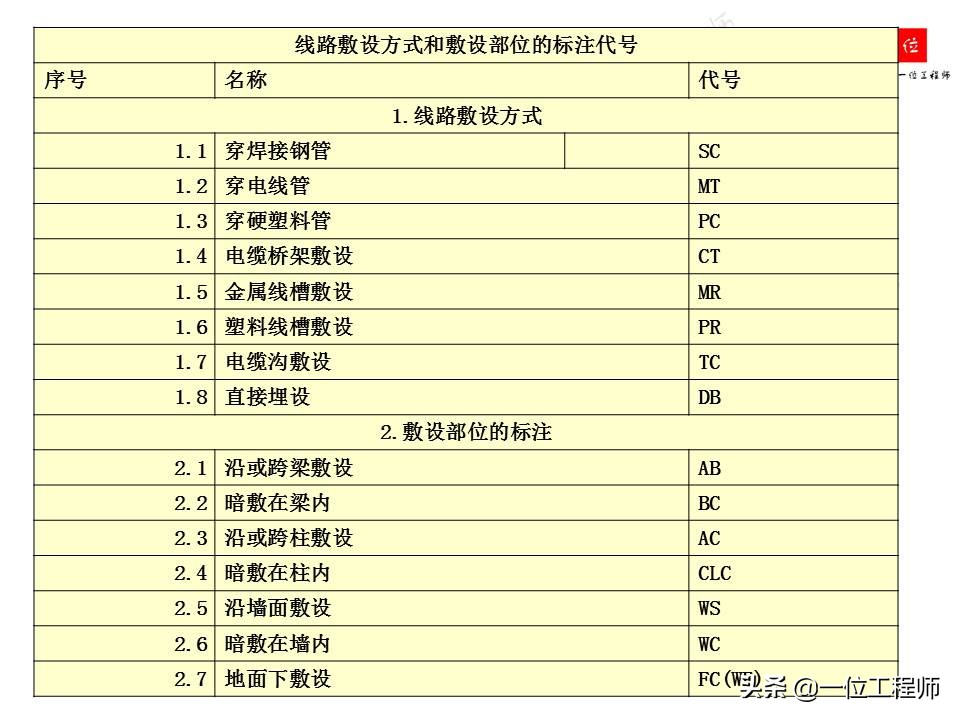

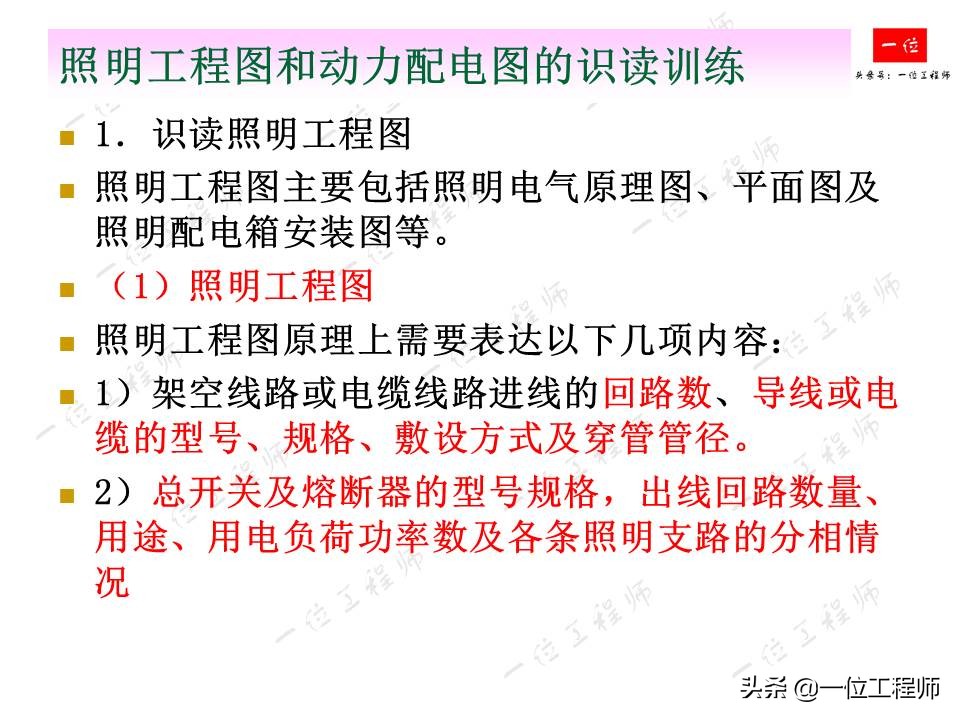

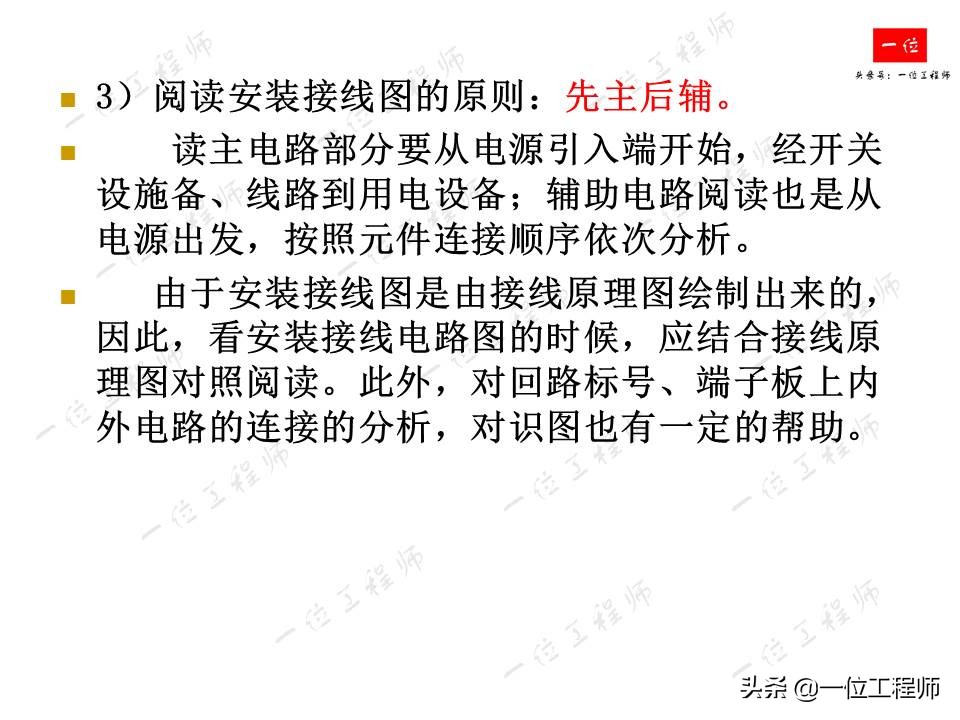

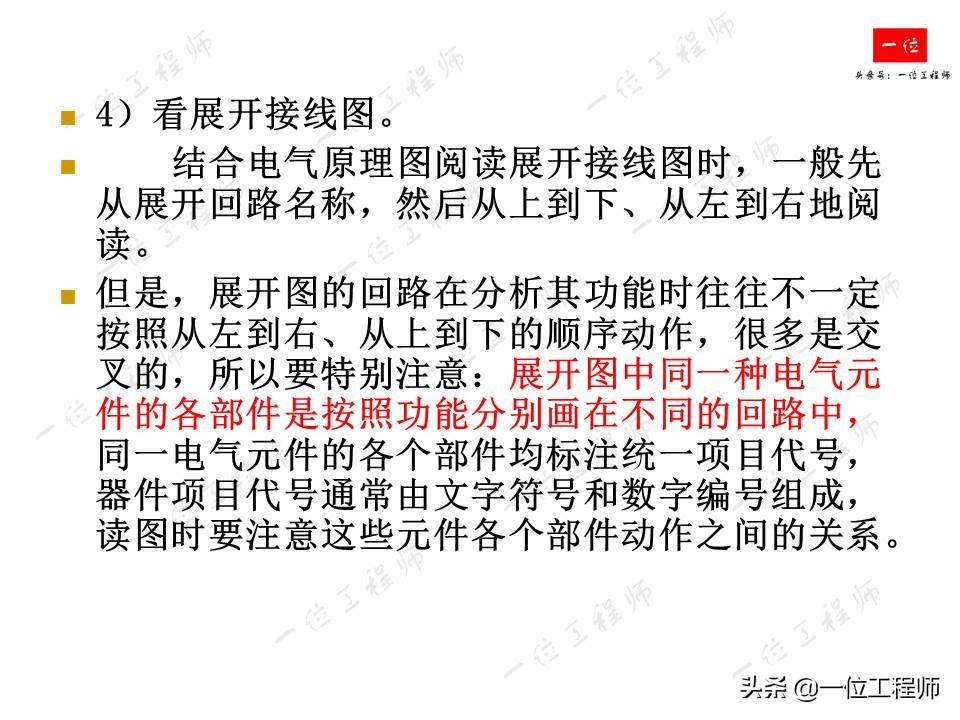

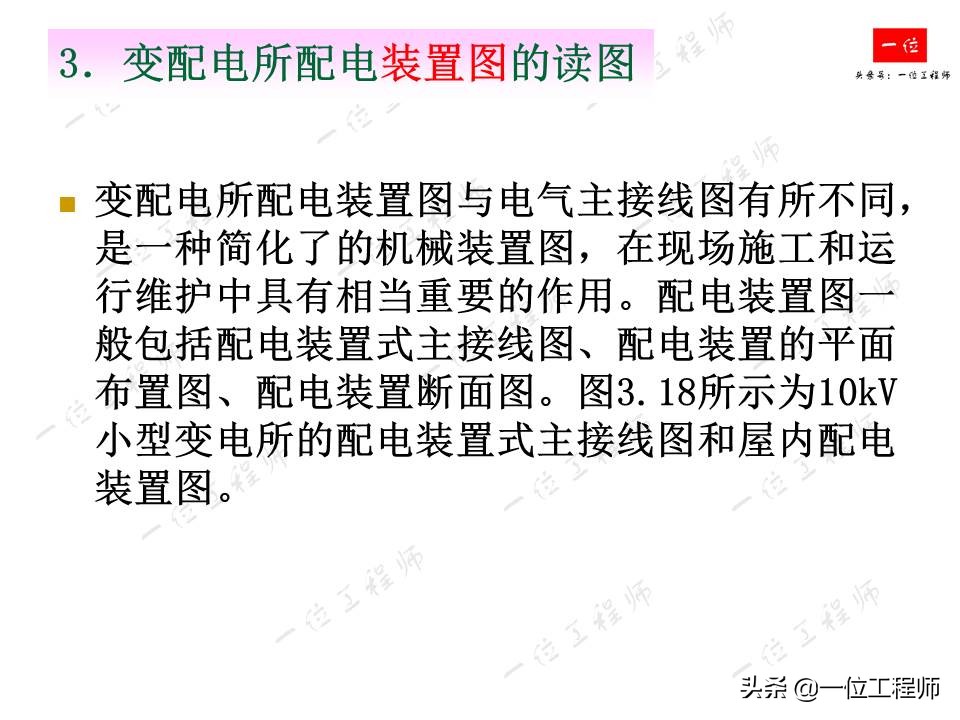

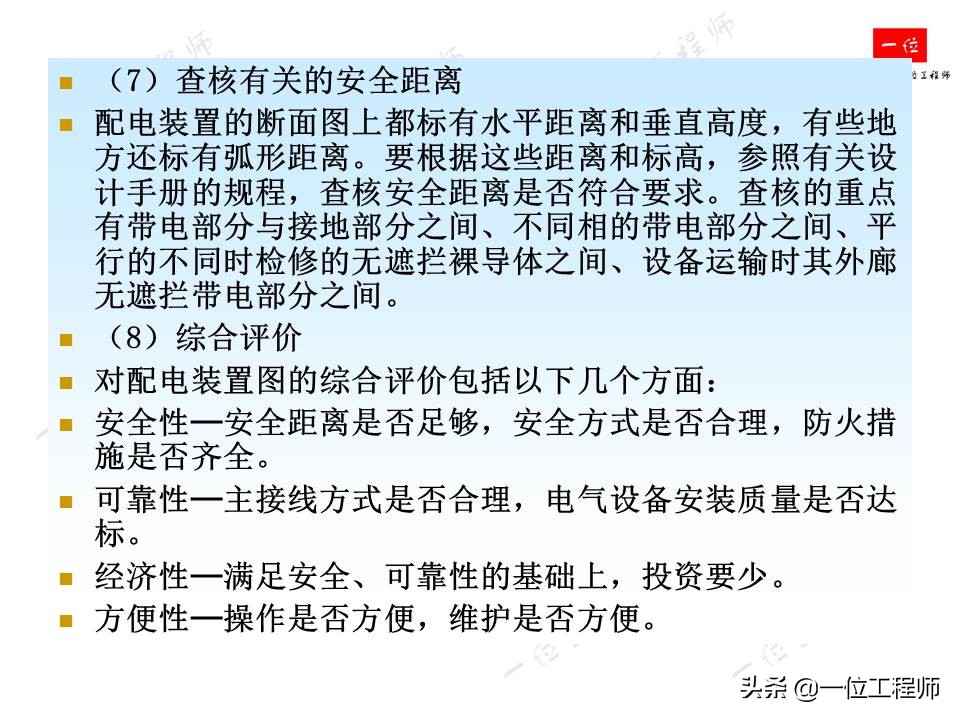

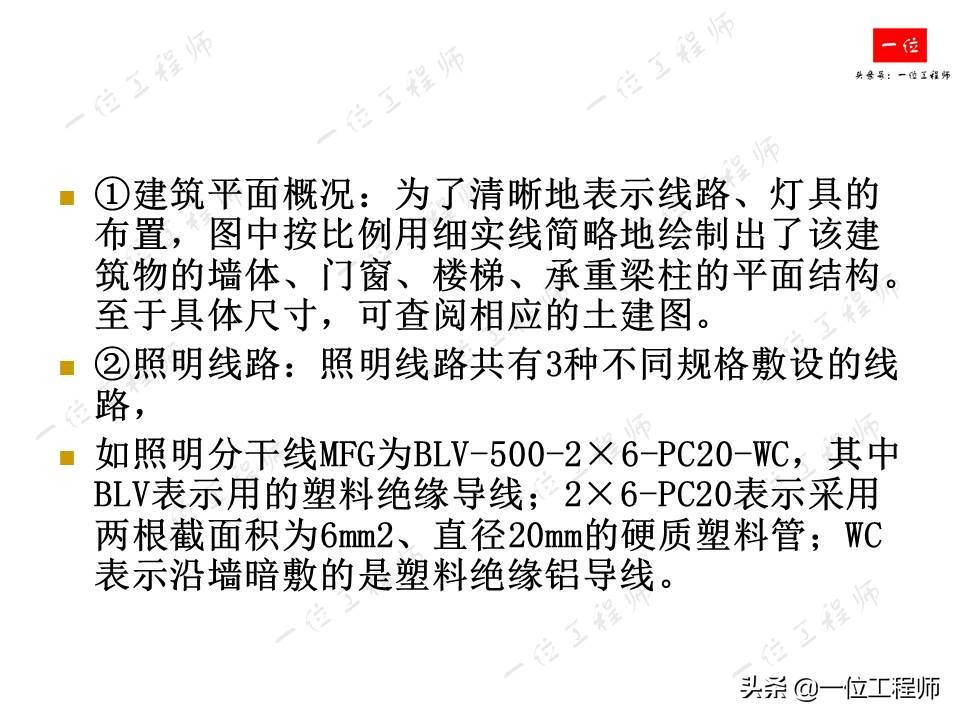

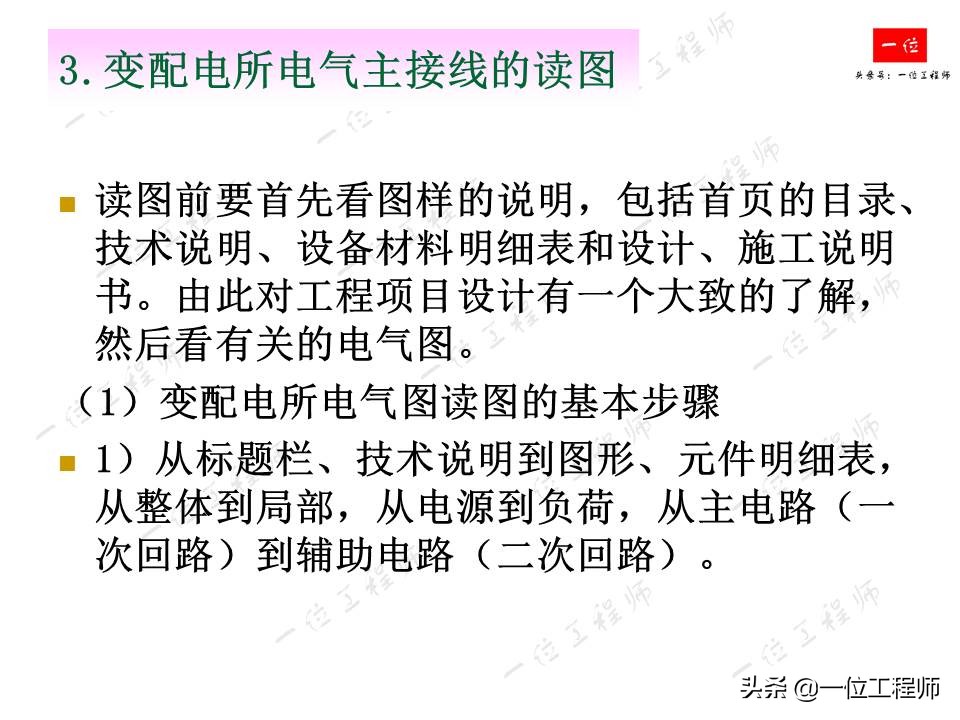

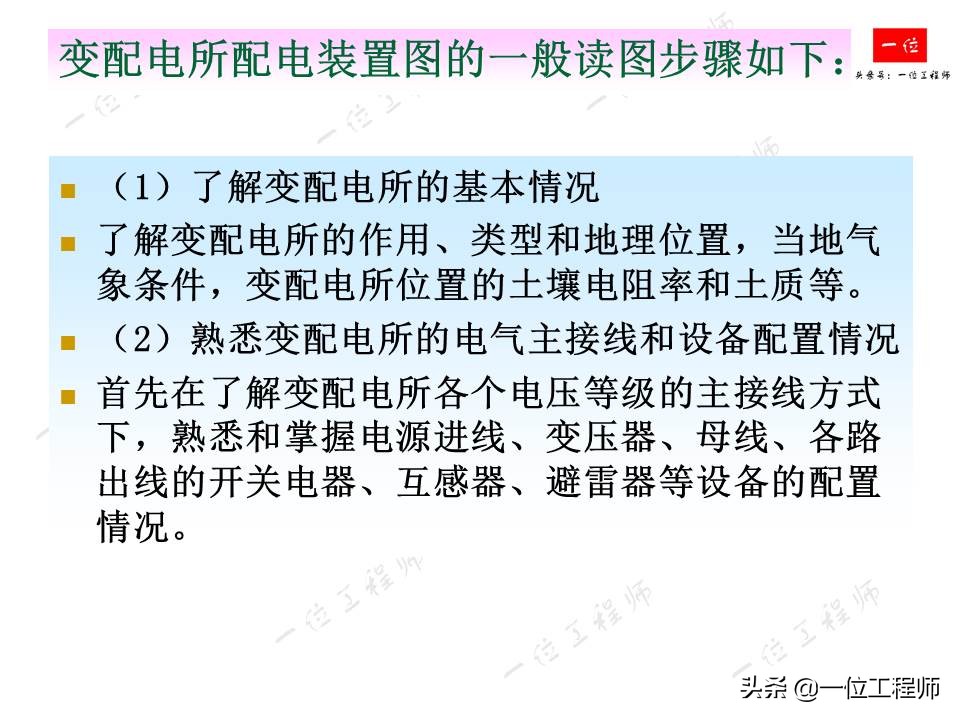

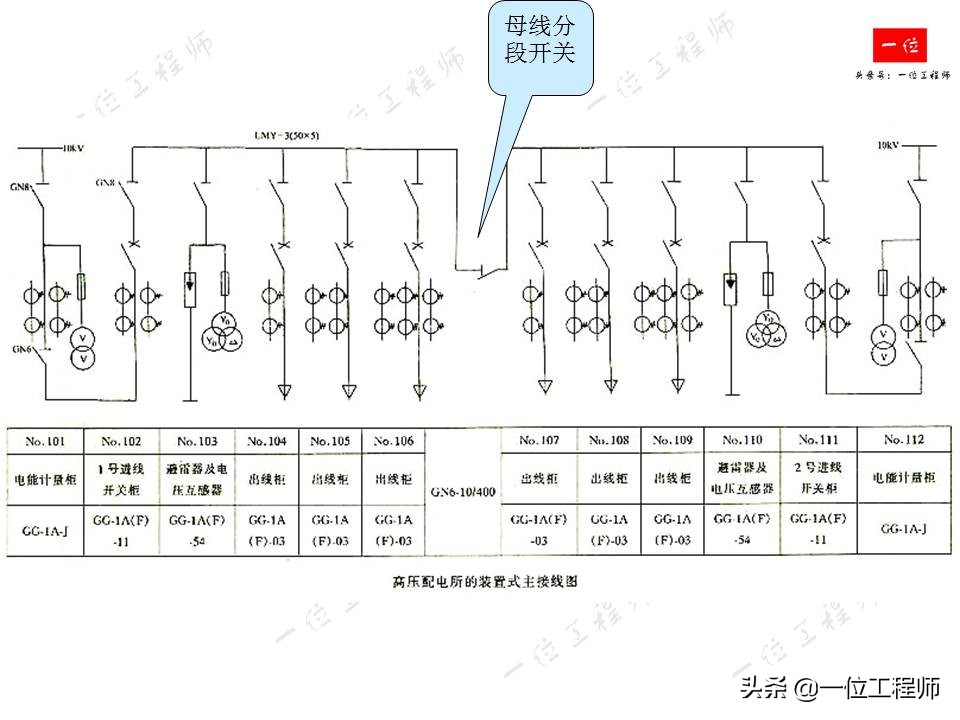

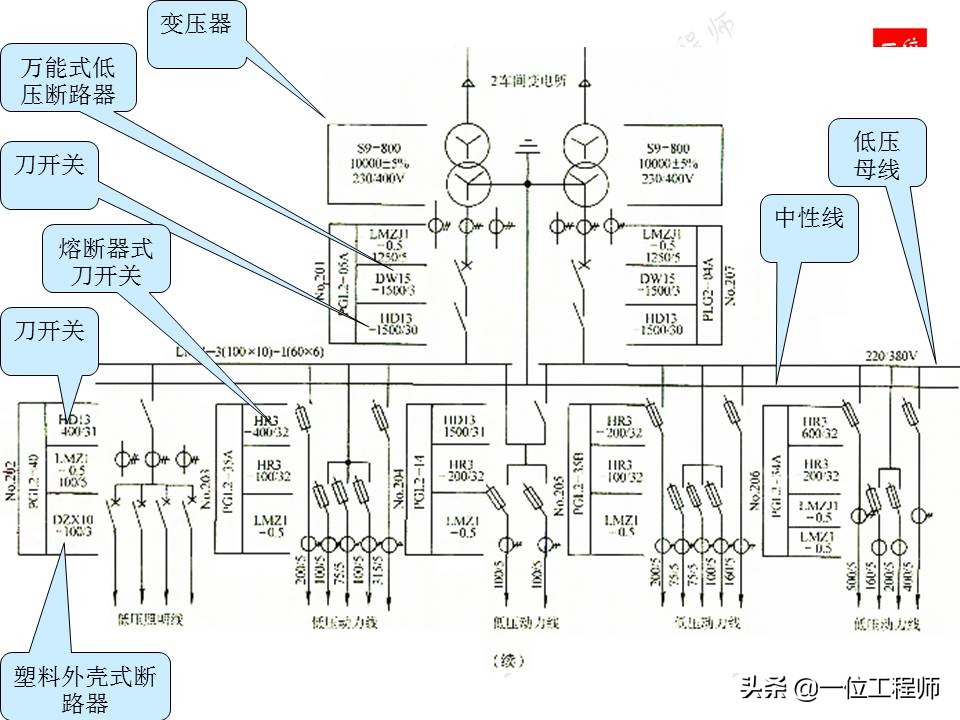

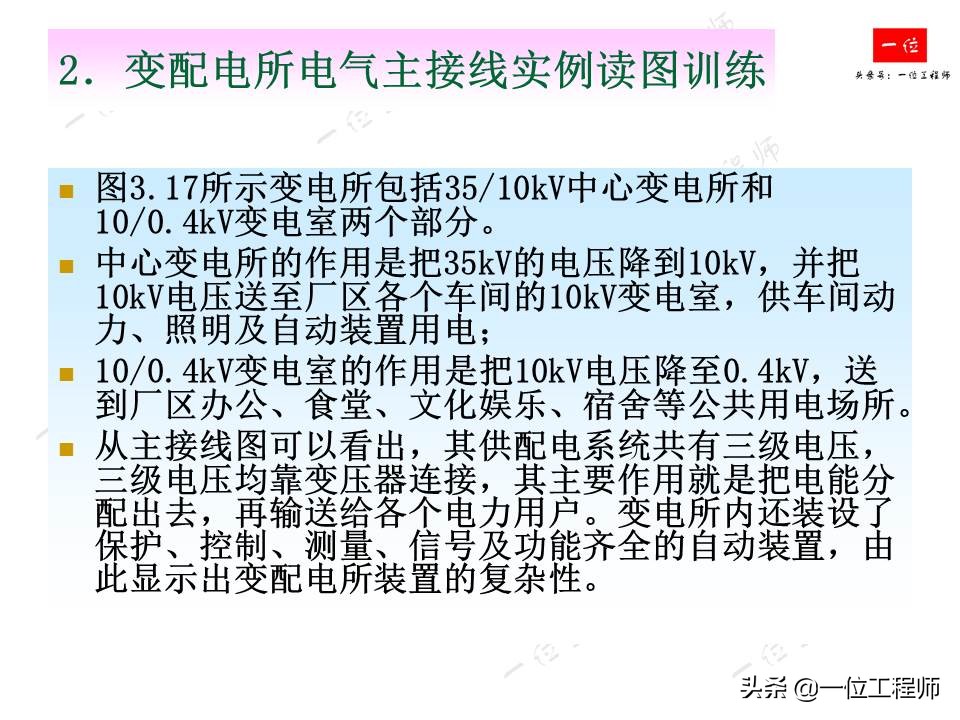

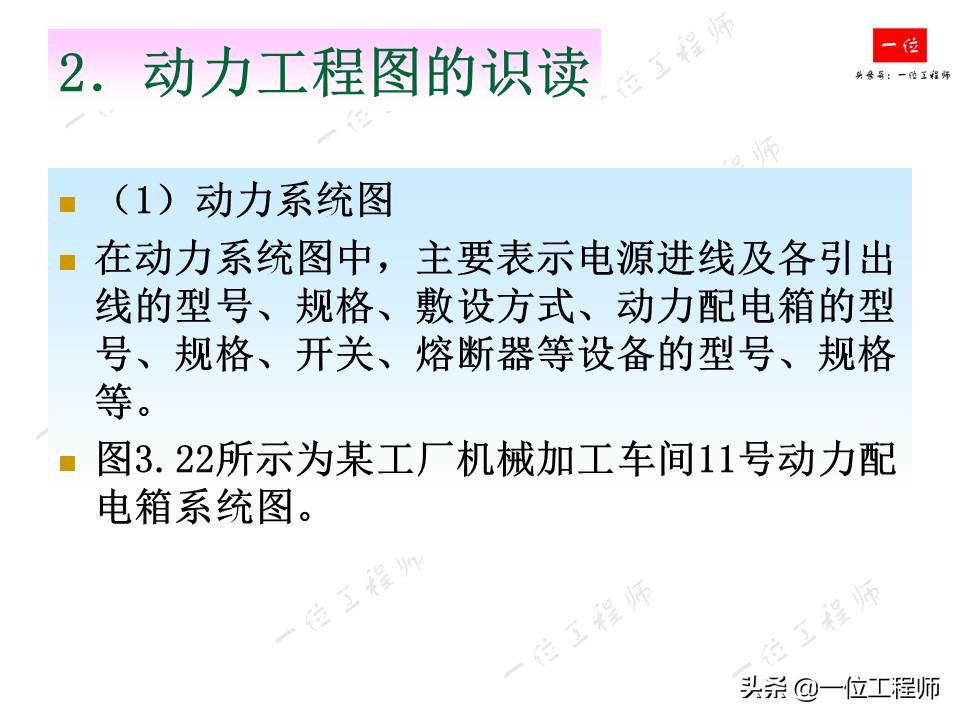

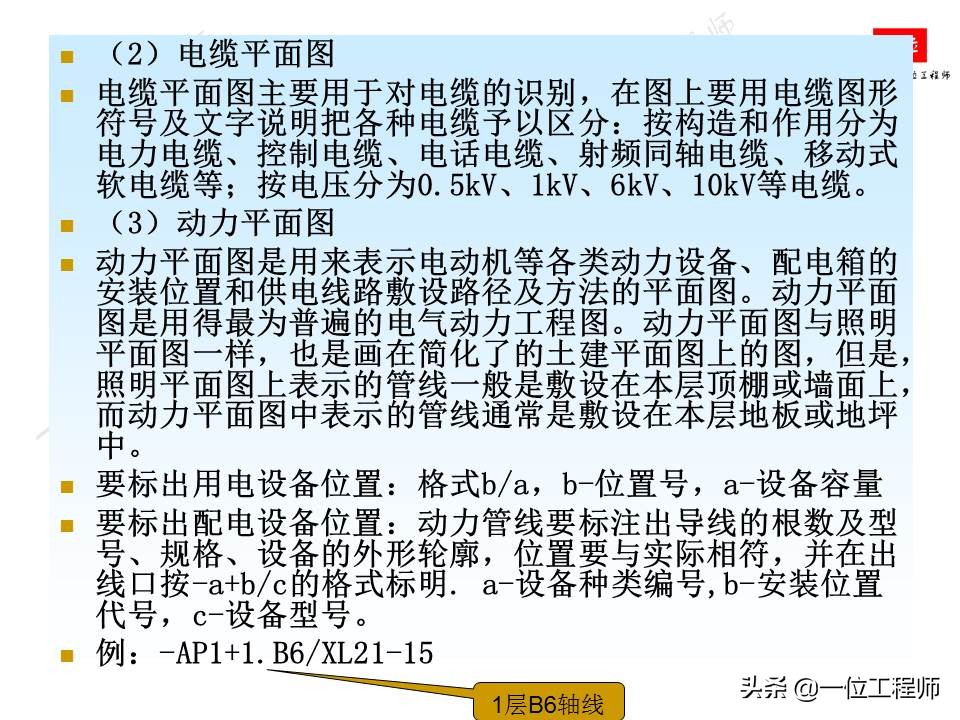

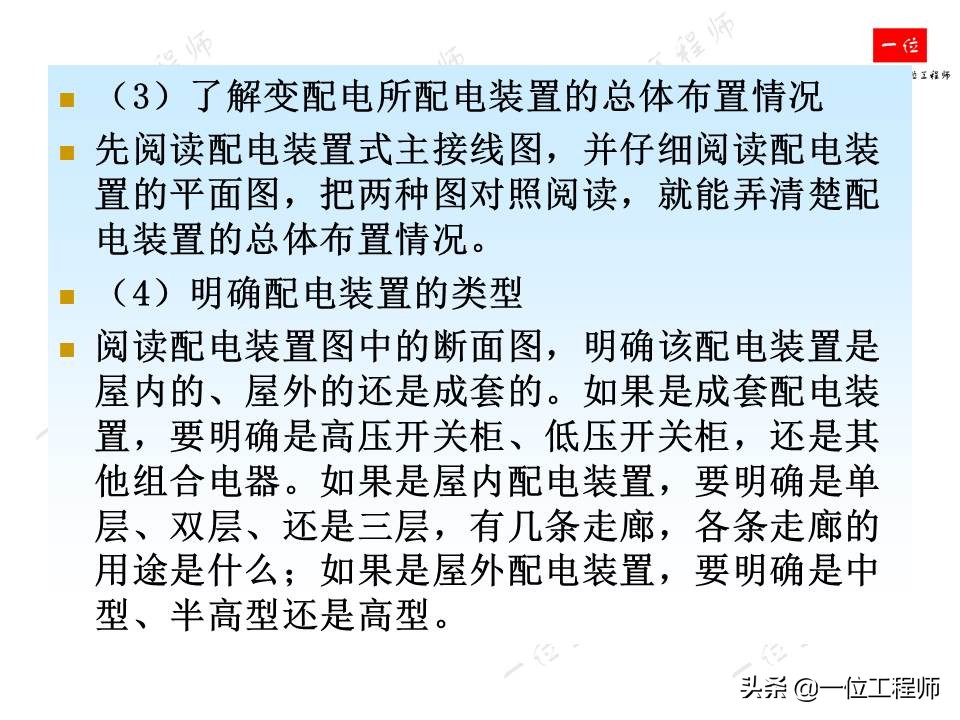

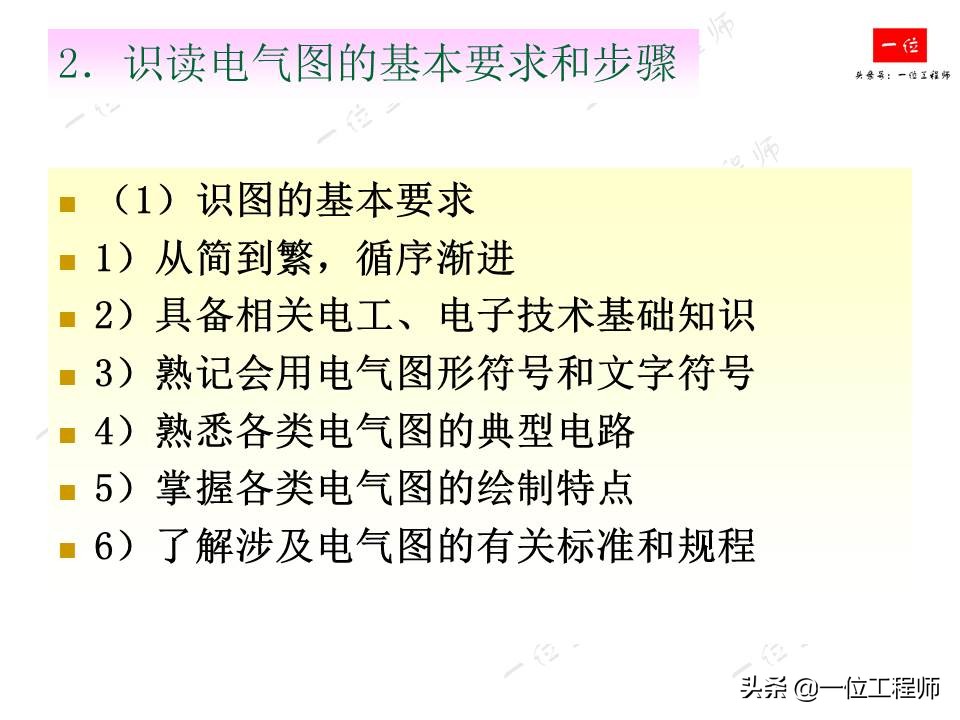

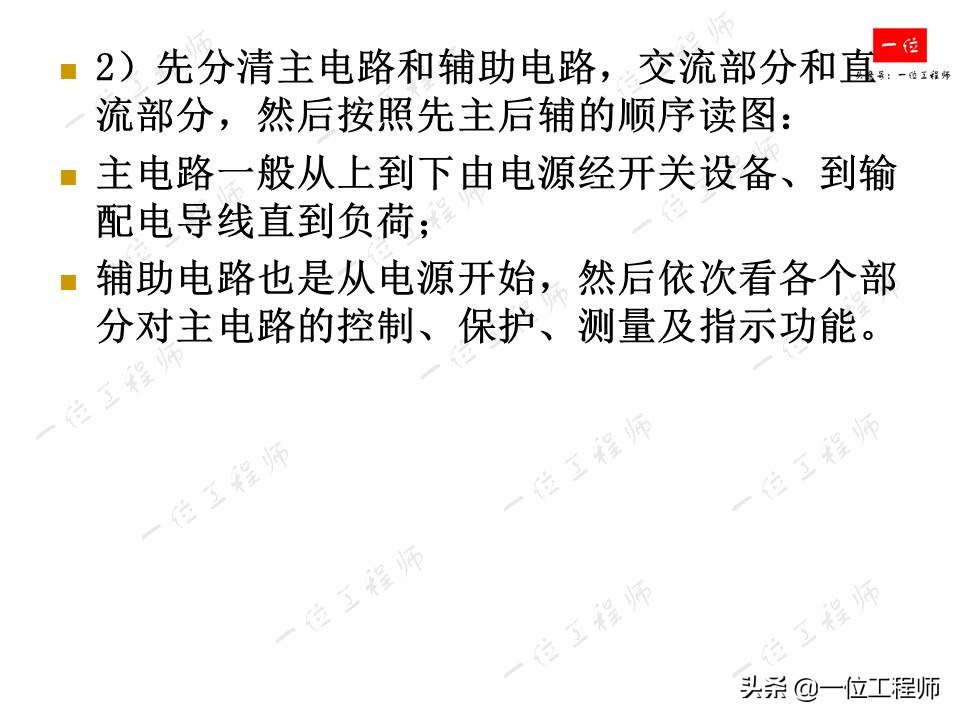

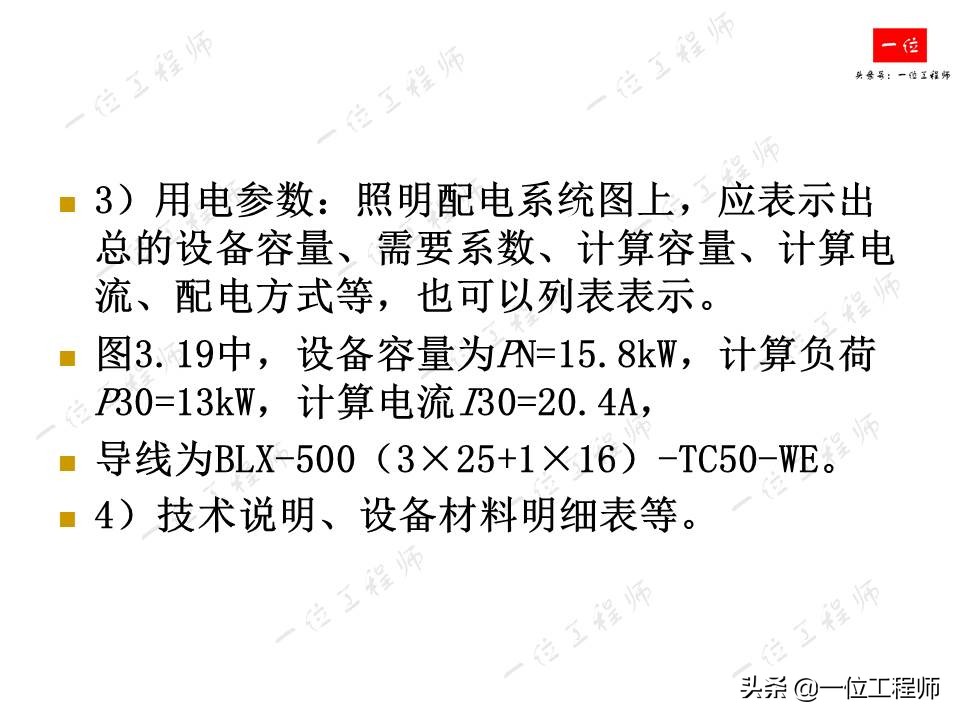

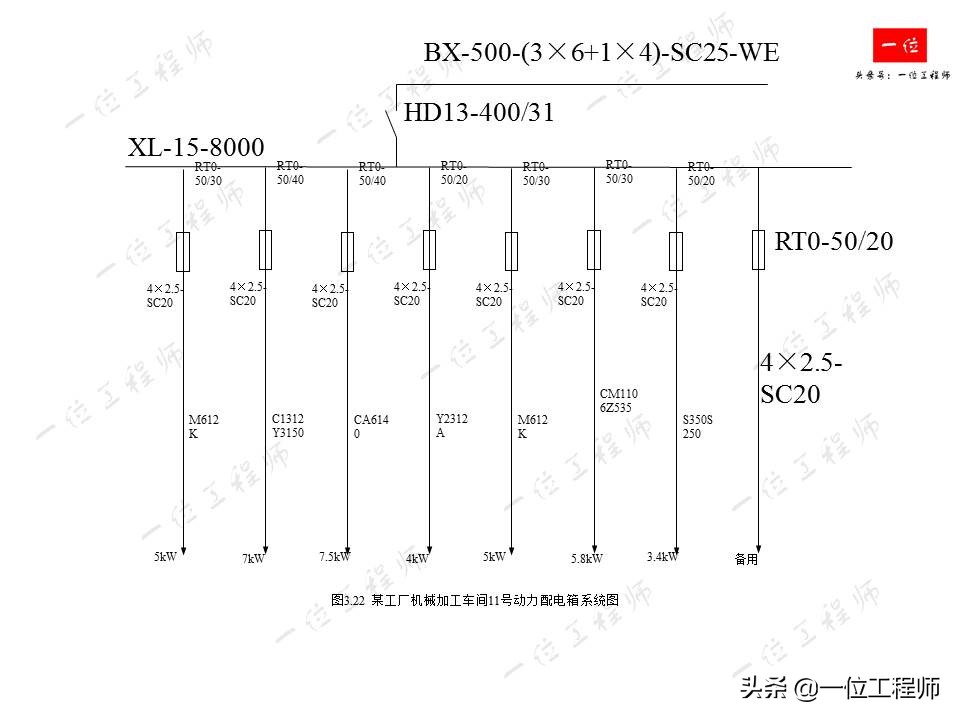

50页内容介绍电气识图（文末有获取）

1000G机械必备设计资料内容详情

以下这1000G资料涉及的范围很广，具体来说包括传统机械设计类、模具相关、液压相关、机械加工、机械制图、材料类、电气行业、各种零件模型和非标设计等等领域内容，具体内容表现形式：文档类(各类机械设计手册、液压类手册、自动化类手册等等，所有历史文章的PPT源文件等）、常用的设计工具（一些自动计算表格）以及视频教程类，我相信以上的这些资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

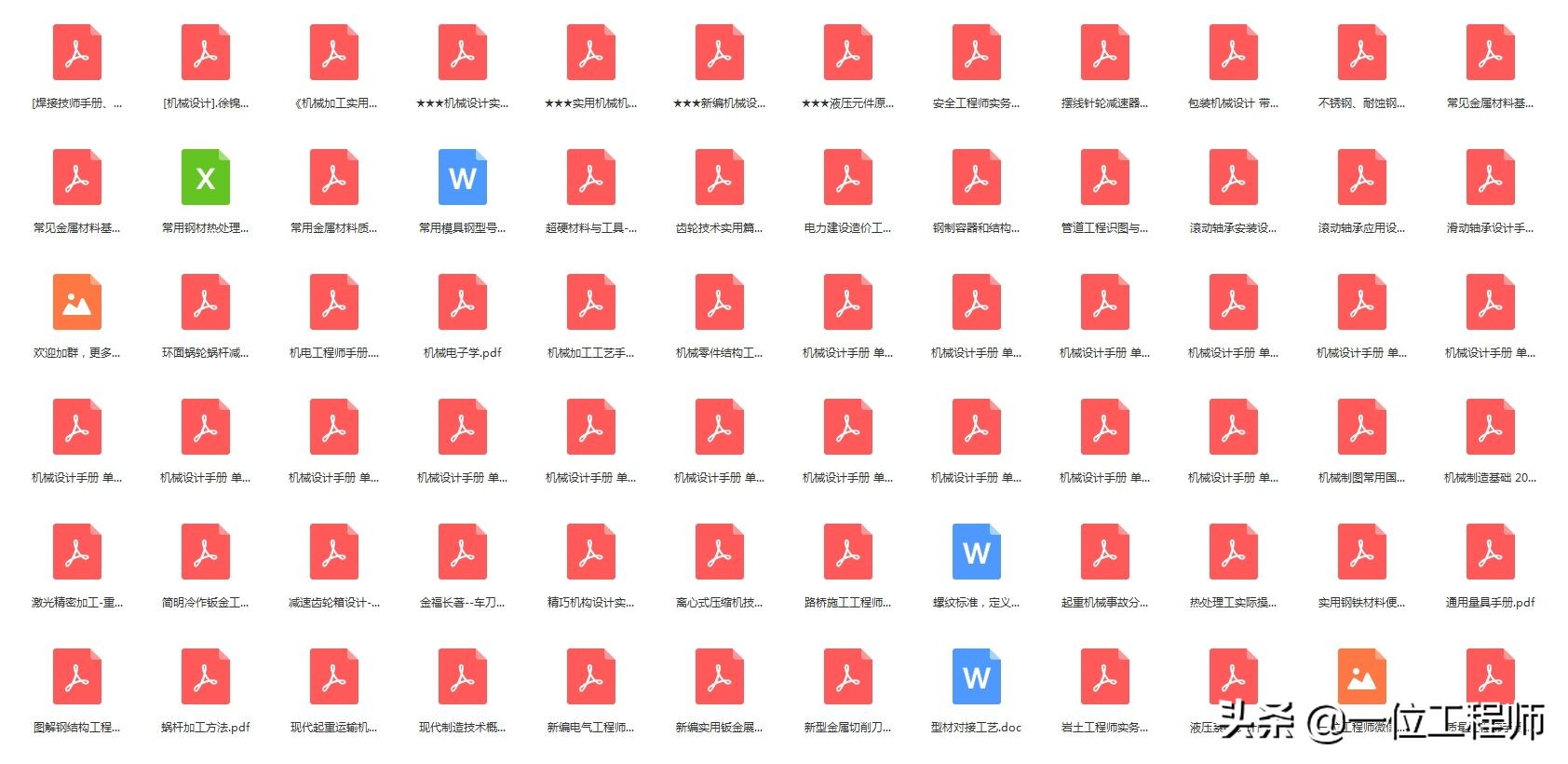

资料目录

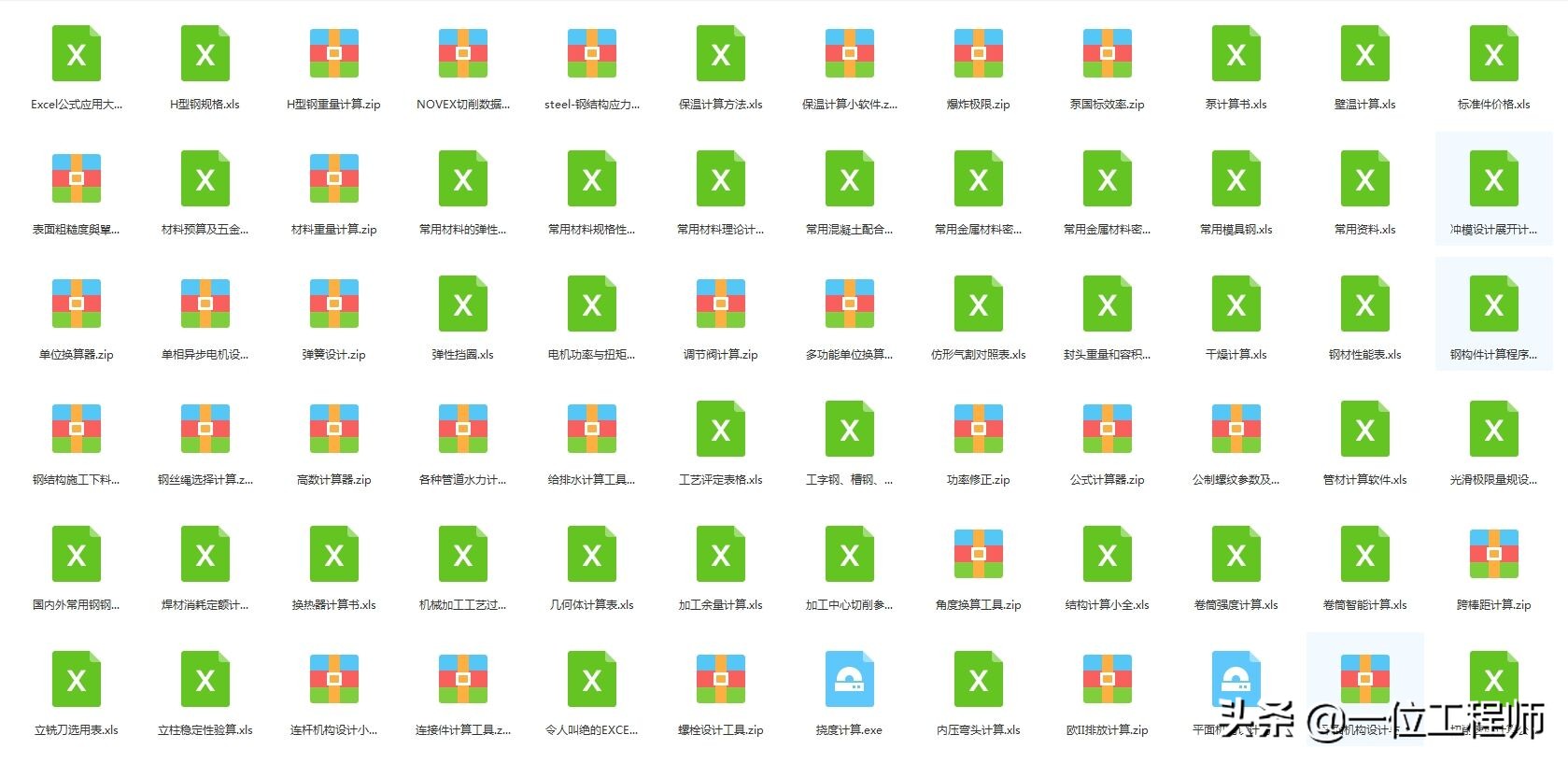

自动计算表格

设计手册

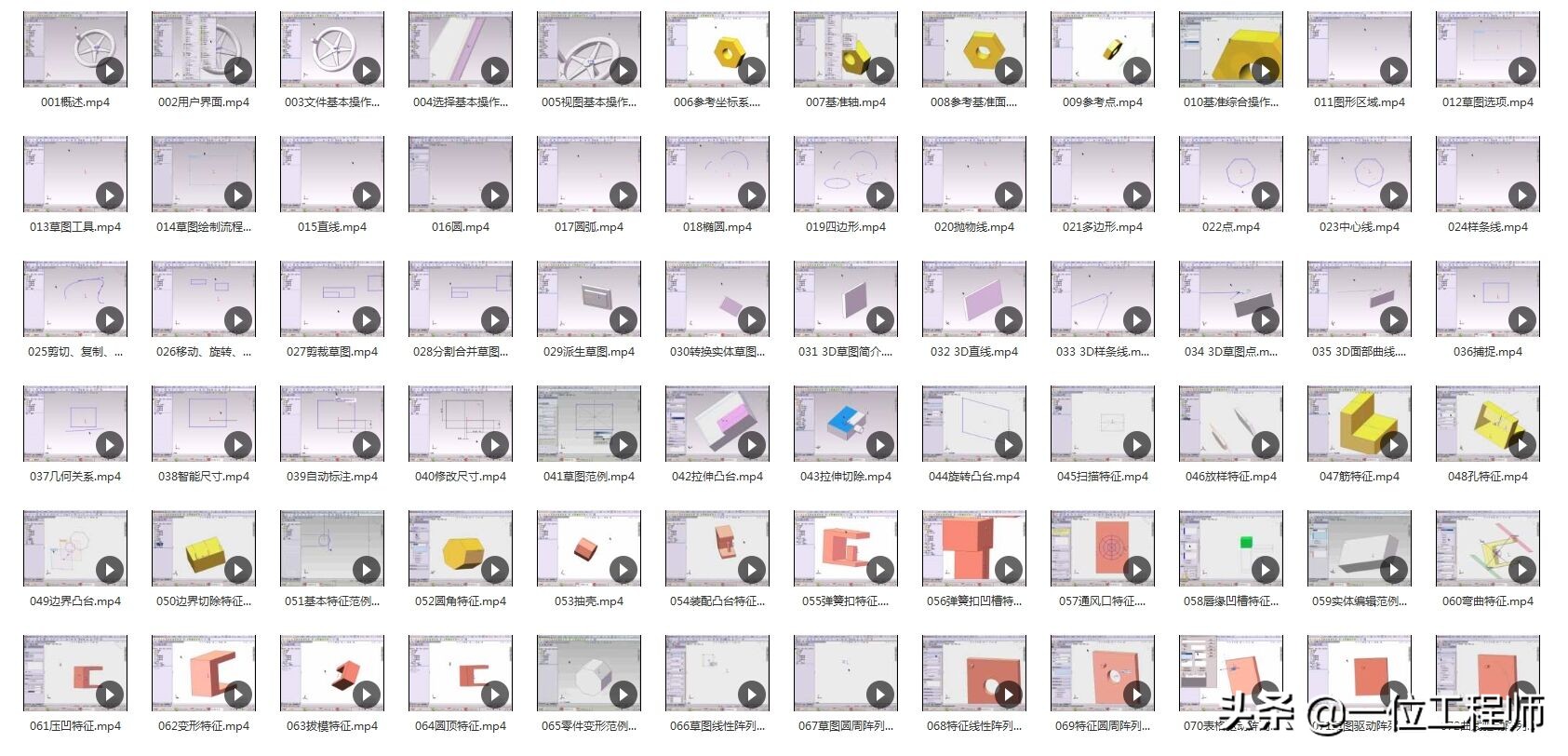

视频教程
