★ 世东电气嵌入式直流电源HS-12/DC/Q系列主要为符合装置功率要求的一次开关设备，如:弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等，提供直流操作电源

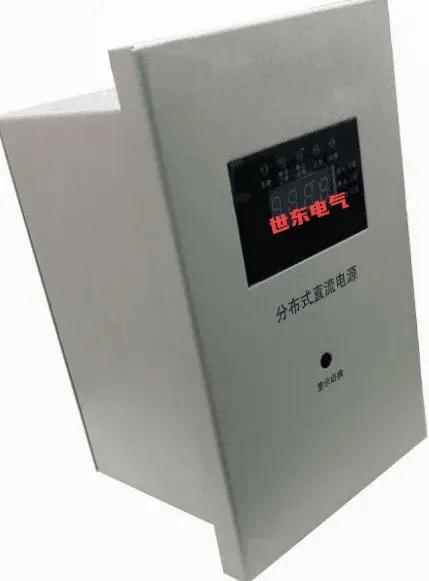

▲世东电气分布式直流电源
★ 也可用于小型开关站和用户末端，为二次控制线路，如:微机保护等智能终端、指示灯、模拟指示器等，提供不间断电源，避免交流失电时，导致保护失去作用，解决因操作过电压及谐波等因素，UPS失效，导致的保护失效问题
▲世东电气分布式直流电源一体型
★ 世东电气嵌入式直流电源具市电输入和PT输入两种方式。输出电压从DC220V至DC24V。最大输出功率600W
★ 输入/输出可选:DC220V~110V~48V~24V输出；输入范围AC85～AC265V，灵活适用于PT及市电供电

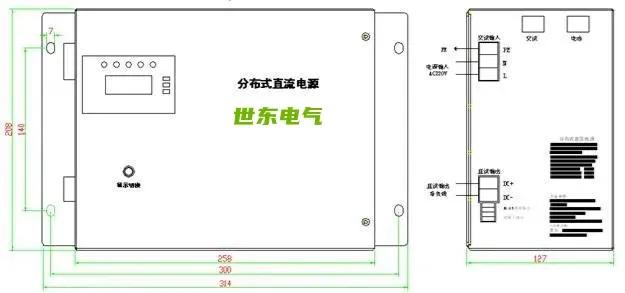

▲世东电气直流电源分体型
★ 世东电气嵌入式直流电源HS-12/DC/Q系列采用高频电源技术，内置蓄电池自动充电管理模块，自动对电池进行智能均浮充管理，延长蓄电池使用寿命；自监测、自诊断，可当地显示、报警，也可联网通信、报警，实现无人值守、远程管理运行

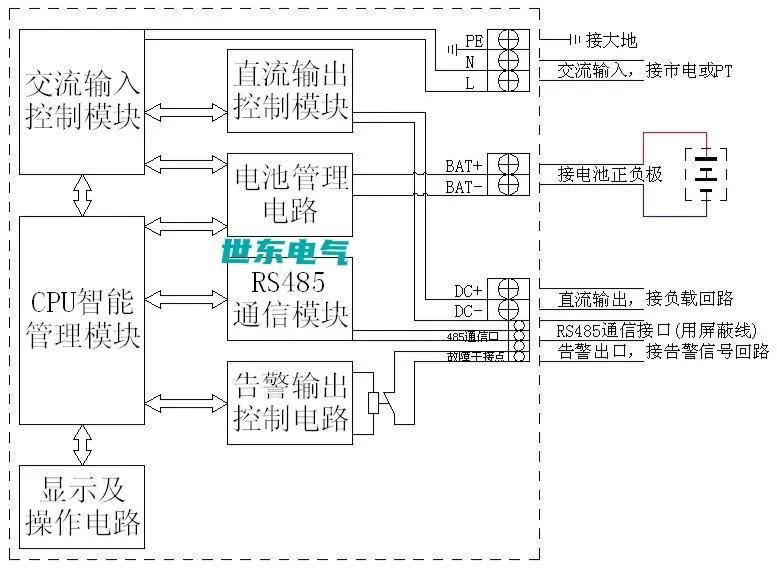

▲世东电气分布式直流电源原理图
★ 世东电气嵌入式直流电源体积小，安装接线方便，适合分散安装于各类型号开关设备内。可用于小型用户终端，节省占地空间、日常维护方便、降低线路损耗及工程量，为电力系统供电系统提供一种新的参考选择方案
▲世东电气分布式直流电源接线原理图
★ 世东电气嵌入式直流电源HS-12/DC/Q系列可分散安装的嵌入式直流电源安装在智能开关柜的仪表箱内，或户外装置的电动操作箱内，可减少传统集中式电源系统中的电缆使用量，在总台数不多的项目中应用，其总价低于直流屏电源系统；在运行时，减少线损、备件，节约运行成本
★ 嵌入式供电方式，当某一回路发生故障时，其它回路的电源不受影响，避免一旦出现一个点的故障，全站无操作电源，与集中式直流屏相比，可靠性相对提高
世东电气协商定制:电力配网自动化系统用 FTU 、DTU 、RTU、电力智能箱变、环网柜以及其它不间断直流供电
▲世东电气分布式直流电源分体式主机
▲世东电气分布式直流电源一体型
▼参考阅读电池容量的计算方法案例： 以一台世东电气嵌入式直流电源HS-12/DC/Q系列，为3台高压柜的直流操作电源为例:
一、假设:
高压柜使用的断路器为VS1型真空断路器，每台高压柜的微机保护及信号灯用电总功率为20W。VS1型断路器的具体参数为：额定电流3150A，额定分断电流40KA，合闸时间不大于100ms，合闸功率不大于468VA；分闸时间不大于50ms，分闸功率不大于368VA，储能时间不大于10S，功率不大于100W，以备用时间为10小时计算
二、参考解：
1）按持续放电负荷计算电池容量。电流大小为：
世东电气分布式直流电源
取可靠系数为1.4，蓄电池容量为:
世东电气分布式直流电源
2）按冲击负荷计算电池容量。电流大小为：
世东电气分布式直流电源
取可靠系数为1.4，查电池放电0曲线得冲击系数为0.78，蓄电池容量为:
世东电气分布式直流电源
3）比较两个计算值知，在本例中蓄电池容量由冲击负荷决定。故选用的蓄电池额定容量为：
世东电气分布式直流电流
4）折算到24V侧，分布式直流电源所需配置的蓄电池容量为：
世东电气分布式直流电源
即选用一台世东电气嵌入式直流电源HS-12/DC/Q系列，配置2节12V的蓄电池，容量选用40Ah。在给3台案例中所描述的高压柜供电时，可备用时间为10个小时；若要求备用时间较短，或断路器合闸电流较小时，电池容量会适当变小，一般推荐配置一台分布式直流电源，容量为20AH~40Ah的蓄电池
世东电气智能电力电源监控系统▼

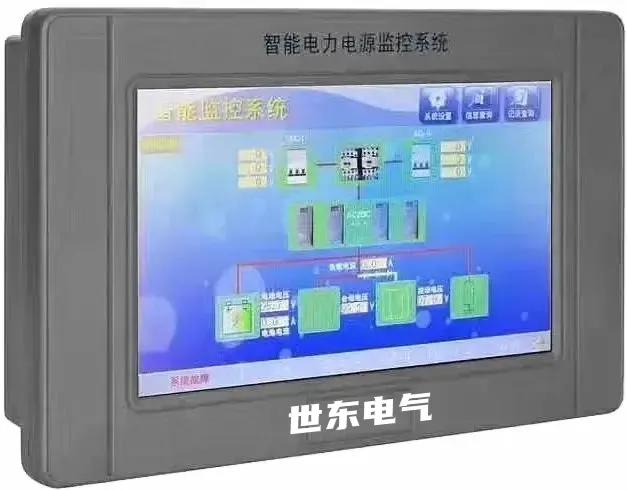

▲世东电气智能电力电源监控系统

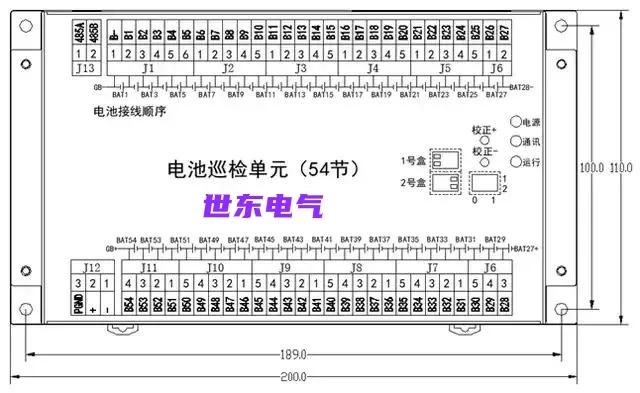

▲世东电气电源智能监控管理电池巡检
世东电气电源智能监控管理界面

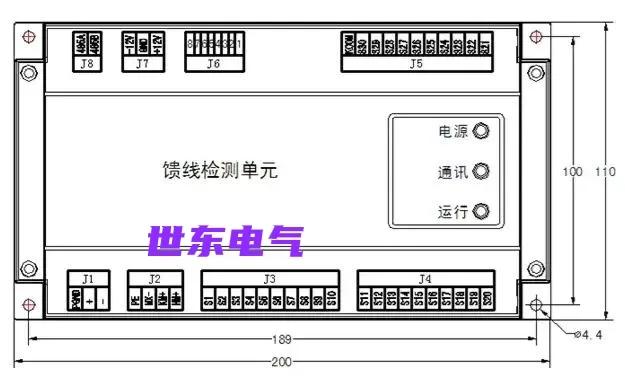

▲世东电气电源智能监控管理馈线检测

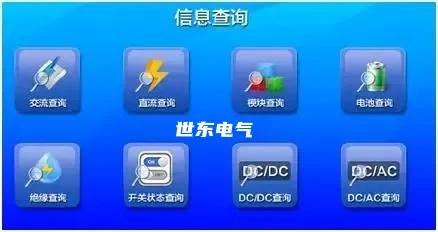

▲世东电气电源智能监控管理界面
▲世东电气电源智能监控管理电池巡检
世东电气高频/工频在线式双变换UPS▼
▲世东电气工频双变换UPS电源
▲世东电气工频双变换UPS电源
▲世东电气工频UPS电源
▲世东电气高频UPS电源
▲世东电气高频机架式UPS电源

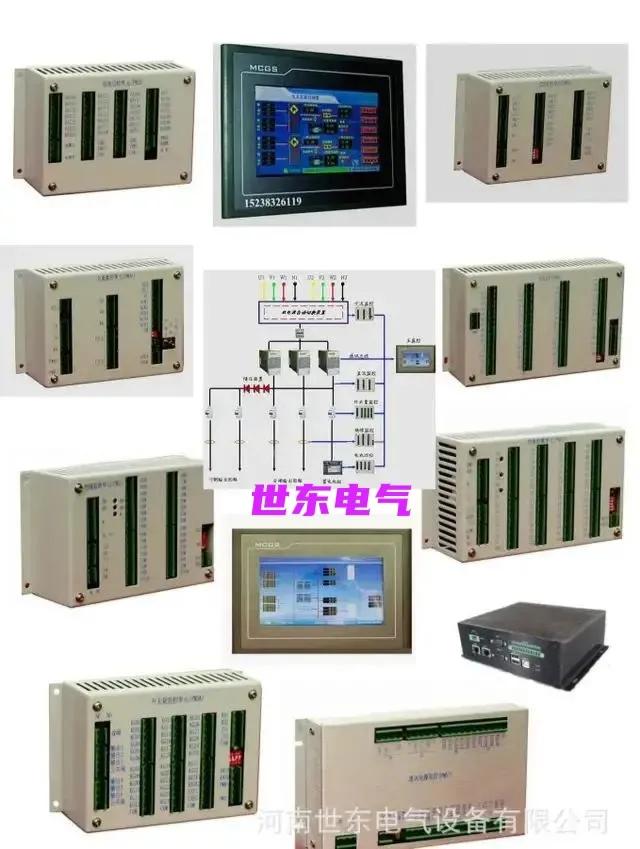

▲世东电气PM系列直流系统功能模块
