编者按
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在汽车线束中，最重要的组成部件就是导线。本文主要从汽车线束的种类、故障模式、检查方*论法**述。
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在汽车线束中，最重要的组成部件就是导线。
导线将电流送入及导出电气部件，大部分导线是铜质的。汽车上所用导线的截面积大小决定了其允许通过电流的大小。
汽车上的每条电路都有各自的电路编号，每条导线都有各自的颜色。导线可以是单色的，也可以是带条纹的。

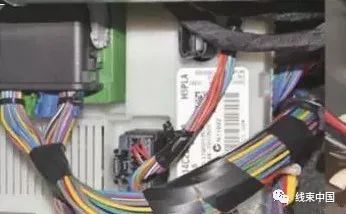

线束的种类

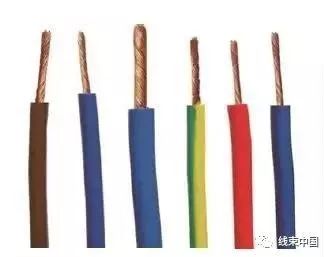

1. 普通导线
普通导线通常由多股细铜线制成。采用多股形式有较好的抗折性，不容易因反复振动而折断。
普通导线由两部分组成：铜芯和外包的绝缘材料。绝缘材料通常使用PVC材料，有如下几点优势：
① 大电流下不会熔化
② 不会产生明火
③ 重量轻
2. 屏蔽导线
屏蔽导线的主要作用是防止电磁干扰。如果信号线束靠近大电流或高电压的线束或元件，信号导线会受到电磁干扰导致信号失准。屏蔽导线外层包裹着铝箔或网状线束用于接地。电磁波干扰被直接接地消除。
影响导线电阻的因素
导线的电阻对电流的传递非常重要，影响导线电阻的因素有以下方面：
1. 温度
温度对各种材料的影响效果各不相同。例如，铜与钢的电阻随着温度增加而增加，对于有些材料，材料的电阻会随着温度的升高而减小，在进行导线电阻测量时，我们就必须将被测导线从电路中断开。
2. 截面积
导线截面积越大，意味着在相同的时间内通过的电子越多。导线越细，电流通过越困难，导线的电阻越大。电阻随导线直径的增大而减小。更换线束时，必须使用相同线径的线束。如果使用较细的线束，导线的电阻就会增加，电阻增加，导线消耗的功率就会增加，线束过热或熔化。
3. 长度
随着导线长度增加，电阻增大，这是因为电子不得不通过更多的原子。电子穿过较短的导线碰到的原子较少，因而电阻较小。
4. 锈蚀
电路中的锈蚀对电阻也有影响，发生锈蚀后电阻会增加。
导线的检查

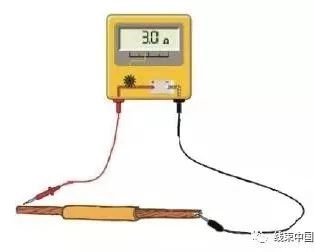

对于导线的检查需要使用万用表的电阻挡来测量导线的电阻。具体操作方法如下：首先将被测导线从电路中断开；然后将万用表选好合适的量程，万用表的表针与导线接触，如果电阻超过标准值，则需要检查导线的接地和插头有无出现虚接的状态。
插 接 器
插接器，又叫插头。汽车线路中的插头是汽车线路中经常用到的一种元件。它的作用是在电路中将不同导线连接在一起，从而使电流流通，使电路实现预定的功能。
1. 插接器的结构

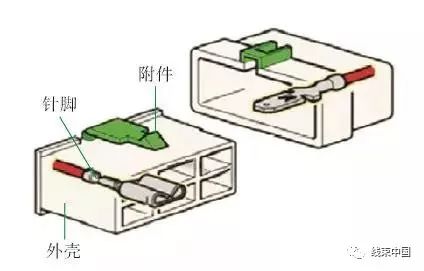

汽车插头主要由针脚、外壳、附件组成。结构如下图所示。
2. 插接器的分类
按连接部件分类：
插头有两种类型：线和线插头、线和组件插头。

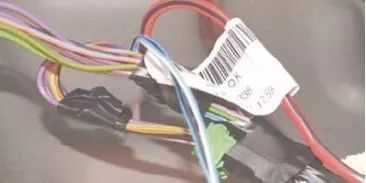

线和线插头指插头两端连接的都是线束，插头起到连接的作用。

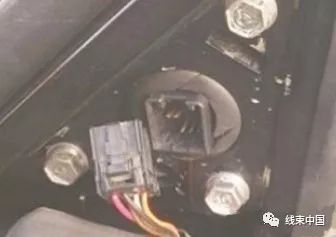

线和组件插头指线束连接到某些组件上的插头。
按插头的结构分类：

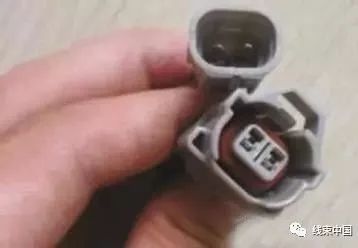

插头按照结构特点可以分为公插头和母插头。公插头主要是以插针为主。母插头主要是弹*片簧**。
3. 插接器的故障模式
常见的插头故障形式有插头脏污、针脚脱落、插头松脱等。

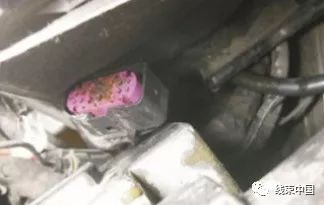

① 插头脏污 插头脏污或腐蚀，容易造成插头各针脚间短路。
② 针脚脱落 插头外壳上的针脚卡子损坏容易造成插头针脚脱落，针脚脱落后插头接触就会不良。

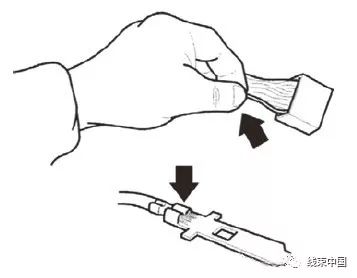

③ 插头松脱 插头外壳上的固定卡子如果损坏，就容易造成插头松脱，这样会影响电气元件的工作。
4. 插接器的检查
插头主要通过以下几个方面进行检查：
① 目测检查
检查氧化情况，这可能会引起插头内部端子连接不良；
检查插脚和端子是否损坏；
检查其是否正确地插入接头；
检查确定电线正确地连接在插脚或端子上；
要特别仔细地检查插脚及端子。
② 插头测量

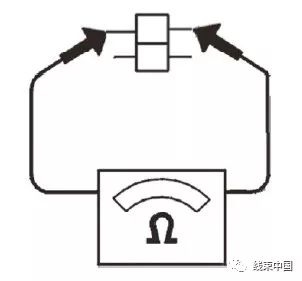

在电线两端之间连接一个万用表测量电阻；如果插头接触良好，没有开路，万用表的读数应大约是0。
③ 插头针脚松脱检查

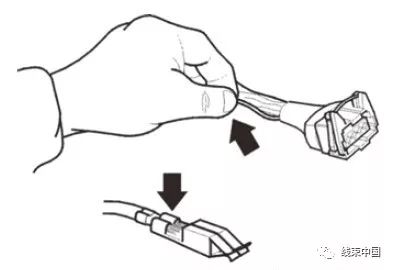

检查插头上的导线针脚是否有松脱迹象，如果发现，需要及时修复。
