冷固球团：也叫冷压球团。用除尘灰，污泥，氧化铁皮，加石灰和建杰粘合剂，用压球机冷压成球团。进入转炉做造渣剂，降温剂，保护炉衬。
金属化球团：用含铁62%以上的铁精粉80%+煤粉17%+建杰粘合剂3%混合，加水，压球机冷压成型

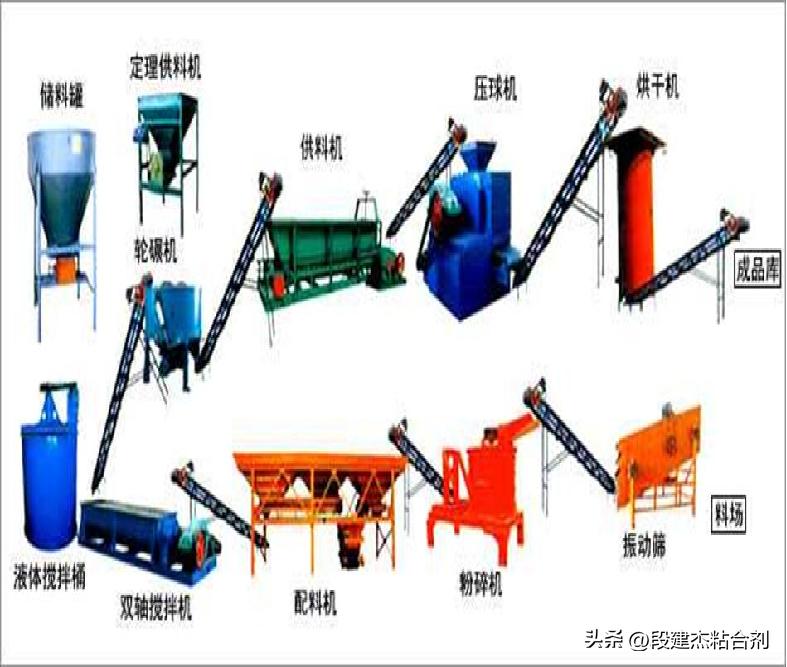

冷固球团生产工艺图-建杰

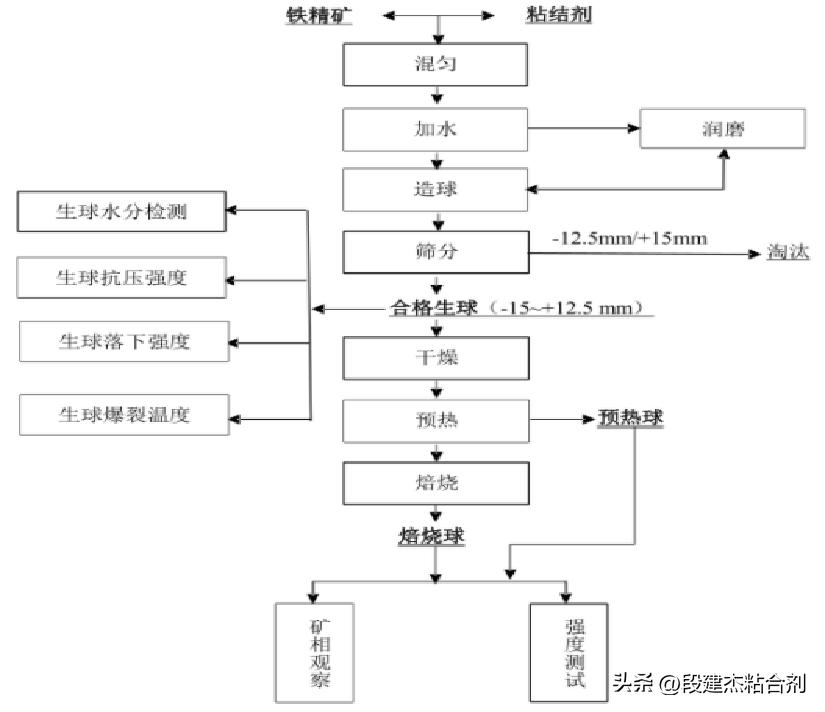

球团矿生产工艺图-建杰
球团矿和烧结矿的区别
①原料品种不同：
烧结可处理的原料品种多，不但可以处理矿粉，铁精粉，还可以处理钢厂固废，如高炉灰、氧化铁皮、钢渣、返矿粉等；球团只能处理1-2种铁精粉，球团矿加建杰专用粘合剂，烧结矿不加粘合剂而加炭粉，形成内部燃烧，提高烧结温度。
②原料颗粒要求不同：
烧结原料颗粒大，0-8mm之间都可以，球团原料要小于200目以上的占85%，不大于0.2mm。
③加水量要求不同：烧结对加水量要求不严格，球团加水相对比较宽泛。
④设备不同：球团矿用链篦机-回转窑，烧结矿用烧结机。
⑤固结原理不同：烧结矿要吹风，氧气充足，是燃烧过程，是氧化反应，内部燃烧，温度很高，形成液相，液相量占40%，冷却固结。球团矿，是固相反应，固相与固相结合为主，液相很少，小于7%。
河南建杰研发的LY型号粘合剂，采用冷压成型工艺：按比例将氧化铁皮、含铁沉泥、除尘灰、粘结剂等通过混合、搅拌、冷压成球，干燥后直接投入转炉中炼钢。
私信小编 段建杰 欢迎交流
