PART 1 梁钢筋的标注方法

话说有这么一根梁，它里面的钢筋是酱紫的：

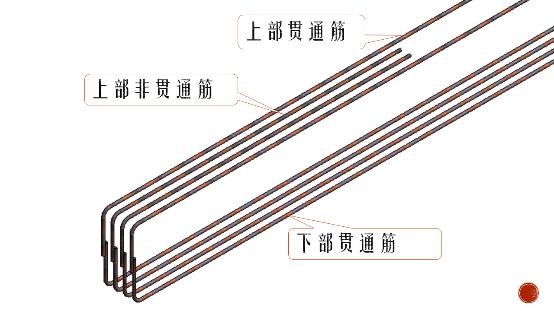

首先是纵筋：

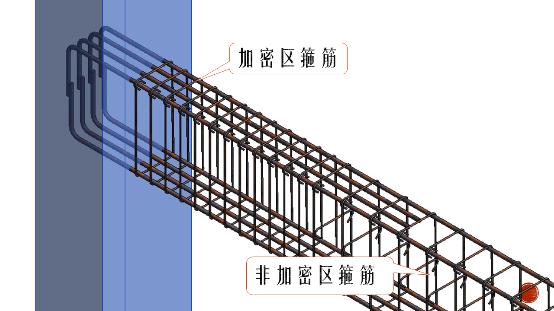

还有箍筋，箍筋分加密区和非加密区：

在图纸当中是如何表述的呢？依然是两种方法：

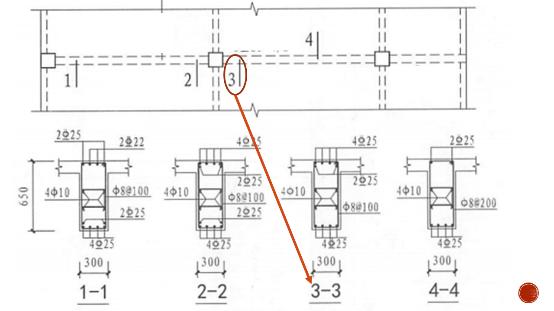

这叫截面注写：

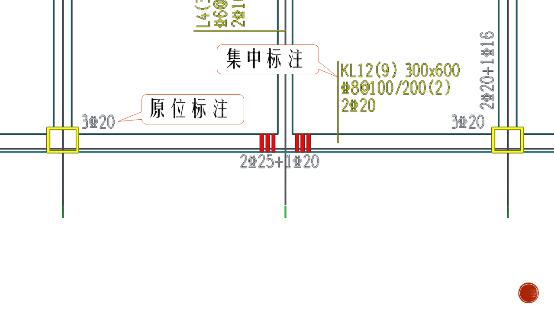

这种方法很少用，除非是图纸上标注的密密麻麻看不见的情况下。还有一种叫平面注写，平面注写分原位标注和集中标注：

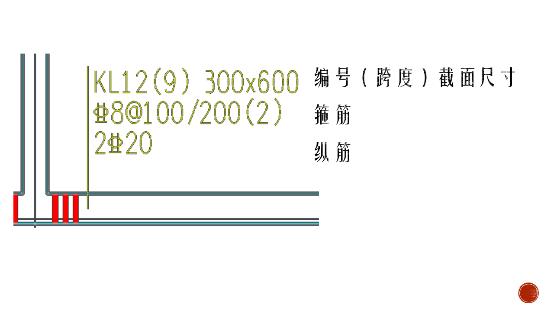

集中标注的几个部分，分别代表的意义是酱紫的：

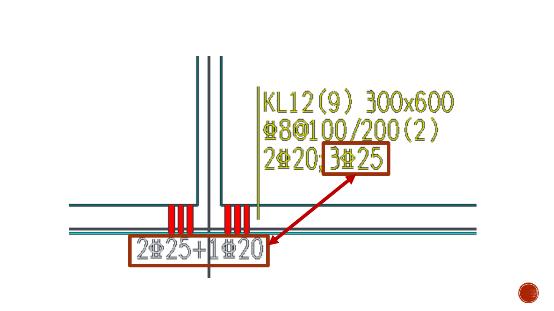

那么问题来了，当集中标注和原位标注出现了矛盾怎么办？

16G101图集中，有种说法叫原位标注优先。

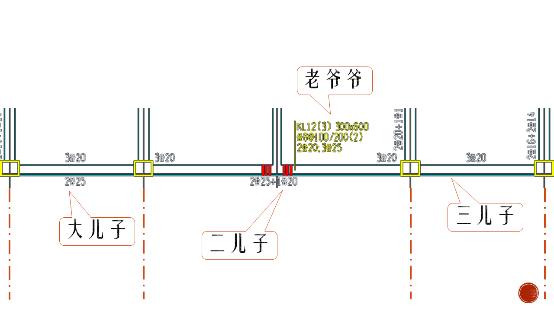

打个比方，有这么一条梁一共有三跨。就好比一个老爷爷有三个儿子，每个儿子都有自己的子女。

集中标注是老爷爷，原位标注是儿子。

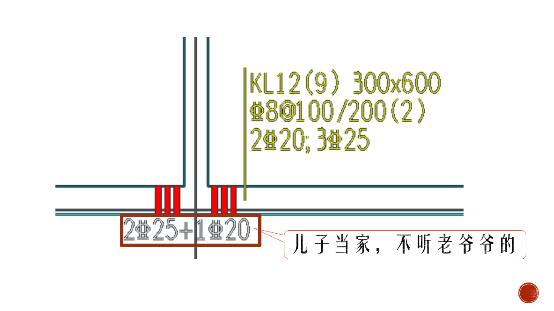

儿子说了算，然后才是老爷爷，所以这一跨的钢筋就是按原位标注。

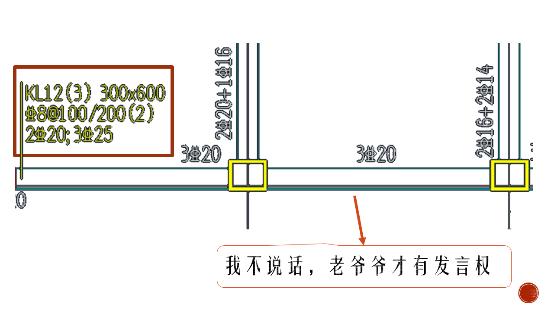

看第三跨，三儿子什么也没说，所以听老爷爷的。

这种不听老人言的做法就叫原位标注优先。

PART 2 土豪梁的标注方法

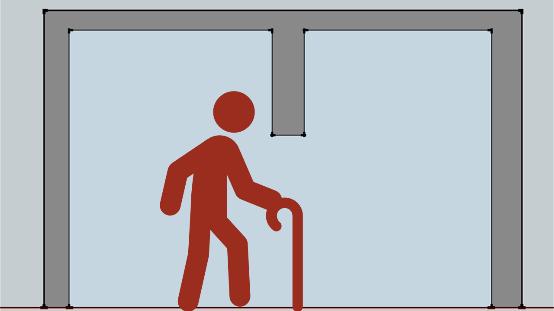

人常说无墙加梁，就是说原本是两间屋子，拆掉中间的墙，再加根梁，就形成了大开间的屋子。那么问题来了，假如这间大屋子中间加道梁，碰头了。

常规情况下，梁的高度比宽度大， 然而这个时候，必须提高净高，常规的做法是加层高。还有一种做法，就是把梁高减少，可是梁高减少以后受力并没有变，所以梁宽就要加宽。

这种宽比高大的梁叫做扁梁，其实这种做法并不经济，因为加梁高是增加混凝土，加梁宽混凝土增加了，还要加配筋。

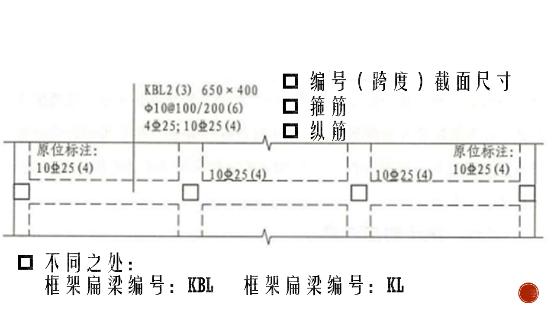

扁梁也叫土壕梁，图纸标注方法与常规的框架梁并没有什么两样。

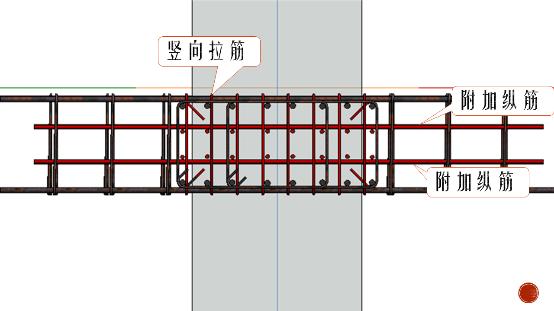

区别就在于，梁宽比柱子还宽的时候，梁柱相交部分的配筋是酱紫的：

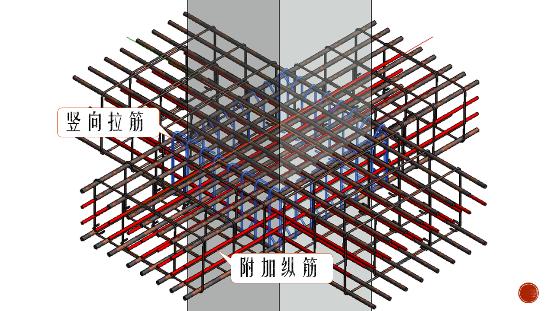

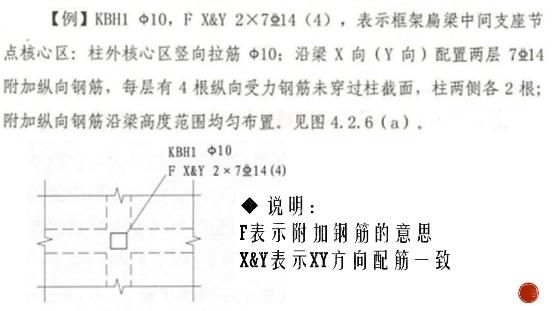

这个区域叫做扁梁节点核心区，代号为KBH，标注方法是酱紫的：

这就是土壕梁节点标注方法，是不是很简单？

下期再见！
