发电机功率变送器
当今社会，电力已成为人们生活、工作中必不可少的资源。而要确保电力稳定供应，就需要有稳定的发电机组来提供电力。而发电机的性能参数受到许多因素的影响，其*功中**率是最基本的参数之一。为了监测并控制发电机的功率，发电机功率变送器成为了必要的工具。
发电机功率变送器是一种用于监测发电机组整体电功率参数的仪器。其主要功能是将发电机组的有功功率、无功功率、视在功率等参数转化成电信号输出，方便接入控制系统进行实时监测和调节。
在发电机系列中，有功功率是指发电机产生的实际功率，即可以用于向电网注入有用功，驱动电动机等工作。无功功率则是指发电机产生的不能向电网注入有用功，只能用于激励无功负载，如电感器、电容器等设备。视在功率，则是指发电机产生的总功率，它等于有功功率与无功功率的矢量和。
发电机功率变送器可以测量和输出这三种功率数据，同时也可以通过测量电压和电流来确定功率因数、频率等参数。从而实现对发电机的精确监测和控制。
发电机功率变送器通常采用4～20mA或0～10V信号输出。这种信号输出更加稳定可靠，并且能够长距离传输。同时，它还可以通过与PLC、DCS、仪表、记录仪等控制系统接口实现实时数据传输和控制。
在应用过程中，要注意选择适合发电机组标称功率和电气特性的功率变送器。此外，设备的安装、维护和保养也是非常重要的，否则可能会影响发电机的性能和寿命。
综上所述，发电机功率变送器是一种可靠的监测控制工具，可以有效地监测和控制发电机的有功功率、无功功率、视在功率等参数，并通过与控制系统接口实现实时数据传输和控制，是电力工程中不可或缺的重要设备
现附上我公司功率变送器说明书，供分享、学习。
TW/TQ
有功功率/无功功率变送器
使用说明书2014V1.0
用途
有功功率/无功功率变送器是一种将电网中的有功功率,无功功率参数，经隔离变送成线性直流模拟信号的装置。产品符合国家标准GB/T13850-1998。
技术参数
□输入标称值：电流1Aac,5Aac;电压100Vac,150Vac,300Vac
□输入过载：持续2倍，瞬时电流10倍/5秒 瞬时电压2倍/30秒
□输入负载：电流互感器：≤0.2VA；电压互感器：≤0.1VA
□精度：≤±0.2%R.O.；≤±0.5%R.O.；
□响应时间：≤400mSec.
□输出电压：0~10Vdc,1~5Vdc,0~5Vdc等
□输出电流：4~20mAdc,0~20mAdc,0~10mAdc等
□输出波纹：≤0.5R.O.
□输出负载：电流输出时≤750Ω；电压输出时≥1KΩ
□输出零点校调：≤±20%RO
□输出满度校调：≤±20%RO
□工作电源：AC220V±10%、DC220V、DC110V、DC24V
□电源功耗：直流供电<3W；交流供电<4VA
□外壳：ABS工程塑料
□隔离：输入/输出/电源/外壳相互隔离
□耐压强度：AC4KVrms/min
□绝缘阻抗：≥100MΩ，DC500V
□工作环境温湿度：-10℃~55 ℃ ，<80%相对湿度
□储存环境温湿度：-20℃~70 ℃ ，<70%相对湿度
□外型尺寸：119.5mm(长）×110mm（宽 ）×75mm（高）
□安装方式：标准35mm导轨
□重量：<400克
基准功率数计算方法
□单相二线:BasicW=I*U
□三相三线: BasicW=I*U(PaPb线电压)* √3
□三相四线: BasicW=I*U(PaPn相电压)*3
产品出厂标签上标明基本功率数与成线性对比的输出模拟量;后台软件部分处理乘以PT和CT的倍率即得所测量功率值.
安装注意事项
□确认规格贴纸上所标示规格与所订购是否相同。
□输入电流或电压是否在规格范围内。
□注意工作电源是否正确并接正确端子；请务必根据变送器接线图接线。
□变送器输入接CT或PT的二次输出。
□本使用说明中的内容如与网站、样本等资料有不符之处，以本说明书为准。

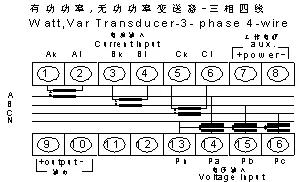

接线图

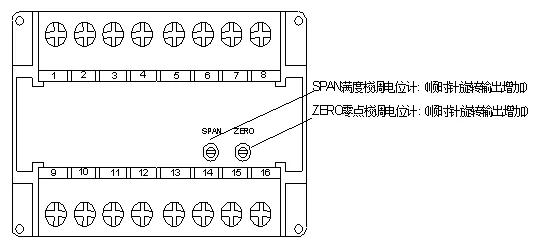

输出校正微调
